Aceptación del alumbrado público: ensayos de subtensión frente a ensayos de 0–10V

Puntos clave

• Especifique investigaciones separadas de la tensión de alimentación y de la interfaz de regulación antes de realizar ensayos en condiciones combinadas.
• Identifique con precisión la luminaria, el controlador LED, el controlador de regulación, las revisiones, el cableado y los ajustes cubiertos por la aceptación.
• Recomiende mantener fija la condición de regulación durante los ensayos de alimentación y mantener fija la alimentación durante los ensayos de la interfaz.
• Solicite mediciones sincronizadas con indicación de la exactitud y de las disposiciones de calibración.
• Mantenga abiertos los hallazgos relativos a condiciones combinadas y los resultados no concluyentes hasta que un ensayo que permita distinguir entre las posibles causas los resuelva.
• Verifique los requisitos aplicables de ANSI C137.1–2022 y las pruebas específicas del equipo antes de aceptar una declaración de conformidad.

Diagnóstico de fallos del alumbrado público: separar los ensayos de tensión de alimentación de los ensayos de control de 0–10V

Resumen

Para la aceptación de compras, solicite ensayos separados de la tensión de alimentación y de la interfaz de regulación de 0–10V, seguidos de ensayos en condiciones combinadas. Especifique la configuración del equipo, la exactitud de las mediciones, las condiciones de funcionamiento y los criterios de aceptación antes de realizar los ensayos. Considere el procedimiento siguiente como un marco de investigación recomendado: los resúmenes de investigación del DOE identifican ambos temas, pero no establecen patrones universales de fallo ni límites numéricos de aceptación.

1. Establecer dos vías de investigación

La página Sensores y detección de fallos del DOE describe una investigación del PNNL centrada en problemas de iluminación asociados a condiciones de subtensión y fallos relacionados. Por separado, la página Interoperabilidad del DOE describe una investigación de laboratorio sobre problemas de funcionamiento y repercusiones energéticas asociados a los controles de 0–10V del alumbrado público. Estos temas de investigación justifican investigar tanto las condiciones de alimentación como el comportamiento del control; no establecen la causa de un problema concreto de alumbrado público. DOE: Sensores y detección de fallos; DOE: Interoperabilidad.

Por tanto, los compradores deberían solicitar dos vías de investigación en el plan de aceptación. Una debería examinar el comportamiento al cambiar la alimentación eléctrica mientras la condición de regulación permanece fija. La otra debería examinar el comportamiento al cambiar la condición de regulación mientras la alimentación permanece fija. Debería realizarse posteriormente un ensayo combinado si los ensayos separados dejan una interacción sin resolver.

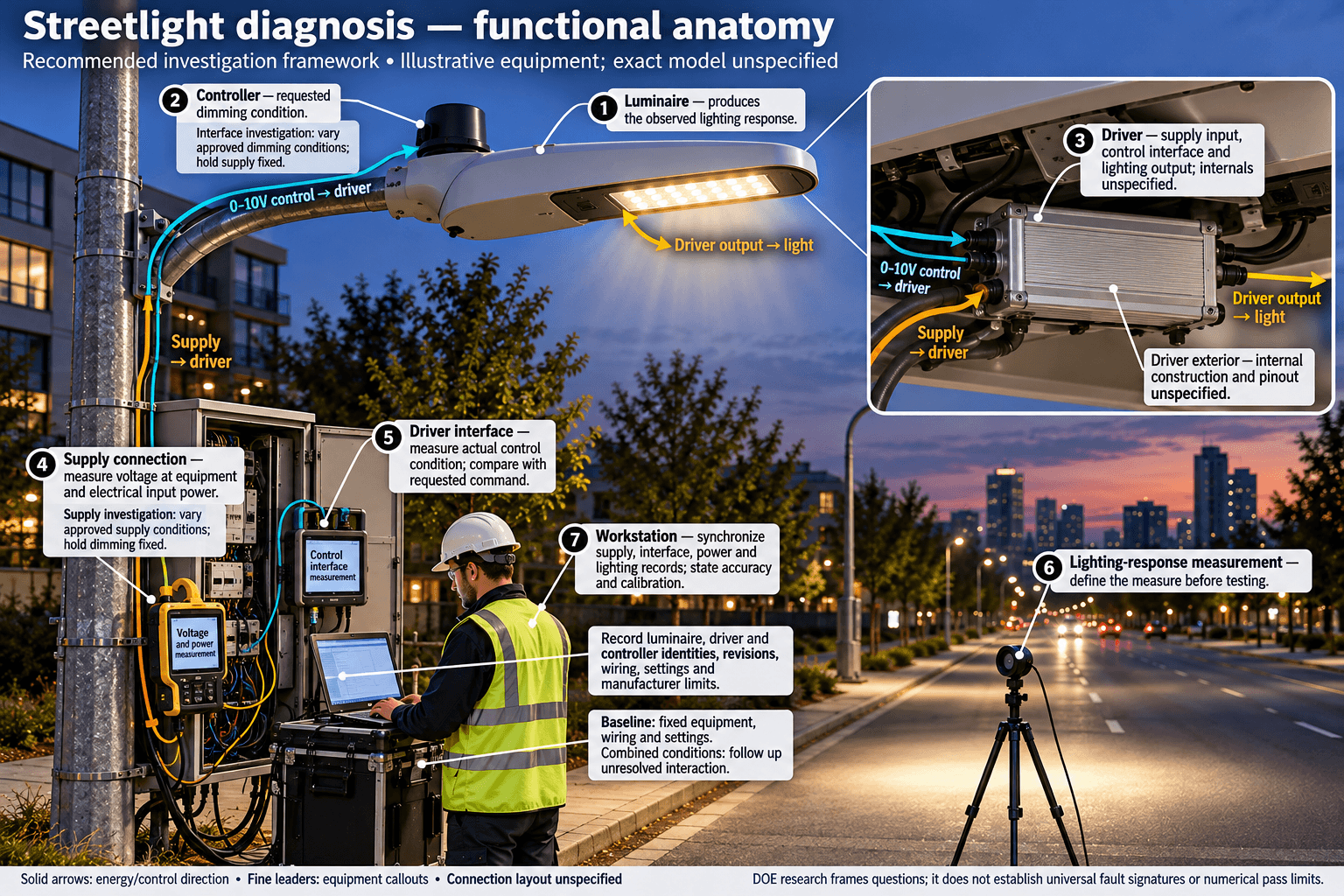

Antes de aprobar el plan, solicite la identificación exacta de la luminaria, el controlador LED y el controlador de regulación; las revisiones aplicables; la disposición del cableado; los ajustes de configuración; y los límites de funcionamiento declarados por el fabricante. Pida al proveedor de los ensayos que identifique los documentos utilizados para seleccionar cada condición de ensayo. No incorpore al contrato un umbral de subtensión supuesto ni una curva de aceptación de la regulación supuesta.

2. Recomendar una comparación controlada

La siguiente matriz es un método recomendado para las compras, no una reproducción de un procedimiento de ensayo del PNNL:

Etapa del ensayo	Mantener constante	Variar deliberadamente	Pruebas que deben solicitarse
Referencia inicial	Equipo, cableado y ajustes seleccionados	Nada de forma intencionada	Alimentación, condición de control, potencia y respuesta de iluminación
Investigación de la alimentación	Condición de regulación seleccionada	Condiciones de tensión de alimentación aprobadas	Respuesta durante cada condición y después del restablecimiento
Investigación de la interfaz	Condición de alimentación seleccionada	Órdenes de regulación o condiciones de control aprobadas	Orden, condición medida de la interfaz y respuesta de iluminación
Investigación de la interacción	Configuración del equipo	Combinaciones seleccionadas de las etapas anteriores	Si la respuesta observada cambia en condiciones combinadas

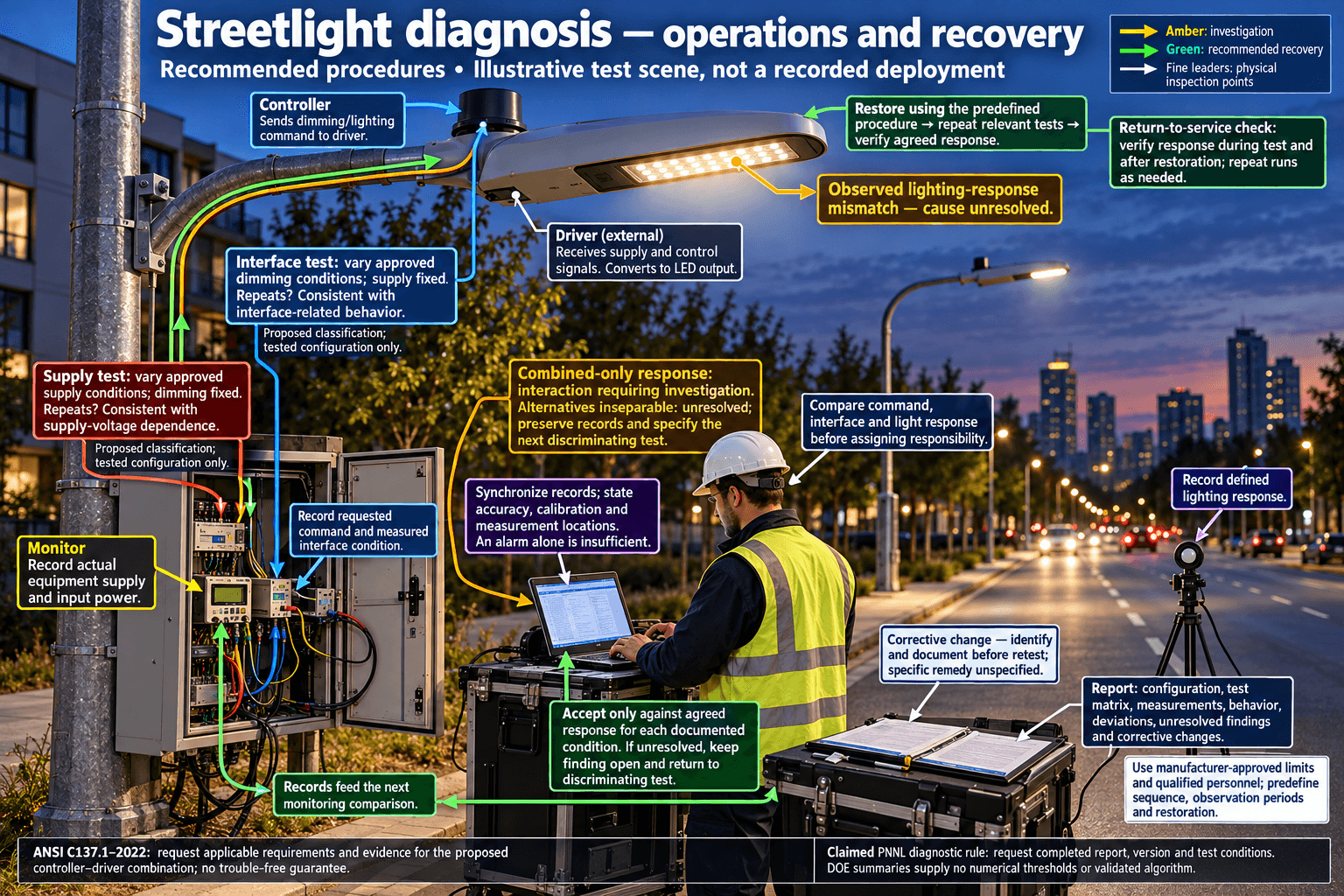

Para cada etapa, recomiende registrar la tensión de alimentación real en el equipo sometido a ensayo, la condición de control en la interfaz del controlador LED, la potencia eléctrica de entrada y una medida definida de la respuesta de iluminación. Solicite registros sincronizados para que los revisores puedan comparar las observaciones del mismo intervalo de ensayo.

Haga que el proveedor defina la secuencia, los periodos de observación, los puntos de medición y el procedimiento de restablecimiento antes de la ejecución. Solicite repeticiones cuando sea necesario para evaluar la reproducibilidad. Utilice límites aprobados por el fabricante y personal de ensayo cualificado al definir las condiciones de los ensayos eléctricos.

3. Clasificar los hallazgos sin exagerar la causalidad

Recomiende clasificar una observación como compatible con una dependencia de la tensión de alimentación cuando se repita durante la variación de la alimentación manteniendo fija la condición de regulación seleccionada. Registre las condiciones de tensión ensayadas y la condición de control medida junto con ese hallazgo. Esta clasificación debe limitarse a la configuración ensayada.

Recomiende clasificar una observación como compatible con un comportamiento relacionado con la interfaz cuando se repita durante la variación del control bajo la condición de alimentación estable seleccionada. Pida al revisor que compare la orden solicitada, la condición medida de la interfaz y la respuesta de iluminación antes de atribuir la responsabilidad a un componente.

Si una respuesta aparece únicamente en condiciones combinadas, mantenga la clasificación de interacción que requiere investigación. Si las mediciones no permiten distinguir entre las alternativas, registre la causa como no resuelta y especifique el siguiente ensayo que permita diferenciarlas. Estas etiquetas son convenciones de presentación de resultados propuestas, no categorías de diagnóstico establecidas por las páginas del DOE.

El DOE también advierte de que la exactitud de los datos de los sensores es relevante para las aplicaciones que dependen de los datos y a menudo se especifica de forma insuficiente. Por consiguiente, exija al proveedor de los ensayos que indique la exactitud de las mediciones y las disposiciones de calibración; no utilice una alarma de un panel de control como único registro de aceptación. DOE: Sensores y detección de fallos.

4. Convertir las pruebas en una decisión de compra

Condicione la aceptación a una respuesta acordada para cada condición de ensayo documentada. Solicite un informe que contenga la configuración, la matriz de ensayos, los registros de medición, el comportamiento observado, las desviaciones y los hallazgos no resueltos. Exija que se identifique cualquier modificación correctiva antes de repetir los ensayos pertinentes.

Para las declaraciones relacionadas con normas, la página Interoperabilidad del DOE identifica Las repercusiones energéticas y operativas del uso del control de 0-10V para el alumbrado público LED, con fecha de diciembre de 2023. Indica que la investigación evaluó si ANSI C137.1–2022 podría reducir la frecuencia o la gravedad de los problemas estudiados y de qué manera. Ese resumen no establece que la norma elimine esos problemas ni que una combinación concreta de controlador de regulación y controlador LED sea conforme. Pida al proveedor que identifique los requisitos aplicables y presente pruebas para la combinación propuesta. DOE: Interoperabilidad.

La página Sensores y detección de fallos enumera Fallos del alumbrado público asociados a condiciones de subtensión y métodos para la detección automatizada de fallos como «en curso». Antes de adoptar una supuesta regla de diagnóstico del PNNL, solicite el informe finalizado, su versión y las condiciones de ensayo pertinentes. El resumen de la página por sí solo no proporciona umbrales numéricos ni un algoritmo de clasificación validado. DOE: Sensores y detección de fallos.

Utilice estas referencias de investigación para formular preguntas y solicitudes de pruebas. Establezca límites contractuales para el equipo y el proyecto concretos; ninguna de las dos páginas establece un requisito de compra para otros países.

Preguntas frecuentes

¿Qué debería solicitar primero el comprador?

Solicite la identificación de los equipos, las revisiones, el cableado, los límites de funcionamiento y una matriz de ensayos que separe la variación de la tensión de alimentación de la variación de la interfaz de regulación.

¿Cómo debería estructurarse una investigación de subtensión?

Recomiende mantener fija la condición de regulación seleccionada mientras se varía la tensión de alimentación entre las condiciones de ensayo aprobadas y se registra la respuesta.

¿Cómo debería investigarse la interfaz de 0–10V?

Recomiende mantener fija la condición de alimentación seleccionada mientras se varían las condiciones de regulación aprobadas y se comparan las órdenes, las mediciones de la interfaz y la respuesta de iluminación.

¿Cuándo deberían utilizarse ensayos en condiciones combinadas?

Utilícelos como seguimiento recomendado cuando los ensayos separados dejen una posible interacción sin resolver.

¿Qué pruebas de medición deberían acompañar al informe?

Solicite registros sincronizados de la tensión de alimentación, la condición de la interfaz, la potencia de entrada y la respuesta de iluminación, con los puntos de medición, la exactitud y las disposiciones de calibración.

¿Garantiza ANSI C137.1–2022 un funcionamiento sin problemas?

El resumen de Interoperabilidad del DOE no establece esa garantía. Solicite los requisitos aplicables y las pruebas de ensayo para la combinación de equipos propuesta.

¿Qué umbral numérico de subtensión debería utilizarse para la aceptación?

Los resúmenes de las páginas del DOE no especifican ninguno. Pida al proveedor que justifique los límites propuestos mediante la documentación del equipo concreto y las condiciones de ensayo acordadas.

¿Cómo debería comunicarse un resultado no concluyente?

Recomiende registrar la causa como no resuelta, conservar las mediciones e identificar el siguiente ensayo necesario para distinguir entre las alternativas.
