Planificación de cobertura de red Sky Hub: alcance de drones y postes…

Resumen

La planificación de cobertura Sky Hub vincula el espaciado de postes de 30 m, el almacenamiento de 5-20 kWh y la reposición solar de 7-10 kWh/day con el radio de patrulla de drones, el procesamiento local de AI y los flujos de trabajo de respuesta autorizados por humanos.

Puntos Clave

• Planifique un espaciado de postes de 30-60 m después de mapear líneas de vallado, zonas ciegas, enlaces inalámbricos y puntos de retorno de drones.
• Dimensione cada nodo aislado de la red alrededor de almacenamiento de 5-20 kWh y reposición a cielo despejado de 7-10 kWh/day en regiones de alta irradiancia.
• Modele las misiones de drones con 3 segmentos: vuelo de ida, ejecución de la tarea y energía de reserva para el retorno.
• Mantenga el video bruto y los flujos de sensores en el poste mientras transmite solo metadatos de eventos desidentificados y estado de salud.
• Use PV en poste de 2.8-3.2 kWp como reposición, no como promesa de operación ilimitada solo con energía solar.
• Especifique analítica anónima para conteo de vehículos, densidad de multitudes, intrusión y conciencia perimetral sin reconocimiento facial ni de matrículas.
• Diseñe flujos de trabajo C-UAS alrededor de 1 paso de autorización humana antes de captura suave con red o disuasión por aproximación cercana.
• Compare alcances FOB, CIF y EPC antes de ordenar programas de 50+, 100+ o 250+ nodos.

Fundamentos de la Planificación de Cobertura de Red Sky Hub

La planificación de red Sky Hub combina espaciado de postes de 30-60 m, baterías de 5-20 kWh y modelado de radio de misión para crear cobertura repetible de inspección aislada de la red.

SOLARTODO Sky Hub es una arquitectura de poste inteligente puro para sitios que necesitan sensorización, computación en el borde, operaciones con drones, soporte robótico y coordinación de mando local sin usar energía de la red ni del sitio. No es un producto de iluminación. En la planificación de cobertura, el poste se trata como un nodo de campo distribuido: cada ubicación aporta percepción local, amortiguación energética, comunicaciones, servicio autónomo de drones y soporte para robots terrestres.

La pregunta de planificación no es simplemente “¿qué tan lejos puede volar un drone?” Un diseño financiable pregunta con qué frecuencia debe volar, cuánta energía de reserva debe mantener, cuántos eventos ocurren por turno, cómo afectan las condiciones locales de viento y polvo a la disponibilidad, y cuántos postes adyacentes pueden absorber demanda si un nodo está en mantenimiento. Un perímetro portuario, parque industrial o límite de infraestructura crítica suele beneficiarse más de una cobertura superpuesta que del radio teórico máximo.

Según la documentación de NREL PVWatts (2026), PVWatts estima la producción de energía PV a partir de entradas como tamaño del sistema, pérdidas, inclinación, azimut y datos de recursos locales. Eso importa para Sky Hub porque la PV vertical en poste debe modelarse como una capa de reposición, mientras que la batería maneja tareas de alta potencia de drones y robots.

NREL afirma, "PVWatts estimates the energy production" de sistemas PV. Para los equipos de compras, el significado práctico es directo: usar modelado de recursos solares para dimensionar ciclos de trabajo, no para publicitar autonomía ilimitada. En regiones de alta irradiancia, un nodo Sky Hub puede planificarse alrededor de aproximadamente 2.8-3.2 kWp de PV en poste, cerca de 1.0-1.3 kW DC de salida pico a cielo despejado y aproximadamente 7-10 kWh/day bajo condiciones favorables.

Modelo Técnico de Cobertura

Una red Sky Hub práctica utiliza 3 capas de planificación: espaciado físico, energía de salida y procesamiento local de datos en cada poste aislado de la red.

La cobertura comienza con el mapa de activos. Los ingenieros dividen el sitio en corredores perimetrales, activos de alto valor, zonas restringidas, vías de servicio, áreas de puertas y objetivos de inspección. Luego, cada poste se evalúa por línea de visión, ruta de comunicaciones, despeje para lanzamiento de drones, ruta de retorno de robots, acceso de mantenimiento y viabilidad de cimentación civil. El objetivo es una red de servicio que mantenga predecible el tiempo de respuesta, no un diseño disperso que dependa de condiciones de vuelo perfectas.

Para un perímetro lineal, el espaciado de 30 m crea superposición densa y rutas de respuesta cortas; el espaciado de 60 m puede ser adecuado donde el terreno es abierto, el riesgo es menor y la propagación inalámbrica es estable. Un diseño representativo de 77 postes a intervalos de 30 m cubre aproximadamente 2.31 km antes de aplicar desplazamientos, curvas, retranqueos y zonas de amortiguación sin vuelo específicos del sitio. Los mismos 2.31 km pueden cubrirse con menos postes a mayor espaciado, pero disminuyen la redundancia, el alcance robótico y el aislamiento de mantenimiento.

Alcance de Drones y Lógica de Salidas

El alcance de drones debe tratarse como un presupuesto de ciclo de trabajo. Una misión consume energía durante el lanzamiento, tránsito de ida, inspección, vuelo estacionario, retorno, aterrizaje e intercambio de batería. La planificación debe reservar capacidad suficiente para vuelo de retorno y espera de contingencia, especialmente alrededor de puertos, vientos fuertes, grúas, estructuras metálicas y vehículos en movimiento. El cargador de intercambio en caliente mejora la disponibilidad al permitir que los drones aterrizados reciban paquetes cargados y regresen a la cola de tareas sin un técnico en cada salida.

La gestión de misiones cubre planificación de rutas, cola de tareas, estados de carga e intercambio, salud de la aeronave, autorización del operador y registros. Cuando un evento es detectado por un poste cercano, la vista de mando puede asignar el drone adecuado más cercano o un nodo vecino mejor posicionado. Para zonas de alto riesgo, la superposición de dos nodos permite que un poste continúe la inspección rutinaria mientras otro gestiona la respuesta a la alarma.

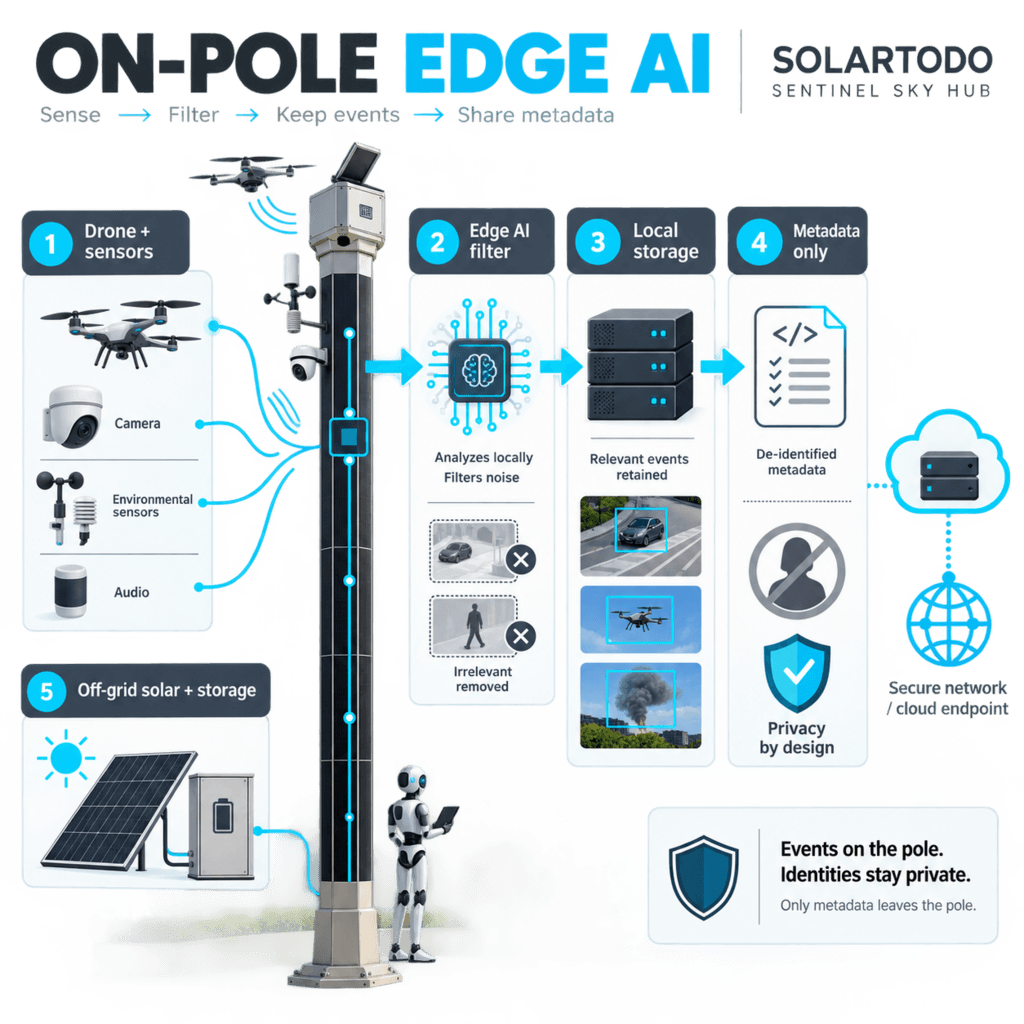

AI en el Borde y Límites de Datos

La capa de borde Sky Hub utiliza cómputo de clase Jetson para ejecutar inferencia local y programación de cargas de trabajo en el poste. El video bruto y los datos de sensores permanecen en el poste para procesamiento local. Solo los metadatos de eventos desidentificados, resúmenes de estado, registros de misión, estado energético y alertas de mantenimiento deben salir del nodo. Esto respalda una postura de minimización de datos orientada a PDPL/LGPD, mientras sigue ofreciendo a los operadores una imagen operativa común.

La analítica debe especificarse alrededor de conteos anónimos de vehículos, densidad de multitudes, lógica de intrusión y conciencia perimetral. No construya requisitos de compra alrededor de reconocimiento facial activo o reconocimiento de matrículas para esta configuración de producto. Cuando una política de seguridad requiera flujos de trabajo de identidad, deben gestionarse mediante sistemas aprobados por separado fuera del conjunto de afirmaciones de Sky Hub.

Espaciado de Postes, Energía y Dimensionamiento de Red

Un perímetro Sky Hub de 77 nodos con espaciado de 30 m puede cubrir aproximadamente 2.31 km mientras produce alrededor de 539-770 kWh/day de reposición modelada.

La planificación energética es la principal restricción detrás de una cobertura creíble. Cada poste es completamente aislado de la red en operación normal, con reposición solar en poste y almacenamiento en batería. El cuerpo solar es útil porque proporciona energía diaria distribuida cerca de las cargas, pero no es una afirmación de autosuficiencia ilimitada solo con energía solar. Los vuelos de drones, carga de robots, carga de cómputo, comunicaciones y pérdidas climáticas deben programarse contra la reserva de almacenamiento.

Según IRENA (2025), la PV solar a escala de servicios públicos alcanzó un LCOE promedio ponderado global de USD 0.043/kWh en 2024, mientras que los costos de almacenamiento en baterías disminuyeron 93% de 2010 a 2024. Estas cifras no fijan directamente el precio de un poste Sky Hub, pero ayudan a explicar por qué la infraestructura distribuida con PV y baterías de respaldo se ha convertido en una categoría de compra realista.

IRENA afirma, "renewables remained the most cost-competitive option" para nueva generación eléctrica en 2024. Para la planificación de cobertura Sky Hub, el punto más fuerte es la resiliencia: los nodos aislados de la red evitan zanjas, reducen la dependencia de conexiones a servicios públicos y permiten redes de inspección en sitios donde las obras civiles dominarían el costo y el calendario.

Variable de planificación	Entrada de diseño conservadora	Implicación de compra
Espaciado de postes	30-60 m	Use 30 m para perímetros de alto riesgo y 60 m donde la demanda de superposición sea menor
Potencia nominal PV en poste	2.8-3.2 kWp	Modelar como reposición, no como suministro continuo de carga
Salida PV a cielo despejado	pico de 1.0-1.3 kW DC	Validar contra irradiancia local, suciedad y condiciones estacionales
Reposición diaria	7-10 kWh/day	Programar actividad de drones y robots por ciclo de trabajo
Almacenamiento en batería	clase 5-20 kWh	Aumentar almacenamiento para salidas frecuentes o ventanas de autonomía más largas
Exportación de datos	Solo metadatos	Mantener locales el video bruto y los flujos de sensores
Respuesta C-UAS	Solo autorizada por humanos	Usar captura suave con red o disuasión por aproximación cercana, nunca interferencia ni acción destructiva

La estación ambiental 9-in-1 respalda las decisiones operativas midiendo velocidad del viento, dirección del viento, temperatura, humedad, presión atmosférica, ruido, PM10, PM2.5 e iluminancia. Estas lecturas ayudan a determinar si una salida debe lanzarse, esperar, cambiar de ruta o transferirse a otro nodo. En regiones polvorientas, los supuestos de suciedad y los intervalos de limpieza deben incluirse en el modelo EPC.

Aplicaciones y Flujos de Trabajo Operativos

Sky Hub admite 4 flujos de trabajo vinculados: sensorización, respuesta autorizada, programación en el borde y mantenimiento de campo en puertos, campus y perímetros industriales.

En un perímetro portuario, el espaciado denso respalda la patrulla de líneas de vallado, observación de patios de contenedores, inspección de parques de tanques, respuesta a alarmas en zonas restringidas y verificación de eventos junto a atraques. La imagen operativa común debe mostrar tipo de evento, ubicación, salud del nodo, estado de batería, disponibilidad de drones y estado de autorización del operador. No debe requerir exportación de video bruto para realizar triaje rutinario de eventos.

En un parque industrial, Sky Hub puede coordinar salidas de drones y patrullas de robots terrestres desde el mismo nodo de campo. Un robot puede inspeccionar corredores accesibles, responder a alarmas cercanas y volver a la base del poste para carga inalámbrica. El drone puede verificar techos, tuberías, corredores de servicios, activos elevados y zonas inaccesibles. La coordinación aire-tierra mejora la cobertura porque el drone gestiona velocidad y elevación mientras el robot gestiona una inspección local más cercana.

La coordinación contra UAS debe seguir siendo no letal y autorizada por humanos. El poste puede detectar y rastrear un drone no autorizado mediante sensorización local o entradas opcionales de sensores asociados, y luego coordinar su propio drone amigo para captura aérea suave con red o disuasión por aproximación cercana después de la aprobación. El radar debe tratarse solo como una entrada opcional de socio, no como hardware integrado en el poste. El flujo de trabajo debe excluir efectos hard-kill, denegación RF o GNSS, ataque autónomo e interceptación destructiva.

Según la guía ISA/IEC 62443 (2025), las normas de ciberseguridad de automatización industrial definen requisitos y procesos para sistemas de automatización y control industrial electrónicamente seguros. Para Sky Hub, eso respalda redes segmentadas, acceso basado en roles, registro de eventos y separación entre controles operativos y paneles externos.

Análisis de Inversión EPC y Estructura de Precios

La planificación EPC para 50-250+ nodos Sky Hub debe comparar entrega FOB, CIF y llave en mano frente a zanjas, inspección manual y costos de dispositivos separados.

La entrega llave en mano EPC incluye ingeniería, compras, construcción, puesta en marcha y soporte de garantía. La ingeniería cubre carga del poste, supuestos de cimentación, planificación de radio, modelado energético, flujo de trabajo de misión, definición de interfaz de datos y requisitos de autoridades locales. Las compras cubren el poste inteligente puro, la capa de reposición PV, almacenamiento en batería, electrónica de potencia, cómputo en el borde, paquete de sensorización, comunicaciones, hardware de servicio para drones y controles.

La construcción incluye cimentaciones, instalación, puesta a tierra, configuración de gabinete, verificaciones de comunicaciones y aceptación del sitio. La puesta en marcha debe probar comportamiento de batería, carga PV, lanzamiento y retorno de drones, intercambio de baterías, carga de robots, flujo de trabajo de alarmas, autorización del operador, reporte de metadatos y procedimientos a prueba de fallos. Los términos de garantía deben confirmarse en la cotización del proyecto porque el alcance final depende de las condiciones del sitio y la configuración seleccionada.

Nivel de precios	Alcance	Rango unitario indicativo
Suministro FOB	Suministro de equipos, ex-works China	USD 4,030-8,840
Entrega CIF	Equipos más flete marítimo y seguro	USD 4,527-9,931
EPC llave en mano	Instalado, puesto en marcha y cubierto por garantía de 1-year	USD 6,500-13,000

Banda de volumen	Descuento indicativo	Uso de planificación
50+ units	5%	Parque industrial de múltiples puertas o perímetro corto
100+ units	10%	Gran zona portuaria o campus de múltiples corredores
250+ units	15%	Compra marco multisede

El ROI depende de zanjas evitadas, puntos de servicio eléctrico evitados, reducción de visitas de inspección manual y menos activos separados de soporte para drones. Si un programa convencional gasta USD 2,000 por equivalente de poste en servicio eléctrico, USD 1,200 por año en visitas de inspección manual y USD 600 por año en mantenimiento de dispositivos distribuidos, un programa EPC Sky Hub puede apuntar a un retorno de 3-6 años donde el acceso laboral y la extensión de energía son impulsores principales de costo.

Los términos de pago son típicamente 30% T/T por adelantado más 70% contra conocimiento de embarque, o 100% L/C irrevocable a la vista para comercio internacional calificado. La financiación de proyectos puede discutirse para programas superiores a USD 1,000K. Los equipos de compras pueden contactar a [email protected] con coordenadas del sitio, cantidad, autonomía de almacenamiento, ciclo de trabajo de drones y supuestos de obra civil.

Preguntas Frecuentes

Los compradores de Sky Hub suelen necesitar 10 respuestas prácticas que cubren alcance, espaciado, energía aislada de la red, manejo de datos, precios, mantenimiento y límites operativos.

P: ¿Qué es la planificación de cobertura de red Sky Hub? R: La planificación de cobertura de red Sky Hub define dónde deben instalarse postes inteligentes puros para que drones, robots, sensores y cómputo en el borde puedan cubrir un sitio de forma fiable. Un estudio típico mapea espaciado de 30-60 m, rutas de patrulla, enlaces de radio, reservas de batería, acceso de mantenimiento y zonas de respuesta a eventos antes de cotizar las cantidades finales de postes.

P: ¿A qué distancia deben colocarse los postes Sky Hub? R: Muchos proyectos perimetrales comienzan con espaciado de 30-60 m, y luego se ajustan tras el levantamiento del sitio y la planificación de radio. Use espaciado de 30 m para límites de alto riesgo, líneas de visión bloqueadas o áreas operativas densas. Un espaciado mayor puede funcionar en zonas abiertas, pero reduce superposición, redundancia y flexibilidad de respuesta.

P: ¿El alcance del drone por sí solo determina el número de postes? R: No. El alcance del drone es solo una entrada porque cada salida también necesita energía de reserva, tiempo de retorno seguro, disponibilidad de aterrizaje y capacidad de intercambio de baterías. El conteo de postes también debe reflejar frecuencia de inspección, zonas bloqueadas, calidad de comunicaciones, rutas de robots, aislamiento de mantenimiento y el tiempo de respuesta requerido para alarmas.

P: ¿Sky Hub está totalmente aislado de la red? R: Sí, Sky Hub está diseñado para operación normal sin energía de la red, de la ciudad o del sitio. La PV en poste proporciona aproximadamente 2.8-3.2 kWp de reposición nominal, mientras que el almacenamiento de clase 5-20 kWh amortigua cargas de drones, robots, cómputo y comunicaciones. La salida solar sigue requiriendo modelado específico del sitio.

P: ¿Cuánta energía solar puede producir un poste? R: En regiones de alta irradiancia, un poste Sky Hub puede planificarse alrededor de aproximadamente 1.0-1.3 kW DC de salida pico a cielo despejado y cerca de 7-10 kWh/day. Esta es una estimación de reposición, no una garantía. Suciedad, sombra, estación, albedo, temperatura y ciclo de trabajo deben modelarse.

P: ¿Qué datos salen del poste? R: El video bruto y los flujos de sensores brutos permanecen en el poste para procesamiento local. El sistema de mando debe recibir solo metadatos de eventos desidentificados, estado de salud, registros de misión, estado de batería, resúmenes ambientales y alertas de mantenimiento. Esto respalda un diseño orientado a PDPL/LGPD mientras reduce ancho de banda y exposición de privacidad.

P: ¿Puede Sky Hub realizar respuesta contra UAS? R: Sky Hub puede respaldar coordinación contra UAS no letal y autorizada por humanos. Puede detectar y rastrear un drone no autorizado mediante entradas locales u opcionales de sensores asociados, y luego coordinar un drone amigo para captura suave con red o disuasión por aproximación cercana. No usa interferencia, interceptación destructiva ni ataque autónomo.

P: ¿Qué incluye la entrega llave en mano EPC? R: La entrega llave en mano EPC incluye ingeniería, compras, construcción, puesta en marcha y típicamente soporte de garantía de 1-year. Para Sky Hub, eso significa supuestos de cimentación, modelado energético, planificación de radio, suministro de postes, integración de batería y PV, verificaciones de flujo de trabajo de drones, pruebas de reporte de metadatos, transferencia al operador y documentación de aceptación del sitio.

P: ¿Cuánto cuesta un proyecto Sky Hub? R: Los rangos indicativos son USD 4,030-8,840 para suministro FOB, USD 4,527-9,931 para equipos entregados CIF y USD 6,500-13,000 para entrega llave en mano EPC. El precio final depende de cantidad, tamaño de almacenamiento, ciclo de trabajo de drones, obras civiles, comunicaciones, términos de exportación y requisitos locales de puesta en marcha.

P: ¿Qué mantenimiento requiere una red Sky Hub? R: El mantenimiento debe cubrir limpieza PV, revisiones de salud de batería, inspección de gabinetes, pruebas de comunicaciones, hardware de servicio para drones, alineación de carga de robots, calibración de sensores y registros de software. Los sitios polvorientos o costeros necesitan intervalos de inspección más estrictos. La planificación EPC debe incluir paquetes de repuesto, acceso de limpieza y procedimientos de aislamiento de nodos.

P: ¿Qué normas deben referenciar los compradores? R: Los compradores deben referenciar IEC 61215 e IEC 61730 para módulos PV, IEC 60529 para protección contra ingreso, UL 9540 para sistemas de almacenamiento de energía e ISA/IEC 62443 para arquitectura de ciberseguridad industrial. Las operaciones con drones también deben seguir las normas de aviación civil del país de despliegue.

P: ¿Cuándo debe un comprador elegir un espaciado de postes más denso? R: Elija espaciado más denso cuando el sitio tenga activos de alto valor, requisitos de tiempo de respuesta corto, esquinas ciegas, movimiento intenso de vehículos, propagación inalámbrica difícil o inspecciones frecuentes. Una red de 30 m cuesta más por adelantado que un diseño más amplio, pero mejora la redundancia y reduce la distancia desde la detección del evento hasta la respuesta en campo.

Referencias

• NREL PVWatts (2026): Documentación de PVWatts Calculator Version 8 para estimación de energía PV usando tamaño del sistema, pérdidas, orientación y entradas de recursos. https://pvwatts.nrel.gov/ — https://www.nrel.gov/research/data-tools.html
• IRENA (2025): Renewable Power Generation Costs in 2024, que reporta LCOE PV solar a escala de servicios públicos de promedio ponderado global de USD 0.043/kWh y grandes descensos de costos de baterías. https://www.irena.org/Publications/2025/Jun/Renewable-Power-Generation-Costs-in-2024 — https://www.irena.org/Data/View-data-by-topic/Capacity-and-Generation
• IEC 61215-1:2021 (2021): Requisitos de prueba de calificación de diseño y aprobación de tipo de módulos fotovoltaicos terrestres para módulos de silicio cristalino. — https://webstore.iec.ch/
• IEC 61730-1:2023 (2023): Requisitos de calificación de seguridad de módulos fotovoltaicos para construcción y pruebas. — https://webstore.iec.ch/
• IEC 60529 (2013): Grados de protección proporcionados por envolventes, comúnmente usados para evaluación de clasificación IP en equipos eléctricos exteriores. — https://webstore.iec.ch/
• ANSI/CAN/UL 9540:2023 (2025): Norma Energy Storage Systems and Equipment que cubre requisitos de seguridad ESS y funciones de protección. https://webstore.ansi.org/standards/ul/ansiul95402023 — https://www.ul.com/
• ISA/IEC 62443 (2025): Normas de ciberseguridad de sistemas de automatización y control industrial para procesos y requisitos IACS seguros. https://www.isa.org/standards-and-publications/isa-standards/isa-iec-62443-series-of-standards — https://webstore.iec.ch/ Estas 7 referencias respaldan el modelado PV, la seguridad de almacenamiento de energía, la arquitectura de ciberseguridad, la calificación PV, la protección contra ingreso y los supuestos de costo de energía renovable.

1. NREL PVWatts (2026): Documentación de PVWatts Calculator Version 8 para estimación de energía PV usando tamaño del sistema, pérdidas, orientación y entradas de recursos. https://pvwatts.nrel.gov/
2. IRENA (2025): Renewable Power Generation Costs in 2024, que reporta LCOE PV solar a escala de servicios públicos de promedio ponderado global de USD 0.043/kWh y grandes descensos de costos de baterías. https://www.irena.org/Publications/2025/Jun/Renewable-Power-Generation-Costs-in-2024
3. IEC 61215-1:2021 (2021): Requisitos de prueba de calificación de diseño y aprobación de tipo de módulos fotovoltaicos terrestres para módulos de silicio cristalino.
4. IEC 61730-1:2023 (2023): Requisitos de calificación de seguridad de módulos fotovoltaicos para construcción y pruebas.
5. IEC 60529 (2013): Grados de protección proporcionados por envolventes, comúnmente usados para evaluación de clasificación IP en equipos eléctricos exteriores.
6. ANSI/CAN/UL 9540:2023 (2025): Norma Energy Storage Systems and Equipment que cubre requisitos de seguridad ESS y funciones de protección. https://webstore.ansi.org/standards/ul/ansiul95402023
7. ISA/IEC 62443 (2025): Normas de ciberseguridad de sistemas de automatización y control industrial para procesos y requisitos IACS seguros. https://www.isa.org/standards-and-publications/isa-standards/isa-iec-62443-series-of-standards

Conclusión

La planificación de cobertura Sky Hub debe combinar espaciado de 30-60 m, almacenamiento de 5-20 kWh y reposición de 7-10 kWh/day con modelado verificado del sitio.

El punto esencial: SOLARTODO Sky Hub se especifica mejor como una red de postes de AI física, aislada de la red y respaldada por baterías, donde el alcance de drones, el espaciado de postes, el procesamiento en el borde y la respuesta autorizada por humanos se diseñan en conjunto. Para los equipos de compras, el camino más defendible es un modelo EPC específico del sitio que valide espaciado, ciclo de trabajo, almacenamiento y comunicaciones antes de ordenar 50+ nodos.

---
