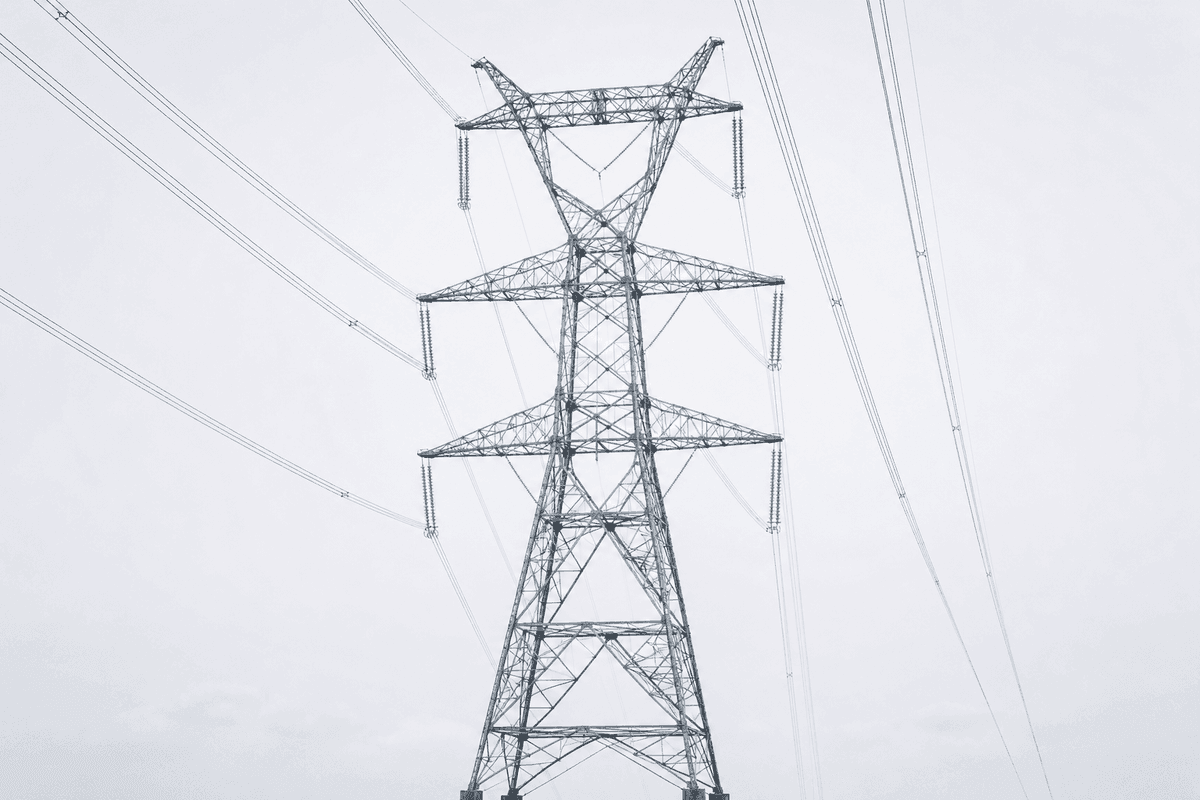

Torre reticulada de cruce fluvial de 100m y 750kV UHV - estructura de gran vano de 2 circuitos

El 100m 750kV Torre de Celosía de Cruce de Río UHV es una estructura de transmisión de 2 circuitos a escala de servicios públicos, diseñada para servicio de 750kV de ultra alta tensión, con 100m de altura de torre, 1000m de vano de diseño y 6× conductores agrupados ACSR-720 por fase. Esta configuración de cruce de río emplea una construcción de celosía de acero galvanizado en caliente de alta resistencia para gestionar la alta tensión longitudinal, condiciones de cable roto, la altura libre para navegación y las cargas de viento/hielo en entornos de corredor exigentes. Para compradores EPC que evalúan activos de transmisión de largo vano por encima de 500kV, este modelo se configura para cruces de río, estuario, valle y vías navegables donde deben equilibrarse la altura libre, la estabilidad y el desempeño eléctrico durante 50 años de vida útil de diseño.

Descripción del Producto

En la planificación de transmisión UHV, las torres para cruces de río difieren de forma material de las torres de suspensión estándar porque deben soportar vanos más largos de 500m a 1500m+, mayor tensión de los conductores y mayores envolventes de altura libre para el tráfico marítimo, niveles de inundación y la flecha de los conductores (catenaria). Esta variante de 100m está optimizada para un vano de 1000m y 2 circuitos, lo que permite a las utilities mover aproximadamente 1000MW a 1500MW por circuito según la temperatura del conductor, el método de cálculo de la carga admisible y los supuestos de despacho del sistema. De acuerdo con la metodología de clasificación térmica de conductores de IEEE 738 y la práctica de utilities para líneas EHV/UHV, los conductores agrupados reducen el gradiente superficial y las pérdidas por corona, a la vez que mejoran la ampacidad y el desempeño frente a interferencias de radio.

Para equipos de compras, la estructura combina miembros de acero galvanizado de la clase Q420/Q460, una geometría de base robusta, provisiones contra el aleteo (anti-galloping), compatibilidad de señalización aeronáutica y de navegación, y la integración opcional de cable de guarda OPGW. La base de diseño se alinea con IEC 60826 para cargas y resistencia de líneas de transmisión aéreas, GB 50545 para práctica de ingeniería de torres de transmisión, y los conceptos de ASCE 10-15 para estructuras de transmisión de acero. Las utilities y contratistas EPC pueden Ver todos los productos de Torre/Polo de Transmisión de Energía o Configurar su sistema en línea para zonas de viento por encima de 30m/s, espesor de hielo por encima de 15mm y clases geotécnicas del sitio.

Arquitectura del Sistema

Un sistema completo de torre para cruce de río de 750kV incluye 1 cuerpo principal de torre de celosía, 2 conjuntos de crucetas por circuito, 6 subconductores por fase, cadenas de aisladores dimensionadas para la distancia de fuga (creepage) y la carga mecánica en UHV, 1 a 2 posiciones para cable de guarda, electrodos de puesta a tierra y un paquete de cimentación reforzada. La elevación de 100m se selecciona para preservar la altura libre del conductor bajo condiciones máximas de flecha a altas temperaturas de operación, a menudo 70°C a 80°C de temperatura del conductor según la política de clasificación de la utility, manteniendo además márgenes de seguridad para navegación e inundaciones. En términos prácticos de ingeniería, la torre no es un producto de acero independiente, sino un nodo de sistema de línea que integra funciones estructurales, eléctricas, civiles y de comunicaciones a lo largo de un corredor que puede superar 1km de vano sin apoyo.

El formato de celosía sigue siendo la opción preferida para muchos proyectos de cruce de 500kV+ porque ofrece menor masa de acero por unidad de rigidez que muchas alternativas tubulares a alturas superiores a 80m, a la vez que permite fabricación modular, transporte con embalaje y montaje en campo mediante pernos. En comparación con una torre de suspensión interior convencional de 40m a 60m, una torre dedicada de cruce de río de 100m típicamente requiere cargas de patas sustancialmente mayores, cimentaciones más amplias y una geometría de crucetas más resistente. En aplicaciones de largo vano, esta configuración puede reducir el número de estructuras intermedias en 20% a 40% frente a alternativas de ruteo con vanos más cortos, aunque cada estructura tiene un valor EPC unitario mayor.

Especificaciones Técnicas

La configuración especificada utiliza construcción steel_lattice_heavy para 2 circuitos a 750kV, con 6× conductores ACSR-720 por fase y un vano de diseño de 1000m. Para utilities que emplean conductores de la familia ACSR, el núcleo reforzado con acero soporta altas cargas de tracción a lo largo de vanos extensos, mientras que las capas de aluminio transportan la mayor parte de la corriente. Basado en los principios de IEEE 738, los arreglos de haz (bundle) con 4 a 6 subconductores son típicos en clases UHV porque reducen la intensidad del campo eléctrico, el ruido audible y los efectos de corona frente a haces más pequeños. En cruces de río, el caso de diseño mecánico suele ser más crítico que la carga eléctrica pura, porque la tensión del conductor, el balanceo por viento y el desbalance por cable roto pueden determinar el dimensionamiento de los miembros.

La plantilla ambiental estándar para este producto es Clase B de viento / 15mm de hielo, pero la ingeniería específica del proyecto puede ampliarse a regímenes de viento más altos, hielo diferencial, cargas sísmicas y bandas de temperatura extremas. La resistencia de la cimentación de la torre normalmente se diseña por debajo de 10 ohms, y en áreas de alta densidad de rayos por debajo de 4 ohms, para mejorar la disipación de sobretensiones y el desempeño del cable de guarda. La estructura es compatible con aisladores de porcelana o compuestos, aunque muchos clientes EPC ahora especifican unidades de polímero tipo varilla larga para reducir peso y mantenimiento durante 30 a 50 años. Para puesta a tierra, comunicaciones y monitoreo de línea, la integración OPGW permite tanto el apantallamiento contra rayos como el transporte de fibra en un solo elemento aéreo.

Base de Diseño Estructural

Una torre de cruce de río a 100m de altura experimenta un sobre de cargas diferente al de una torre estándar de línea porque el vano de 1000m incrementa la sensibilidad a la tensión longitudinal y a la deflexión. El proceso de diseño generalmente evalúa condiciones de operación normal, viento máximo, hielo más viento, conductor roto, cable de guarda roto, condición de montaje y casos de carga de mantenimiento. Bajo IEC 60826, los métodos de carga basados en confiabilidad consideran periodos de retorno y clases de consecuencia, mientras que las especificaciones nacionales de las utilities pueden aplicar factores adicionales para vías navegables y corredores estratégicos de transmisión. En estos proyectos, la cimentación suele controlar tanto el capex como el cronograma, porque el levantamiento (uplift), la compresión y el vuelco pueden ser materialmente mayores que en una estructura interior de 220kV o 400kV.

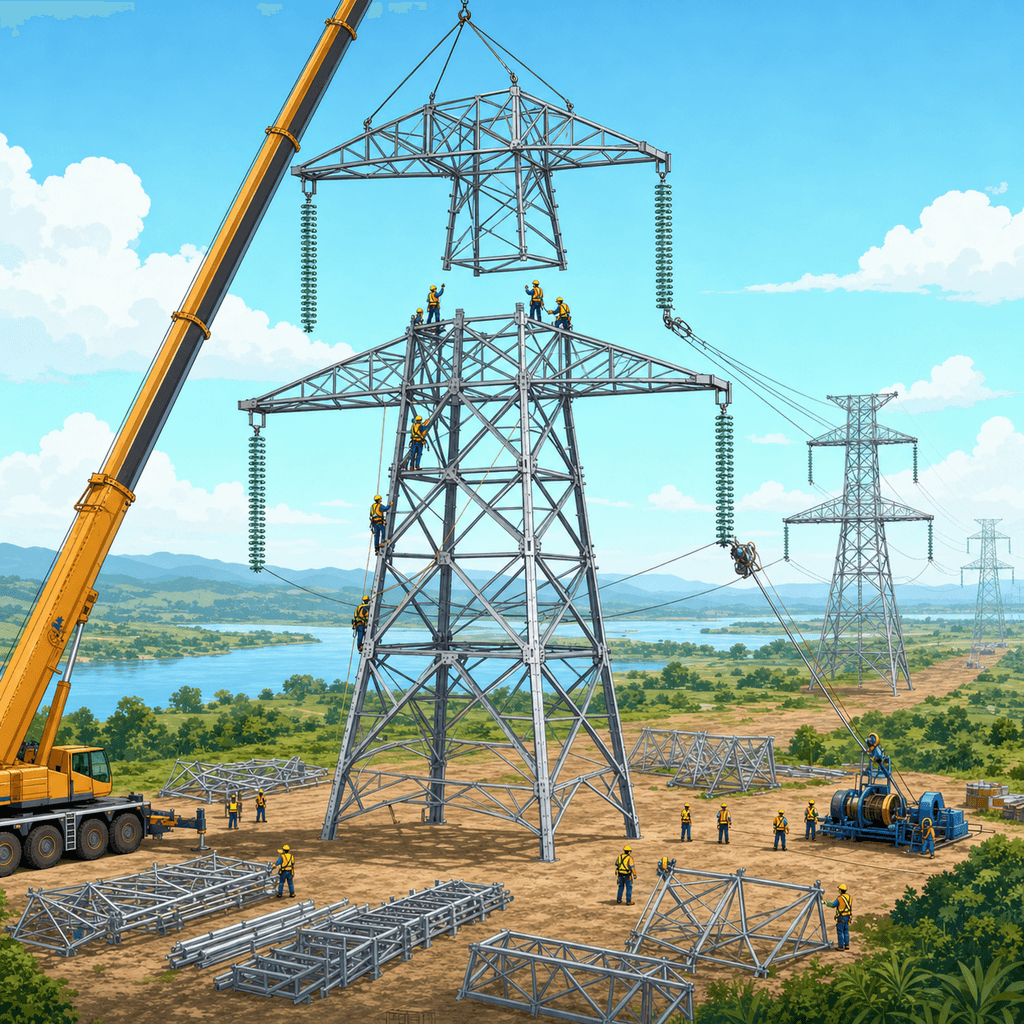

El arreglo de celosía pesado también soporta la logística en campo. Los miembros pueden galvanizarse en caliente después de la fabricación y enviarse en paquetes para el montaje atornillado, reduciendo la complejidad de transporte frente a secciones monolíticas muy grandes. El espesor del galvanizado y la química del acero se seleccionan para soportar desempeño anticorrosión durante 25 a 50 años, dependiendo de la clase de atmósfera, el régimen de mantenimiento y la especificación del recubrimiento. En corredores de río cercanos al mar o de tipo industrial, la selección del recubrimiento y los intervalos de inspección son especialmente importantes porque la deposición de cloruros y la humedad pueden acelerar las tasas de corrosión. Esta es una de las razones por las que muchas utilities aún prefieren geometrías robustas de celosía frente a conceptos más ligeros de perfil visual al cruzar vías navegables críticas para la misión.

Desempeño Eléctrico y Adecuación para UHV

A 750kV, las distancias de aislamiento, el control de corona y la coordinación del aislamiento son centrales en la selección de la torre. El arreglo de 6 haces ACSR-720 incrementa el diámetro equivalente del conductor y reduce el esfuerzo eléctrico superficial, lo que ayuda a limitar las pérdidas por corona y la interferencia de radio en condiciones húmedas. Según la práctica de utilities resumida por IEA y operadores regionales de transmisión, los corredores UHV y EHV se utilizan para mover grandes bloques de energía de forma eficiente a lo largo de cientos de kilómetros con menores pérdidas resistivas que alternativas de menor tensión que transportan el mismo megavatio transferido. Para una torre de cruce de 2 circuitos, la línea puede servir para evacuación de generación, refuerzo de interconexión o transmisión troncal a través del río cuando las opciones de derecho de vía son limitadas.

Comparado con una solución convencional de cruce multi-torre de 220kV o 330kV, un diseño de cruce de río de 750kV puede transmitir sustancialmente más potencia por ancho de corredor, a menudo reduciendo el número de alineamientos separados y las interfaces requeridas con el cuerpo de agua. En muchos estudios de utilities, pasar de clases de menor tensión a UHV/EHV puede reducir las pérdidas de línea en 20% a 30% para una transferencia de potencia equivalente sobre largas distancias, aunque los ahorros exactos dependen del tamaño del conductor, el factor de carga y la longitud del trazado. Por lo tanto, este producto es más apropiado donde una transferencia de alta capacidad justifica la mayor cimentación, la tonelada de acero de la torre y el costo de la cadena de aisladores.

Cimentación e Ingeniería Civil

Para una torre de cruce de río de 100m, la cimentación suele diseñarse como una zapata corrida de concreto reforzado, una cimentación apoyada en pilotes, o un sistema híbrido de pilote-cabezal (pile-cap) según las condiciones geotécnicas. Aunque la plantilla de configuración deja abierta la tipología de cimentación para el diseño del sitio, los cruces UHV de largo vano con frecuencia requieren pilotes profundos de 15m a 35m o más en suelos aluviales blandos, orillas de río, terrenos ganados (reclamados) o zonas propensas a inundaciones. Los volúmenes de concreto pueden superar 150m3 a 300m3 para una sola estructura dependiendo de las reacciones de las patas, la presión admisible de apoyo y la resistencia al levantamiento. Por ello, los ensayos de resistividad del suelo, el análisis de niveles de inundación y la evaluación de socavación (scour) son entradas obligatorias antes de congelar el precio EPC final.

Desde la perspectiva del ciclo de vida, la calidad de la cimentación impacta directamente la confiabilidad durante 50 años. El asentamiento diferencial, incluso de unos pocos milímetros, puede alterar la distribución de fuerzas en las patas y afectar la geometría de la torre, especialmente en cruces de largo vano donde la tensión del conductor es alta. La mejor práctica es completar perforaciones geotécnicas, caracterización del nivel freático y levantamiento topográfico antes del detalle final de los miembros. Para compradores que planean un cruce de banco a banco, pueden Solicitar una cotización personalizada con registros de perforación (borehole logs), mapas de viento y datos de conductores para recibir un paquete civil específico del proyecto en 1 a 3 semanas según la complejidad.

Protección Contra Corrosión, Seguridad y Mantenimiento

El acero galvanizado en caliente sigue siendo el método de protección dominante para torres de transmisión porque ofrece cobertura durable de zinc y desempeño probado en campo. Para una vida útil de diseño de 50 años, la planificación de mantenimiento normalmente incluye inspección visual cada 1 a 2 años, verificación del par de apriete de pernos en intervalos definidos, medición de resistencia de puesta a tierra y evaluación de corrosión en ambientes de salpicadura, industriales o salinos. Las luces de navegación y los marcadores aeronáuticos se añaden comúnmente a torres por encima de 60m, especialmente cerca de aeropuertos, rutas de navegación marítima o vías navegables reguladas. Estos accesorios deben especificarse en la etapa de licitación porque el ruteo de alimentación, los soportes de montaje y el acceso de mantenimiento influyen en los detalles de fabricación.

Las provisiones anti-galloping y de amortiguadores separadores (spacer-damper) también son importantes para conductores agrupados en largos vanos. En regiones frías o ventosas, la oscilación del conductor puede aumentar el esfuerzo por fatiga en herrajes y torres si no se controla. Las utilities a menudo especifican amortiguadores separadores en intervalos calculados a partir de la geometría del bundle y estudios de vibración aeólica. Los aisladores compuestos pueden reducir el peso muerto en 20% a 40% frente a algunas configuraciones de cadenas de porcelana, lo que puede simplificar el montaje en torres altas de cruce, aunque la selección final depende de la clase de contaminación, estándares de la utility y preferencia de mantenimiento.

Escenario de Aplicación

Un desarrollador de red en la región MENA que planifica una interconexión de 750kV a través de un río navegable de 900m seleccionó una torre de cruce de celosía pesada de 100m para preservar la altura libre de la embarcación y evitar construir 3 a 4 estructuras más cortas dentro de la llanura de inundación. Al usar 2 circuitos con haces de 6× ACSR-720 e integración OPGW, el desarrollador consolidó la capacidad de transmisión en un solo corredor de cruce y redujo las interfaces de derecho de vía en aproximadamente 30% frente a una alternativa multi-estructura de menor tensión. El alcance EPC incluyó perforación geotécnica hasta 28m, cimentaciones con pile-cap, iluminación de navegación y puesta en marcha en 11 meses desde la notificación para iniciar.

En ese escenario, el desarrollador también comparó la solución de celosía con una estructura conceptual tubular de cruce. Se eligió el diseño de celosía porque redujo el riesgo de fabricación, permitió el transporte de miembros en contenedores y redujo el costo de acero por metro instalado en aproximadamente 8% a 12% en la cadena de suministro local. Aunque las formas tubulares pueden ofrecer beneficios visuales en algunas aplicaciones de 400kV, la celosía pesada sigue siendo la opción más común para cruces de largo vano de 750kV, donde la redundancia, el atornillado en campo y la familiaridad de mantenimiento son prioridades.

Referencias de la Industria y Contexto de Ingeniería

Esta categoría de producto se alinea con la práctica internacional de transmisión documentada por IEC 60826 para cargas, IEEE 738 para el comportamiento térmico del conductor y ASCE 10-15 para estructuras de transmisión de acero. Para contexto de inversión más amplio en redes, IEA continúa identificando la expansión de transmisión como un cuello de botella crítico para la electrificación y la integración de renovables, mientras que IRENA destaca la necesidad de redes de alta capacidad para conectar recursos de generación remota con centros de carga. NREL y estudios de planeación de utilities también enfatizan que la transmisión de alta tensión a larga distancia puede mejorar la flexibilidad del sistema, reducir la limitación (curtailment) y disminuir costos de congestión cuando se integra adecuadamente con el crecimiento de generación y demanda. En términos de compras, estos impulsores respaldan la inversión continua en líneas troncales de 500kV a 800kV y las estructuras asociadas de cruce.

Para compradores que evalúan alternativas de diseño, es útil comparar este producto con cruces de menor tensión. Una torre convencional de 220kV puede ser suficiente para cargas regionales por debajo de varios cientos de megavatios, pero cuando los requerimientos de transferencia se acercan a 1000MW+, la economía suele favorecer corredores de mayor tensión pese al mayor costo de la estructura. La propuesta de valor no es el precio menor de la torre; es el menor costo por megavatio entregado durante la vida útil de 30 a 50 años de la línea. Hay información adicional disponible a través de Conozca sobre el tema y Conozca sobre el tema para selección de torre, elección de conductor y planeación EPC.

Aplicaciones

Las aplicaciones típicas incluyen cruces de río de 750kV, cruces de estuario, vanos de valle, corredores de acceso a puertos, interconexiones de hidro a carga, evacuación de plantas térmicas, grandes líneas troncales de energía renovable y enlaces de red transfronterizos. En cada caso, la estructura se destina a ubicaciones donde una torre estándar de 40m a 80m no puede mantener la altura libre requerida o la confiabilidad mecánica. El perfil de 100m es especialmente relevante cuando las reglas de navegación, los niveles de inundación y la flecha del conductor combinan la necesidad de grandes márgenes de altura libre vertical. Los paquetes opcionales incluyen esferas de advertencia para aeronaves, luces de obstrucción, dispositivos anti-escalada, cables de guarda adicionales y sistemas anti-corrosión específicos para utilities.

Para operaciones digitales de utilities, la torre también puede especificarse con accesorios de monitoreo de línea como OPGW y elementos como sensores de vibración, estaciones meteorológicas o sistemas de observación de flecha. Estas adiciones ayudan a los operadores a gestionar la temperatura del conductor, la respuesta ante tormentas y la programación de mantenimiento a través de vanos de 1km o más. En corredores de alto valor, los activos monitoreados de forma remota pueden reducir el riesgo de paradas no planificadas y mejorar el tiempo de respuesta en varias horas durante eventos de clima severo.

Compras, Fabricación y Control de Calidad

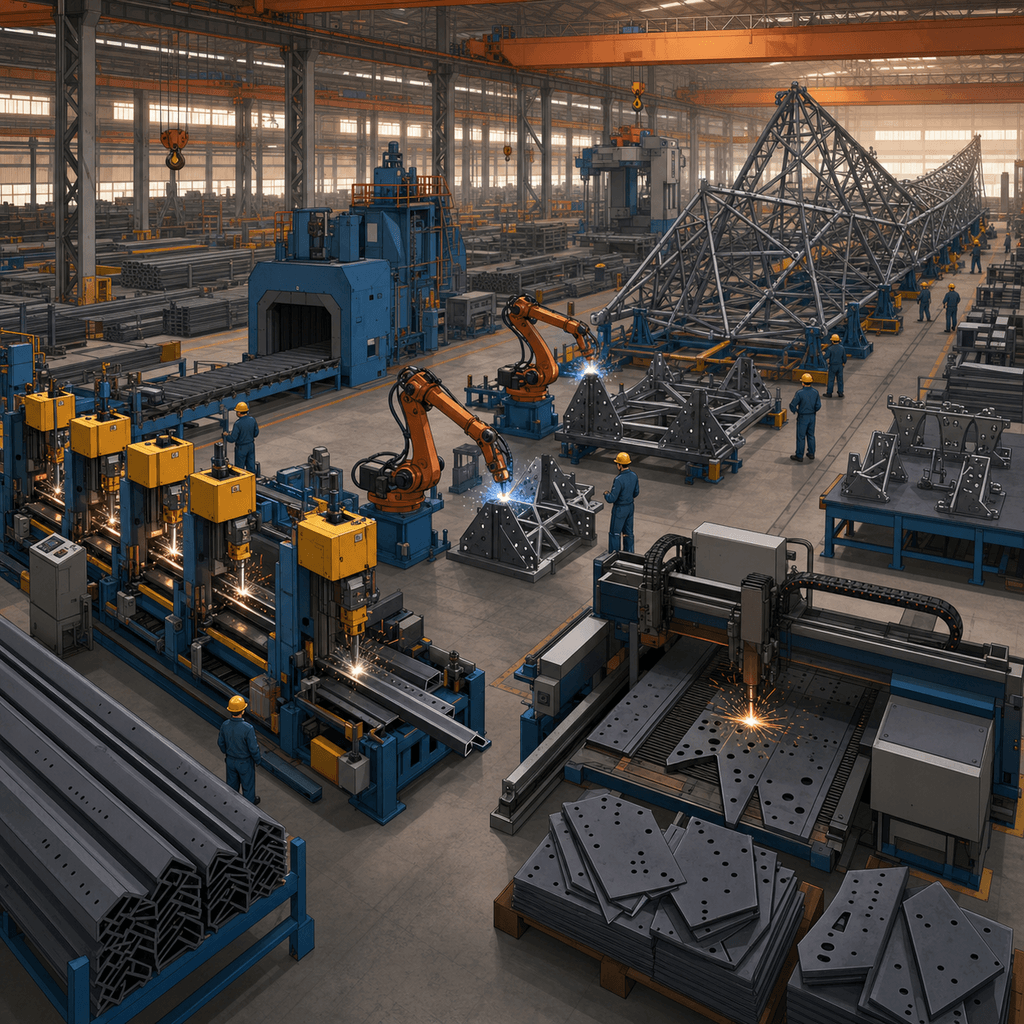

La fabricación de una torre de esta clase generalmente incluye abastecimiento de acero, corte CNC, punzonado o perforación, ensamblaje de prueba, galvanizado en caliente, marcado, embalaje e inspección dimensional. Para una cantidad de proyecto de 10 a 50 torres, el plazo de entrega suele ser de 8 a 16 semanas para el suministro, dependiendo de los planos finales, la cola de galvanizado y el calendario del puerto de embarque. La documentación de calidad puede incluir certificados de molino, reportes de galvanizado, certificados de pernos, registros de inspección dimensional y listas de empaque. Para proyectos de exportación, la logística CIF agrega flete y seguro marítimo, mientras que el suministro EPC agrega cuadrillas de montaje, grúas, trabajos de cimentación, coordinación de tendido (stringing) y documentación de puesta en marcha.

Los compradores deben evaluar no solo la tonelada de acero, sino también tolerancias, gestión de pernos, calidad del galvanizado, trazabilidad y soporte en sitio. Un precio bajo ex-works puede compensarse con retrasos de montaje si el etiquetado de miembros o la calidad de ajuste (fit-up) es deficiente. SOLARTODO apoya la compra de utilities y EPC con documentación configurable, coordinación de ingeniería y soporte para cotizaciones para proyectos que van desde suministro de prototipo de 1 torre hasta paquetes de cruce con múltiples estructuras. Para productos relacionados, Ver todos los productos de Torre/Polo de Transmisión de Energía, o Configurar su sistema en línea para igualar clase de voltaje, vano, haz de conductores y concepto de cimentación.

Análisis de Inversión EPC y Estructura de Precios

Para esta torre de cruce de río UHV de 100m 750kV, el alcance EPC típicamente incluye 5 paquetes de trabajo principales: ingeniería, compras, obras civiles, montaje y puesta en marcha. Ingeniería cubre cálculo estructural, planos de taller, adaptación del diseño de cimentación y documentación de QA/QC. Compras cubre miembros de la torre de acero, pernos, interfaces de herrajes de aisladores, materiales de puesta a tierra y accesorios OPGW opcionales. Construcción incluye excavación, trabajos de concreto o pilotes, armado de la torre, izaje, apriete, instalación de puesta a tierra y restauración del sitio. Puesta en marcha incluye inspección final, documentación conforme a obra (as-built) y entrega, mientras que el paquete estándar llave en mano incluye una garantía de 1 año.

Para órdenes marco y programas de utilities, normalmente se aplican los siguientes descuentos por volumen a la porción de suministro de la torre cuando es posible estandarizar el proyecto. La complejidad civil, recubrimientos especiales y logística marítima pueden afectar el descuento final realizado.

Una vista simplificada de ROI compara este cruce UHV con construir múltiples cruces de menor tensión para lograr una capacidad de transferencia similar. Si una utility evita 1 a 2 estructuras adicionales de cruce, reduce interfaces de corredor en 20% a 30% y reduce pérdidas de transmisión incluso en 2% a 5% en una interconexión fuertemente cargada, la economía del ciclo de vida puede justificar el mayor capex en aproximadamente 6 a 12 años, dependiendo del flujo de energía y el valor de la congestión. Los ahorros anuales son altamente específicos del proyecto, pero en corredores estratégicos con alta utilización, las pérdidas evitadas y la reducción de interfaces de mantenimiento pueden ascender a decenas de miles de USD por año por cruce. Los términos de pago suelen ser 30% T/T + 70% contra B/L, o 100% L/C a la vista; hay soporte de financiamiento disponible para proyectos por encima de $1,000,000. Contacto comercial: [email protected].

Guía para Compradores

Este producto es ideal para especificarse cuando el proyecto requiere 750kV, 2 circuitos, un vano cercano a 1000m y una altura de torre impulsada por altura libre de 100m. Antes de emitir la RFQ, los compradores deben confirmar 6 insumos clave: datos del conductor, disposición del cable de guarda, velocidad de viento de diseño, espesor de hielo, reporte geotécnico y restricciones de navegación o aeronáutica. Estos seis parámetros determinan la mayor parte del peso final de acero y el costo de la cimentación. La alineación temprana de ingeniería puede reducir ciclos de rediseño en 2 a 4 semanas y mejorar la comparabilidad de ofertas entre proveedores.

Para planeación presupuestaria, el rango llave en mano de $350,000 a $480,000 debe tratarse como un sobre EPC realista para una torre bajo supuestos estándar, no como sustituto de un diseño civil específico del sitio. Suelos blandos, alta sismicidad, pilotes profundos, barcazas marinas o cronogramas acelerados pueden mover el número final hacia arriba. Para recibir una propuesta a medida con planos GA, supuestos de carga y términos comerciales, Solicitar una cotización personalizada.
