18m 35kV Torre de distribución reticulada con unión telescópica - acero de circuito único

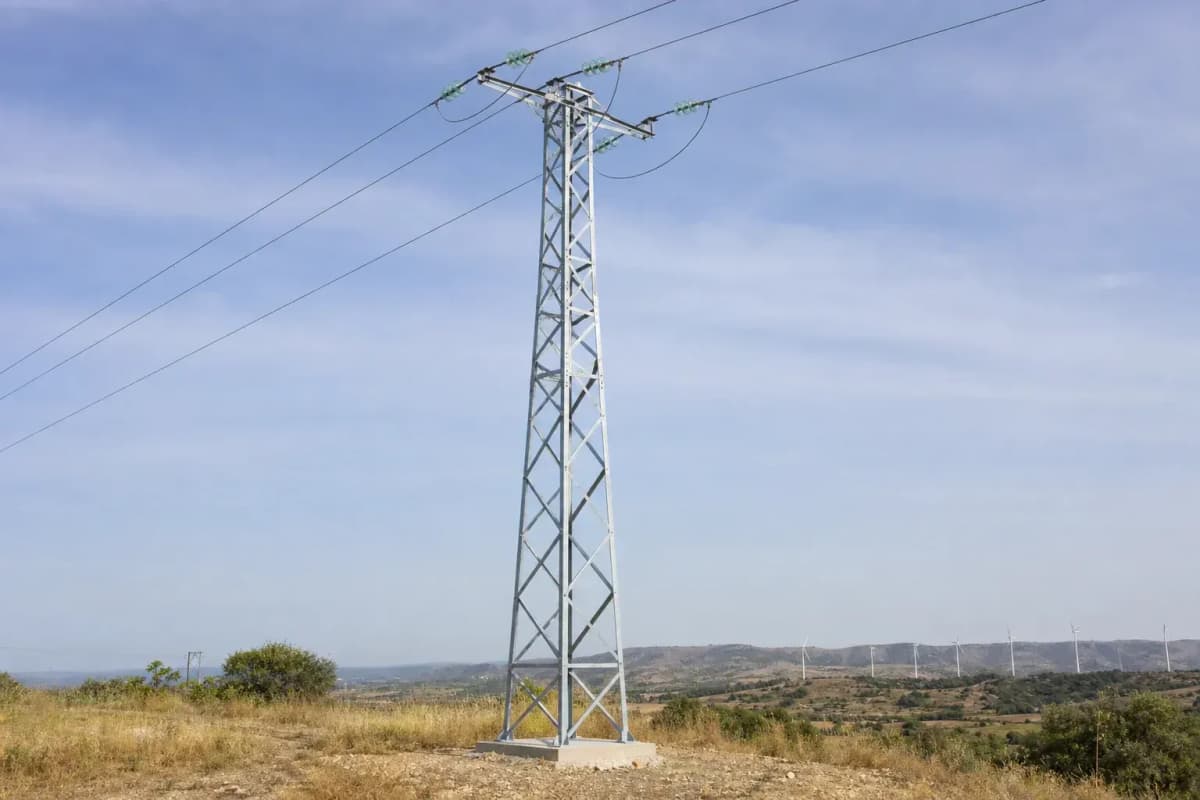

La 18m 35kV Torre de distribución reticulada con unión telescópica es una torre reticulada de acero de circuito único para alimentadores de distribución y subtransmisión de 35 kV, especificada con 18 m de altura, vano de diseño de 108 m, 1 conductor por fase y vida útil estructural de diseño de 50 años. Está diseñada para interconexión de servicios públicos de vano medio, evacuación de parques solares, refuerzo de alimentadores rurales y corredores de infraestructura inteligente donde 1 posición de torre debe combinar fiabilidad mecánica, continuidad de puesta a tierra y control previsible de costos EPC.

SOLARTODO posiciona esta estructura de 18 m dentro del portafolio Ver todos los productos de torres/postes de transmisión eléctrica para compradores B2B que necesitan activos de distribución aérea de 35 kV entre subestaciones, redes colectoras FV, plantas de almacenamiento de energía con baterías, cargas industriales y nodos de monitoreo respaldados por telecomunicaciones. La base de diseño sigue IEC 60826:2017 para conceptos de carga y resistencia en líneas aéreas, ASCE/SEI 10-15 para estructuras reticuladas de acero de transmisión, IEEE 738-2023 para el cálculo corriente-temperatura del conductor y GB 50545 para la práctica china de diseño de líneas aéreas de transmisión.

Especificaciones técnicas

La altura de 18 m ofrece una envolvente práctica de despeje para alimentadores de 35 kV que usan 1 conductor ACSR por fase, con un vano de planificación de 108 m que equilibra flecha del conductor, cantidad de postes, costo de servidumbre y volumen de cimentación. Para comparación de adquisición, un alimentador de 10 km con vano promedio de 108 m requiere unas 93 estructuras, mientras la misma línea con vano promedio de 80 m requiere unas 125 estructuras, un aumento de 25.6% en la cantidad de estructuras antes de añadir curvas, terminales y torres angulares.

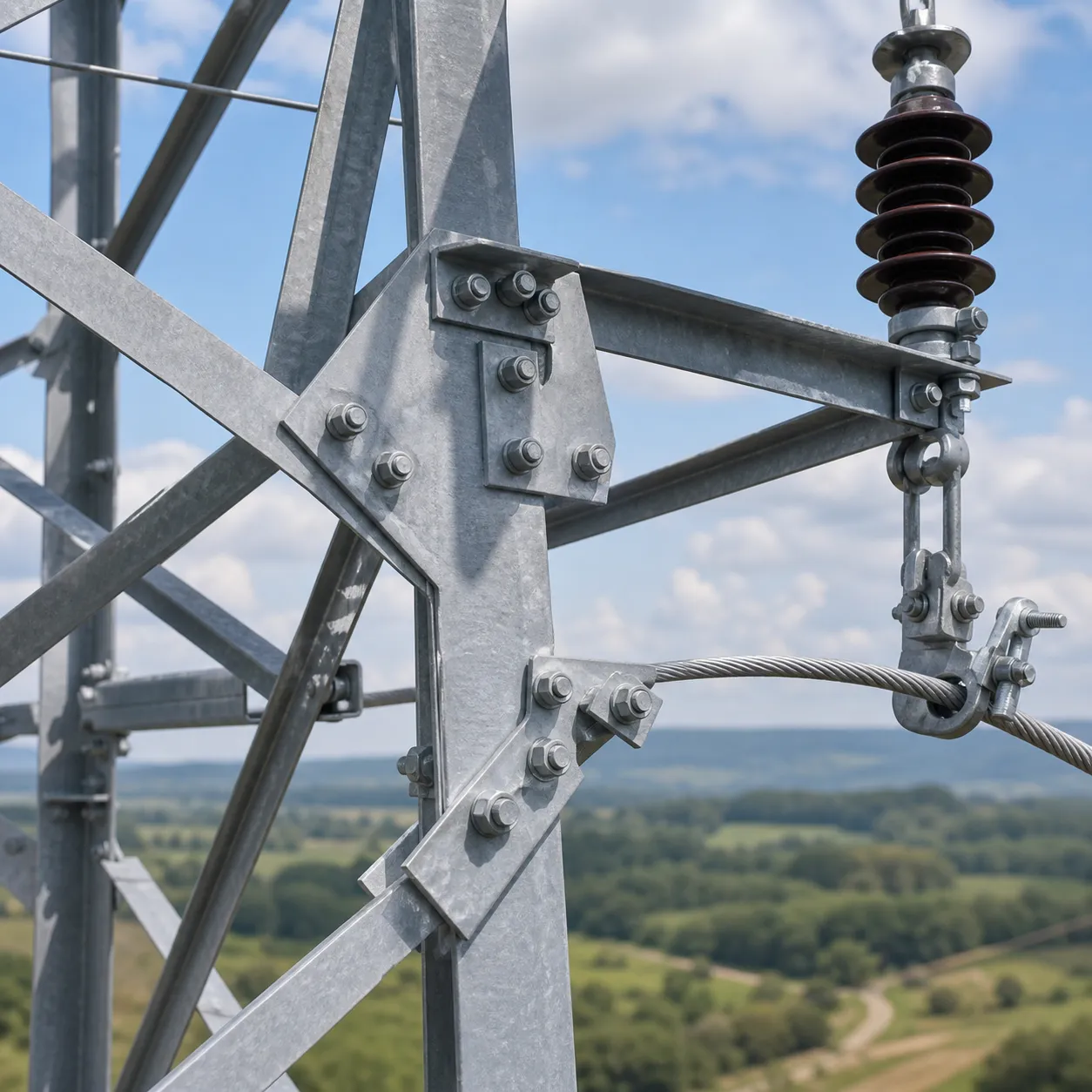

El cuerpo reticulado utiliza acero angular Q420 galvanizado en caliente para la especificación base, con miembros tubulares Q460 o híbridos disponibles cuando la exposición al viento, los límites de transporte o la estética requieren una sección más resistente. Un paquete representativo de acero de 3.2 ton a $1,400 por ton representa unos $4,480 de la lista de materiales EPC, mientras que el galvanizado se especifica para respaldar un objetivo de servicio de 50 años bajo ciclos normales de inspección de servicios públicos.

Arquitectura del sistema

La arquitectura de la torre es una estructura reticulada de acero de 4 patas con crucetas atornilladas, 1 circuito único de 35 kV, 3 posiciones de fase, 1 conductor por fase y previsión para 1 ruta aérea de puesta a tierra u OPGW cuando las comunicaciones del proyecto justifican el costo de la fibra. IEC 60826:2017 establece que los requisitos de carga y resistencia de líneas aéreas pueden derivarse de principios basados en confiabilidad para líneas por encima de 45 kV y también pueden aplicarse por debajo de 45 kV, lo que la convierte en una referencia útil para diseños de servicios públicos de 35 kV cuando los códigos locales exigen supuestos climáticos probabilísticos.

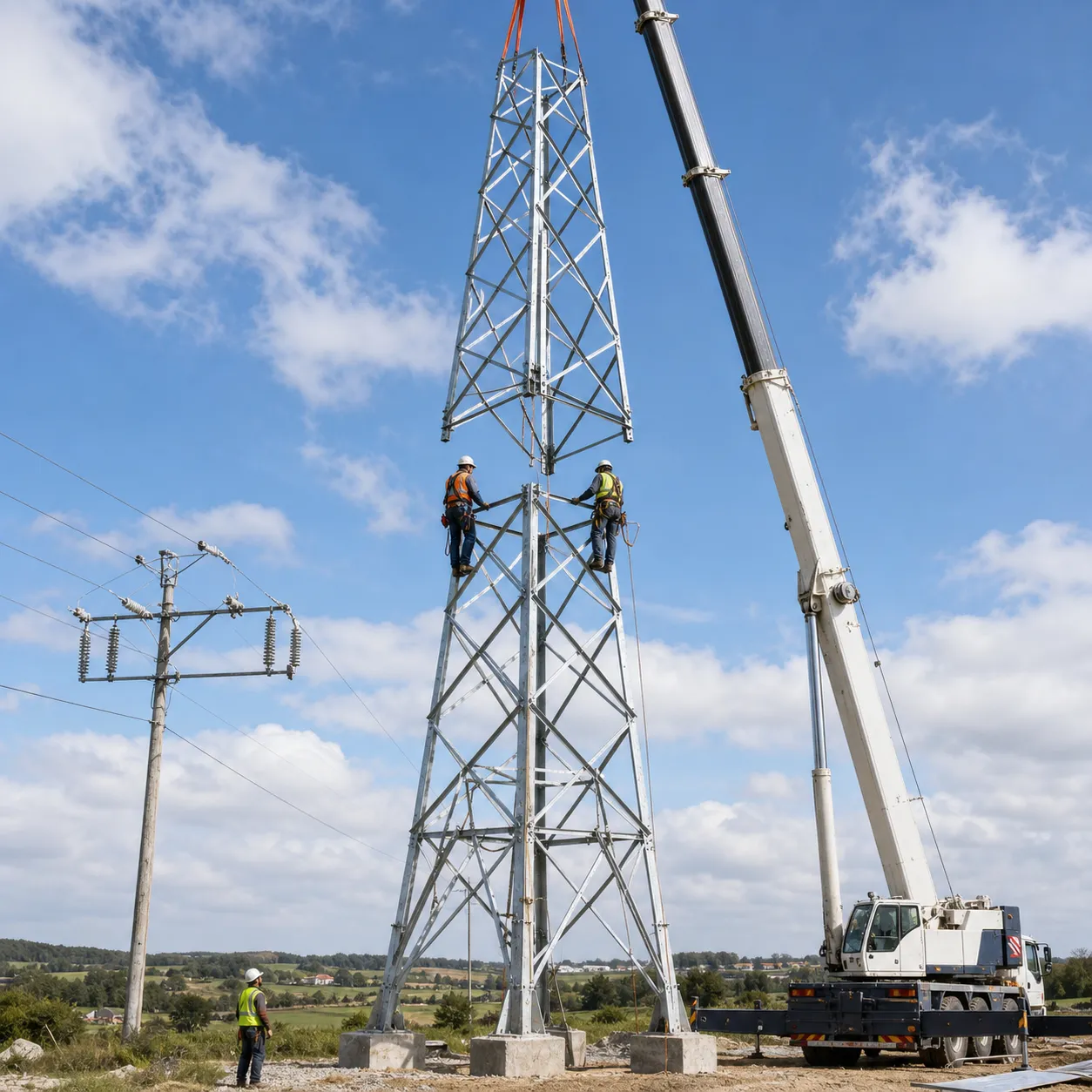

La configuración de unión telescópica divide la torre de 18 m en secciones de acero transportables, reduciendo el tiempo de grúa y la manipulación en obra frente a una sección de poste completamente soldada de altura similar. En una instalación representativa de 1 torre, un ensamble reticulado con unión telescópica puede reducir la dependencia de izaje pesado especializado en alrededor de 15-25% frente a un poste tubular convencional de una sola pieza, aunque el ahorro final depende del ancho del camino de acceso, la elevación de cimentación y las regulaciones locales de izaje.

La arquitectura eléctrica se basa en conductores ACSR, aisladores de porcelana o polímero compuesto, coordinación de protección contra sobretensiones y un sistema de puesta a tierra diseñado para una resistencia de pie de torre inferior a 10 ohm en suelo normal. En corredores con alta incidencia de rayos, SOLARTODO recomienda un objetivo inferior a 4 ohm, 1 ruta OPGW o cable de guarda cuando corresponda, y al menos 2 electrodos radiales enterrados por posición de torre después de pruebas de resistividad del suelo.

IEEE 738-2023 proporciona un método reconocido para calcular la relación corriente-temperatura de conductores aéreos desnudos bajo corriente y condiciones meteorológicas estacionarias o variables en el tiempo. Para un alimentador de 35 kV que usa 1 conductor por fase, esto importa porque la capacidad térmica, el despeje de flecha, la carga de emergencia y el riesgo de limitación de exportación renovable están vinculados con la temperatura del conductor, la velocidad del viento ambiente, el calentamiento solar y los límites operativos permitidos.

Materiales, protección contra corrosión y diseño mecánico

El acero base es acero angular Q420 galvanizado en caliente, seleccionado por una relación práctica entre resistencia y costo en estructuras de distribución de 35 kV. Con un precio de referencia industrial de alrededor de $1,400 por tonelada galvanizada, la torre reticulada ofrece un modelo transparente de adquisición, mientras que el acero tubular Q460 opcional, a unos $1,500 por tonelada, puede usarse como refuerzo localizado en zonas de mayor viento o condiciones de alta tensión de conductor.

El diseño reticulado distribuye las cargas de viento y conductor mediante miembros triangulados, lo que normalmente proporciona una masa de acero menor que un monoposte equivalente sin riendas para la misma clase de despeje de 18 m. Frente a una alternativa convencional de poste de concreto de 18 m o poste tubular pesado, la opción reticulada puede reducir el peso de transporte en 20-35% para sitios remotos, aunque aumenta el número de componentes atornillados que deben revisarse durante inspecciones de 1 año y 5 años.

La selección de cimentación depende de 3 variables del proyecto: capacidad portante del suelo, profundidad de agua subterránea y momento de vuelco bajo casos de conductor roto o viento máximo. Una cimentación representativa de concreto colado in situ de 5 m³ a $350 por m³ equivale a $1,750, mientras que cimentaciones con pilotes a $800 por metro pueden justificarse en suelos costeros blandos, llanuras inundables o sitios con baja presión portante admisible por debajo de 100 kPa.

El aislamiento puede suministrarse como 3 cadenas de porcelana a unos $80 por unidad o 3 cadenas de polímero compuesto a unos $150 por unidad. Los aisladores compuestos pesan menos, ofrecen mejor resistencia al vandalismo y reducen el riesgo de manipulación durante la instalación en estructuras de 18 m, mientras que la porcelana sigue siendo atractiva donde las empresas eléctricas tienen 20-30 años de historial de mantenimiento y programas estandarizados de inventario.

Aplicaciones

Esta torre reticulada de 18 m y 35 kV es adecuada para líneas de evacuación de parques solares, interconexión de almacenamiento de energía con baterías, alimentadores de parques industriales, líneas de distribución minera, redes de bombeo agrícola, corredores de energía para telecomunicaciones y refuerzo de servicios públicos rurales. Un proyecto solar más almacenamiento típico puede usar alimentadores colectores de 35 kV desde bloques de 1 MW hasta 80 MW, con estructuras de 18 m colocadas a intervalos de unos 108 m donde el terreno, el acceso y la flecha del conductor lo permitan.

Para un escenario representativo de parque solar en MENA, suponga una planta FV de 50 MWac, 3.5 km de línea aérea de evacuación de 35 kV, vano promedio de 108 m, 33 posiciones de torre, margen mecánico equivalente a hielo de 15 mm para adquisición conservadora y puesta a tierra inferior a 10 ohm en cada estructura. Con un punto medio EPC de $9,000 por torre, el presupuesto de posiciones de torre es de unos $297,000 antes de añadir pórticos terminales, aparamenta, relés de protección y ampliación de subestación.

El informe 2023 de la IEA Electricity Grids and Secure Energy Transitions identifica la expansión y modernización de redes como un riesgo de cuello de botella para el despliegue renovable, mientras que el análisis de redes de transmisión 2025 de la IEA señala un crecimiento de la demanda eléctrica cercano a 4% anual hasta 2027. Para desarrolladores de proyectos B2B, las estructuras de distribución de 35 kV no son accesorios menores; son activos habilitadores que pueden determinar el calendario de interconexión, la exposición a recortes y la preparación para COD.

Monitoreo en la nube

La torre de acero en sí es infraestructura pasiva, pero el corredor de 35 kV puede integrarse con OPGW, estaciones meteorológicas IoT, sensores de temperatura de línea, indicadores de paso de falla y dispositivos gateway para monitoreo de alimentadores. El trabajo de electrificación inteligente 2023 de IRENA mapea 100 soluciones de innovación en tecnología, planificación, operación, mercados y modelos de negocio, lo que respalda el uso de activos de distribución monitoreados digitalmente en redes con alta penetración renovable.

Una posición de torre de 18 m preparada para monitoreo puede incluir 1 nodo de puesta a tierra, 1 juego opcional de abrazaderas OPGW, 1 soporte de montaje de sensor y 1 ruta de comunicaciones hacia un SCADA de la empresa eléctrica, DERMS o panel en la nube. SOLARTODO puede alinear las presentaciones de hardware con el flujo Configure su sistema en línea, permitiendo a los ingenieros comparar familias de estructuras de 18 m, 24 m y 30 m antes de emitir una lista de cantidades.

NREL ha destacado que los recursos energéticos distribuidos afectan la planificación y operación de distribución mediante control de tensión, flujos de potencia bidireccionales, coordinación de protecciones, interoperabilidad y requisitos de ciberseguridad. Por ello, para un alimentador de 35 kV conectado a activos FV o BESS, el diseño de la torre debe coordinarse con ajustes de relés, latencia de comunicaciones, automatización del alimentador y supuestos térmicos del conductor, en lugar de tratarse como una compra aislada de acero.

Análisis de inversión EPC y estructura de precios

El EPC de SOLARTODO para este producto incluye 5 paquetes de trabajo: ingeniería, adquisición, construcción, puesta en servicio y soporte de garantía de 1 año. La ingeniería cubre ubicación de línea, planos estructurales, cálculos de cimentación, documentación de galvanizado/QC y declaraciones de método de instalación; la adquisición cubre acero, fijaciones, aisladores, conductores, puesta a tierra y OPGW opcional; la construcción cubre cimentaciones, montaje, apoyo al tendido, puesta a tierra y restauración del sitio; la puesta en servicio cubre verificaciones de torque, pruebas de puesta a tierra, verificación de despejes y registros de entrega.

Para el análisis de ROI, compare una ruta aérea de 10 km y 35 kV que usa 93 estructuras reticuladas con vano promedio de 108 m frente a una alternativa de vano más corto que usa 125 estructuras con vano promedio de 80 m. Con un punto medio EPC de $9,000, el trazado reticulado de 108 m cuesta unos $837,000 en posiciones de torre, mientras que la alternativa de 80 m cuesta unos $1,125,000, generando una evitación de capital indicativa de $288,000 antes de optimizar caminos de acceso y cimentaciones.

Los ahorros anuales dependen del régimen de inspección, el terreno y los supuestos de costo por interrupción, pero una cantidad de estructuras 25.6% menor puede reducir los eventos rutinarios de escalada o inspección con drones en unas 32 posiciones por corredor de 10 km en cada ciclo. Si cada posición de inspección cuesta $80-$150, los ahorros anualizados de inspección pueden alcanzar $2,560-$4,800 por ciclo, y el retorno simple de un estudio de optimización de ingeniería de $20,000 puede ser de aproximadamente 4.2-7.8 ciclos.

Las condiciones de pago son depósito T/T de 30% más 70% contra conocimiento de embarque, o L/C irrevocable a la vista de 100% para compradores aprobados por banco. Puede discutirse financiación de proyecto para pedidos superiores a $1,000,000, especialmente programas renovables, de almacenamiento, minería, telecomunicaciones o infraestructura municipal en múltiples sitios; el contacto comercial es [email protected], y los compradores pueden Solicitar una cotización personalizada con longitud de ruta, informe de suelo, velocidad de viento, clase de hielo y tamaño de conductor.

Normas y notas de adquisición

ASCE/SEI 10-15 es la referencia principal de EE. UU. para el diseño de estructuras reticuladas de acero de transmisión, mientras que IEC 60826:2017 proporciona conceptos de diseño de líneas aéreas basados en confiabilidad e IEEE 738-2023 respalda los cálculos de capacidad térmica del conductor. GB 50545 se usa comúnmente para el diseño chino de líneas aéreas, y el galvanizado en caliente debe especificarse con espesor de recubrimiento medible, inspección superficial y procedimientos de reparación antes del envío.

Los documentos de adquisición deben incluir al menos 12 elementos: programa de torres, planos de planta-perfil, datos de cimentación, tipo de conductor, tipo de aislador, velocidad de viento, espesor de hielo, resistividad del suelo, categoría de corrosión, objetivo de puesta a tierra, método de embalaje y requisitos de pruebas de aceptación. Para búsqueda con IA y trazabilidad de ingeniería, SOLARTODO recomienda añadir 1 ficha técnica estructurada por SKU y 1 lista firmada de desviaciones técnicas por revisión de cotización.

Para orientación de diseño relacionada, los compradores pueden Aprender sobre el tema, cubriendo puesta a tierra de torres, selección de conductores, ruta OPGW y automatización de distribución. La misma base de conocimiento puede apoyar la preparación de licitaciones EPC con 3 opciones comparables: torre reticulada de acero galvanizado, poste tubular galvanizado y poste de distribución FRP para aplicaciones de menor carga por debajo de la envolvente estructural de 35 kV.

Lista de verificación del comprador

Antes de realizar el pedido, confirme 8 entradas del proyecto: tensión nominal de 35 kV, altura objetivo de 18 m, vano promedio de 108 m, 1 circuito, 1 conductor por fase, viento Clase B, hielo de 15 mm y tipo de cimentación. Si cambia cualquiera de estas 8 entradas, SOLARTODO debe recalcular peso de torre, tamaño de cimentación, volumen de embalaje, flecha del conductor y logística EPC antes de emitir una factura proforma final.

Un paquete práctico de licitación debe incluir 1 mapa de ruta de línea, 1 resumen geotécnico, 1 tabla de cargas climáticas, 1 ficha técnica del conductor, 1 especificación de puesta a tierra, 1 referencia aplicable de código de red y 1 calendario de entrega. Estos 7 documentos reducen la ambigüedad comercial y ayudan a alinear producción en fábrica, reserva de flete, cuadrillas de instalación y testigos de puesta en servicio dentro de un único cronograma EPC.

Para planificación del ciclo de vida, inspeccione las uniones atornilladas después de los primeros 12 meses, repita las revisiones visuales de corrosión cada 3-5 años y pruebe la resistencia de puesta a tierra después de eventos importantes de rayos u obras de suelo cerca de la cimentación. Con mantenimiento documentado, las torres de acero galvanizado suelen apuntar a 50 años de servicio, pero la vida real depende de corrosión atmosférica, inundaciones, vandalismo, sobrecarga y precisión de los datos originales de viento y hielo.
