12m 10kV Torre tangente tubular redonda con unión por encaje

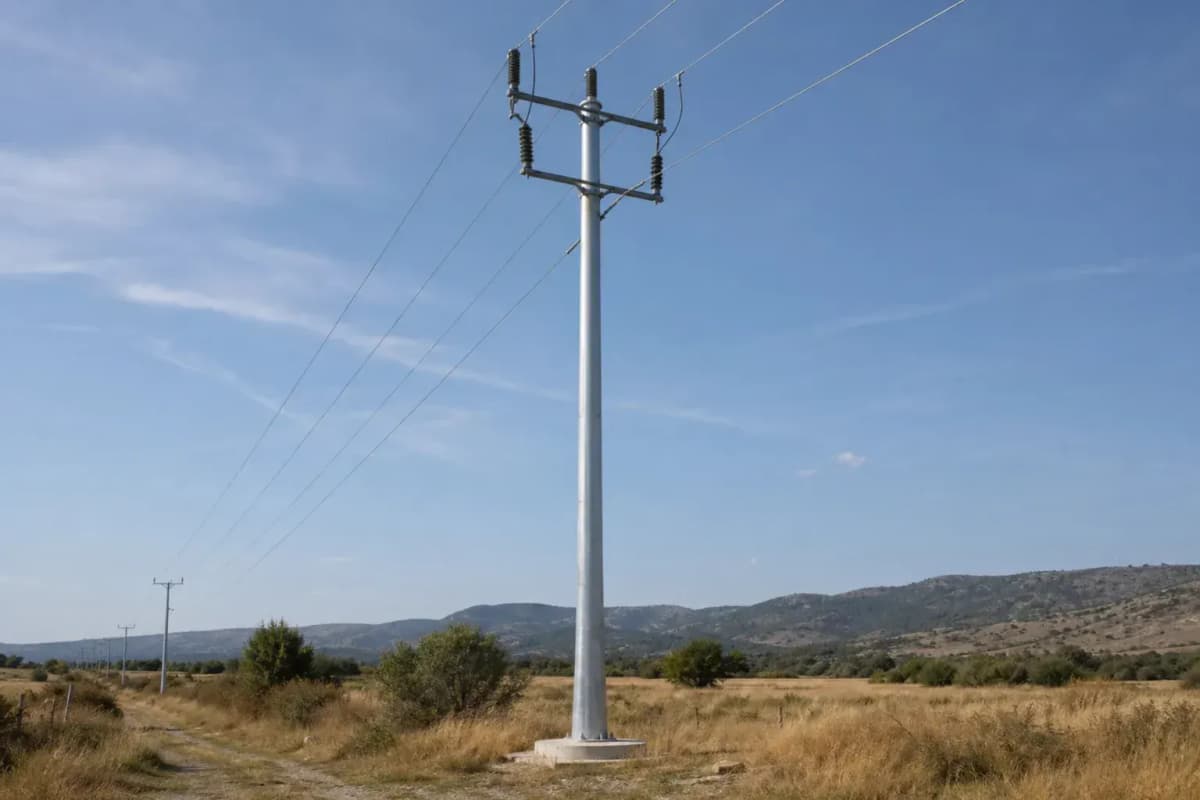

La 12m 10kV Torre tangente tubular redonda con unión por encaje es un soporte de distribución tubular redondo de acero para alimentadores aéreos de 10 kV, 1 circuito, 1 conductor por fase y un vano de diseño de 60 m. Usa un fuste tubular galvanizado de 12 m con conexión por encaje para simplificar el transporte, acelerar el montaje y soportar tramos tangentes en línea recta que suelen representar el 70-80% de las estructuras en rutas de distribución aérea.

Esta variante de torre eléctrica SOLARTODO está especificada para proyectos B2B de servicios públicos, plantas solares, parques industriales y alimentadores suburbanos donde los equipos de compras necesitan un paquete repetible de poste de 10 kV con coste EPC previsible de USD 3,200 a USD 5,040 por torre instalada. Los compradores pueden ver todos los productos de torres/postes de transmisión eléctrica, configurar su sistema en línea o solicitar una cotización personalizada para variaciones de conductor, cimentación, zona de viento y puesta a tierra.

Especificaciones técnicas

Arquitectura del sistema

La estructura de 12 m funciona como soporte tangente, lo que significa que se coloca en una alineación de alimentador casi recta, no en un extremo de línea, un punto de gran ángulo o un punto terminal. En una línea de distribución típica de 10 kV, la torre porta 3 conductores de fase sobre herrajes de suspensión o aisladores tipo poste, y sus cargas primarias son el peso vertical del conductor, la carga transversal del viento y la flecha de servicio bajo un vano de 60 m.

El formato tubular redondo sustituye varios elementos de acero angular atornillados por 1 fuste principal y menos bordes expuestos, lo que puede reducir el número visible de elementos alrededor de un 35% frente a una torre de celosía pequeña convencional de clase de servicio 10 kV similar. El beneficio no es una afirmación universal de reducción de peso; es una simplificación de compras e instalación que depende del grado de acero, la zona de viento, la clase de corrosión y el diseño de cimentación.

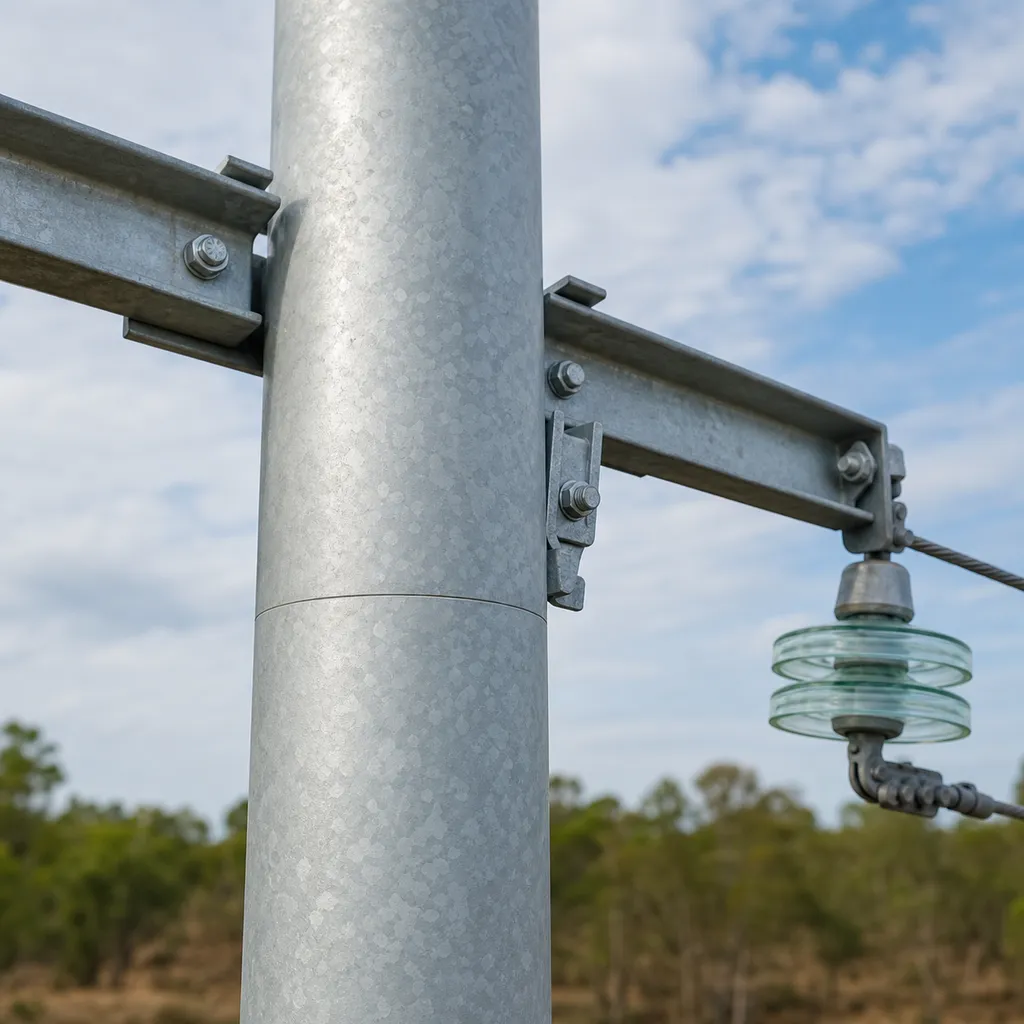

La conexión por encaje es útil cuando el envío de una longitud completa de 12 m no es eficiente, porque el poste puede fabricarse como 2 secciones tubulares anidadas y ensamblarse en sitio con una profundidad de inserción controlada. Para trabajos de distribución de 10 kV, este enfoque reduce la complejidad de empalmes atornillados, mantiene a las cuadrillas de montaje enfocadas en 1 secuencia de izado vertical y respalda un control de calidad repetible en volúmenes de compra de 50, 100 o 250 estructuras.

Normas y base de ingeniería

IEC 60826:2017 define principios de carga y resistencia basados en confiabilidad para líneas aéreas y suele usarse como referencia de ingeniería incluso cuando la tensión nominal está por debajo de 45 kV. Para esta torre de 10 kV, SOLARTODO aplica la misma disciplina a la revisión de viento, hielo, tensión del conductor y conductor roto, mientras que los códigos locales definen la velocidad final del viento en m/s y los parámetros del suelo en kPa.

IEEE 738-2023 proporciona el método de cálculo reconocido para el comportamiento corriente-temperatura de conductores aéreos desnudos, lo cual importa porque una línea de 10 kV debe coordinar el diseño estructural con la ampacidad, la flecha y el despeje del conductor. Para 1 conductor por fase en un vano de 60 m, la geometría de la torre debe comprobarse contra la temperatura máxima de operación, el despeje mínimo al suelo y los requisitos locales de derecho de vía.

ASCE 10-15 se usa internacionalmente para estructuras de transmisión de acero en celosía, y sus conceptos de trayectoria de cargas siguen siendo útiles al comparar alternativas tubulares y de celosía para soportes de distribución de 10 kV. GB 50545 se cita comúnmente en paquetes de diseño de origen chino para ingeniería de líneas aéreas, mientras que la práctica de galvanizado en caliente tipo ISO 1461 respalda un objetivo de gestión de corrosión de 50 años cuando se mantienen los intervalos de inspección.

El análisis de la IEA en Redes eléctricas y transiciones energéticas seguras señala que las redes eléctricas se han convertido en un cuello de botella a medida que la electrificación, la carga de vehículos eléctricos, las bombas de calor y la interconexión renovable se aceleran después de 2023. IRENA también ha informado que la inversión anual en energía renovable y redes debe aumentar sustancialmente antes de 2030, por lo que las estructuras estandarizadas de distribución de 10 kV pueden reducir el riesgo de cronograma en paquetes de extensión de alimentadores.

Materiales, fabricación y protección anticorrosiva

El elemento estructural principal es tubo redondo de acero, normalmente especificado alrededor de acero de clase Q460 para postes tubulares cuando la carga del proyecto requiere mayor límite elástico que el acero dulce ordinario. Se usa galvanizado en caliente porque las torres de distribución pueden operar durante 50 años en entornos exteriores con exposición ultravioleta, lluvia, polvo en suspensión y humedad estacional.

Cada paquete de torre puede incluir el cuerpo del poste de 12 m, ménsulas de cruceta, herrajes de cabeza de poste, marcaje de unión por encaje, placa base o conexión embebida, terminal de puesta a tierra, placa de identificación y lista de empaque. Para un pedido de alimentador de 50 unidades, SOLARTODO puede estandarizar patrones de perforación y ubicaciones de ménsulas controladas por plantilla para que las tolerancias de instalación permanezcan constantes en el posicionamiento de conductores trifásicos.

El control de calidad debe incluir inspección dimensional, inspección visual de soldadura, revisión del recubrimiento de zinc, trazabilidad del certificado de material y ensamblaje de prueba para aprobación de primer artículo. Para compras B2B, esto crea 4 puntos de control prácticos: certificado de acero antes de la fabricación, inspección de soldadura antes del galvanizado, inspección de galvanizado antes del empaque y verificación final de empaque antes del envío.

Configuración eléctrica

La configuración eléctrica estándar es 1 circuito a 10 kV con 1 conductor por fase, normalmente usando conductores ACSR o AAAC seleccionados por el diseñador de la línea. Los aisladores poliméricos compuestos suelen preferirse para alimentadores exteriores de 10 kV porque son más ligeros que los de porcelana, tienen mayor resistencia al impacto y pueden reducir la mano de obra de reemplazo cuando el vandalismo o las roturas durante el transporte son una preocupación.

La puesta a tierra se especifica con un objetivo de resistencia de pie de torre inferior a 10 ohm para servicio estándar e inferior a 4 ohm en zonas de alta actividad de rayos o sitios industriales sensibles. Un kit de puesta a tierra normalmente incluye un conductor de bajada, abrazadera, varilla de tierra o conductor enterrado y punto de prueba, pero el rendimiento final depende de la resistividad del suelo medida en ohm-metros y de la variación estacional de humedad.

OPGW suele ser más común en rutas de mayor tensión o críticas para comunicaciones, pero los proyectos de distribución de 10 kV aún pueden integrar comunicación por fibra mediante cable ADSS separado o equipos de monitoreo montados en poste. Cuando se requiere automatización del alimentador, el poste puede soportar sensores compactos, 1 gabinete de comunicación o 1 suministro auxiliar de baja tensión dentro de los límites mecánicos aprobados por el ingeniero del proyecto.

Aplicaciones

Esta torre tangente de 12 m 10 kV es adecuada para caminos de colectores de media tensión en plantas solares, alimentadores de parques industriales, mejoras de distribución rural, líneas de extensión suburbanas y corredores compactos de servicios públicos. En un tramo recto de distribución de 1 km usando un vano promedio de 60 m, un diseño preliminar puede requerir alrededor de 17 estructuras tangentes antes de añadir ubicaciones de ángulo, terminales, interruptores y postes de transformador.

Para un escenario representativo de planta solar en MENA, suponga un alimentador colector de 10 kV que recorre 1.2 km desde grupos de estaciones inversoras hasta una bahía de transformador elevador, con vanos de 60 m, tolerancia de hielo de 15 mm usada como marcador mecánico conservador y puesta a tierra inferior a 10 ohm en cada poste. El recuento resultante de estructuras tangentes puede rondar las 20 unidades, excluyendo 2 estructuras terminales y cualquier poste especial para cruce de carretera.

El diseño también es relevante para corredores de infraestructura inteligente donde el suministro de media tensión soporta iluminación, refugios de telecomunicaciones, cámaras de seguridad, equipos de tráfico o estaciones de bombeo. Los ingenieros pueden revisar antecedentes de diseño relacionados en aprender sobre el tema y comparar opciones de alimentadores de distribución con aprender sobre el tema antes de fijar selecciones de conductor, aislador y herrajes de cabeza de poste.

Análisis de inversión EPC y estructura de precios

El alcance EPC de SOLARTODO incluye ingeniería, compras, construcción, puesta en servicio y una garantía de 1 año para cada paquete de torre de 12 m 10 kV. La ingeniería cubre confirmación de cargas, supuestos de cimentación, planos y lista de materiales; las compras cubren acero galvanizado, aisladores, herrajes y empaque; la construcción cubre cimentación, montaje, puesta a tierra e inspección; la puesta en servicio cubre verificaciones mecánicas y documentos de preparación para línea energizada.

Para el análisis de ROI, la comparación de menor coste es un poste básico de madera u hormigón, pero esas alternativas pueden requerir reemplazos más frecuentes, equipos de manipulación más pesados o una personalización de cabeza de poste menos flexible durante un horizonte de planificación de 50 años. Frente a una torre de celosía pequeña atornillada convencional, la opción tubular redonda con unión por encaje puede reducir los pasos de montaje alrededor de un 20-30% en tramos repetitivos en línea recta, lo que puede acortar el tiempo de cuadrilla cuando 50 o más torres se instalan bajo una sola movilización.

Un paquete representativo de alimentador de 100 torres a un punto medio EPC de USD 4,120 por torre equivale a unos USD 412,000 antes del descuento por volumen y a unos USD 370,800 después de un descuento por volumen de 10%. Si el montaje estandarizado por encaje reduce la mano de obra de campo y la espera de grúa en USD 80 por torre frente a una alternativa atornillada, los ahorros anualizados de mantenimiento e instalación durante un periodo interno de planificación de 10 años pueden respaldar un periodo de recuperación inferior a 5 años para la prima incremental del poste de acero.

Las condiciones de pago son 30% de depósito T/T más 70% contra conocimiento de embarque, o 100% mediante L/C irrevocable a la vista para instrumentos bancarios calificados. Puede hablarse de financiación de proyecto para paquetes superiores a USD 1,000,000, y la correspondencia técnico-comercial debe enviarse a [email protected] con la longitud de línea en km, nivel de tensión, tipo de conductor, velocidad de viento, espesor de hielo, informe de suelo y fecha objetivo de entrega.

Compras y personalización

Los equipos de compras deben especificar 7 datos antes de la cotización: país del proyecto, tensión nominal de 10 kV, longitud de ruta en km, tipo de conductor, velocidad de viento de diseño, espesor de hielo y clase de suelo de cimentación. Con esos 7 datos, SOLARTODO puede dimensionar el fuste, confirmar el solape de la unión por encaje, seleccionar herrajes de aislador, estimar el volumen de empaque y alinear el nivel comercial FOB, CIF o EPC.

Las opciones de personalización incluyen ajustes de altura de poste de 10 m a 15 m, 1 o 2 circuitos, aisladores de porcelana o compuestos, puesta a tierra estándar o para alta actividad de rayos y geometría de ménsulas para aplicaciones con conductores ACSR, AAAC o cubiertos. La variante indicada de 12 m sigue siendo la base cuando el vano es de 60 m y la ruta es principalmente una alineación tangente recta.

Logística, instalación y puesta en servicio

Para logística de exportación, el diseño con unión por encaje permite dividir un poste de 12 m en secciones anidadas más cortas, mejorando la planificación de contenedores y reduciendo la exposición de transporte sobredimensionado. El precio CIF entregado incluye flete marítimo y seguro, pero la entrega interior, aranceles aduaneros, IVA, demora portuaria y equipos de izado en sitios remotos deben evaluarse por separado para cada país y cada paquete de 50 unidades o 100 unidades.

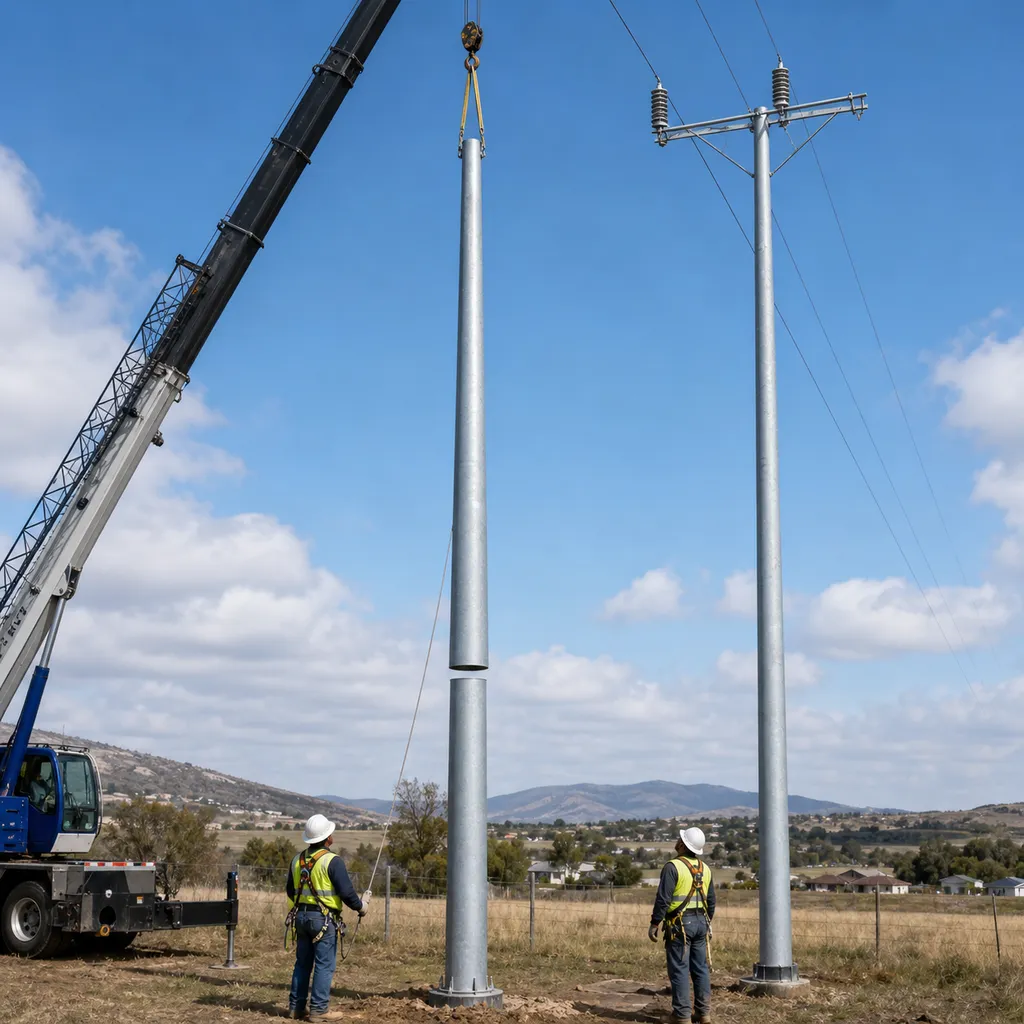

La instalación normalmente sigue 6 pasos: ejecución de cimentación, inspección de secciones de poste, ensamblaje por encaje, montaje vertical, instalación de herrajes de cabeza de poste y prueba de puesta a tierra. Antes de la energización, el contratista debe registrar verticalidad del poste, par de apriete de pernos cuando aplique, condición de aisladores, despeje de conductores, resistencia de puesta a tierra y rotulado de línea para cada número de estructura.

La puesta en servicio no debe tratarse solo como un trámite documental, porque una línea de distribución de 10 kV depende del despeje mecánico, la flecha del conductor, el espaciamiento de fases y la continuidad de puesta a tierra. Un registro práctico de aceptación incluye 1 juego de planos conforme a obra, 1 informe de prueba de puesta a tierra, 1 lista de verificación de inspección, 1 paquete de certificados de material y 1 fecha de inicio de garantía para cada tramo de línea energizado.

Fuentes de datos y contexto de mercado

La lógica de ingeniería de esta página hace referencia a IEC 60826:2017 para principios de carga de líneas aéreas, IEEE 738-2023 para cálculos de capacidad térmica de conductores, ASCE 10-15 para conceptos de diseño de estructuras de transmisión de acero, GB 50545 para práctica de ingeniería de líneas aéreas en proyectos de origen chino, análisis de transición de redes IEA 2023, análisis de inversión en transición energética IRENA 2023 y NREL PVWatts 2025 como referencia de contexto para proyectos solares.

Dado que no se proporcionó una referencia verificada de despliegue de cliente para esta torre exacta de 12 m 10 kV con unión por encaje, esta página no afirma ninguna cantidad comprada, proyecto instalado, resultado de campo certificado ni resultado de desempeño aprobado por cliente. Todos los precios son rangos indicativos en USD para planificación de compras de 2026 y requieren una cotización específica del sitio antes de adjudicar el contrato.
