Monitoreo de almacenamiento de grano 6ha - monitoreo NB-IoT de silos para 5,000 tons

Monitoreo de almacenamiento de grano 6ha es un paquete de monitoreo de almacenamiento NB-IoT con energía solar para 6 hectáreas de infraestructura logística de grano y hasta 5,000 tons de capacidad en silos o almacenes. El sistema utiliza 11 sensores para rastrear temperatura, humedad, CO2, O2, etileno y actividad de insectos en intervalos de 10 minutos, con precios EPC llave en mano de $2,052 a $2,592.

Esta configuración pertenece a la línea de productos Sistema IoT de Monitoreo de Agricultura Inteligente de SOLARTODO, con la variante de almacenamiento optimizada para operación de silo de grano en lugar de riego o medición meteorológica de campo. Los compradores B2B pueden Ver todos los productos del Sistema IoT de Monitoreo de Agricultura Inteligente, Configurar su sistema en línea o Solicitar una cotización personalizada para proyectos superiores a 1 sitio o 5,000 tons.

Alcance de aplicación

El paquete de almacenamiento 6ha está diseñado para elevadores de grano, depósitos interiores, fábricas de alimento balanceado, almacenes de semillas y cooperativas agrícolas que operan de 1 a 6 zonas de almacenamiento dentro de un patio logístico compacto. Una lista típica de uso incluye 1 nodo maestro de almacenamiento NB-IoT, 10 sondas de cable distribuidas o sensores puntuales, 1 kit de energía solar media, 1 suscripción profesional a la nube y 1 paquete de puesta en marcha EPC.

Las variables monitoreadas cubren 6 categorías de riesgo de almacenamiento: acumulación de calor, migración de humedad, CO2 elevado, agotamiento de oxígeno, actividad biológica relacionada con etileno y movimiento de insectos. La guía de almacenamiento de grano de la FAO identifica el equilibrio de humedad alrededor de 65% a 70% de humedad relativa como umbral crítico para el almacenamiento prolongado de alimentos, y describe los puntos calientes relacionados con insectos que superan 40°C como un riesgo de deterioro que se propaga (fundamentos de almacenamiento de la FAO).

En comparación con una ruta convencional de inspección manual que toma muestras en 1 a 2 puntos por contenedor cada 1 a 7 días, este sistema registra 11 puntos de medición cada 10 minutos, generando hasta 1,584 lecturas de sensores por día. La ventaja práctica no es una promesa garantizada de rendimiento; es una detección más rápida de gradientes anómalos que pueden activar aireación, volteo, revisión de fumigación o inspección del operador antes de que el riesgo se expanda por 5000 tons.

Arquitectura del sistema

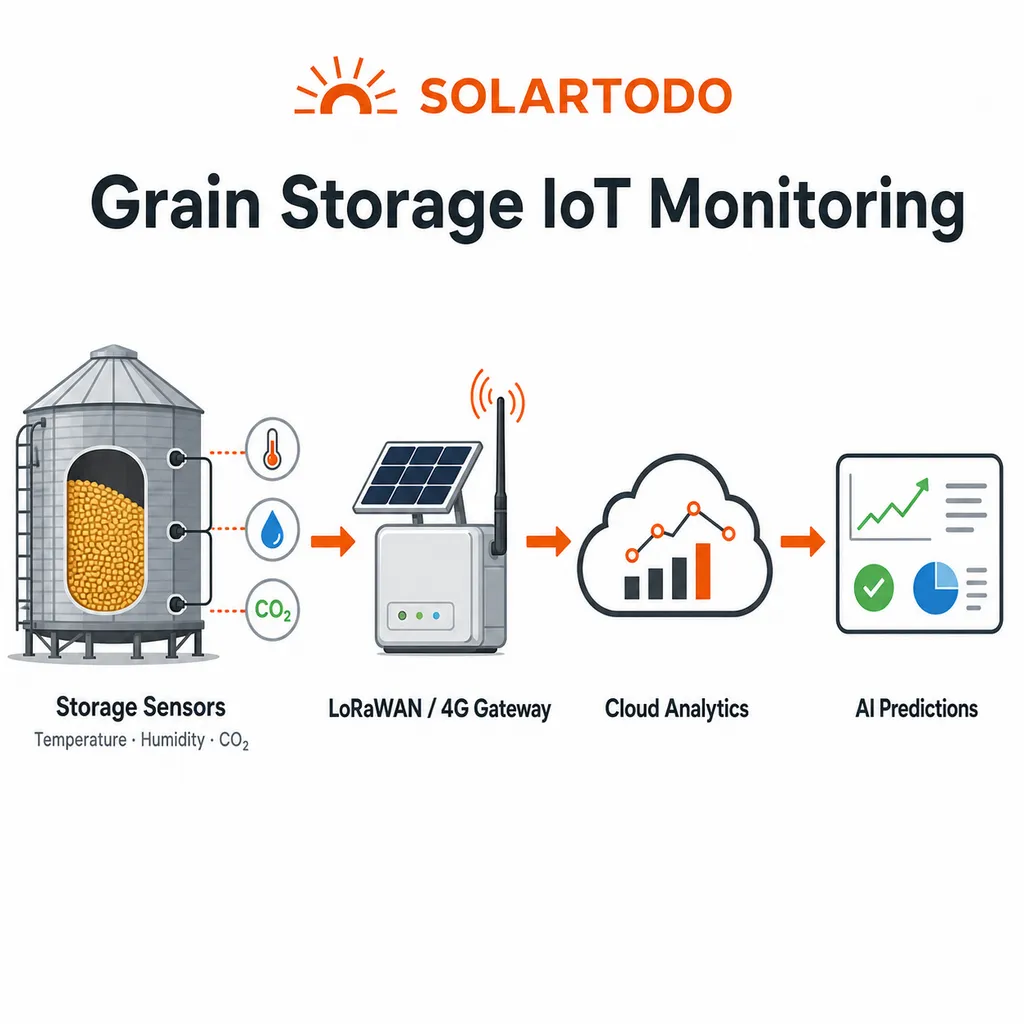

La arquitectura tiene 4 capas: sensado dentro del silo, recolección perimetral con energía solar, transmisión celular NB-IoT y analítica en la nube. Cada sensor de almacenamiento informa temperatura y humedad, mientras que los canales de gases y biológicos monitorean CO2, O2, etileno y actividad de insectos para diagnósticos de alerta temprana en entornos de grano sellados o semisellados.

Se utiliza NB-IoT porque esta configuración 6ha no requiere una pasarela local, lo que la hace práctica para patios de almacenamiento donde los silos están separados por estructuras metálicas, carriles de camiones y estaciones de pesaje. 3GPP completó la estandarización de NB-IoT en Release 13 en 2016, y GSMA describe NB-IoT y LTE-M como tecnologías de área amplia y baja potencia especificadas mediante Releases 13 a 17 para despliegues de IoT celular (NB-IoT de 3GPP; Guía de IoT móvil de GSMA).

La capa de energía utiliza un kit solar medio, normalmente de clase 80W, combinado con una batería LFP y una envolvente exterior con clasificación IP67. La investigación de IRENA sobre energía renovable descentralizada señala que las renovables fuera de red apoyan el procesamiento poscosecha, la conservación de alimentos, el almacenamiento y el transporte, lo que es directamente relevante para patios de almacenamiento sin energía de red fiable las 24 horas (renovables agroalimentarias de IRENA).

Especificaciones técnicas

La configuración estándar cubre 6 hectáreas, 11 sensores, intervalos de datos de 10 minutos, comunicación NB-IoT, energía solar media y un nivel profesional de nube. La base de capacidad de almacenamiento es 5,000 tons, adecuada para depósitos de grano pequeños y medianos que usan múltiples silos de acero o 1 bloque de almacén.

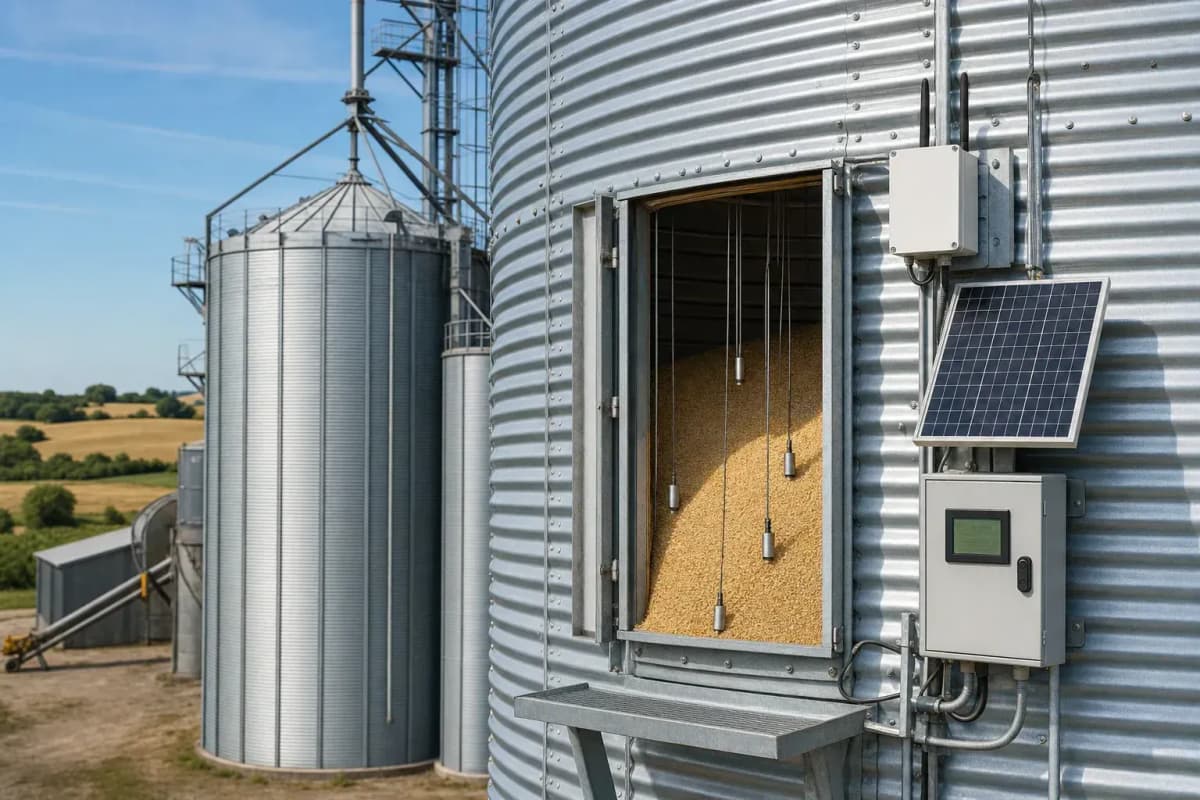

La colocación de sensores normalmente utiliza 3 profundidades verticales por cable en contenedores de alto riesgo y 1 a 2 puntos de referencia cerca de ventilaciones, conos de descarga o zonas conocidas de condensación. El objetivo es el mapeo de temperatura, no la clasificación de mercancías con grado de laboratorio; los equipos de compras deben seguir manteniendo medidores de humedad calibrados y registros de pesaje para la liquidación comercial.

La envolvente y los sensores de campo deben especificarse según las clases de protección contra ingreso IEC 60529 IP67 o IP68 cuando existan lavado exterior, polvo y conductos montados en techo. Los módulos solares pueden especificarse según IEC 61215 e IEC 61730, mientras que el transporte de baterías LFP y la aceptación del paquete suelen referenciar UN38.3 e IEC 62619 según las normas del mercado de destino.

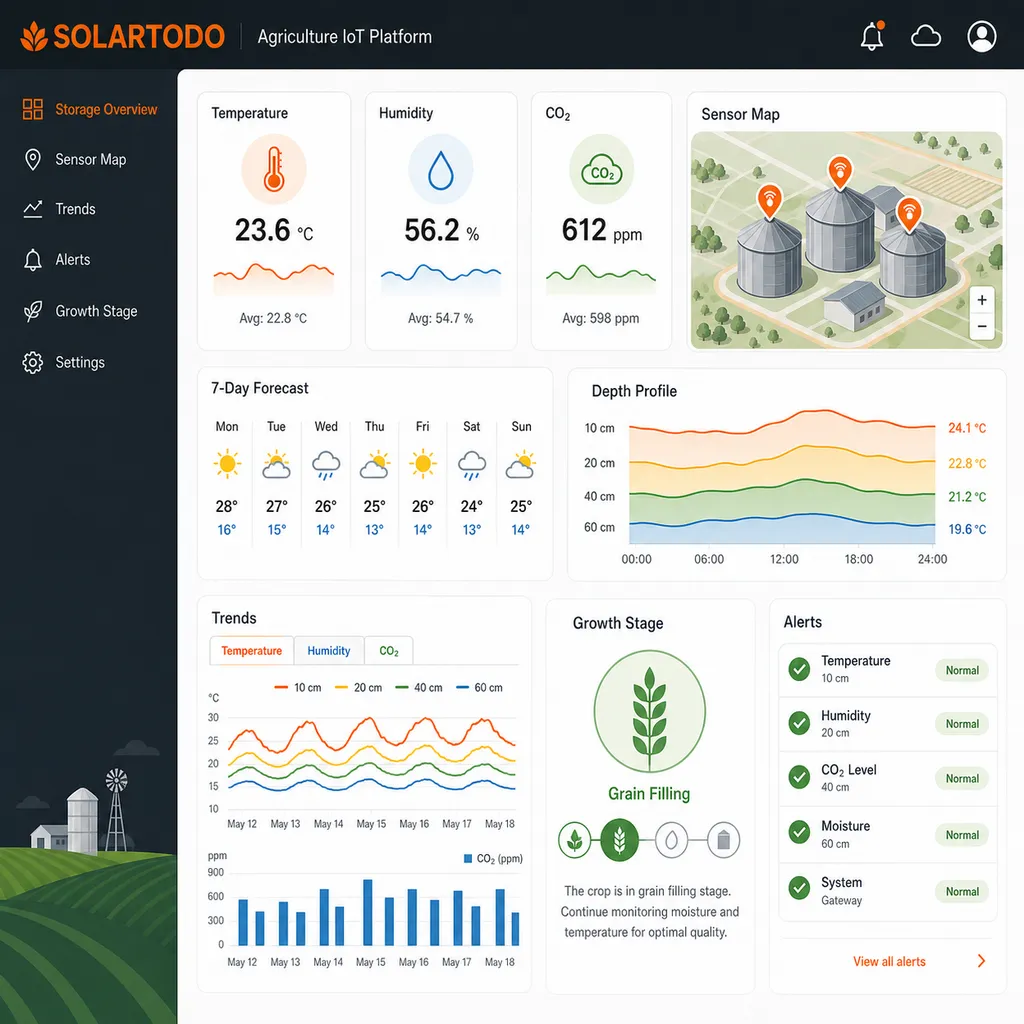

Monitoreo en la nube

El nivel profesional de nube almacena estado en tiempo real, tendencias históricas, reglas de alarma y modelos de predicción asistidos por IA para 11 dispositivos o canales. Los paneles normalmente incluyen 6 familias de tendencias: tasa de aumento de temperatura, deriva de humedad, incremento de CO2, descenso de O2, anomalía de etileno e índice de actividad de insectos.

Las alertas pueden configurarse con 3 niveles de escalamiento: aviso, advertencia y crítico. Por ejemplo, un aumento de 2°C sobre una línea base definida, una excursión de humedad por encima de un límite definido por el comprador o un pico de CO2 pueden generar SMS, correo electrónico y notificaciones push de app dentro del intervalo de datos seleccionado y las condiciones de red.

La API REST permite integración de terceros con sistemas de gestión de almacenes, pantallas SCADA, controladores de aireación o paneles de compras. IEEE 2992-2025 establece prácticas recomendadas para la expresión, el intercambio y el procesamiento de datos de agricultura inteligente, lo que refuerza la necesidad de etiquetas estructuradas, nomenclatura consistente y protocolos de transferencia interoperables en sistemas agrícolas multiproveedor (IEEE 2992-2025).

Los informes en la nube también están alineados con la tendencia más amplia de digitalización en energía e infraestructura. El análisis de digitalización de la IEA informó USD 47 billion de inversión global en infraestructura eléctrica digital y software en 2016, lo que ilustra por qué los proyectos de almacenamiento agrícola combinan cada vez más sensores, plataformas de datos y energía distribuida en lugar de medidores independientes (Digitalización y energía de la IEA).

Escenario representativo

Para un escenario representativo de cooperativa de grano en MENA, suponga 5,000 tons de trigo almacenadas en 4 silos de acero en un patio logístico de 6ha, con temperaturas de techo en verano superiores a 45°C y cortes de red de 2 a 6 horas por mes. El diseño EPC ubicaría 11 puntos de monitoreo en capas superiores, medias e inferiores del grano, con retorno NB-IoT y energía de respaldo solar media dimensionada para operación desatendida.

En este escenario, el operador compara 2 métodos operativos: inspección manual cada 48 horas frente a monitoreo digital de 10 minutos con escalamiento de alarmas. El sistema digital no reemplaza permisos de fumigación, protocolos de muestreo ni reglas de bloqueo de seguridad, pero puede reducir los intervalos de inspección a ciegas en aproximadamente 99.65%, de 2,880 minutos a 10 minutos por ciclo de datos.

Si un lote de grano de 5,000-ton se valora en solo $220 por ton, la exposición de inventario es $1.10 million, por lo que un paquete de monitoreo EPC de $2,052 a $2,592 representa aproximadamente 0.19% a 0.24% del valor de la mercancía almacenada. Esta es una relación de control de riesgo, no una cifra de ahorro garantizado, y debe validarse frente al historial local de deterioro, términos de seguro y costo laboral de inspección.

Comparación con alternativas convencionales

Un enfoque convencional de almacenamiento usa termómetros manuales, muestreo manual de humedad, registros en papel e inspección visual periódica a intervalos de 1 a 7 días. El sistema SOLARTODO 6ha aumenta la densidad de monitoreo a 11 puntos fijos y reduce la latencia de medición a 10 minutos, al mismo tiempo que evita una pasarela LoRaWAN local porque NB-IoT se comunica directamente mediante la red celular.

En comparación con una modernización solo cableada, el diseño solar NB-IoT puede reducir zanjas, tendido de conductos y trabajo de gabinete de pasarela en un patio de 6ha. En comparación con un programa solo manual, crea evidencia histórica continua para revisión de seguros, auditorías de compras, disputas de calidad y planificación de mantenimiento a lo largo de al menos 365 días de registros en la nube.

Análisis de inversión EPC y estructura de precios

La entrega EPC llave en mano incluye 5 alcances de trabajo: estudio de ingeniería, adquisición, construcción o montaje, puesta en marcha y soporte de garantía. El paquete EPC de SOLARTODO para este sistema de monitoreo de almacenamiento de grano 6ha incluye revisión del diseño de sensores, configuración de energía solar, activación de dispositivos NB-IoT, configuración de nube, ajuste de reglas de alarma, capacitación de operadores y 1 año de soporte.

El ROI depende del valor de la mercancía, historial de merma, costo laboral y reglas de seguro. Para un punto medio EPC representativo de $2,300 y una base de inventario de 5,000-ton a $220 por ton, evitar solo 0.25% de pérdida de calidad prevenible equivale a $2,750, lo que implica una recuperación simple cercana a 10 meses bajo esa suposición.

Los ahorros anuales también pueden provenir de menor mano de obra de inspección, menos eventos de aireación de emergencia y mejor documentación para reclamaciones de calidad. Si 2 horas de personal por semana se reemplazan o redirigen a $12 por hora, el valor laboral por sí solo es de aproximadamente $1,248 por año, antes de contar cualquier beneficio de calidad del grano por detección más temprana de puntos calientes.

Las condiciones de pago son 30% de depósito T/T más 70% contra copia B/L, o 100% L/C irrevocable a la vista para compradores aprobados. La financiación de proyectos puede discutirse para programas superiores a $1,000K, y las solicitudes técnicas o comerciales pueden enviarse a [email protected] con cantidad de silos, país, operador celular y calendario de despliegue de 12 meses.

Normas y notas de adquisición

El sistema se especifica en torno a protección contra ingreso IEC 60529, cumplimiento de módulos solares IEC 61215 e IEC 61730, documentación de baterías IEC 62619 o UN38.3 cuando corresponda, y principios de integración agrícola tipo ISO 11783 para datos estructurados de máquinas y sistemas agrícolas. La API en la nube debe revisarse frente a la política de ciberseguridad, retención de datos y control de acceso del comprador antes de la puesta en marcha.

El monitoreo de gases debe tratarse como inteligencia operativa, no como autorización de entrada a espacios confinados. La guía de fumigación de la FAO advierte que atmósferas con menos de 10% de oxígeno o CO2 elevado pueden crear riesgos rápidos para la seguridad humana, por lo que los operadores deben usar monitores portátiles de gas certificados y seguir las regulaciones locales de espacios confinados antes de entrar en cualquier contenedor o sala sellada (seguridad de fumigación de la FAO).

Recursos relacionados de SOLARTODO

Los compradores que comparan monitoreo de almacenamiento con paquetes de clima de campo, plagas, suelo o riego pueden usar la página de familia de productos para selección a nivel de sistema entre 6 tipos de monitoreo de agricultura inteligente. Para antecedentes de ingeniería, Conozca el tema ofrece artículos relacionados sobre monitoreo IoT, kits de energía solar, integración de datos agrícolas y mantenimiento predictivo basado en la nube.

Para equipos de compras, el flujo de trabajo recomendado tiene 4 pasos: confirmar la capacidad de almacenamiento en tons, marcar 11 posiciones de sensores en un plano de silo, verificar la cobertura NB-IoT con el operador local y solicitar una cotización con término de entrega FOB, CIF o EPC. Este proceso normalmente produce una cotización más clara que una solicitud genérica de precio, porque la longitud del cable, la altura de montaje y la certificación del operador pueden cambiar el precio final instalado de 5% a 15%.
