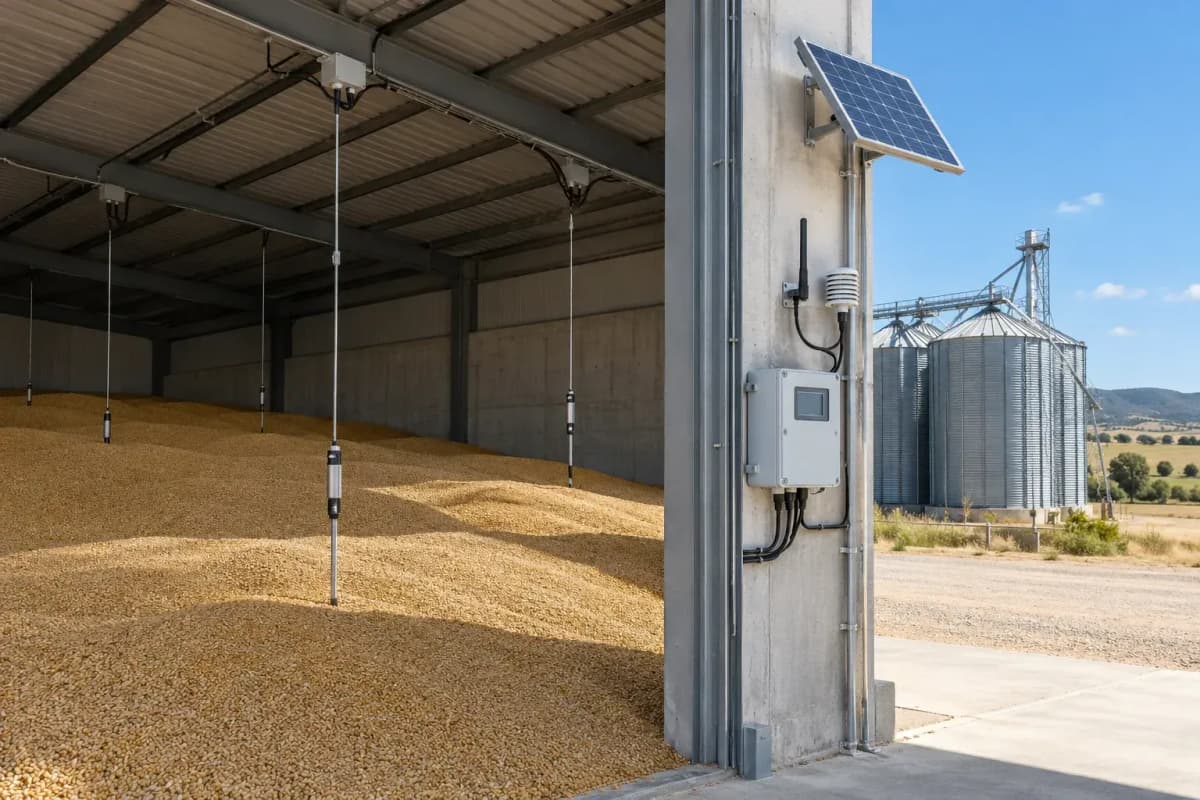

Monitoreo de almacenamiento de granos 6ha - Sistema IoT solar 4G para silos con 12 sensores

Monitoreo de almacenamiento de granos 6ha es un paquete IoT de agricultura inteligente para operaciones de almacenamiento de granos de 6 hectáreas o un sitio de silo/almacén de 5,000 tons, que utiliza 12 puntos de sensores, comunicación 4G, energía solar media y monitoreo estándar en la nube. El sistema controla 6 parámetros de riesgo de almacenamiento: temperatura, humedad, CO2, O2, etileno y actividad de insectos, con un intervalo de datos predeterminado de 10-minute configurable de 1 a 60 minutes.

SOLARTODO diseña este paquete para operadores B2B que necesitan visibilidad documentada del estado del grano en 1 patio de almacenamiento, 1 o más silos, o un conjunto de almacenes que atiende una finca de 6 ha o una instalación de acopio. El sistema se posiciona dentro de la línea de productos Sistema IoT de monitoreo agrícola inteligente, y los compradores pueden Ver todos los productos del Sistema IoT de monitoreo agrícola inteligente, Configurar su sistema en línea, o Solicitar una cotización personalizada para alcance EPC específico por país, opciones de tarjeta SIM y longitudes de cable para silos.

Arquitectura del sistema

La configuración de 6 ha utiliza 12 puntos de medición distribuidos a través de la profundidad del grano, zonas junto a paredes, espacio superior bajo techo y áreas con riesgo de aireación, de modo que el operador pueda comparar al menos 4 niveles verticales y 3 posiciones horizontales en un mapa típico de silo. El monitoreo multipunto es importante porque la guía de almacenamiento de granos de la FAO señala que los cereales tienen baja conductividad térmica, lo que significa que los cambios localizados de temperatura pueden permanecer ocultos durante largos periodos si no se miden en múltiples posiciones; la FAO también vincula temperaturas más altas, humedad, insectos y condensación con la pérdida de calidad en grano almacenado fundamentos de almacenamiento de la FAO.

La arquitectura tiene 5 capas funcionales: sondas de sensores, nodo local de adquisición, pasarela 4G, subsistema de energía solar-LFP y panel estándar en la nube. El enlace 4G LTE se selecciona por su mayor ancho de banda frente a redes solo de baja potencia, con soporte para carga rápida de alarmas, retransmisión tras la recuperación de red y evidencia opcional de imagen o video cuando un sitio de almacenamiento añade cámaras trampa en una fase posterior.

Cada instalación de 12 puntos normalmente se alimenta con un kit solar de clase 80 W con una batería LFP dimensionada para operación exterior sin mantenimiento bajo ciclos típicos de trabajo agrícola. La IEA informó que las adiciones de capacidad de electricidad renovable alcanzaron aproximadamente 507 GW en 2023 y fueron casi 50% superiores a 2022, mientras que se espera que la solar fotovoltaica y la eólica dominen las nuevas adiciones renovables; esto respalda el uso de energía solar compacta para cargas IoT agrícolas distribuidas donde abrir zanjas para red eléctrica no es económico Renovables 2023 de la IEA.

Especificaciones técnicas

El paquete estándar cubre 6 hectáreas y una capacidad nominal de almacenamiento de 5,000-ton, con 12 sensores que muestrean en intervalos de 10-minute para 144 lecturas por sensor por día y 1,728 lecturas por sistema por día antes de metadatos de eventos. Los datos pueden configurarse de 1 a 60 minutes, lo que permite comprobaciones de puesta en marcha de alta resolución durante los primeros 7 days y operación de menor ancho de banda durante periodos de almacenamiento estable.

Los 6 parámetros monitoreados se seleccionan porque el deterioro del grano almacenado normalmente combina actividad biológica, migración de humedad, agotamiento de oxígeno y calentamiento localizado. La documentación poscosecha de la FAO indica que los hongos y muchos agentes de deterioro requieren humedad, oxígeno y temperatura adecuada, mientras que insectos, ácaros y microorganismos pueden generar calor en productos almacenados; esto hace que el monitoreo combinado de temperatura, humedad, O2, CO2 y actividad de insectos sea más informativo que 1 sola sonda de temperatura manual de pérdidas poscosecha de la FAO.

Las envolventes ambientales se especifican alrededor de diseños de sensores IP67 o IP68 cuando la lista final de materiales requiere protección contra polvo y agua. IEC 60529 define la clasificación del Código IP para envolventes eléctricas hasta 72.5 kV, por lo que los equipos de compras pueden referenciar un marco reconocido de protección contra ingreso en lugar de una afirmación de impermeabilidad solo del proveedor IEC 60529.

El modelo de datos es compatible con integración de gestión agrícola mediante campos de API REST para marca de tiempo, ID de silo, ID de sensor, profundidad, temperatura, humedad relativa, CO2, O2, etileno, conteo de eventos de insectos, voltaje de batería, intensidad de señal y estado de alerta. ISO 11783-1:2017 define una red de datos serie para la comunicación de maquinaria agrícola y forestal, y SOLARTODO utiliza el mismo principio de intercambio estructurado de datos agrícolas al mapear mediciones de almacenamiento hacia paneles de terceros o sistemas ERP ISO 11783-1:2017.

Monitoreo en la nube

El nivel estándar en la nube proporciona panel en tiempo real, gráficos de tendencias, alarmas de múltiples umbrales, estado de salud de sensores, exportación histórica y alertas por SMS, correo electrónico y notificaciones de aplicación. Con 12 sensores y lecturas de 10-minute, un responsable de compras recibe 1,728 registros diarios, mientras que un ingeniero puede establecer 3 niveles de alarma por parámetro, como advertencia temprana, inspección de mantenimiento y revisión urgente de aireación o fumigación.

Para almacenamiento de granos, las vistas en la nube más útiles son tasa de cambio de 24-hour, gradiente de 7-day, mapa térmico de 30-day y desviación entre sensores. Un aumento de 2 °C entre puntos de profundidad adyacentes, una divergencia de humedad de 5 puntos porcentuales o un aumento persistente de CO2 pueden activar una inspección antes de que la condición sea visible en una escotilla, reduciendo la dependencia de rondas de muestreo manual que pueden ocurrir solo 1-4 veces por semana.

La guía de la WMO es relevante cuando el proyecto también conecta datos meteorológicos del patio, porque WMO-No. 8 cubre instrumentos y métodos de observación, incluidas estaciones meteorológicas automáticas y prácticas de medición. Para proyectos solo de almacenamiento, SOLARTODO aún puede alinear el sellado temporal, las notas de ubicación de sensores y los registros de control de calidad con la disciplina de observación estilo WMO, de modo que el conjunto de datos de almacenamiento de 6 ha siga siendo auditable durante 12 months Guía WMO No. 8.

Control de riesgos en almacenamiento de granos

Un programa convencional de inspección de almacenamiento puede depender de sondas manuales de temperatura, libros de registro manuales y criterio del trabajador, a menudo produciendo 1 registro por punto de inspección por día o menos. Este paquete IoT puede producir 1,728 registros por día, lo que representa un aumento de densidad de datos de 100x a 1,000x en comparación con registros manuales semanales en 12 posiciones, según la frecuencia de inspección previa del comprador.

Los insectos son un impulsor primario del riesgo de almacenamiento, y el material técnico de la FAO informa que la temperatura óptima para muchos insectos de almacenamiento ronda los 30 °C a 75% de humedad relativa, con desarrollo en un rango aproximado de 17-35 °C. La plataforma SOLARTODO usa estos umbrales biológicos conocidos para señalar 2 riesgos combinados: condiciones cálidas y húmedas que favorecen el crecimiento de insectos y firmas térmicas localizadas que pueden indicar actividad de insectos o microbiana guía de insectos de la FAO.

Las referencias de atmósfera controlada y almacenamiento hermético también respaldan el monitoreo de gases, porque el agotamiento de oxígeno y el aumento de CO2 pueden indicar actividad biológica o control intencional de atmósfera. El material de la FAO sobre almacenamiento en atmósfera controlada describe niveles de O2 por debajo de 1.2% para control completo de insectos bajo condiciones definidas de tiempo y temperatura, mientras que otra guía de la FAO señala que los insectos almacenados pueden verse afectados cuando el O2 cae hacia dígitos bajos; SOLARTODO no afirma desempeño de fumigación, pero proporciona a los operadores 2 canales de gas para apoyo a decisiones manual de fumigación de la FAO.

El etileno se incluye como parámetro de sensor configurable porque algunos almacenes agrícolas mixtos manejan fruta, semillas o materiales de cultivos en transición donde los gases de maduración deben separarse de las decisiones de almacenamiento de cereales. En un silo puro de trigo, maíz o arroz, el etileno puede desactivarse o usarse como indicador de contaminación y almacenamiento cruzado, mientras que CO2, O2, temperatura, humedad y actividad de insectos siguen siendo los 5 canales principales.

Escenario representativo

Para un escenario representativo de terminal de granos en MENA, suponga 5,000 tons de trigo almacenadas en 2 silos conectados en un patio logístico de 6 ha, con temperaturas ambientales diurnas superiores a 35 °C durante 90 días de verano y personal de inspección que visita cada silo 1 vez por día. Un sistema SOLARTODO de 12 sensores coloca 8 puntos de cable de temperatura-humedad dentro de la masa de grano, 2 puntos de gas en zonas de espacio superior/aireación y 2 sensores de actividad de insectos cerca de áreas de entrada y descarga.

En ese escenario, el sistema puede comparar cambios de 10-minute contra líneas base de 24-hour y 7-day, de modo que un aumento localizado de 2-3 °C, un incremento de humedad relativa de 5-10% o conteos anormales de insectos puedan generar una alerta por SMS y aplicación antes de una auditoría de calidad semanal. El resultado no es una reducción de pérdidas garantizada, porque el tipo de grano, humedad, práctica de fumigación y disciplina de almacenamiento varían, pero ofrece a los operadores una capa medible de advertencia más temprana en 12 ubicaciones.

En comparación con una alternativa convencional que usa 1 sonda manual y hojas de papel, el diseño IoT reduce la dependencia de inspección manual en aproximadamente 80-90% para el registro rutinario de condiciones, al tiempo que aumenta la frecuencia de medición registrada de 7 lecturas por semana a 10,080 lecturas por semana por sistema. El operador conserva el muestreo manual para verificación de humedad, identificación de plagas y clasificación comercial, pero el sistema automatizado prioriza dónde deben realizarse esas 3 comprobaciones manuales.

Aplicaciones

Esta variante de 6 ha es adecuada para silos de granos, almacenes de semillas, fábricas de piensos, centros cooperativos de recolección, parques rurales de almacenamiento y depósitos de reservas de seguridad alimentaria con hasta 5,000 tons de capacidad monitoreada. Es especialmente útil cuando el propietario del activo necesita visibilidad 24/7 pero no quiere abrir zanjas para llevar red eléctrica o Ethernet a cada estructura de almacenamiento.

La misma plataforma IoT de agricultura inteligente puede expandirse más allá del almacenamiento hacia monitoreo meteorológico, de suelo, plagas, calidad del agua, riego y crecimiento de cultivos, usando la misma API REST y estructura de cuenta en la nube. Los compradores que planifican una hoja de ruta por fases de digitalización agrícola pueden Consultar artículos de conocimiento como contexto y luego usar Configurar su sistema en línea para comparar paquetes solo de almacenamiento, meteorología más almacenamiento y de campo completo.

Análisis de inversión EPC y estructura de precios

El alcance EPC llave en mano incluye 5 bloques de servicio: diseño de ingeniería, compras, construcción e instalación, puesta en marcha y soporte de garantía de 1-year. La ingeniería define posiciones de sensores y rutas de cable; compras suministra sondas, pasarela, energía solar, envolvente, hardware de comunicación listo para SIM y activación en la nube; construcción cubre montaje, cableado, etiquetado e impermeabilización; la puesta en marcha valida al menos 12 canales activos y 3 rutas de alerta.

El ROI depende del valor de la mercancía, pérdidas base, costo laboral y disciplina de almacenamiento, pero un ejemplo simple de 5,000-ton muestra la escala. Si el valor del grano es USD 220 por ton, el inventario monitoreado es USD 1.10 million; prevenir solo 0.25% de pérdida de calidad o cantidad equivale a USD 2,750, lo que ya está dentro de la banda de inversión EPC de USD 2,052-2,592 antes de contar ahorros laborales.

Frente a la inspección manual, suponga 1 hora de técnico por día a USD 8 por hora durante 300 días de almacenamiento, equivalente a USD 2,400 por año en mano de obra de inspección antes de viajes e informes. Si la automatización reduce el registro manual rutinario en 70%, el ahorro laboral anual es USD 1,680; combinado incluso con USD 1,000 de riesgo evitado de degradación del grano, el retorno simple puede rondar 9-12 months para muchos sitios comerciales de almacenamiento de 5,000-ton.

Los términos de pago estándar son depósito T/T de 30% más 70% contra conocimiento de embarque, o L/C irrevocable 100% a la vista para compradores aprobados. La financiación de proyectos puede discutirse para proyectos superiores a USD 1,000K, y las preguntas técnico-comerciales pueden enviarse a [email protected] con planos de silos, tonelaje almacenado, país, operador SIM preferido y periodo de garantía requerido.

Normas, gobernanza de datos y mantenimiento

El paquete se especifica con protección de sensores IP67/IP68 alineada con IEC 60529, opciones de cumplimiento eléctrico CE/RoHS, referencias IEC 61215/IEC 61730 para compras de módulos solares cuando corresponda y mapeo estructurado de datos agrícolas estilo ISO 11783. IRENA informa que los precios de módulos solares fotovoltaicos han caído alrededor de 90% desde finales de 2009, lo que es una razón por la que los kits solares medios de 80 W ahora son económicos para nodos IoT agrícolas distribuidos costos de generación eléctrica de IRENA.

La propiedad de los datos debe definirse en la orden de compra: el comprador normalmente posee los datos del sitio, SOLARTODO aloja el espacio de trabajo estándar en la nube durante 1 year, y la exportación API permite integración con ERP, gestión de almacenes, informes de seguros o paneles nacionales de reservas alimentarias. Cada registro incluye una marca de tiempo, ID de canal y bandera de alerta, de modo que un archivo de 12-month pueda respaldar análisis de tendencias, programación de inspecciones y revisión posterior a eventos.

El mantenimiento normalmente se limita a 4 tareas trimestrales: limpiar módulos solares, inspeccionar prensaestopas, verificar deriva de sensores contra un instrumento de referencia y probar alarmas por SMS/correo electrónico/aplicación. Para entornos con polvo severo, sal o alto amoníaco, SOLARTODO recomienda un ciclo de inspección visual de 90-day y una revisión de recalibración de 12-month para sensores de gas, porque los sensores químicos pueden envejecer más rápido que las sondas de temperatura.

Notas de compra

La SKU de 6 ha se compra mejor con dimensiones de silo, tipo de grano, altura máxima de llenado, duración esperada de almacenamiento, detalles del equipo de ventilación y umbrales de alarma objetivo. Estos 5 datos permiten a SOLARTODO confirmar si el paquete predeterminado de 12 sensores es suficiente o si se justifica un mapa de 16-, 24- o 32 puntos para silos de mayor diámetro o lotes de semilla de alto valor.

Para compradores de ingeniería, la decisión clave no es si recopilar más datos, sino dónde los primeros 12 sensores producen la mayor visibilidad de riesgo. Para compradores de compras, la decisión clave es si adquirir suministro FOB para instalación local o EPC llave en mano para un paquete de responsabilidad única; SOLARTODO admite ambos modelos y puede proporcionar fichas técnicas, listas de empaque y términos de validez de cotización mediante Solicitar una cotización personalizada.
