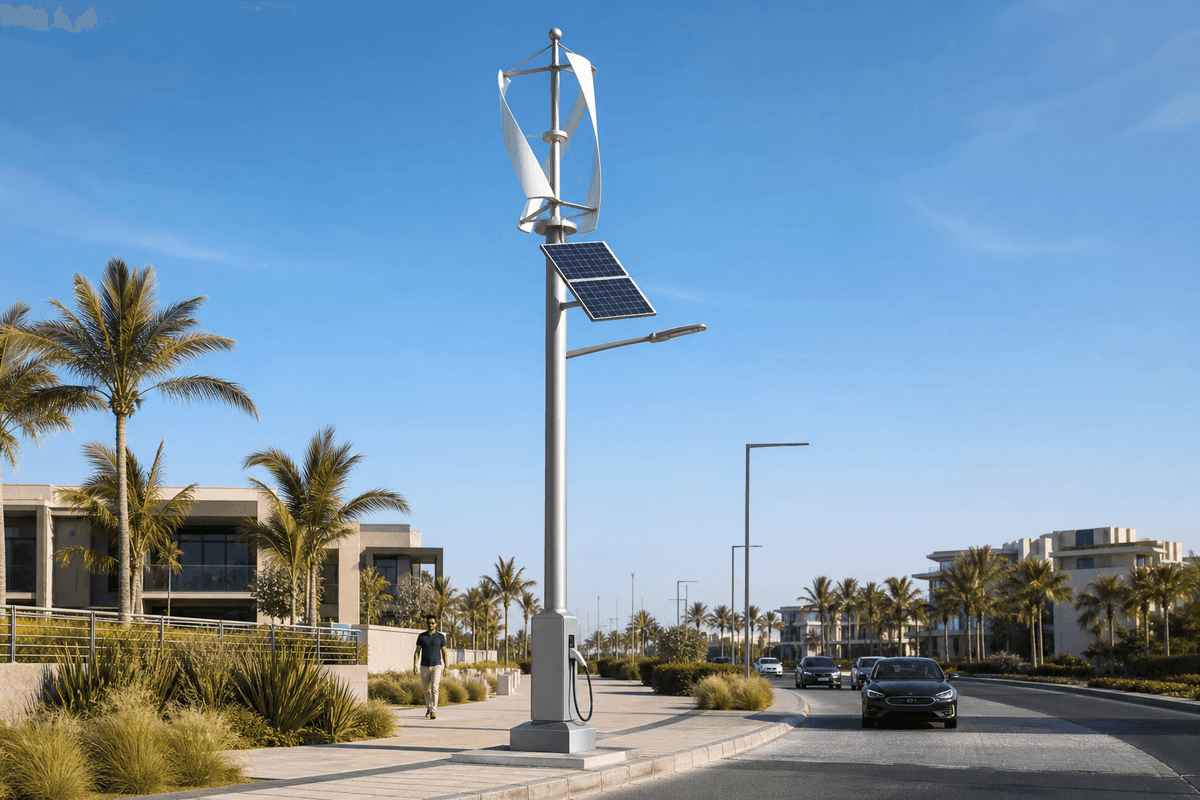

12m Poste Inteligente Híbrido Eólico-Solar con VAWT + Base de Carga EV Soldada Monocristalina - Sistema de Boulevard Híbrido 11-en-1

El 12m Wind-Solar Hybrid Smart Pole con VAWT + Monocristalino + Base Soldada para Carga de EV es una plataforma de alumbrado inteligente integrada 11-en-1 diseñada para infraestructura urbana de energía mixta, que combina un poste de acero cónico troncocónico octagonal de 12m, un luminario vial LED de 160W, una turbina eólica de eje vertical (VAWT) de 400-500W, 2 paneles solares monocristalinos con potencias nominales de 100W, 150W o 200W cada uno, almacenamiento de batería LFP de 5-15kWh y un cargador AC para EV Type 2 de 7kW u 11kW en una única estructura soldada. Los 2.2m inferiores del poste forman el gabinete de carga como un único cuerpo de acero continuo, en lugar de un pedestal separado, reduciendo la huella aproximadamente 30-40% frente a configuraciones convencionales de poste más bolardo, manteniendo la estética de bulevar y la disciplina de enrutamiento de cables.

Diseñada para el caso de uso de bulevares híbridos en las Américas, Asia Pacífico y el Sudeste Asiático, esta variante admite espaciamientos típicos de postes de 30m, 32m o 35m, con la base de ingeniería estándar en 32m. La VAWT montada en el ápice se posiciona entre 11.8m y 12.0m, mientras que el arreglo solar ocupa la zona de 10.2m a 11.2m sobre un A-frame simétrico este-oeste de 15°. Esta geometría permite captación simultánea de viento, generación solar y montaje despejado de dispositivos inteligentes, mientras que el luminario de doble brazo con inclinación hacia arriba en +8° mejora la distribución en calzadas amplias. Para compradores que comparan postes inteligentes integrados, ver todos los productos de Smart Streetlight (10-in-1 Multi-function Pole) para diferencias de configuración a nivel de plataforma.

Posicionamiento del Producto y Funciones Integradas

Este modelo híbrido insignia integra 11 subsistemas principales: VAWT, paneles solares monocristalinos, iluminación LED de 160W, cámara PTZ, sensor ambiental, columna de audio IP, unidad de llamada de emergencia, comunicaciones WiFi 6/5G, base soldada para carga de EV, pantalla LED vertical, y batería interna LFP. La unidad de comunicaciones se monta en el fuste a 8.7m, no debajo del brazo del luminario, lo que ayuda a mantener la separación RF y el acceso de servicio. La pantalla LED vertical está bloqueada para mostrar únicamente el texto “SOLARTODO Smart City”, lo que respalda el branding municipal estandarizado y reduce la complejidad de control de contenido en flotas de 50, 100 o 250+ postes.

Desde la perspectiva de planificación de infraestructura, la arquitectura híbrida está pensada para reducir la dependencia de zanjas y mejorar la resiliencia durante apagones parciales de red de 2-8 horas, dependiendo del tamaño de la batería, la carga de carga y la irradiancia/recurso eólico local. Según análisis de mercado de IRENA y IEA, los sistemas híbridos distribuidos de energía pueden mejorar la disponibilidad de la infraestructura pública mientras reducen el gasto operativo cuando las tarifas eléctricas superan $0.12-$0.25/kWh y cuando la logística de respaldo con diésel es costosa. Para desempeño de alumbrado público y seguridad, el diseño del luminario se alinea con IEC 60598 y las expectativas de módulos LED bajo IEC 62722, mientras que la selección de la interfaz de carga EV sigue los estándares IEC 62196-2 Type 2 Mennekes.

Diseño Estructural y Materiales

El poste utiliza un cuerpo de acero cónico troncocónico octagonal con protección anticorrosión por inmersión en caliente y opciones de recubrimiento arquitectónico exterior en RAL 7021 gris oscuro, RAL 9005 negro, RAL 7024 carbón, RAL 6014 verde militar, RAL 8011 bronce antiguo y RAL 1036 oro champagne. Con una altura total de 12m y una clasificación de viento de 180km/h, la estructura está destinada a bulevares costeros, campus, parques industriales, marinas y carreteras arteriales donde deben evaluarse conjuntamente la carga muerta combinada y la carga dinámica del viento, el solar, la pantalla y los dispositivos de telecomunicaciones. En la revisión de ingeniería, los diseñadores deben verificar la cimentación, la jaula de anclaje y los factores locales de ráfagas contra los requisitos del código del sitio y las suposiciones de fatiga bajo eventos recurrentes de viento.

La base soldada para carga de EV es una característica mecánica definitoria. En lugar de acoplar un bolardo de carga separado de 1.2-1.6m cerca del poste, los 2.2m inferiores se fabrican como un único gabinete de carga integrado dentro del envolvente del poste. Esta disposición reduce interfaces de coordinación civil de aproximadamente 3 sistemas a 1 sistema—poste, cargador y gabinete de batería pasan a ser un solo conjunto—, simplificando el enrutamiento de canalizaciones, reduciendo longitudes de cable expuesto en 2-5m y mejorando la resistencia al vandalismo. En términos prácticos de compra, menos gabinetes independientes también reducen la complejidad de SKU para proyectos por encima de 100 unidades.

Sistema de Generación de Energía y Almacenamiento

El subsistema eólico admite 3 opciones de VAWT: Gorlov helicoidal 400W, Darrieus tipo H 500W o Savonius de cubetas 300W. Para despliegues en bulevar con flujo de aire multidireccional, las geometrías Gorlov y Savonius pueden ofrecer una respuesta estable de baja turbulencia, mientras que la opción Darrieus puede proporcionar una salida nominal mayor bajo regímenes de viento más fuertes y uniformes. La turbina se monta en el ápice entre 11.8m y 12.0m, donde la velocidad del viento suele ser mayor que a nivel peatonal. Metodologías de referencia de NREL indican que incluso aumentos modestos en la altura de montaje pueden mejorar la captación anual de energía eólica debido al perfil vertical del viento, aunque la salida real depende de la clase de rugosidad, obstáculos y la distribución Weibull local.

El subsistema solar utiliza 2 módulos monocristalinos deep-black en calificaciones de 100W, 150W o 200W, para una capacidad total instalada de PV de 200W, 300W o 400W. El diseño simétrico este-oeste con inclinación de 15° se selecciona para ampliar la ventana de generación a lo largo de las horas de la mañana y la tarde, en lugar de maximizar solo el pico del mediodía. Esto es especialmente útil cuando el poste alimenta comunicaciones, sensado y sistemas de espera durante 12-24 horas. Basado en principios de modelado tipo NREL PVWatts, un arreglo PV de 400W en climas favorables puede producir varios cientos de kilovatios-hora anuales, apoyando cargas auxiliares y reduciendo la importación a la red para carga de baja demanda y dispositivos inteligentes.

El almacenamiento de batería se proporciona mediante un paquete LFP interno con opciones de 5kWh, 10kWh o 15kWh, ubicado dentro de la base del poste. La química fosfato de hierro y litio (Lithium iron phosphate) se selecciona ampliamente para infraestructura pública por su estabilidad térmica, larga vida útil en ciclos y características de seguridad favorables frente a algunas otras químicas de ion-litio. En un perfil típico de poste inteligente de baja demanda donde la carga EV es oportunista y no continua, una batería de 10kWh puede amortiguar la iluminación nocturna, las cargas de espera de comunicaciones, la operación de la cámara y los servicios de emergencia durante varias horas. Para seguridad e integración de la batería, los ingenieros del proyecto deben considerar IEC 62619, el código eléctrico local y las reglas de interconexión con la utilidad cuando se habilita el respaldo por conexión a red.

Módulos de Iluminación, Vigilancia y Seguridad Pública

La iluminación vial se entrega mediante un sistema LED de 160W en dos brazos simétricos con inclinación hacia arriba +8°, usando como base de eficacia 170 lm/W para un flujo luminoso nominal total de alrededor de 27,200 lúmenes. Esta salida es adecuada para bulevares, vías de acceso y zonas mixtas peatón-vehículo, según la altura de montaje, ópticas, ancho de vía y objetivos locales de iluminancia. En comparación con luminarias históricas de 250W sodio de alta presión (HPS) que comúnmente entregan una eficacia del sistema menor, el paquete LED puede reducir la demanda de electricidad para iluminación en aproximadamente 36-45%, mejorando además la reproducción cromática y la controlabilidad digital. El diseño de iluminación aún debe validarse contra la clase de vía y estándares locales.

El paquete de vigilancia incluye opciones de cámara PTZ como domo de 22cm, domo mini de 15cm o bullet IR de 4MP. La línea base común del poste inteligente soporta zoom óptico 20x y visión nocturna IR de 50m, habilitando observación de carriles, monitoreo de espacios públicos y verificación de eventos desde un único nodo elevado. Para operadores urbanos que despliegan 20-200 postes, la cobertura PTZ puede reducir el número de mástiles de cámaras independientes requeridos a lo largo de corredores, especialmente cuando se combina con analítica en el borde. Los planificadores del sistema deben alinear el despliegue con leyes locales de privacidad, políticas de retención y capacidad de enlace ascendente de red.

El monitoreo ambiental puede configurarse en versiones de 4 parámetros, 8 parámetros o 12 parámetros, midiendo combinaciones de PM2.5, PM10, temperatura, humedad, ruido, O3, NO2, velocidad del viento y variables relacionadas. Esto permite que un poste funcione tanto como iluminación como estación de microclima, lo cual es útil para puertos, campus, zonas escolares y estudios de isla de calor urbano. Una red distribuida de 25-50 postes puede proporcionar granularidad de datos a nivel de manzana que a menudo no capturan estaciones fijas en azoteas. Para gemelos digitales municipales y reportes ESG, estos datos respaldan políticas basadas en evidencia y alertas operativas.

La comunicación pública y la seguridad se gestionan mediante 1 o 2 columnas de audio IP, un módulo de llamada de emergencia SOS, y comunicaciones opcionales montadas en el fuste como WiFi 6, celda 5G small cell, o doble WiFi 6 + 5G. Los puntos de acceso WiFi 6 en esta clase pueden soportar 500+ usuarios concurrentes bajo condiciones favorables de backhaul y RF, haciendo el poste adecuado para parques, frentes de agua, calles de eventos e intercambios de tránsito. La función de llamada de emergencia es valiosa para campus y corredores de smart city, donde el tiempo de respuesta puede reducirse cuando el audio, el video y la geolocalización se integran en un solo nodo.

Integración de Carga EV

El cargador integrado está disponible en 7kW o 11kW AC, usando un conector Type 2 IEC 62196-2 Mennekes. El cargador se incorpora físicamente en la estructura soldada inferior de 2.2m, lo que mejora la consistencia visual y reduce el número de cimentaciones separadas de 2 a 1 frente a una configuración convencional de alumbrado público más un pedestal de cargador adyacente. Para estacionamientos de flota, carga en bordillo y carga por destino, generalmente se prefiere la opción de 11kW cuando hay suministro trifásico disponible y el código local lo permite. La lógica de carga inteligente puede integrarse mediante ecosistemas basados en OCPP, dependiendo de la selección final del controlador del cargador.

En uso práctico, este poste híbrido no está pensado para alimentar completamente una carga EV de alto rendimiento únicamente con viento y solar. En su lugar, el subsistema renovable compensa cargas auxiliares y de espera, apoya la resiliencia y reduce la energía neta importada con el tiempo, mientras que el cargador opera principalmente con conexión de respaldo a red. Esta estrategia híbrida es más realista para infraestructura pública porque equilibra sostenibilidad visible con confiabilidad de carga. En comparación con un cargador independiente de 11kW más un poste de luz convencional de 12m, el diseño integrado puede reducir la acumulación de mobiliario urbano visible en 1 gabinete por bahía de estacionamiento y agilizar los despachos de mantenimiento consolidando activos.

Arquitectura del Sistema

A nivel de control, el poste combina gestión de carga renovable, protección de batería, control del luminario, vigilancia por video, sensado ambiental, audio público, comunicaciones de emergencia, control de pantalla y backhaul de telecom en un único endpoint gestionado. Una arquitectura típica incluye control MPPT, distribución AC/DC protegida, protección contra sobretensiones, medición inteligente y telemetría remota. Las rutas de comunicación pueden usar 4G, 5G, WiFi 6 y LoRaWAN, dependiendo de la política de red de la ciudad y la densidad de dispositivos. Para compradores que planean despliegues más grandes, configura tu sistema en línea para alinear potencia del cargador, tamaño de batería, pitch de píxeles de la pantalla y el paquete de sensores con los KPIs del proyecto.

Para alineación con estándares, las referencias de iluminación incluyen IEC 60598 y IEC 62722, las referencias de cumplimiento del conector EV IEC 62196-2, y la integración del sistema del poste inteligente puede evaluarse con conceptos de EN 50556 para estructuras de soporte de iluminación vial y la integración del equipo asociado. Para diseño de sobretensiones y puesta a tierra, los ingenieros también deben revisar las adopciones locales de IEC 61643, prácticas de puesta a tierra IEEE y requisitos de interconexión con la utilidad. En regiones de alta actividad de rayos con días anuales de tormenta eléctrica por encima de 40-60 días, se recomienda fuertemente protección contra sobretensiones por capas y puesta a tierra de baja resistencia.

Monitoreo en la Nube y Gestión de Datos

La plataforma soporta supervisión basada en la nube para monitoreo de estado, alarmas, horarios de iluminación, visibilidad de sesiones del cargador, estado de carga de la batería, paneles de sensores y métricas de salud del dispositivo. En un despliegue de 100 postes, los operadores pueden centralizar alertas de mantenimiento, reducir inspecciones manuales y comparar el desempeño energético a nivel de corredor por distrito. Esto es cada vez más importante a medida que las ciudades pasan de activos piloto aislados a portafolios de infraestructura conectada. Para orientación de implementación más amplia, conoce el tema y conoce el tema para recursos relacionados de smart city, almacenamiento solar e integración de infraestructura.

Un ejemplo práctico es el de un operador de bulevar costero en Sydney que despliega 48 unidades a lo largo de un corredor mixto de 1.5km para peatones y estacionamiento EV. Al seleccionar 400W Gorlov VAWT, 2×200W PV, 10kWh LFP y carga de 11kW, el operador utilizó los postes para combinar iluminación, seguridad, WiFi público y carga por destino sin añadir mástiles de cámara separados ni bolardos de cargador. En comparación con una disposición convencional de un poste de luz 12m más un pedestal de cargador independiente más un poste de cámara más un poste de sensor ambiental, el poste híbrido integrado redujo el conteo de mobiliario urbano visible en aproximadamente 33% y acortó las interfaces de instalación de 3 oficios a 1 paquete EPC coordinado.

Comparación de Desempeño vs Alternativas Convencionales

En comparación con un poste vial convencional de 12m que usa una luminaria separada de 250W HPS, un poste CCTV independiente, un monitor ambiental separado y un pedestal de cargador 7-11kW separado, este sistema híbrido integrado puede reducir el conteo total de equipos del streetscape en 25-50%, dependiendo del diseño base. Solo la iluminación LED puede reducir el consumo de energía de la luminaria en alrededor de 36-45%, mientras que el soporte renovable híbrido puede compensar parte de la carga auxiliar para comunicaciones y electrónica de espera. En regiones donde la excavación de zanjas, las cimentaciones de gabinetes y el control de tráfico representan 20-35% del costo instalado, combinar funciones en una sola estructura puede mejorar de forma material la economía del proyecto.

Para compradores del sector público que evalúan el valor a lo largo del ciclo de vida, el objetivo de vida útil del diseño es 25 años, el rango de temperatura de operación es de -40°C a +55°C, y la protección del gabinete es IP66 para subsistemas exteriores clave. Estos valores son relevantes para condiciones de humedad costera, calor desértico y lluvias tropicales comunes en Miami, Austin, São Paulo, Singapur y Sydney. Referencias de la industria de BloombergNEF, Wood Mackenzie, IEA e IRENA continúan mostrando que los activos de electrificación y digitalización integradas ofrecen un ROI más sólido donde la infraestructura debe servir múltiples funciones desde una huella civil.

Análisis de Inversión EPC y Estructura de Precios

Para proyectos B2B, el alcance EPC normalmente incluye 5 etapas: ingeniería, procurement (compras), construcción, puesta en marcha (commissioning) y soporte de garantía. La ingeniería cubre planos de cimentación, diseño eléctrico unifilar, verificación de cargas y arquitectura de comunicaciones. La compra cubre el poste, el cargador, módulos renovables, batería, controles y accesorios. La construcción incluye instalación, cableado, izaje, anclaje y coordinación civil. La puesta en marcha incluye configuración de software, pruebas del cargador, verificación de iluminación y alta de red. El suministro llave en mano estándar incluye una garantía de 1 año con soporte remoto y guía de repuestos.

Un modelo típico de ROI compara este poste inteligente híbrido contra un paquete convencional que incluye 1 poste de luz, 1 pedestal de cargador, 1 mástil de cámara, 1 poste de sensor ambiental y montaje de comunicaciones por separado. Dependiendo de las tarifas locales de mano de obra y de las tarifas de la utilidad, los ahorros anuales pueden provenir de 3 canales: menor energía de iluminación, menos visitas de mantenimiento separadas y reducción de duplicación civil/activos. En mercados con tarifas eléctricas alrededor de $0.15/kWh y ahorros de mantenimiento de $150-$300 por poste por año, el periodo de recuperación del sobreprecio integrado puede caer en el rango de 4-7 años, especialmente al reemplazar múltiples activos independientes. Para términos comerciales del proyecto, el pago suele ser 30% depósito T/T + 70% contra B/L, o 100% L/C a la vista; hay soporte de financiamiento disponible para proyectos por encima de $1,000K. Para cotizaciones y discusión EPC, contacta [email protected] o solicita una cotización personalizada.

Especificaciones Técnicas

La configuración estándar incluye altura de poste 12m, potencia LED 160W, eficacia luminosa 170 lm/W, integración 11-en-1, resistencia al viento 180km/h, protección IP66, temperatura de operación -40°C a +55°C, compatibilidad de comunicaciones 4G/5G + LoRaWAN y vida útil de diseño de 25 años. El espaciamiento recomendado es 32m, con opciones de proyecto en 30m y 35m según fotometría de la vía y estándares locales. Las opciones de generación renovable incluyen 300-900W de potencia nominal combinada en placa, dependiendo de los tamaños seleccionados de VAWT y PV, mientras que el almacenamiento va de 5kWh a 15kWh LFP.

Para equipos de compras, el valor clave de esta configuración no es solo la consolidación de hardware, sino también la reducción de interfaces. Un solo poste puede reemplazar hasta 5 dispositivos urbanos separados mientras preserva un único lenguaje visual a lo largo de un bulevar inteligente. Esto es especialmente útil para municipios, parques industriales, aeropuertos, universidades y desarrolladores que estandarizan paquetes de infraestructura en 10, 50 o 500 ubicaciones. Para adaptación detallada del proyecto, el diseño de cimentación, las opciones de cargador y la arquitectura de comunicaciones siempre deben finalizarse contra el código local, condiciones de la utilidad y aprobaciones de la autoridad correspondiente.
