Poste inteligente de 12m con estación para dron (Sky Hub) - Nodo de borde aislado de red

El poste inteligente SOLARTODO de 12m con estación para dron (Sky Hub) es un poste puro para comunidad inteligente, sin sistema de iluminación, que combina una estructura de 12 m, reposición fotovoltaica en el poste de 2.8-3.2 kWp, almacenamiento de baterías de clase 5-20 kWh, protección exterior IP66 y comunicaciones 4G/5G + LoRaWAN. Cada nodo está diseñado para procesamiento local en el borde, servicio autónomo de drones, coordinación de robots, monitoreo ambiental 9 en 1 y coordinación C-UAS no letal autorizada por humanos en distritos inteligentes, campus, parques industriales, puertos y perímetros de infraestructura crítica.

Definición del producto

Sky Hub es un nodo urbano de borde con IA física de 12 m, no una farola, y contiene 0 luminarias por diseño. Pertenece a la familia del catálogo de infraestructura inteligente de SOLARTODO, donde los compradores pueden Ver todos los productos de farola inteligente (poste multifunción 10 en 1) mientras especifican esta variante como un poste inteligente sin iluminación para operaciones de sensorización, cómputo, energía, drones y robots.

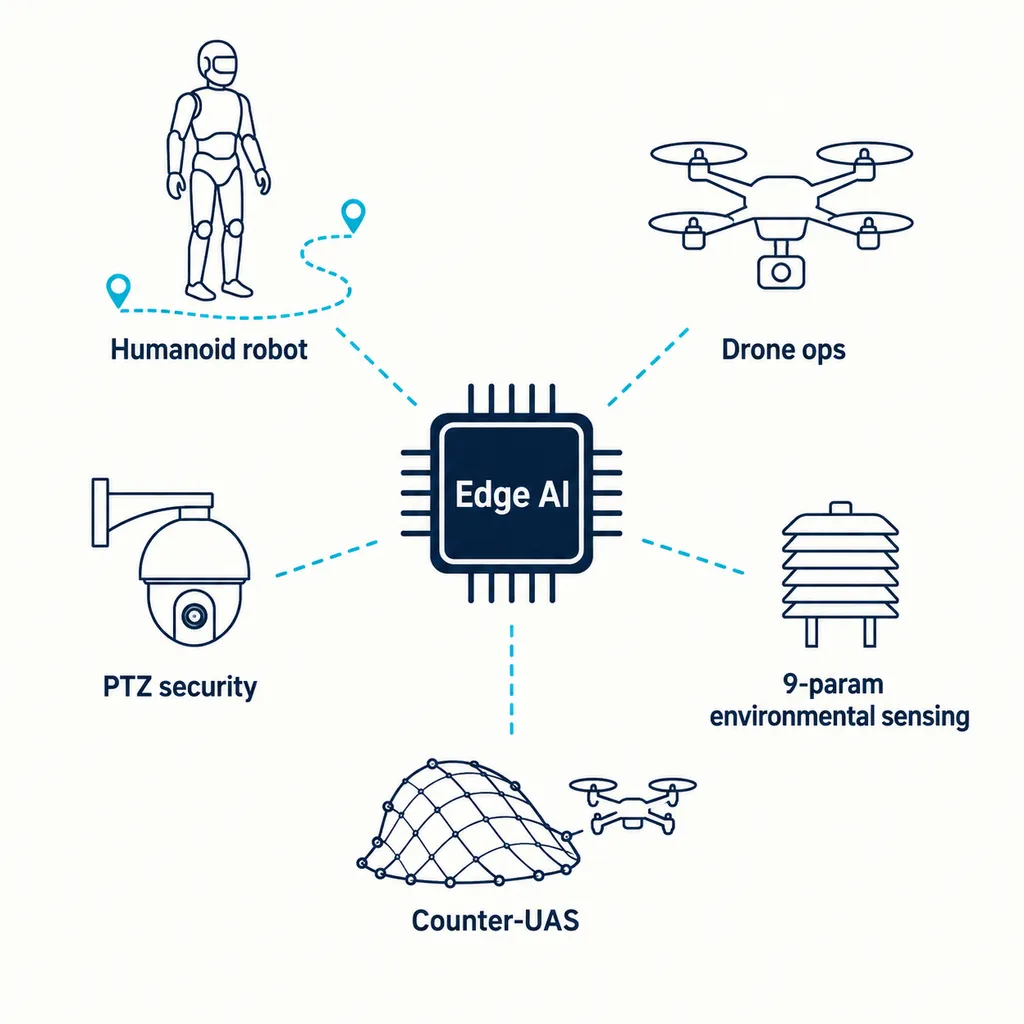

El poste de 12 m integra 9 dominios operativos: cómputo de borde alojado en el poste, despegue y retorno de drones, intercambio automatizado de baterías de drones, gestión de misiones, servicio de robots terrestres, sensorización anónima de seguridad, monitoreo ambiental de 9 canales, inferencia local de IA y coordinación contra UAS autorizada por humanos. La arquitectura sigue el mismo principio de ingeniería usado en sistemas de energía distribuida: los equipos locales deben mantener disponibles las funciones críticas durante una interrupción de comunicaciones, un requisito alineado con el enfoque de resiliencia de los protocolos de aplicación de energía inteligente IEEE 2030.5-2023 y los modelos de interoperabilidad derivados de IEC 61850.

La unidad es totalmente aislada de red en sentido eléctrico, ya que requiere 0 conexiones a red, 0 conexiones municipales y 0 conexiones eléctricas del sitio para operación normal, pero no debe interpretarse como autosuficiencia solar ilimitada. Su cuerpo fotovoltaico vertical proporciona una reposición diaria suplementaria de aproximadamente 7-10 kWh/day en regiones de alta irradiancia, mientras que la capa de almacenamiento de 5-20 kWh amortigua tareas de alta potencia de drones, robots, cómputo y comunicaciones bajo una programación de ciclo de trabajo.

Arquitectura del sistema

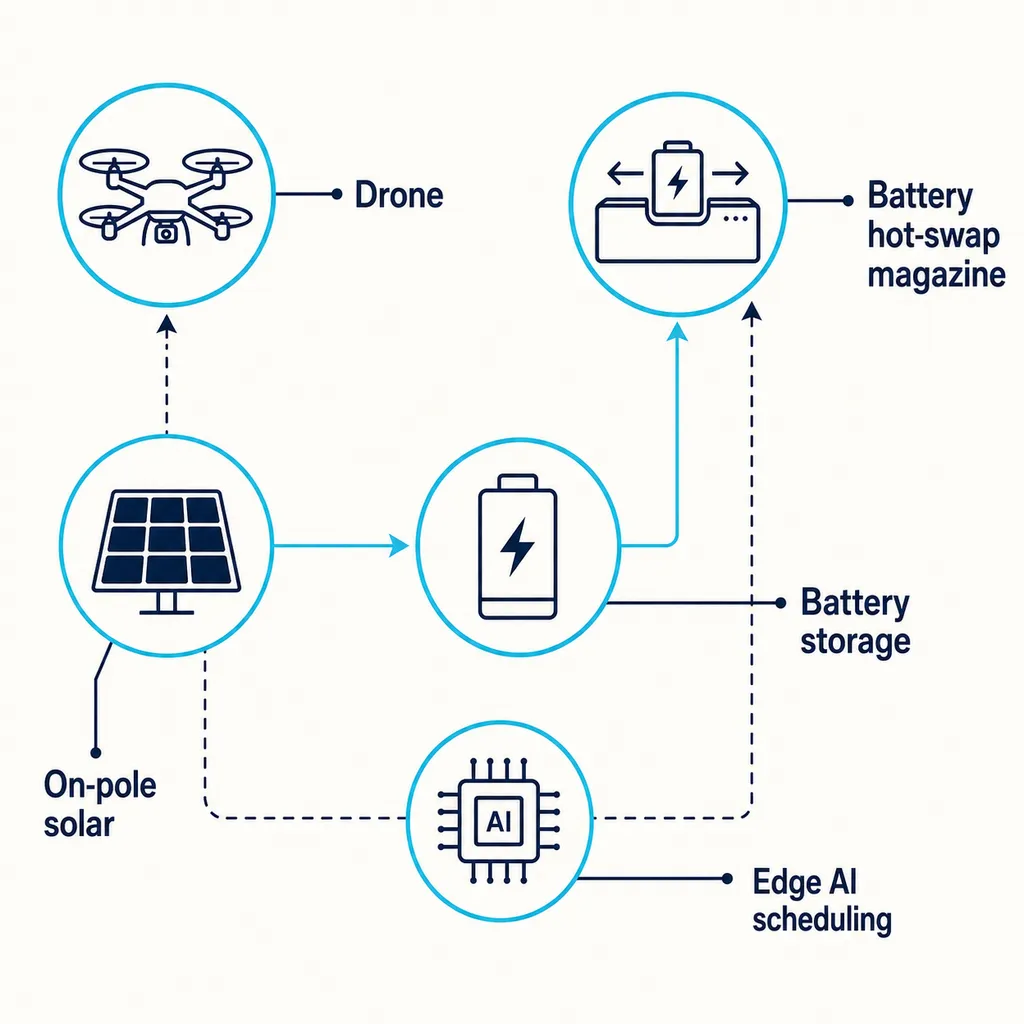

Una instalación estándar de Sky Hub utiliza 1 poste, 1 estación de servicio para dron, 1 pila de cómputo de IA de borde, 1 paquete de percepción PTZ, 1 paquete de sensores ambientales, 1 sistema de baterías y 1 pasarela de comunicaciones por nodo. El entorno de ejecución de borde OTATODO separa detección, soporte de decisión, autorización, actuación, programación energética y exportación de metadatos en capas de software diferenciadas para que los flujos de video y sensores sin procesar permanezcan por defecto en el poste.

La capa de cómputo de borde se especifica como procesamiento de IA de clase Jetson, normalmente de clase Orin o clase Thor según la carga de trabajo del proyecto, y programa múltiples trabajos de inferencia como conteo anónimo de vehículos, estimación de densidad de personas, detección de intrusión perimetral, evaluación de umbrales ambientales, gestión del estado del dron y coordinación de carga de robots. En operación normal, 0 transmisiones continuas de video sin procesar salen del poste; solo se transmiten a la nube o al centro de mando metadatos de eventos desidentificados, telemetría de estado, registros de tareas y resúmenes de estado.

Las operaciones con drones se gestionan como una máquina de estados local con 5 etapas principales: asignación de misión, autorización de despegue, ejecución de ruta, retorno a la estación y restauración de energía. El módulo de intercambio rápido de baterías puede admitir varias salidas consecutivas cuando el cargador específico del proyecto está equipado con varios paquetes cargados, lo que reduce la necesidad de 1 operador en sitio por ciclo rutinario de patrulla frente a un equipo convencional de drones manuales.

La coordinación de robots terrestres añade 3 ciclos de servicio adicionales: patrulla autónoma, respuesta a alarmas y carga inalámbrica de retorno a base. La base del poste actúa como punto local de energía y mando para el robot, mientras que la estación de dron gestiona las tareas de inspección aérea; juntos crean un patrón de inspección aire-tierra adecuado para instalaciones donde un intervalo de nodos de 30 m y un despliegue de 88 nodos pueden dividir un perímetro grande en zonas de patrulla manejables.

La coordinación C-UAS se limita a acciones no letales autorizadas por humanos. El poste puede detectar y rastrear un objeto aéreo no autorizado mediante percepción integrada y entradas opcionales de sensores de socios, pero el radar no está integrado en el hardware del poste; tras la autorización del operador, el sistema puede ordenar a un dron aliado una captura suave con red o una disuasión por aproximación cercana, con 0 funciones de interferencia, 0 destrucción física y 0 ataque autónomo.

Especificaciones técnicas

La estructura Sky Hub de 12 m está diseñada alrededor de envolventes con clasificación IP66, temperatura operativa de -40 degrees C a +55 degrees C, base de diseño de resistencia al viento de 150 km/h, vida útil estructural de diseño de 25-year y redundancia de comunicaciones 4G/5G + LoRaWAN. IEC 60529 define la protección de envolventes por código IP para equipos eléctricos hasta 72.5 kV, por lo que es la referencia pertinente para el lenguaje de ingreso de polvo y agua, no una etiqueta de marketing.

El cuerpo fotovoltaico en el poste tiene 8 caras fotovoltaicas verticales a lo largo de una sección energética de aproximadamente 8 m, con una placa nominal STC total de alrededor de 2.8-3.2 kWp. Debido a que un poste vertical multicara no recibe luz solar con incidencia normal completa en todas las caras a la vez, la producción realista con cielo despejado en una región de alta irradiancia se acerca más a un pico de 1.0-1.3 kW DC, generando unos 7-10 kWh/day antes de la programación de cargas locales.

La metodología PVWatts Version 8 de NREL es útil para la evaluación preliminar de proyectos porque estima la producción fotovoltaica a partir de la capacidad nominal DC, datos meteorológicos, orientación, pérdidas y supuestos térmicos, y utiliza conjuntos de datos basados en NSRDB en las regiones cubiertas. Para Sky Hub, el modelado tipo PVWatts debe ajustarse a la geometría vertical multicara, porque un modelo convencional de cubierta inclinada fija o de matriz en suelo puede sobrestimar la producción del cuerpo del poste en más de 1 paso de relación cara-matriz si se simplifica la orientación.

El sistema de almacenamiento se dimensiona en el rango de 5-20 kWh porque el intercambio de baterías de drones, la carga de robots, las comunicaciones y la inferencia de borde crean eventos intermitentes de alta carga. IRENA informó que los costes instalados de almacenamiento de baterías a escala de servicios públicos disminuyeron un 93% from 2010 to 2024, hasta unos USD 192/kWh en 2024, lo que respalda el caso de negocio de infraestructura aislada de red con amortiguación por baterías, aunque sigue exigiendo ingeniería térmica y de vida de ciclos específica del sitio.

La lista de materiales de módulos fotovoltaicos y conversión de potencia se especifica frente a referencias reconocidas de seguridad solar, incluidas IEC 61215 para cualificación de diseño de módulos fotovoltaicos, IEC 61730 para cualificación de seguridad de módulos fotovoltaicos, UL 1741 para inversores/convertidores/controladores usados con recursos energéticos distribuidos e IEC 62109 para seguridad de convertidores de potencia. Estas normas no certifican automáticamente un proyecto personalizado; definen 4 familias principales de cumplimiento que los equipos de compras deben verificar mediante documentación del proveedor, informes de ensayo y requisitos de la autoridad local.

Monitoreo en la nube

La capa de nube recibe metadatos de eventos, registros de misiones, estado de salud, alarmas, estado de batería y tickets de mantenimiento, pero no video continuo sin procesar ni flujos de sensores por defecto. Este diseño está orientado a PDPL/LGPD porque el procesamiento sensible a la privacidad se realiza localmente, las reglas de exportación pueden auditarse y solo los registros operativos desidentificados salen del poste de 12 m salvo que una política del cliente autorice explícitamente un flujo de datos distinto.

La vista de mando presenta 1 imagen operativa común para sensorización, evaluación autorizada, programación de cómputo de borde y operaciones de campo. Un supervisor puede revisar la gravedad de eventos, estado de batería del nodo, estado de intercambio del dron, disponibilidad del robot, condiciones meteorológicas y puertas de autorización C-UAS desde el mismo flujo de trabajo, reduciendo transferencias fragmentadas entre herramientas frente a una configuración convencional con portales separados de CCTV, drones, patrullaje, ambiente y energía.

Para equipos de compras que comparan arquitecturas, Sky Hub puede reducir los puntos de integración aproximadamente 60-70% frente a una alternativa convencional que utiliza 1 poste, 1 caja de dron separada, 1 gabinete CCTV separado, 1 estación meteorológica, 1 gabinete de telecomunicaciones, 1 gabinete de baterías y 1 cargador de robot. El porcentaje exacto depende de si el cliente cuenta cimentaciones civiles, retorno de datos, software de O&M y visitas de servicio en campo como partidas separadas.

Escenario representativo

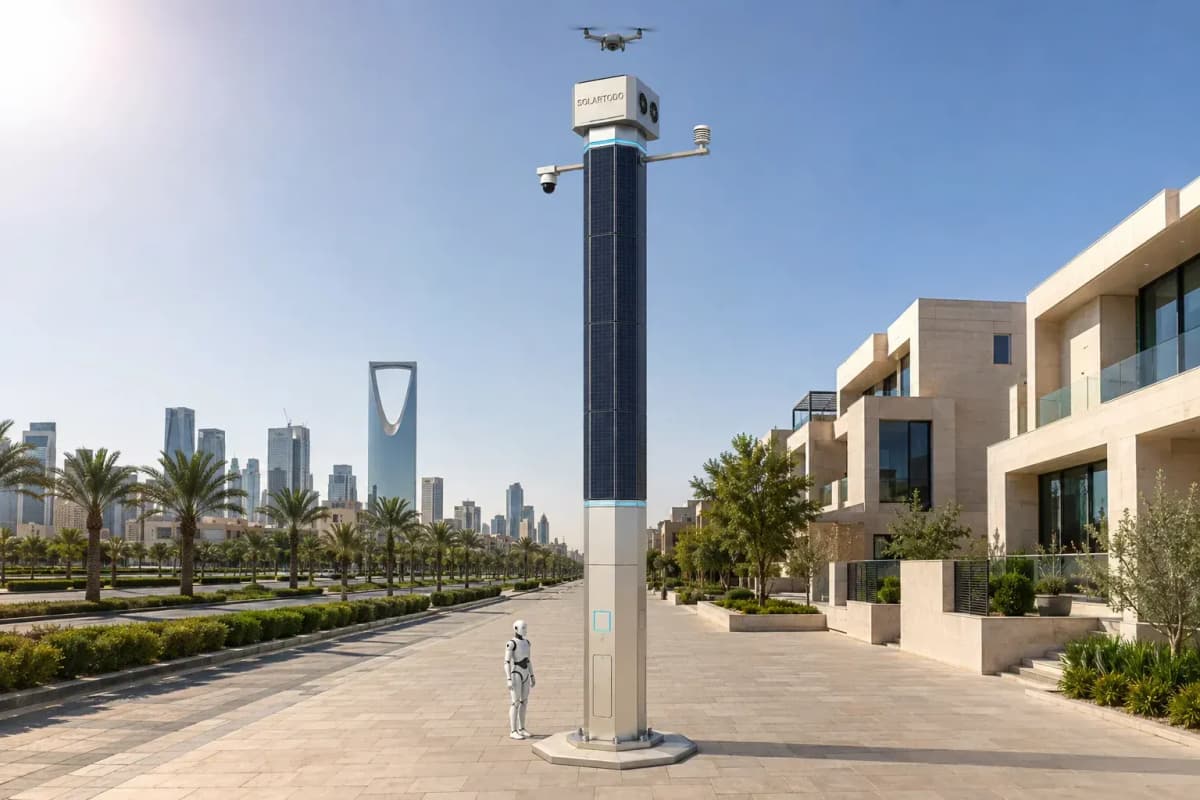

Para un escenario representativo de perímetro de comunidad inteligente en MENA, una red Sky Hub de 88 nodos con separación aproximada de 30 m crea alrededor de 2.64 km de cobertura lineal de nodos antes de los ajustes por geometría del sitio. En este escenario, cada nodo de 12 m realiza patrullas programadas con drones, analítica perimetral anónima local, informes de condiciones de viento y polvo, y soporte de recarga para robots, mientras que el equipo central de mando recibe solo resúmenes de eventos y metadatos de estado.

Un ciclo de trabajo típico puede asignar 7-10 kWh/day de reposición fotovoltaica a sensorización continua, comunicaciones, cómputo en espera y tareas diurnas seleccionadas de drones o robots, mientras que la batería de 5-20 kWh absorbe picos de corta duración derivados de la carga con intercambio rápido y la inferencia de borde. En sitios con tormentas de polvo, calor extremo o salidas frecuentes de drones, SOLARTODO recomienda reducir el plan energético diario en 15-30% hasta que el estudio EPC confirme acceso solar, sombreado, frecuencia de misiones y límites térmicos de la batería.

El paquete ambiental mide 9 parámetros: velocidad del viento, dirección del viento, temperatura, humedad relativa, presión atmosférica, ruido, PM10, PM2.5 e iluminancia. Estos canales apoyan las operaciones del sitio al correlacionar decisiones de patrulla con umbrales de viento, eventos de polvo, estrés térmico, quejas por ruido y condiciones de baja visibilidad sin añadir un mástil meteorológico separado cada 30 m.

Aplicaciones

Sky Hub es adecuado para comunidades inteligentes, parques logísticos, perímetros de petróleo y gas, puertos, plantas solares, campus universitarios, vías de servicio adyacentes a aeropuertos y zonas de infraestructura crítica donde se requiere sensorización local 24/7 y despliegue aislado de red. No está pensado como poste decorativo, poste de iluminación o mástil CCTV dependiente de la red; su valor proviene de combinar energía, IA de borde, servicio aéreo, soporte de robots y exportación controlada de metadatos en 1 nodo físico.

Los desarrolladores de proyectos pueden Configurar su sistema en línea con parámetros de altura, comunicaciones, batería, IA, servicio de drones y sensores, y luego Solicitar una cotización personalizada tras revisar planos civiles, código local de viento, acceso solar y supuestos de misión. Los compradores también pueden Conocer el tema para la planificación de microestaciones renovables y Conocer el tema para la arquitectura de IA de borde en comunidades inteligentes.

La IEA informó que las adiciones de electricidad renovable para 2025-2030 se proyectan en alrededor de 4,600 GW, con la energía solar fotovoltaica representando casi 80% de la expansión mundial de capacidad renovable. Esta tendencia macro importa para Sky Hub porque la infraestructura inteligente aislada de red depende cada vez más de fotovoltaica distribuida, almacenamiento de baterías y gestión digital, en lugar de largas zanjas y gabinetes eléctricos centralizados.

La Global Energy Review 2025 de la IEA informó aproximadamente 700 GW de adiciones de capacidad renovable en 2024, con casi 80% procedente de solar fotovoltaica, mientras que IRENA informó un LCOE global ponderado de solar fotovoltaica a escala de servicios públicos en 2024 de alrededor de USD 0.043/kWh. Estas cifras no determinan directamente el precio de Sky Hub, pero respaldan la lógica de compra para reposición fotovoltaica en poste e infraestructura de borde respaldada por almacenamiento en entornos urbanos e industriales distribuidos.

Análisis de inversión EPC y estructura de precios

El alcance EPC llave en mano incluye 5 bloques de entrega: diseño de ingeniería, adquisición, construcción, puesta en marcha y soporte de garantía de 1 año. Para un proyecto Sky Hub de 12 m, el EPC normalmente cubre revisión estructural, coordinación de cimentación, instalación del poste, integración fotovoltaica y de baterías, configuración de dispositivos de borde, puesta en servicio de comunicaciones, pruebas funcionales de la estación de dron, formación de usuarios y documentación de entrega.

Para un proyecto de comunidad inteligente de 88 unidades, el rango de inversión EPC es aproximadamente USD 572,000-1,144,000 antes de mejoras civiles opcionales, impuestos locales, permisos de autoridad e integración específica del cliente. Las condiciones de pago estándar son 30% depósito T/T + 70% contra copia B/L, o 100% L/C irrevocable a la vista; la financiación de proyectos puede analizarse para proyectos cualificados superiores a USD 1,000,000, con contacto comercial en [email protected].

El ROI depende del coste evitado de zanjas, conexión a red, patrullas manuales, operaciones separadas de drones y sistemas de seguridad fragmentados. En un caso representativo de 88 nodos, evitar 2.64 km de zanjas y sustituir rondas perimetrales manuales diarias puede generar ahorros anuales de USD 75,000-180,000, con una recuperación simple de aproximadamente 4-8 años según coste laboral, frecuencia de misiones, condiciones civiles y si una alternativa convencional requiere varios gabinetes por segmento de 30 m.

En comparación con un modelo convencional de poste más CCTV más dron manual, Sky Hub reduce la cantidad de activos exteriores alimentados por separado de alrededor de 6 dispositivos a 1 nodo integrado por ubicación. La principal compensación es que un nodo Sky Hub tiene un coste EPC inicial más alto que un poste pasivo con cámara, por lo que debe especificarse cuando se necesiten al menos 3 funciones en la misma ubicación: energía aislada de red, IA local, servicio de drones, soporte de robots, sensorización, comunicaciones o coordinación C-UAS.

Notas de compra

SOLARTODO debe confirmar 7 entradas de ingeniería antes del precio final: código local de viento, datos de suelo para cimentación, recurso solar, perfil de sombreado, frecuencia de misiones de drones, disponibilidad de comunicaciones, política de gobernanza de datos y reglas de autoridad para respuesta C-UAS. La configuración estándar de 12 m es adecuada para muchos sitios exteriores, pero la selección final de equipos puede cambiar cuando las aprobaciones locales exigen documentación distinta de química de baterías, cálculos estructurales o certificación de telecomunicaciones.

El flujo de trabajo recomendado para compradores tiene 4 pasos: definir el área operativa, seleccionar el ciclo de trabajo de Sky Hub, validar el presupuesto energético de 5-20 kWh y emitir un paquete de planos del proyecto para confirmación EPC. Este proceso evita exagerar el rendimiento solar, mantiene los datos sin procesar locales por diseño y alinea a los equipos de compras, ingeniería y operaciones antes de liberar el primer lote de 50 unidades o 88 unidades.
