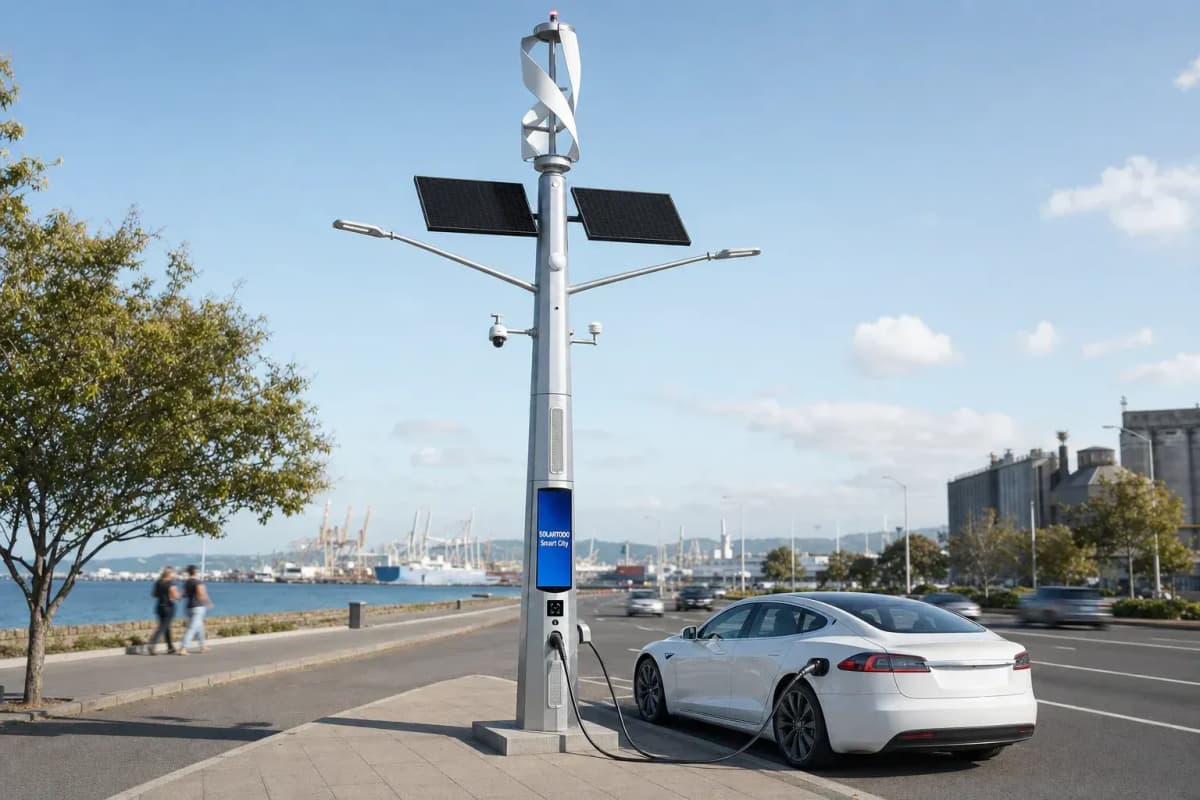

Poste inteligente híbrido eólico-solar de 13m - Infraestructura industrial portuaria autoalimentada

El Poste inteligente híbrido eólico-solar de 13m · Puerto industrial es una plataforma de alumbrado público inteligente 10 en 1 para puertos, almacenes aduaneros, patios de contenedores, parques industriales y vías logísticas perimetrales que requieren iluminación, carga de VE, vigilancia, sensorización, pantalla, audio y comunicaciones desde 1 poste diseñado. Cada estructura de acero octagonal troncocónica de 13m integra una turbina eólica de eje vertical tipo Gorlov de 400W, 2 × módulos solares monocristalinos de 200W, una batería LFP de 15kWh, 2 × luminarias LED de 80W, un cargador OCPP de 7kW, una cámara de 4MP, un sensor ambiental de 8 parámetros y conectividad WiFi 6/5G/LoRaWAN para separación entre postes de 32m.

SOLARTODO sitúa este modelo dentro de la línea de productos de poste multifunción de alumbrado público inteligente 10 en 1, donde los puertos pueden estandarizar activos de iluminación, comunicación, seguridad y energía distribuida en fases de adquisición de 50, 100 o 250 unidades. El diseño sigue un enfoque de infraestructura de estilo enciclopédico: cada módulo se asigna a una función medible, cada carga eléctrica se dimensiona en vatios o kilovatios-hora, y cada interfaz puede evaluarse frente a la seguridad de luminarias IEC 60598, los conectores de carga CA IEC 62196-2, los principios de interconexión a red IEEE 1547 y la terminología de iluminación inteligente GB/T 37024.

Caso de uso en puerto industrial

Una vía portuaria normalmente combina movimiento vehicular 24 horas, visibilidad de zona de trabajo 4000K, captura de evidencias CCTV, avisos por megafonía y carga localizada para carritos de patrulla o vehículos de servicio ligero. Este poste de 13m atiende esas 5 demandas operativas con 1 cuerpo continuo de acero galvanizado en caliente, un diámetro de base de 45cm, un diámetro superior de 15cm, brazos dobles para luminaria de 1.5m y un armario inferior integrado para VE de 2.2m que está soldado al poste en lugar de añadirse como pilar separado.

La distinción estructural más importante es la disposición poste integrado como cargador: los 2.2m inferiores del poste son el armario de carga CA, por lo que la pantalla táctil, la parada de emergencia, el cable enrollado de 5m, la puerta de mantenimiento, la electrónica de medición, los interruptores y el controlador OCPP 1.6J comparten la misma envolvente de acero. En comparación con una disposición convencional que usa 1 poste de iluminación, 1 pedestal de VE, 1 bastidor de pantalla, 1 columna de altavoz y 1 mástil de vigilancia, el diseño integrado puede reducir los puntos de equipos sobre rasante en aproximadamente 60% y el número de cimentaciones civiles en aproximadamente 40% en un segmento vial de 10 postes.

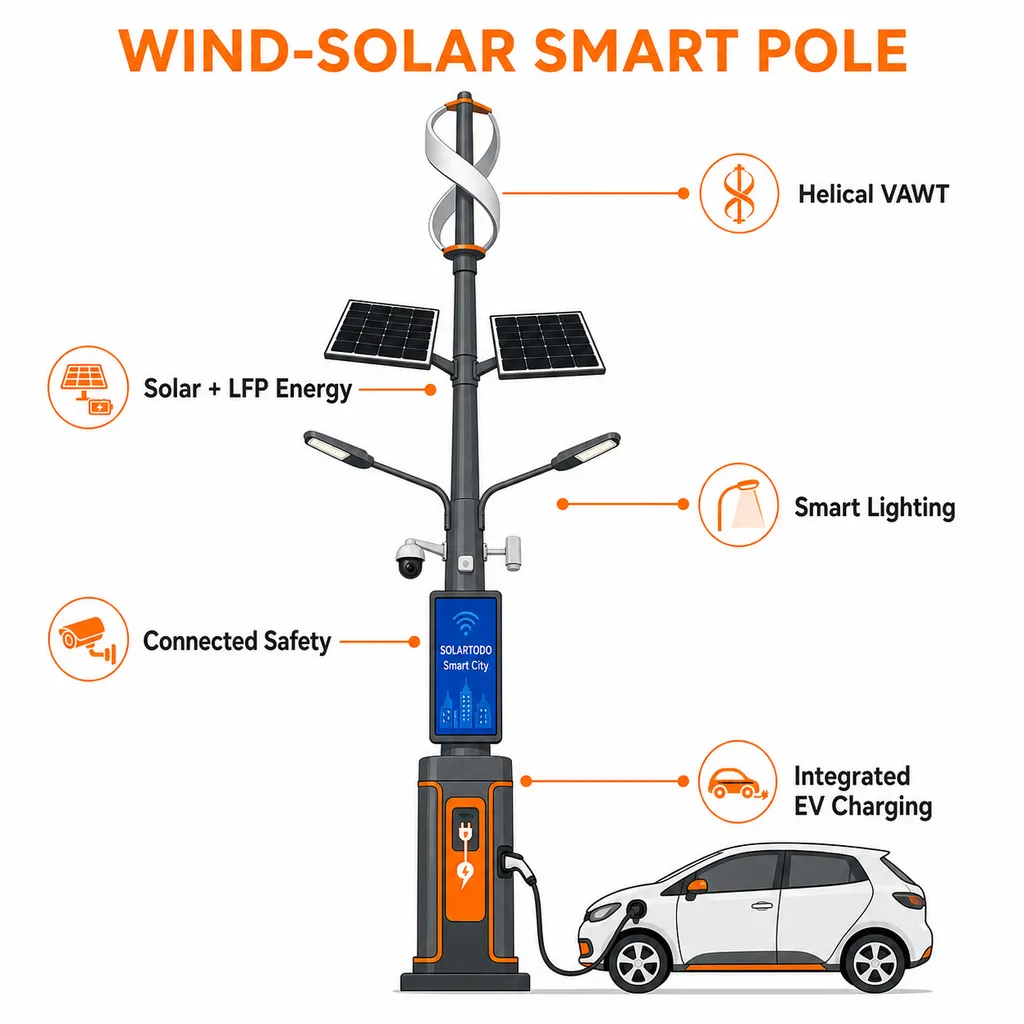

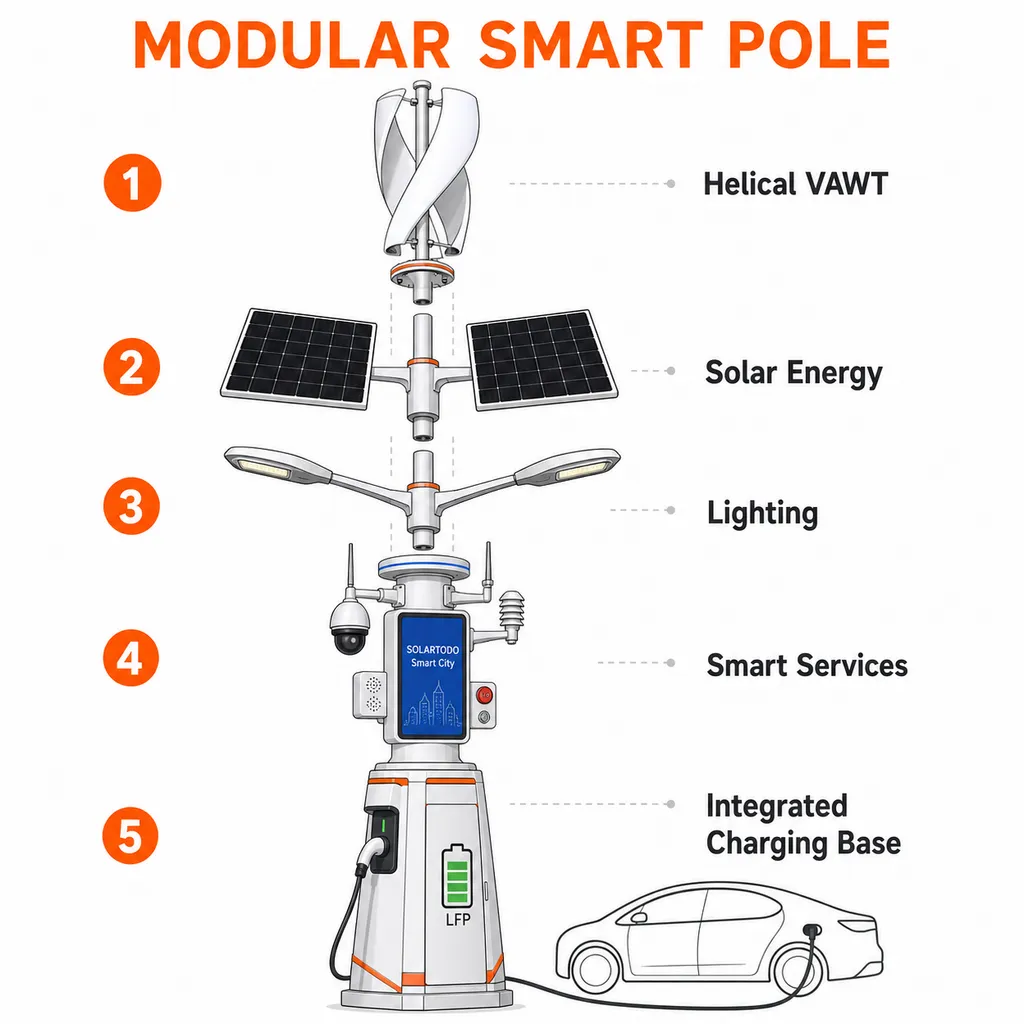

Arquitectura del sistema

La capa energética superior utiliza una turbina eólica helicoidal de eje vertical tipo Gorlov de 400W con 3 palas blancas de aluminio retorcidas, una envolvente de rotor de 70cm de diámetro × 100cm de altura y un LED rojo de aviación en el vértice. La capa solar a media altura utiliza 2 módulos monocristalinos negro profundo de 200W sobre soportes simétricos tipo A este-oeste con inclinación de 15°, lo que equilibra la producción de mañana y tarde para horarios de turnos industriales en lugar de optimizar solo para un único pico del mediodía.

La cadena de potencia dirige la generación híbrida a un controlador MPPT y a una batería LFP de 15kWh dentro de la cavidad reforzada de la base. NREL PVWatts versión 8.5.2 documenta el modelado FV fijo con conjuntos de datos de recursos modernos y variabilidad meteorológica de 30 años, lo cual es relevante al estimar el subsistema FV de 400W en climas portuarios; el informe de costos 2024 de IRENA también registra un LCOE solar FV global a escala de servicios públicos cercano a USD 0.043/kWh y descensos del 93% en los costos instalados de almacenamiento en baterías de 2010 a 2024, respaldando la lógica económica de los activos distribuidos híbridos.

La capa de cargas está segmentada intencionalmente en 6 grupos prioritarios: iluminación de seguridad, cámara de seguridad, intercomunicador de emergencia, pasarela de comunicaciones, pantalla LED y carga de VE. Las luminarias 2 × 80W producen hasta 24,000lm a 150lm/W con salida blanco neutro 4000K, mientras que la cámara tipo bala de 4MP utiliza un brazo de 30cm y alcance infrarrojo de 50m para monitorear carriles de contenedores, vías de acceso a muelles o colas de casetas de control.

Especificaciones técnicas

El poste es una estructura de acero octagonal troncocónica con una altura total de 13m, diámetro de base de 45cm, diámetro superior de 15cm, acabado gris plateado galvanizado en caliente y caras de módulos dispuestas alrededor de facetas planas para viento, solar, iluminación, cámara, audio, pantalla y comunicaciones. La geometría es adecuada para cálculos de separación de 32m donde 2 luminarias por poste crean cobertura vial simétrica y reducen zonas oscuras cerca de radios de giro de camiones.

La pantalla publicitaria LED es una pantalla vertical P3 de 1000mm × 2000mm con brillo superior a 6000cd/m² para legibilidad diurna en terminales de contenedores y vías industriales. Su contenido especificado se limita a SOLARTODO Ciudad Inteligente en texto sans-serif blanco sobre fondo azul profundo, lo que mantiene el modelo industrial alineado con la legibilidad de zonas de seguridad en lugar de reproducción multimedia no controlada.

Armario integrado de carga de VE

El cargador CA integrado de 7kW admite salida Type 2, comunicación de back-office OCPP 1.6J, 1 pistola única, cable enrollado de 5m, operación con pantalla táctil, parada de emergencia y puerta de mantenimiento dentro del cuerpo inferior del poste. IEC 62196-2 es la norma de conector relevante para acopladores de carga CA, mientras que los conceptos UL 2231 e IEC 61851 suelen considerarse durante las revisiones a nivel de proyecto sobre protección, detección de corriente residual y carga conductiva de vehículos eléctricos.

Para la planificación de flotas portuarias, una toma CA de 7kW puede añadir aproximadamente 7kWh en 1 hora antes de las pérdidas del cargador, lo cual es adecuado para carritos de mantenimiento ligero, vehículos de inspección, vehículos de gestión de estacionamiento y ciertos vehículos de servicio de última milla. El cargador no se presenta como cargador rápido CC de alta potencia, y el diseño evita intencionalmente un puerto de carga adicional para conservar volumen del armario, control térmico y acceso de servicio dentro de la base integrada de 2.2m.

Iluminación, seguridad y vigilancia

Los brazos dobles simétricos se extienden 1.5m desde el poste con una inclinación ascendente de +8°, creando una disposición óptica equilibrada para vías industriales bidireccionales. Con una carga LED total de 160W y eficacia de 150lm/W, el conjunto de luminarias alcanza aproximadamente 24,000lm antes de pérdidas ópticas, e IEC 60598 proporciona el marco de seguridad de luminarias que los ingenieros normalmente revisan para aislamiento eléctrico, protección mecánica y rendimiento térmico.

El paquete de cámara utiliza 1 cámara fija tipo bala de 4MP con cobertura infrarroja de 50m sobre un soporte de brazo corto de 30cm. En un plan de separación entre postes de 32m, ese alcance IR de 50m puede solaparse con las zonas de postes adyacentes en aproximadamente 18m bajo una geometría simplificada de vía recta, dando a los equipos de seguridad una monitorización nocturna más continua que bolsillos aislados de cámara de 20m.

El paquete de emergencia incluye un botón SOS de una pulsación, intercomunicador de audio bidireccional e indicador visual LED en la base del poste. En un entorno portuario con 2 sentidos de tráfico y 3 patrones de turnos por día, la combinación de alarma por pulsador, intercomunicador y audio IP reduce el número de pedestales de emergencia separados, tendidos de cable y cajas de conexiones necesarios a lo largo de la misma ruta de 320m.

Monitorización ambiental y comunicaciones

El sensor ambiental superior mide 8 parámetros: temperatura, humedad, viento, presión, ruido, PM2.5, PM10 e iluminancia. Estas variables ayudan a los equipos de instalaciones a correlacionar horarios de iluminación, eventos de polvo, alertas de tormenta, exposición de trabajadores y visibilidad de cámaras con datos medibles en lugar de depender solo de registros de observación manual.

El paquete de comunicaciones integra funciones de pasarela de modo dual WiFi 6 y 5G con enlace ascendente GbE y soporte LoRaWAN en una cara plana del poste a 8.7m. La carcasa enrasada de color combinado se especifica para que el acabado gris plateado fluya a través del límite entre dispositivo y poste, reduciendo el número de salientes y manteniendo la estructura de 13m visualmente coherente con infraestructura industrial en lugar de parecer equipos separados atornillados.

Las 2 columnas de audio IP son altavoces en red TCP/IP de 30W, 93dB en tubos delgados verticales de aluminio perforado con un diámetro de 10cm y altura de 50cm. Como 2 altavoces se montan simétricamente contra caras planas opuestas del poste, las advertencias pueden emitirse en 2 direcciones a través de carriles de carga, vías de muelle o puntos de control de seguridad sin instalar mástiles de megafonía separados.

Monitorización en la nube

La monitorización en la nube agrega 10 categorías de activos de cada poste: iluminación, generación eólica, generación solar, batería, carga de VE, estado de cámara, lecturas de sensores, audio, pantalla y comunicaciones. La interfaz del cargador OCPP 1.6J, el backhaul 5G/WiFi 6 y la capa de terminales LoRaWAN permiten al propietario separar registros de energía de VE, horarios de iluminación, alarmas de mantenimiento y telemetría ambiental dentro de un único panel de control.

IEEE 1547 es relevante cuando la conexión de respaldo a red o la interfaz de energía distribuida se evalúa a nivel de proyecto, porque la interconexión a red requiere comportamientos definidos de tensión, frecuencia, condiciones anómalas y antiisla. El poste en sí es un nodo empaquetado de infraestructura inteligente, mientras que los relés de protección finales, el esquema de medición y las reglas de aceptación de la empresa eléctrica deben confirmarse frente al código de red local para cada proyecto de 50 unidades o 100 unidades.

Escenario portuario representativo en MENA

Para un escenario representativo de puerto industrial en MENA, suponga 76 unidades instaladas a lo largo de aproximadamente 2.43km de vías internas con separación de 32m, con cada poste llevando 160W de carga LED durante 12 horas nocturnas, o 1.92kWh por noche antes de ahorros por control. En 76 postes, la demanda energética de iluminación es de aproximadamente 146kWh por noche, mientras que la batería de 15kWh por poste crea 1.14MWh de capacidad de almacenamiento distribuido en todo el sitio.

Si los controles de atenuación reducen la salida LED media en 35% durante horas de bajo tráfico, la energía anual de iluminación puede bajar de aproximadamente 53,300kWh a alrededor de 34,600kWh para la carga de iluminación de 76 postes. Con una tarifa industrial supuesta de USD 0.12/kWh, ese efecto de control de iluminación por sí solo representa aproximadamente USD 2,240/año en costo energético evitado, antes de contar zanjeo evitado, cimentaciones reducidas para equipos separados o ingresos por carga de VE.

La producción híbrida depende del régimen de viento medido, recurso solar, temperatura, polvo y sombreado, por lo que SOLARTODO recomienda confirmar el rendimiento con al menos 12 meses de datos meteorológicos o un año meteorológico típico estilo NREL para estimación FV. El análisis de mercado renovable de IEA y los datos de costos de IRENA muestran ambos la energía solar y eólica como tecnologías de infraestructura convencionales en 2024 y 2025, pero la bancabilidad del proyecto aún depende del factor de capacidad local, acceso de mantenimiento, clase de corrosión y estructura tarifaria de red.

Comparación con alternativas convencionales

Un despliegue portuario convencional puede usar 1 poste de iluminación galvanizado, 1 poste de cámara, 1 caja de llamada de emergencia, 1 pedestal de VE, 1 bastidor publicitario, 1 mástil de altavoz PA y 1 armario de comunicaciones para cada clúster funcional. El poste híbrido SOLARTODO de 13m consolida esas 7 categorías de equipos en 1 estructura primaria, lo que puede reducir los activos discretos sobre rasante en aproximadamente 86% para ese clúster y simplificar la inspección de activos de 7 números de serie a 1 registro de mantenimiento a nivel de poste.

Los ahorros de cable son específicos del proyecto, pero una sección vial de 320m con 10 postes integrados puede evitar ramales separados de baja tensión para 10 pedestales de VE, 10 postes PA y 10 mástiles de cámara en comparación con un diseño disperso. Esa consolidación es especialmente valiosa donde los operadores portuarios deben gestionar control de acceso 24 horas, carriles de camiones de 12m, servicios subterráneos, exposición a sal y ventanas de construcción por fases de 30 a 90 días.

Análisis de inversión EPC y estructura de precios

La entrega llave en mano EPC incluye 5 paquetes de trabajo: ingeniería, adquisición, construcción, puesta en marcha y soporte de garantía de 1 año. La ingeniería cubre disposición de postes, planos de cimentación, diagramas unifilares eléctricos, cálculos de iluminación, topología de red y planificación de interfaz del cargador; la adquisición cubre equipos de fábrica, FAT/QC, embalaje y documentación; la construcción cubre cimentaciones, izado con grúa, cableado, terminación, puesta a tierra y seguridad del sitio; la puesta en marcha cubre escenas de iluminación, conexión del cargador OCPP, calibración de sensores, comprobaciones de cámara, verificación de pantalla y entrega de la nube.

Un modelo de ROI representativo debe comparar 3 grupos de costos evitados: energía, obras civiles y mantenimiento de dispositivos separados. Para 76 postes, la atenuación de iluminación de 35% a USD 0.12/kWh puede ahorrar aproximadamente USD 2,240/año en energía de iluminación, mientras que la estructura integrada también puede evitar 76 pedestales de VE separados y 152 postes de audio separados; si cada cimentación y ramal de baja tensión evitado ahorra de USD 120 a USD 250, la reducción de obra civil puede acortar materialmente el retorno frente a un diseño fragmentado.

El periodo de retorno suele estar impulsado menos por la generación FV de 400W y eólica de 400W por sí solas y más por los ahorros combinados de menor zanjeo, menor número de armarios, menos visitas de mantenimiento, menor energía de iluminación e instalación más rápida. Para fines de planificación, SOLARTODO recomienda evaluar una ventana de retorno de infraestructura de 5 años a 8 años para sitios industriales con altos costos laborales, demanda de iluminación 24 horas y escala de instalación de 50 unidades o más.

Las condiciones de pago estándar son 30% de depósito T/T más 70% contra conocimiento de embarque, o 100% L/C irrevocable a la vista para compradores aprobados. La financiación de proyectos puede discutirse para pedidos superiores a USD 1,000K, y los equipos de compras pueden solicitar una cotización personalizada o enviar un correo a [email protected] con planos de disposición, longitud de vía, datos de viento, requisitos de carga de VE e Incoterms objetivo.

Guía de especificación y adquisición

Los ingenieros deben verificar 6 datos del sitio antes de liberar el pedido final: velocidad básica del viento, entorno de corrosión, capacidad portante del suelo, conexión a red disponible, clase de iluminación nocturna y cobertura de red. El acabado gris plateado galvanizado en caliente es el acabado original estándar, pero los puertos costeros pueden requerir especificaciones de recubrimiento adicionales, fijaciones inoxidables e intervalos de mantenimiento vinculados a la exposición local a cloruros.

Los equipos de compras pueden configurar el sistema en línea seleccionando altura, combinación de módulos, potencia de iluminación, tipo de cargador, modo de comunicación, formato de pantalla y requisitos de monitorización. Para un contexto más profundo sobre infraestructura pública híbrida, revise Aprender sobre el tema, y para terminología de planificación de postes inteligentes, revise Aprender sobre el tema antes de finalizar una lista de materiales de 50 unidades.

La aceptación en fábrica debe incluir al menos 9 registros de inspección: comprobación dimensional del poste, comprobación visual de galvanización, prueba de potencia de luminaria, prueba BMS de batería, prueba de carga MPPT, prueba de comunicación del cargador OCPP, prueba de brillo de pantalla, prueba de vídeo de cámara y prueba de conectividad de pasarela. La aceptación en sitio debe repetir 7 pruebas operativas después de la instalación: puesta a tierra, aislamiento, escena de iluminación, carga de VE, intercomunicador de emergencia, telemetría en la nube e IR de cámara nocturna.

Notas sobre normas y cumplimiento

IEC 60598 se cita para seguridad de luminarias, IEC 62196-2 para conectores de carga CA, IEEE 1547 para principios de interconexión de energía distribuida, GB/T 37024 para terminología de iluminación inteligente y NREL PVWatts para metodología de rendimiento FV. Estas referencias no sustituyen los permisos locales, porque puertos en 2 países pueden aplicar reglas diferentes de puesta a tierra, incendio, red, inalámbricas e iluminación vial aunque la configuración del equipo sea técnicamente idéntica.

Para compradores que comparan postes de 13m, 12m y 10m, la versión de 13m es más adecuada donde la línea de visión de cámara, visibilidad de pantalla, despeje de turbina y cobertura vial de doble brazo se requieren todos desde 1 activo. Sitios más pequeños pueden priorizar alturas de poste menores, pero un puerto industrial con separación de 32m y operaciones 24 horas suele beneficiarse del despeje adicional, volumen de armario integrado y colocación multidireccional de módulos.
