Montaje en Suelo Pastoral-Solar de 1MW - Seguidor Bifacial 1 Eje

El 1MW Pastoral-Solar Ground Mount de SOLARTODO es un sistema solar FV agrivoltaico de 1,000 kWp diseñado para el uso dual de la tierra, que combina módulos bifaciales con eficiencia del 22%, seguimiento a un eje y estructuras elevadas compatibles con el ganado por encima de 1.0 m. En un emplazamiento típico de alta irradiancia, el sistema puede generar aproximadamente 2,050 MWh/año, lograr un factor de capacidad del 23.4% y compensar alrededor de 1,230 toneladas de CO2 al año, manteniendo al mismo tiempo un pastizal productivo para ovejas, cabras o animales de pastoreo de baja altura.

Esta configuración está optimizada para promotores de proyectos, contratistas EPC y propietarios de tierras agrícolas que buscan menores costos nivelados de energía y mejor productividad del terreno en una sola huella de 6,500-8,500 m2. Basado en puntos de referencia del mercado de NREL, IRENA, IEA, BloombergNEF, Wood Mackenzie y en estándares de módulos/inversores que incluyen IEC 61215, IEC 61730, IEC 62116 y UL 1703, este sistema de 1MW se alinea con la tendencia del mercado 2025-2026 hacia módulos bifaciales de 700W+, arreglos de servicios públicos con seguimiento y valores de LCOE por debajo de $0.03/kWh en regiones con fuerte recurso solar.

Descripción del producto

Una planta pastoral-solar difiere de un arreglo convencional de montaje en suelo porque la estructura se diseña considerando tanto el rendimiento eléctrico como la separación/altura libre agrícola. En este diseño de 1,000 kWp, los módulos bifaciales capturan la irradiancia del lado frontal más una ganancia adicional del 10-30% por el lado posterior, dependiendo del albedo, mientras que la geometría del seguidor mejora la captación de energía en otro 15-25% frente a sistemas de inclinación fija, según estudios de desempeño de seguidores de NREL y datos operativos a escala de servicios públicos. El resultado es un sistema que puede superar a un arreglo pastoral monofacial fijo convencional en 18-35% en generación anual bajo condiciones de sitio adecuadas.

Para compradores B2B, la propuesta de valor es cuantificable en 3 dimensiones: energía, tierra y economía operativa. La producción de energía aumenta porque el sistema utiliza seguidores horizontales de un eje y módulos bifaciales; la productividad del terreno aumenta porque el pastoreo puede continuar bajo hileras elevadas; y los costos de mantenimiento pueden disminuir en 5-12% donde el ganado suprime naturalmente el crecimiento de vegetación. Si desea comparar variantes entre capacidades y aplicaciones, Ver todos los productos de sistemas solares FV o Configure su sistema en línea para un diseño específico para su sitio.

Arquitectura del sistema

La arquitectura central combina aproximadamente 1,430-1,450 pcs de módulos TOPCon o HJT bifaciales de la clase 700W, hileras de seguidores alineadas norte-sur, topología de inversor de cadena (string) o inversor central de grado comercial, cableado DC y protección de combinadores, infraestructura de recolección AC, monitoreo a nivel SCADA y un diseño perimetral opcional seguro para el ganado. Para una planta agrivoltaica de 1MWdc, SOLARTODO típicamente recomienda seguidores de 1 eje con espaciamiento entre filas diseñado para equilibrar 3 variables: sombreado mutuo, irradiancia del lado posterior y el movimiento de los animales. La separación típica del borde inferior es de 1.0-1.5 m, mientras que el paso entre filas puede variar de 4.5 m a 7.0 m según la latitud, las dimensiones del módulo y los requisitos de pastoreo.

La plataforma de módulos sigue los estándares de durabilidad y desempeño IEC 61215 y los requisitos de seguridad IEC 61730, mientras que la selección de inversores se alinea con los criterios de anti-islanding IEC 62116. Para proyectos por encima de 500 kW, la arquitectura con inversor central puede reducir el CAPEX del inversor a aproximadamente $0.05/W instalado, mientras que los diseños multi-string mejoran la granularidad de MPPT y el aislamiento de fallas a alrededor de $0.08/W instalado. En muchas instalaciones pastorales, los diseñadores eligen inversores de string porque el ensuciamiento desigual, el desajuste entre filas y las variaciones del terreno pueden causar diferencias localizadas de salida del 1-3% que el MPPT distribuido gestiona con mayor efectividad.

Especificaciones técnicas

El diseño eléctrico estándar apunta a 1,000 kWp DC con una relación de exportación AC típicamente entre 0.80 y 0.90, dependiendo del código de red y la estrategia de recorte (clipping). Un diseño representativo utiliza 1,429 pcs de módulos bifaciales de 700W para 1,000.3 kWp DC, acoplados con aproximadamente 800-900 kW AC de capacidad de inversores. Esta relación DC/AC de aproximadamente 1.18-1.25 es común en plantas de servicios públicos y C&I porque mejora la carga del inversor y el rendimiento anual sin incrementar materialmente los costos BOS. En zonas de irradiancia media a alta, el rendimiento específico anual puede alcanzar 1,900-2,250 kWh/kWp, con un valor nominal esperado cercano a 2,050 kWh/kWp-año para esta clase de producto.

Mecánicamente, el sistema de montaje utiliza miembros estructurales de acero galvanizado o equivalente con protección contra corrosión, diseñados para cargas locales de viento y nieve, a menudo en el rango de 0.45-0.75 kN/m2 para supuestos de ingeniería específicos del sitio antes del cálculo final. Los sistemas pastorales elevados requieren un diseño de tubo de torsión y pilotes más robusto que los arreglos estándar de baja separación, porque tanto el centro de presión como el entorno de interacción con animales son mayores. Por esa razón, la estructura del seguidor no solo es un componente energético, sino también un componente de infraestructura agrícola, y típicamente representa alrededor de $0.12/W instalado en el modelo EPC para este paquete de 1MW.

Desempeño y generación de energía

La generación anual esperada para esta variante es de aproximadamente 2,050 MWh/año, asumiendo buen recurso solar, albedo moderado y ajustes adecuados de backtracking del seguidor. Esto corresponde a un factor de capacidad del 23.4%, calculado a partir de 2,050,000 kWh dividido entre 8,760 horas y 1,000 kW. La ganancia bifacial por sí sola puede aportar 8-18% en condiciones de pastizal o suelos claros y 20-30% en superficies de mayor reflectancia como grava pálida o arena seca. La ganancia del seguidor puede sumar otro 15-25% frente a arreglos de inclinación fija, aunque la producción real depende de la latitud, la fracción difusa, el paso entre filas y el perfil de ensuciamiento.

Comparado con un sistema convencional de 1MW de inclinación fija monofacial que produce alrededor de 1,550-1,750 MWh/año, este diseño pastoral bifacial con seguidor puede incrementar la producción anual en aproximadamente 300-500 MWh, o cerca de 19-29%. Con un valor de energía de $0.08/kWh, esa energía adicional puede valer $24,000-$40,000 por año, mejorando de forma material el IRR del proyecto sobre una vida útil de 20-25 años. Esta es una de las razones por las que la adopción de seguidores a escala de servicios públicos se ha expandido rápidamente en los últimos 5 años, especialmente en regiones donde importan la intensidad de uso del suelo y la competitividad de los PPA.

Agrivoltaica y compatibilidad con el ganado

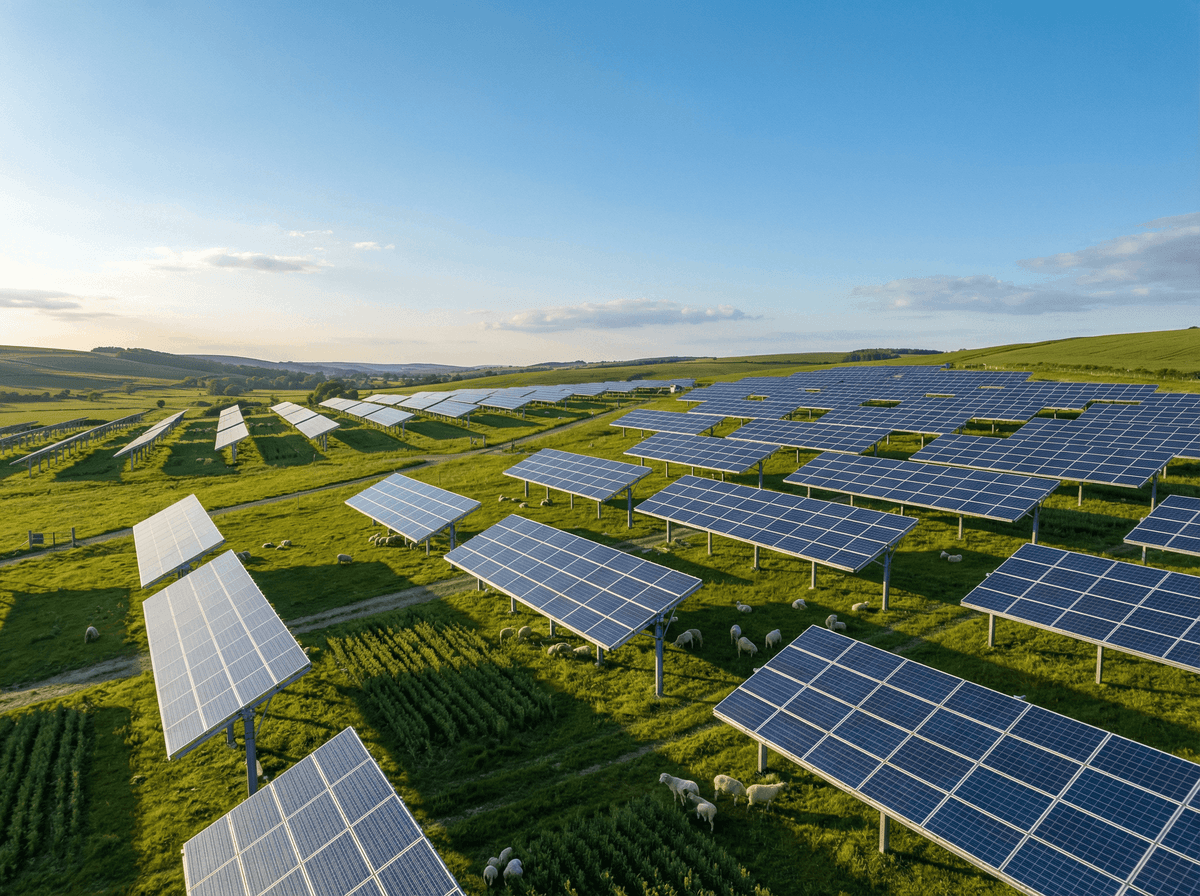

El concepto pastoral-solar forma parte del mercado agrivoltaico más amplio, donde la tierra soporta 2 salidas en lugar de 1: electricidad y actividad agrícola. En este sistema, la geometría elevada del seguidor permite el movimiento del ganado bajo y entre filas, con compatibilidad práctica para ovejas y otros animales de pastoreo de baja altura. Al reducir la exposición solar directa en porciones del pastizal, el arreglo también puede moderar las variaciones de temperatura del suelo en varios grados Celsius durante los picos del verano, preservando la productividad del forraje cuando el espaciamiento entre filas y las tasas de carga se gestionan correctamente. Estudios citados por IRENA y grupos de investigación agrivoltaica indican que los sistemas de uso dual pueden mejorar la productividad total del terreno en más de 20% bajo condiciones optimizadas.

Para promotores que trabajan en zonas agrícolas mixtas, esto puede simplificar discusiones de permisos de tierra porque el sitio permanece activo económicamente en lugar de convertirse en terreno energético de un solo uso. Un arreglo compatible con pastoreo de 1MW en aproximadamente 7,500 m2 puede soportar calendarios de pastoreo controlado, reducir la frecuencia de corte (mowing) en 30-70% y disminuir el uso de combustible para la gestión de vegetación frente a sitios utilitarios convencionales. Los compradores que evalúan modelos agrivoltaicos pueden Conocer el tema y revisar orientación adicional de ingeniería a través del centro de conocimiento de SOLARTODO.

Monitoreo en la nube y O&M

Cada sistema de 1MW debe incluir monitoreo digital porque desviaciones de desempeño de solo 2-3% pueden afectar de forma material los ingresos anuales. SOLARTODO integra hardware de monitoreo y paneles en la nube para visibilidad de cadenas de módulos, alarmas de inversores, estado del seguidor, correlación meteorológica y medición de exportación. Un paquete típico de monitoreo cuesta alrededor de $500/sistema instalado, pero su valor operativo es mucho mayor porque permite responder a bajo desempeño, ensuciamiento, deriva por sombreado, fallas de comunicación y eventos de protección dentro de 24 horas en lugar de después de una revisión mensual de la factura del servicio público.

Para equipos de O&M, el monitoreo en la nube respalda intervalos de mantenimiento preventivo de 3 meses, 6 meses y 12 meses, según las condiciones del sitio. También ayuda en la entrega EPC al documentar líneas base de puesta en marcha, como verificaciones de curvas IV, eficiencia de inversores, pruebas de rotación del seguidor, resistencia de aislamiento e integridad de comunicación. Esto es especialmente importante en sitios pastorales, donde las condiciones ambientales pueden variar estacionalmente y donde la vegetación, el polvo y el movimiento de animales pueden crear patrones de operación no uniformes a través de 10-20 bloques de seguidores.

Escenario de aplicación

Un operador de granja solar en la región MENA implementó un bloque seguidor agrivoltaico de 1MW en un terreno de pastoreo semiárido con irradiación anual superior a 2,100 kWh/m2. Al usar módulos bifaciales sobre suelo de color claro y mantener una separación de filas de 1.2 m, el proyecto logró una producción anual estimada de 2,180 MWh, aproximadamente 24% más que la planta de referencia cercana del operador con inclinación fija monofacial, de tamaño DC similar. El sitio también redujo el corte mecánico en aproximadamente 60% porque el pastoreo de ovejas controló la vegetación bajo el arreglo, reduciendo la mano de obra de O&M y los costos de combustible durante los primeros 12 meses.

Este ejemplo demuestra por qué el solar-pastoral es atractivo en regiones donde la tierra tiene valor tanto agrícola como energético. En lugar de desplazar la actividad ganadera, el sistema FV monetiza el mismo hectárea dos veces. Para promotores que buscan geometría personalizada de seguidor, topología de inversor o cumplimiento de estándares locales, Solicite una cotización personalizada o Configure su sistema en línea para soporte de ingeniería a nivel de proyecto.

Estándares, cumplimiento y control de calidad

Este producto se especifica en torno a estándares internacionalmente reconocidos porque la bancabilidad en 2025-2026 depende del cumplimiento documentado, no de afirmaciones genéricas. Los módulos se seleccionan para cumplir IEC 61215 para calificación de diseño y aprobación de tipo, y IEC 61730 para la seguridad del módulo FV. Los sistemas de inversores se diseñan con referencia al desempeño anti-islanding IEC 62116, mientras que las variantes del producto también pueden alinearse con rutas de certificación heredadas UL 1703 o con requisitos equivalentes específicos del mercado. Para compras de servicios públicos y comerciales, los compradores también deben verificar durante la fase de ingeniería detallada las reglas locales de interconexión a red, requisitos de puesta a tierra y criterios de protección contra sobretensiones.

El control de calidad típicamente incluye inspección en fábrica, trazabilidad de materiales, verificación de torque, pruebas de polaridad de cadenas, ensayos de resistencia de aislamiento, puesta en marcha del seguidor y validación SCADA. En la etapa EPC, los hitos de aceptación a menudo incluyen terminación mecánica, pre-commissioning, energización, verificación de desempeño y entrega final. En un proyecto de 1MW, incluso un defecto de construcción del 1% puede representar más de 20 MWh/año de generación perdida, por lo que un QA/QC estructurado no es opcional. Hay recursos técnicos adicionales disponibles en Conocer el tema.

Análisis de inversión EPC y estructura de precios

Para este 1MW Pastoral-Solar Ground Mount, SOLARTODO ofrece 3 modelos comerciales de suministro: FOB Supply, CIF Delivered y EPC Turnkey. EPC incluye 5 alcances principales: ingeniería, compras, construcción, puesta en marcha (commissioning) y garantía de 1 año de mano de obra/sistema, además de garantías de equipos de 25 años para paneles y 10 años para inversores. La ingeniería cubre layout, cálculos estructurales, SLDs y cronogramas de cables; las compras cubren módulos, inversores, seguidores, BOS y monitoreo; la construcción incluye instalación civil, mecánica y eléctrica; el commissioning incluye pruebas y sincronización a red; y el soporte de garantía cubre defectos y problemas de desempeño definidos posteriores a la entrega (handover).

El rango EPC de $378,000-$483,000 corresponde a aproximadamente $0.378-$0.483/W, competitivo para un sistema de seguidor bifacial compatible con ganado en la clase de 1MW. Una planta convencional de inclinación fija monofacial puede parecer más barata en costo inicial, pero cuando la generación anual es 19-29% menor, el costo por kilovatio-hora entregado puede ser menos favorable durante 25 años. Usando una producción anual de 2,050,000 kWh y un valor promedio de energía de $0.08/kWh, el valor bruto anual de electricidad es de aproximadamente $164,000. Con un punto medio EPC cercano a $430,500, el payback simple es de alrededor de 2.6 años antes de financiamiento y O&M, y un payback más conservador después de O&M y supuestos de degradación típicamente es de 3.5-5.0 años, dependiendo de la tarifa, la irradiación y los cargos de red.

Los términos de pago suelen ser 30% T/T + 70% contra B/L, o 100% L/C a la vista para transacciones calificadas. Hay soporte de financiamiento disponible para proyectos por encima de $5,000K. Para propuestas comerciales, confirmación de BoQ y discusión EPC, contacte [email protected]. Los compradores que comparen estructuras solo de suministro vs. turnkey deben modelar no solo el CAPEX, sino también el riesgo de cronograma, el riesgo de interfaces y el valor de la garantía de desempeño durante los primeros 12 meses de operación.

Desglose de precio

El modelo de costo EPC instalado a continuación utiliza precios de referencia alineados con el mercado para un sistema seguidor bifacial de 1,000 kWp. Las cantidades reales varían según la potencia del módulo, la topología del inversor, la topografía del sitio, las condiciones geotécnicas y la distancia de interconexión, pero los valores siguientes reflejan economías realistas de componentes para una planta agrivoltaica de utilidad/comercial.

Por qué elegir esta configuración Pastoral-Solar de 1MW

Esta variante es ideal para compradores que necesitan 4 resultados al mismo tiempo: alto rendimiento, uso dual de la tierra, estándares bancables y costos EPC predecibles. El uso de módulos bifaciales de la clase 700W refleja el mercado principal de servicios públicos 2025-2026, donde TOPCon ha alcanzado aproximadamente 60% de participación según rastreadores de la industria como Wood Mackenzie y BloombergNEF. Combinado con la arquitectura del seguidor y la separación agrícola elevada, el sistema aborda tanto la economía energética como la eficiencia del uso del suelo. En regiones con fuerte recurso solar, el LCOE modelado puede alcanzar aproximadamente $0.026/kWh, consistente con puntos de referencia líderes a escala de servicios públicos citados por IRENA y analistas del mercado.

Para responsables de compras, las principales variables de decisión son la tecnología de módulos, la arquitectura del inversor, la especificación del acero y el alcance logístico. Para ingenieros, las variables clave son el albedo, el paso entre filas, la separación, la relación DC/AC y la interconexión. Para promotores, las métricas financieras centrales son el costo EPC, el rendimiento anual, la productividad del terreno y el periodo de recuperación. SOLARTODO respalda los 3 grupos de compradores con modelos de suministro configurables, documentación técnica y cotizaciones personalizadas. Para avanzar, Ver todos los productos de sistemas solares FV, Configure su sistema en línea o Solicite una cotización personalizada.
