Sistema Solar FV Fijo TOPCon de Techo de Fábrica 200kW — 24% Eficiencia, Industrial

Sistema Solar FV Fijo TOPCon de Techo de Fábrica 200kW

El Sistema Solar FV Fijo TOPCon de Techo de Fábrica de 200kW de SOLARTODO es una solución energética comercial de alto rendimiento diseñada específicamente para aplicaciones industriales en cubiertas. Entrega 200,2 kWp de electricidad limpia mediante 278 unidades de módulos bifaciales N-type TOPCon de 720W con eficiencia certificada de módulo del 24%. Diseñado para una fiabilidad a largo plazo y un retorno de inversión óptimo, este sistema llave en mano integra estructuras de montaje robustas de inclinación fija con lastre, inversores string comerciales multi-MPPT y una plataforma de monitoreo en la nube en tiempo real, logrando una generación anual estimada de 280 MWh y un Levelized Cost of Energy (LCOE) tan bajo como $0.021/kWh. Todos los componentes están certificados según las normas IEC 61215, IEC 61730, IEC 62116 y UL 1703, asegurando cumplimiento de red global y garantías de desempeño bancables.

Tecnología Avanzada de Módulo TOPCon N-Type

En el núcleo de este sistema comercial de 200kW se encuentra la arquitectura de módulo TOPCon de última generación (Tunnel Oxide Passivated Contact) de tipo N, que representa el punto más alto de la innovación fotovoltaica de mercado masivo. Al emplear obleas de silicio N-type de 210mm combinadas con tecnología de contactos pasivados, estos módulos reducen significativamente las pérdidas por recombinación de electrones en los contactos metálicos, una limitación fundamental de las celdas convencionales P-type PERC. Esta ventaja estructural se traduce en una eficiencia de módulo notable del 24%, permitiendo que los paneles de la clase 700W+ generen sustancialmente más potencia por metro cuadrado que las alternativas heredadas. El diseño bifacial además captura la radiación de albedo reflejada desde la superficie del techo de la fábrica, proporcionando una ganancia adicional de energía del 10% al 20% según el índice de reflectividad del techo.

La estructura de la celda TOPCon incorpora una capa de óxido túnel ultrafina (aprox. 1,5 nm) y una capa de pasivación de polisilicio dopado depositada en la superficie posterior de la oblea N-type. Esta arquitectura suprime la velocidad de recombinación superficial a menos de 5 cm/s, habilitando voltajes en circuito abierto superiores a 720 mV a nivel de módulo. El esquema de interconexión de multi-busbar (MBB), que utiliza 16 o más cables redondos por celda, reduce las pérdidas resistivas internas y mejora la resiliencia mecánica frente a microfisuras durante la instalación y los ciclos térmicos. Como resultado, estos módulos mantienen su potencia nominal en un rango más amplio de temperaturas de operación, con un coeficiente de temperatura de potencia (Pmax) de solo −0,29%/°C, significativamente mejor que el −0,35%/°C típico de los módulos PERC.

La durabilidad a largo plazo de los módulos TOPCon está garantizada por estándares de fabricación estrictos y protocolos de prueba rigurosos. Cumpliendo con IEC 61215:2021 para calificación de diseño e IEC 61730:2023 para calificación de seguridad, cada módulo se somete a ciclos térmicos (200 ciclos de −40°C a +85°C), pruebas de congelación por humedad libre y exposición a calor húmedo (1.000 horas a 85°C/85% HR). El perfil de degradación es excepcionalmente bajo: la degradación de potencia del primer año está estrictamente limitada a menos del 1,0%, mientras que la tasa lineal anual de degradación posterior permanece por debajo del 0,4%. Esto asegura que el sistema conserve al menos el 87,4% de su potencia nominal inicial al final del periodo de garantía integral de desempeño de 30 años, un factor crítico para instalaciones industriales que buscan estabilizar de forma predecible los costos de energía a largo plazo.

Arquitectura del Sistema e Integración de Inversores

El sistema de 200kW se configura como cadenas DC en configuración serie-paralelo, donde cada cadena comprende entre 20 y 22 módulos en serie para lograr un voltaje de cadena óptimo de aproximadamente 1.000 VDC. Los 278 módulos se distribuyen entre múltiples inversores string comerciales —típicamente cuatro unidades de 50kW cada una—, proporcionando redundancia y asegurando que una falla de un inversor no interrumpa la generación total de la planta. Cada inversor string incorpora al menos cuatro canales independientes de MPPT, permitiendo segmentar el arreglo por orientación del techo, ángulo de inclinación o zona de sombreado, maximizando la captación de energía en toda la huella de la cubierta.

Los inversores string comerciales seleccionados cumplen con IEC 62116:2022 para protección anti-islanding y UL 1741 para la interconexión de red en Norteamérica. Admiten inyección de potencia reactiva (función Q-at-night), curvas de respuesta frequency-watt y volt-watt, y actualizaciones remotas de firmware mediante la pasarela de monitoreo integrada. La eficiencia máxima de conversión AC supera el 98,5% y la eficiencia ponderada europea (Euro-eta) está clasificada por encima del 98,0%, minimizando las pérdidas de energía del lado del inversor durante el ciclo completo de irradiancia diurna. Los inversores tienen clasificación IP65 para instalación en exteriores y pueden operar de forma continua en temperaturas ambiente de hasta 60°C, lo que los hace adecuados para entornos de techo en climas tropicales y áridos.

Sistema de Montaje en Techo y Consideraciones Estructurales

La integridad estructural de la instalación en techo se asegura mediante un sistema especializado de montaje con inclinación fija y lastre, adaptado para cubiertas planas o de baja pendiente comerciales e industriales. Diseñado para resistir cargas severas de viento de hasta 60 m/s y cargas de nieve de hasta 1,4 kN/m², el racking de aleación de aluminio (6005-T5) y acero galvanizado en caliente ofrece el menor costo nivelado de montaje, garantizando a la vez una vida útil operativa confiable superior a 25 años. El ángulo de inclinación fija se optimiza para la latitud específica del sitio de instalación, típicamente ajustado entre 10° y 20° para zonas industriales ecuatoriales y de latitudes medias, logrando un equilibrio ideal entre máxima captación anual de energía y mínima resistencia aerodinámica.

El diseño con lastre elimina todas las penetraciones en el techo, apoyándose en contrapesos de concreto calculados con precisión y deflectores aerodinámicos contra el viento para resistir fuerzas de levantamiento (uplift). Este enfoque preserva la integridad de la membrana impermeabilizante del techo de la fábrica y mantiene las garantías existentes de la cubierta, una consideración crítica para los propietarios del edificio. La carga muerta total añadida a la estructura del techo es de aproximadamente 15 a 25 kg/m², dentro de la capacidad estructural de la mayoría de los edificios industriales modernos (típicamente diseñados para 50 a 150 kg/m² de carga adicional). Una evaluación estructural específica del sitio se incluye como parte del servicio EPC llave en mano de SOLARTODO para confirmar la idoneidad del techo antes de la instalación.

El sistema ocupa un área total activa del arreglo de aproximadamente 633 m², calculada en base a la huella de 2,278 m² de cada módulo TOPCon de 720W (dimensiones: 2.384 mm × 1.096 mm × 35 mm) y al espaciamiento adecuado entre filas para evitar el auto-sombreado en el ángulo de sol del solsticio de invierno. La huella compacta —15% menor que un sistema equivalente PERC de 550W— es una consecuencia directa de la densidad de potencia superior de los módulos TOPCon de 700W+. Esto permite alcanzar el objetivo de 200kWp en techos que, de otro modo, serían insuficientes para tecnologías de menor eficiencia.

Escenario de Aplicación: Instalación de Fabricación Industrial en el Sudeste Asiático

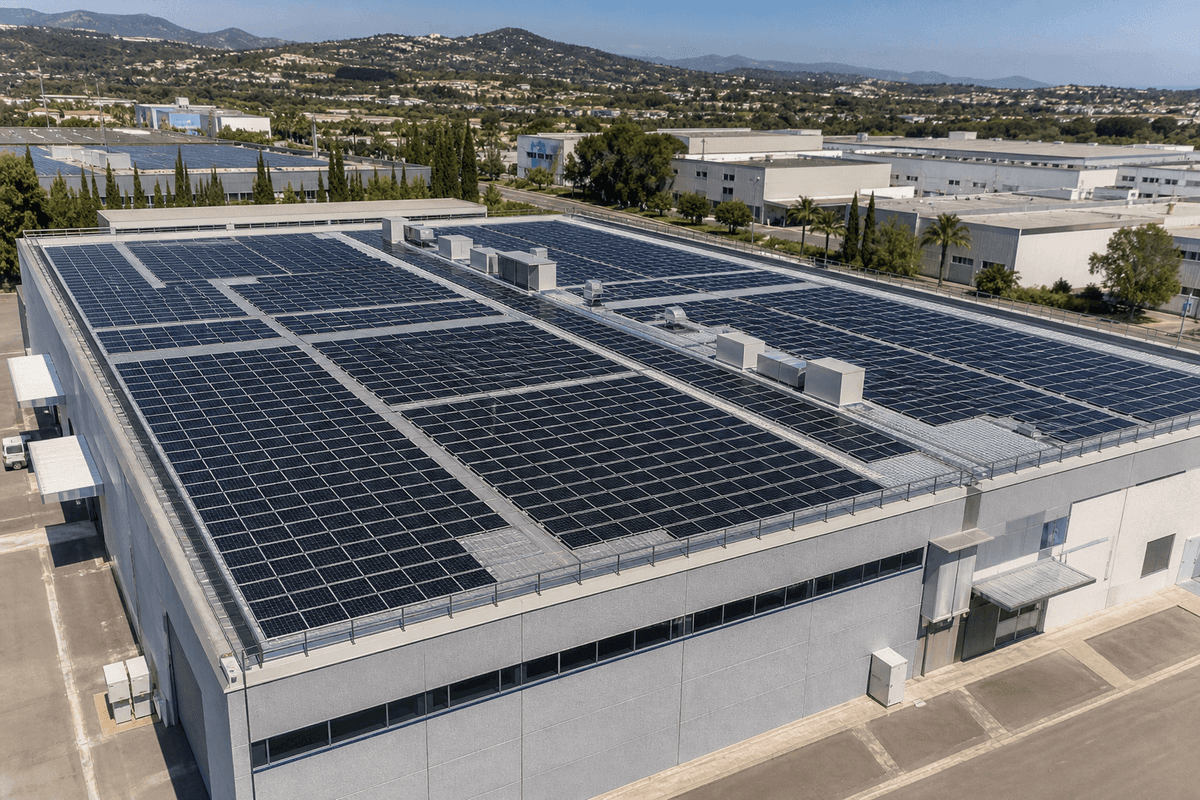

Una destacada instalación de fabricación de autopartes ubicada en el Parque Industrial Binh Duong, en Vietnam, implementó recientemente el sistema SOLARTODO de Techo de Fábrica TOPCon Fijo de 200kW para compensar sus cargas eléctricas intensivas durante el día. Enfrentando tarifas eléctricas de red elevadas con un promedio de $0.11/kWh y un mandato corporativo para reducir emisiones de carbono del Alcance 2 en un 40% antes de 2030, la planta utilizó aproximadamente 650 metros cuadrados de su espacio disponible en techo plano para la instalación. Operando en un entorno de alta irradiancia con una irradiancia global horizontal promedio anual (GHI) de 1.750 kWh/m², el sistema de 200kWp genera una estimación de 280 MWh de electricidad limpia al año, cubriendo directamente el 42% de las necesidades energéticas operativas diurnas de la fábrica y evitando 121 toneladas de emisiones de CO₂ por año. La integración de módulos TOPCon de alta eficiencia de 700W+ fue crucial, ya que el área limitada del techo solo habría permitido un sistema de 168kW usando paneles PERC estándar de 550W: una brecha de capacidad del 19% que habría reducido significativamente los retornos financieros del proyecto.

Comparación de Desempeño vs. Sistemas Convencionales P-Type PERC

Al evaluarse frente a instalaciones solares convencionales P-type PERC de capacidad equivalente, el sistema TOPCon de 200kW muestra métricas económicas y técnicas superiores a lo largo de todo el ciclo de vida del proyecto. La siguiente tabla resume las principales diferencias de desempeño:

La implementación de módulos TOPCon N-type de 700W+ reduce el área total de instalación requerida en aproximadamente 13% en comparación con sistemas PERC estándar de 550W de capacidad equivalente. Esta mayor densidad de potencia reduce directamente los costos de Balance of System (BOS), ya que se requieren menos rieles de montaje, cables DC y horas de mano de obra por kilovatio instalado. Durante una vida útil de 25 años, la menor tasa anual de degradación de los módulos TOPCon genera una ventaja acumulada de producción de energía de aproximadamente 8,5% frente a PERC, mejorando adicionalmente el valor presente neto (NPV) de la inversión.

Marco de Monitoreo, O&M y Garantía

El sistema SOLARTODO de 200kW incluye una plataforma integral de monitoreo basada en la nube que ofrece visibilidad en tiempo real del desempeño del sistema a nivel de string, inversor y planta. Los indicadores clave de desempeño —incluyendo corriente DC de string, salida AC del inversor, rendimiento específico (kWh/kWp) y performance ratio (PR)— se actualizan cada 5 minutos y se pueden consultar mediante un panel web y una aplicación móvil. Las notificaciones automáticas de alarma se activan para desviaciones de corriente de string superiores al 10%, fallas de inversores y fallas de comunicación, permitiendo un diagnóstico rápido de fallas y minimizando la pérdida de ingresos por subdesempeño no detectado.

El marco de garantía está estructurado para proporcionar protección integral a largo plazo: los módulos incluyen una garantía lineal de salida de potencia de 25 años (≥87,4% en el año 30) y una garantía de 12 años por mano de obra del producto; los inversores string incluyen una garantía estándar de 10 años ampliable a 20 años; y el sistema de montaje está garantizado por 10 años contra defectos de materiales y mano de obra. SOLARTODO ofrece contratos opcionales de Operations and Maintenance (O&M) que cubren visitas de mantenimiento preventivo semestrales, inspecciones con termografía, limpieza de paneles y soporte de monitoreo remoto 24/7.

Preguntas Frecuentes (FAQ)

Q1: ¿Qué hace que la tecnología TOPCon sea superior a los paneles solares PERC estándar para un techo de fábrica?

La tecnología TOPCon (Tunnel Oxide Passivated Contact) utiliza obleas de silicio N-type que, de forma inherente, están libres de Light-Induced Degradation (LID) y Potential-Induced Degradation (PID), ambos fenómenos que afectan a las celdas P-type PERC. Esto se traduce en una eficiencia base más alta de hasta 24,5% y una tasa anual de degradación significativamente menor de menos del 0,4% frente al 0,55% de PERC. Para un techo de fábrica con espacio limitado, la mayor densidad de potencia de TOPCon —720W por panel frente a 550W para PERC— maximiza la capacidad total instalada y el rendimiento energético a largo plazo dentro de la misma huella.

Q2: ¿Se puede instalar el sistema de montaje con inclinación fija sin penetrar el techo de la fábrica?

Sí. Para cubiertas comerciales planas, SOLARTODO utiliza un sistema de montaje con inclinación fija y lastre que depende de contrapesos de concreto calculados con precisión y deflectores aerodinámicos para asegurar el arreglo, eliminando por completo la necesidad de penetraciones en el techo. Este enfoque preserva la integridad de la membrana impermeabilizante del techo y mantiene las garantías existentes de la cubierta. Antes de la instalación se realiza una evaluación estructural y de cargas de viento específica del sitio para confirmar que el techo puede acomodar de forma segura el peso del lastre de aproximadamente 15 a 25 kg/m².

Q3: ¿Cómo maneja el sistema el sombreado parcial causado por unidades HVAC en techo o extractores de ventilación?

El sistema emplea inversores string comerciales avanzados equipados con múltiples Maximum Power Point Trackers (MPPTs) independientes. Cada canal MPPT optimiza de forma independiente la potencia de su string asignado, de modo que si una sección específica del arreglo se sombrea temporalmente por equipos en el techo, solo se reduce la salida del string afectado. Las demás cadenas continúan operando en sus puntos de máxima eficiencia individuales, asegurando que el sistema total de 200kW mantenga el mayor rendimiento energético posible incluso bajo condiciones de sombreado parcial.

Q4: ¿Cuál es el cronograma de mantenimiento esperado para este sistema comercial de 200kW?

El sistema SOLARTODO de 200kW está diseñado para requerir un mantenimiento rutinario mínimo. Recomendamos una visita semestral de mantenimiento preventivo que incluya inspección visual de la ferretería de montaje y conexiones eléctricas, actualizaciones de firmware del inversor y termografía del arreglo de módulos para detectar puntos calientes o fallas de diodos bypass. La frecuencia de limpieza de paneles depende de las tasas locales de suciedad: típicamente trimestral en entornos industriales con polvo y semestral en climas más limpios. La plataforma integrada de monitoreo en la nube proporciona vigilancia continua automatizada del desempeño, habilitando mantenimiento predictivo y minimizando paradas inesperadas.

Q5: ¿Los componentes están certificados para estándares internacionales de seguridad y conexión a red?

Todos los componentes críticos se someten a pruebas rigurosas y se certifican bajo estándares globales. Los módulos TOPCon cumplen con IEC 61215:2021 (calificación de diseño y aprobación de tipo) e IEC 61730:2023 (calificación de seguridad), y cuentan con certificación TÜV Rheinland y CE. Los inversores string comerciales están certificados bajo IEC 62116:2022 para protección anti-islanding y UL 1741 para la interconexión de red en Norteamérica, asegurando una interconexión fluida y totalmente conforme con las redes de los servicios públicos locales en Europa, Asia-Pacífico, las Américas y el Medio Oriente.

Producto suministrado y garantizado por SOLARTODO — Soluciones de Solar, Almacenamiento de Energía, Iluminación Inteligente y Telecom & Power Tower.
