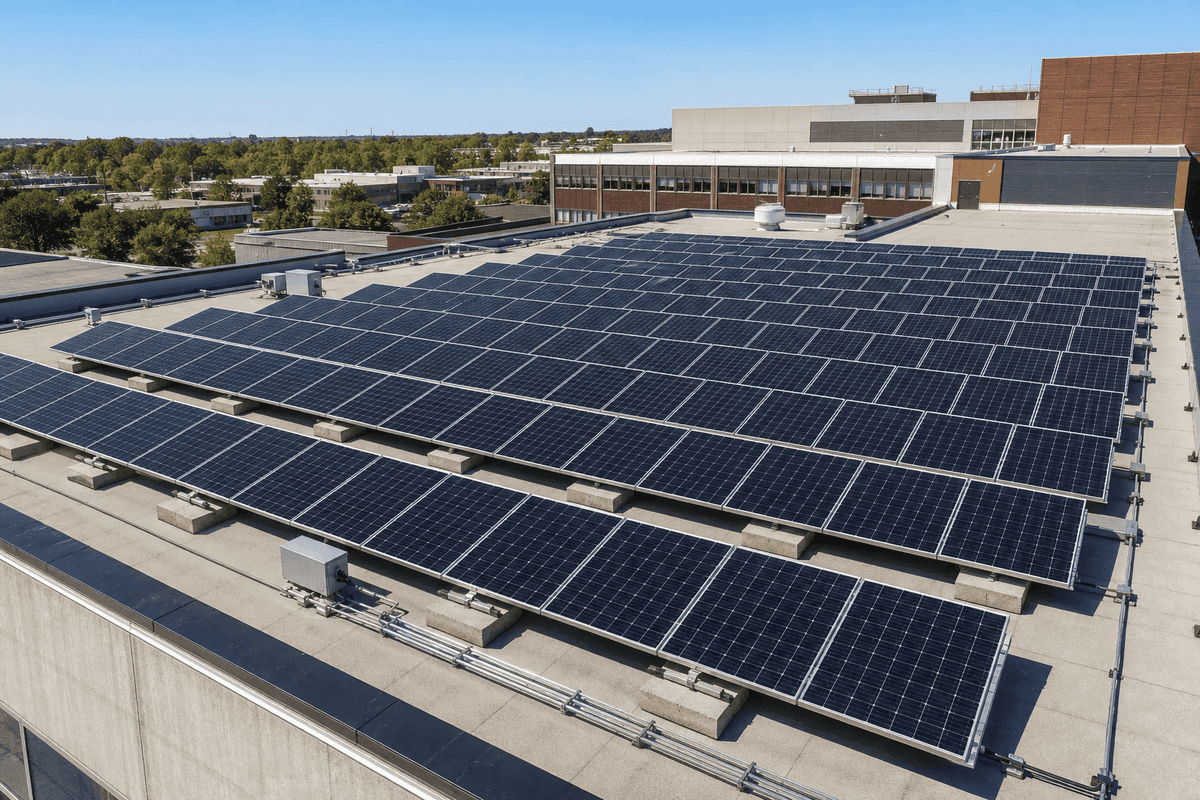

Sistema solar fotovoltaico en azotea de 200kW para escuelas y hospitales - arreglo fijo Mono TOPCon

El sistema solar FV de 200kW para azotea de hospital escolar es una solución institucional de 200 kWp a escala comercial, diseñada para escuelas, hospitales, clínicas, universidades y edificios de servicio público que necesitan electricidad diurna predecible, bajos costos de operación y una larga vida útil del activo. Construido con módulos N-type mono TOPCon con una eficiencia de fabricación en masa de 22,5-24,5% y montaje en azotea de inclinación fija, esta configuración suele generar 320-360 MWh de electricidad al año, según la irradiación, la orientación del techo y las condiciones locales de temperatura, mientras apunta a un factor de capacidad de 18-21% y una vida de diseño superior a 25 años.

Para compradores institucionales, el valor clave de una planta solar en azotea de 200kW es la reducción directa de las compras de electricidad de la red durante el día, especialmente donde la demanda de escuelas y hospitales alcanza su punto máximo entre 08:00 y 18:00 para HVAC, iluminación, TI, refrigeración, bombeo de agua y equipos médicos. En comparación con la compra convencional de electricidad solo de red o el consumo diurno respaldado por generadores diésel, un sistema FV en azotea correctamente diseñado puede reducir el costo de la energía entregada en 30-70% a lo largo de la vida del proyecto en muchos mercados, evitando además aproximadamente 210-260 toneladas de CO2 por año con base en factores de emisión de red habituales publicados por la IEA y la IRENA. Los compradores también pueden Ver todos los productos de sistemas solares FV o Configurar su sistema en línea para diseños específicos del proyecto.

Descripción general del sistema

Esta configuración utiliza aproximadamente 286 módulos de la clase 700W para lograr una capacidad nominal DC de alrededor de 200,2 kWp, lo que la hace adecuada para azoteas grandes planas, azoteas de concreto reforzado, techos con estructura de acero y edificios institucionales mixtos con un área de instalación disponible de aproximadamente 900-1.100 m2. El arreglo se configura como un sistema fijo en azotea porque las estructuras de inclinación fija ofrecen la menor complejidad mecánica en el ciclo de vida, una menor carga de O&M y una durabilidad probada durante 25+ años; esto es especialmente importante para hospitales y escuelas, donde la disponibilidad del equipo y la seguridad son más importantes que extraer el 3-8% final de rendimiento que podría obtenerse con sistemas de seguimiento más complejos.

La plataforma del módulo se basa en obleas N-type de 210 mm con arquitectura de contactos pasivados, en línea con la tendencia tecnológica TOPCon dominante, que se espera que mantenga aproximadamente 60% de participación de mercado durante 2025-2026 según análisis de mercado de BloombergNEF y Wood Mackenzie. Para instituciones en azotea, TOPCon N-type ofrece tres ventajas prácticas: degradación menor el primer año de menos de 1%, degradación anual de menos de 0,4% y una garantía de potencia de 30 años para conservar aproximadamente 87,4% de la salida retenida. Estas cifras mejoran la entrega energética a lo largo de la vida útil y reducen el costo nivelado de la electricidad frente a tecnologías antiguas tipo P, que a menudo se degradan más rápido en climas de alta temperatura o alta irradiancia.

Especificaciones técnicas

A nivel del sistema, la arquitectura recomendada combina 200,2 kWp DC de módulos con aproximadamente 160-200 kW AC de capacidad de inversores de cadena comerciales, dependiendo de las reglas locales de exportación a red y de la relación DC/AC deseada. Una relación de diseño entre 1,05 y 1,25 es común en azoteas institucionales porque mejora la carga de los inversores por la mañana y a última hora de la tarde sin aumentar de forma significativa las pérdidas por recorte en la mayoría de los climas. Con base en la metodología de NREL PVWatts y en puntos de referencia de azoteas comerciales, la producción anual de 320-360 MWh es realista en regiones solares favorables, equivalente a aproximadamente 1.600-1.800 kWh/kWp/año.

Un perfil técnico típico para esta planta de azotea de 200kW incluye eficiencia de módulo de 23,0-24,0%, potencial de ganancia bifacial de 10-20% cuando el albedo del techo y el espaciamiento permiten irradiación por la parte posterior, y ventanas de voltaje de operación alineadas con inversores de cadena trifásicos modernos. Aunque la ganancia bifacial en azoteas suele ser menor que en plantas a campo abierto, las azoteas institucionales con membranas blancas o recubrimientos reflectantes aún pueden lograr un aumento medible de 2-6% en la energía anual. Para compradores que evalúan cumplimiento de estándares, la selección de módulo e inversor debe referenciar IEC 61215, IEC 61730, IEC 62116 y UL 1703, con certificaciones finales específicas por país según el mercado de destino y los requisitos de interconexión con la utilidad.

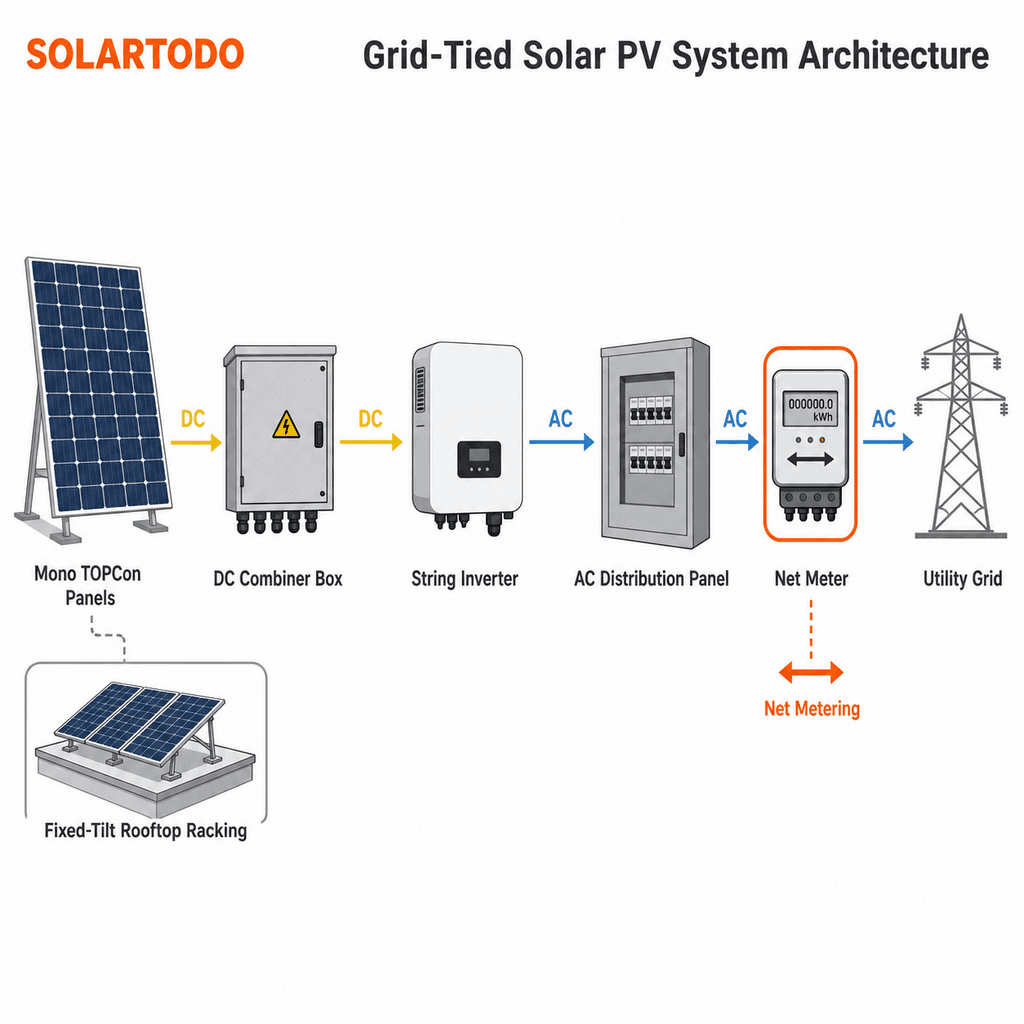

Arquitectura del sistema

La arquitectura recomendada comienza con 286 x 700W+ módulos mono TOPCon dispuestos en múltiples cadenas que alimentan 4-6 inversores de cadena comerciales de 33-50 kW. El cableado DC, los aisladores en azotea, la protección contra sobretensiones, la puesta a tierra y los paneles combinadores o de distribución AC se dimensionan para ciclos de trabajo institucionales y para cumplir con la normativa local. La arquitectura de inversores de cadena se prefiere en 200kW porque mejora la granularidad del MPPT en múltiples caras del techo, simplifica el mantenimiento a nivel de 1 inversor en lugar de toda la planta y, por lo general, reduce el riesgo de tiempos de inactividad frente a un único inversor central en este rango de capacidad.

Para escuelas y hospitales, la ingeniería de azotea debe considerar cargas muertas, levantamiento por viento, penetraciones del techo, rutas de drenaje, carriles de acceso de emergencia y requisitos de separación contra incendios. Un sistema de 200kW normalmente agrega aproximadamente 15-25 kg/m2, dependiendo del diseño de lastre o de montaje anclado, el tamaño del módulo y la zona de viento local. Por ello, la revisión estructural es obligatoria antes de la compra. SOLARTODO puede apoyar a los equipos del proyecto con supuestos preliminares de distribución, pero la ingeniería final debe verificar la capacidad de reserva del techo, el trazado de cables, la protección contra rayos y los detalles de interconexión con la utilidad antes de proceder con la instalación. Para conocer más a fondo, los compradores pueden Conocer el tema para comparar opciones de diseño FV en azotea y consideraciones de cumplimiento.

Producción de energía y métricas de desempeño

En un mercado representativo de alta insolación, con irradiación horizontal anual superior a 1.900 kWh/m2, este sistema institucional en azotea de 200kW puede producir alrededor de 340 MWh/año después de pérdidas estándar del sistema de 12-18% por temperatura, conversión del inversor, desajuste, suciedad, cableado y disponibilidad. En climas moderados con menor irradiancia, la producción puede acercarse a 300-320 MWh/año. Este rango es suficiente para cubrir una parte significativa del consumo diurno de un campus escolar con 1.000-2.000 estudiantes o de un ala de hospital mediano operando 24/7 con una carga diurna fuerte.

La relación de desempeño para un proyecto comercial en azotea bien ejecutado generalmente se sitúa entre 78% y 85%, según la temperatura ambiente local, el diseño del cable, la carga del inversor, el sombreado y la disciplina de mantenimiento. Los módulos TOPCon aportan una ventaja en climas cálidos porque su menor sensibilidad a la temperatura y su mejor desempeño con poca luz pueden mejorar la cosecha anual en 1-3% frente a productos menos avanzados bajo las mismas condiciones de BOS. Según NREL, la tecnología del módulo, la orientación y el entorno térmico pueden afectar de manera significativa el rendimiento anual, por lo que la simulación específica del sitio sigue siendo esencial antes de la aprobación final de la inversión.

Escenario de aplicación: uso en escuelas y hospitales

Un caso de uso práctico es un hospital regional o un campus educativo en Medio Oriente, África, el Sudeste Asiático o América Latina, donde las tarifas diurnas son más altas y las cargas de enfriamiento dominan de 10:00 a 17:00. En un escenario típico de despliegue, un arreglo en azotea de 200kW instalado en 2-4 edificios conectados compensa el aire acondicionado, la iluminación, las computadoras, el equipamiento de laboratorio, la refrigeración de vacunas y el bombeo de agua. Si la producción anual alcanza 345 MWh y la tarifa de electricidad desplazada es USD 0,14/kWh, el ahorro bruto anual puede llegar a aproximadamente USD 48.300, excluyendo efectos de cargos por demanda y cualquier crédito por exportación.

En comparación con la electricidad diurna generada con diésel a USD 0,22-0,40/kWh en muchas regiones aisladas o con redes débiles, el sistema FV en azotea puede reducir el costo de la energía en aproximadamente 36-70%, además de disminuir el ruido, la contaminación atmosférica local y el riesgo logístico del combustible. En el caso de los hospitales, en particular, el FV solar no reemplaza la generación crítica de respaldo, pero puede reducir el tiempo de funcionamiento del generador, disminuir los intervalos de mantenimiento y preservar las reservas de combustible para apagones reales. Según datos de IEA e IRENA, la FV solar sigue siendo una de las fuentes de energía nuevas de menor costo a nivel mundial, con LCOE a escala de servicios públicos en las mejores ubicaciones ya por debajo de USD 0,03/kWh, y con una economía de azotea comercial cada vez más favorable donde las tarifas minoristas superan USD 0,10/kWh.

Seguridad, cumplimiento y confiabilidad

Los proyectos institucionales deben priorizar la seguridad eléctrica, la mitigación del riesgo de fallas por arco, la protección contra sobretensiones y el aislamiento de emergencia. El sistema debe diseñarse con módulos certificados que cumplan IEC 61215 y IEC 61730, con el comportamiento anti-islanding del inversor alineado con IEC 62116 y con los estándares locales de la utilidad. Los hospitales a menudo exigen una segregación más estricta entre cargas esenciales y no esenciales, mientras que las escuelas pueden requerir una protección mejorada de cables en áreas de acceso público. En ambos casos, la continuidad de puesta a tierra, la protección contra sobrecorriente y el etiquetado deben documentarse en el 100% de los circuitos en campo antes de energizar.

La confiabilidad a largo plazo depende de la calidad de los componentes y de la disciplina de mantenimiento. Los módulos TOPCon con degradación menor al 1,0% el primer año y degradación anual por debajo de 0,4% pueden conservar aproximadamente 87,4% de la salida después de 30 años, lo que mejora de forma material el desempeño financiero de largo horizonte. Los inversores de cadena normalmente incluyen garantías estándar de 5-10 años, ampliables a 10-15 años, mientras que las estructuras de montaje suelen diseñarse para 25 años o más, sujeto a la categoría de corrosión, la velocidad de diseño del viento y la calidad de instalación. Estos parámetros se alinean con expectativas comunes de financiamiento de proyectos para activos comerciales en azotea.

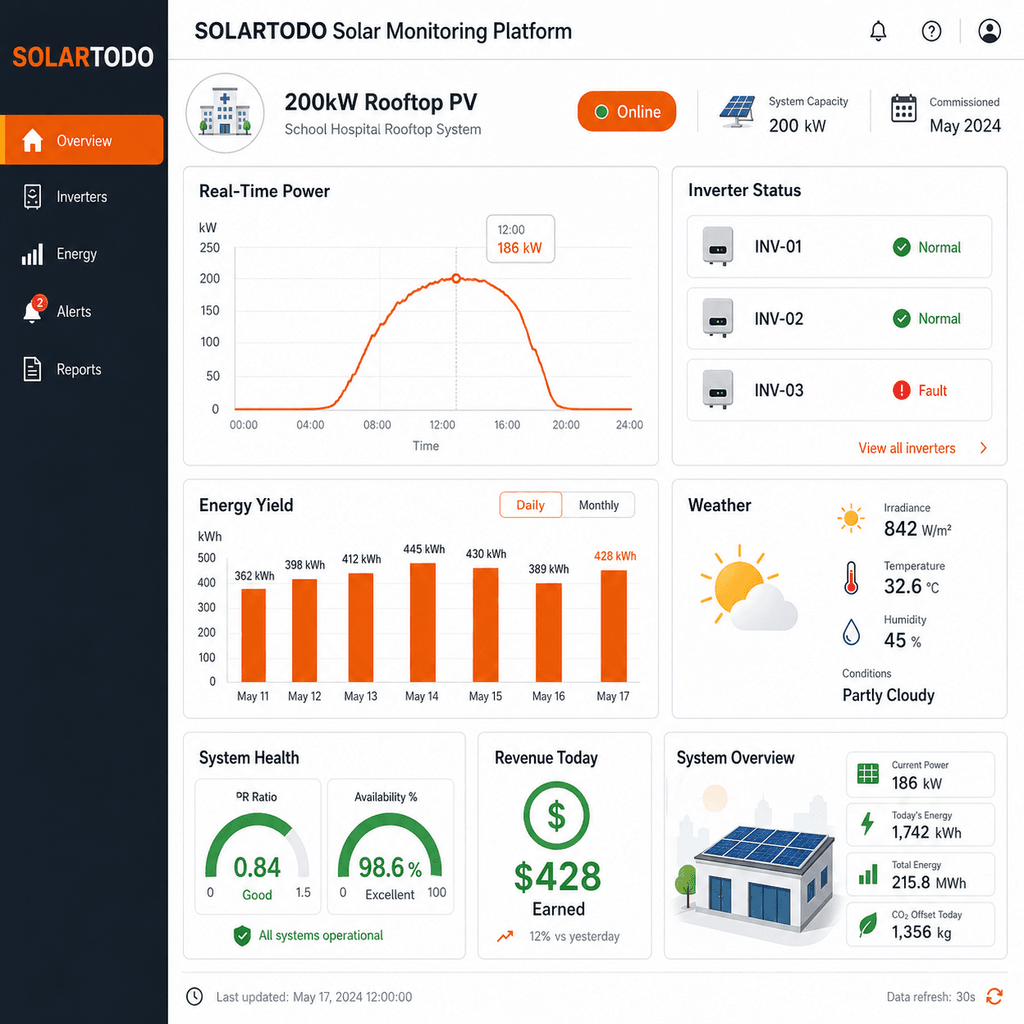

Monitoreo en la nube

Una planta moderna en azotea de 200kW debe incluir 1 pasarela de monitoreo en la nube o una plataforma equivalente integrada en el inversor para visibilidad en tiempo real sobre la generación, el estado del inversor, el historial de alarmas y las tendencias de desempeño diarias. El monitoreo en intervalos de 5-15 minutos permite a los equipos de mantenimiento detectar a tiempo el bajo rendimiento de cadenas, disparos del inversor, fallas de comunicación y recortes anormales. Para escuelas y hospitales con personal técnico limitado, los paneles centralizados facilitan la elaboración de reportes para administradores del sitio, equipos financieros y responsables de sostenibilidad.

El reporte en la nube también respalda requisitos de divulgación ESG y del sector público al convertir los datos de generación en métricas de emisiones evitadas, ahorros de costos y disponibilidad del sistema. Una planta de 200kW que produce 340 MWh/año puede evitar aproximadamente 238 toneladas de CO2/año usando un factor de emisiones de 0,70 kg CO2/kWh, aunque los factores de red locales pueden variar en más de 50%. Los compradores que busquen orientación de diseño, supuestos de rendimiento u opciones de hibridación con almacenamiento pueden Conocer el tema o Solicitar una cotización personalizada para una propuesta específica del sitio.

Análisis de inversión EPC y estructura de precios

Para compradores institucionales, el alcance EPC normalmente incluye 5 paquetes de trabajo principales: ingeniería, suministro, construcción, puesta en marcha y soporte de garantía. La ingeniería cubre levantamiento del sitio, aportes de revisión estructural, diagramas unifilares, diseño de cadenas, coordinación de protecciones y optimización de la distribución. El suministro incluye módulos, inversores, montaje, cables, balance de sistema AC/DC y hardware de monitoreo. La construcción cubre logística, instalación, trabajos eléctricos, pruebas y gestión de seguridad. La puesta en marcha incluye pruebas de aislamiento, verificación de polaridad, configuración del inversor, sincronización con la utilidad y entrega de desempeño. El alcance estándar llave en mano aquí incluye una garantía de 1 año por mano de obra y soporte después de la puesta en marcha.

El precio comercial para este sistema 200kW de Azotea de Hospital Escolar se estructura en 3 niveles según el alcance del comprador y los Incoterms:

Para compradores de portafolio, se aplica el siguiente marco de descuento por volumen a equipos o paquetes de proyecto estandarizados donde el alcance técnico se mantiene consistente entre sitios:

Un ejemplo simple de ROI muestra por qué la FV en azotea de 200kW es atractiva para escuelas y hospitales. Si la inversión EPC es de USD 98.000, la generación anual es de 340.000 kWh y el costo de la energía desplazada es USD 0,12/kWh, el ahorro anual en electricidad es de aproximadamente USD 40.800. Con esas suposiciones, el periodo de recuperación simple es de alrededor de 2,4 años antes de efectos fiscales y reservas de mantenimiento. Con una tarifa menor de USD 0,08/kWh, el ahorro anual sigue siendo USD 27.200, dando una recuperación de aproximadamente 3,6 años. En comparación con la generación diésel propia a USD 0,28/kWh, el costo evitado puede superar USD 95.000/año, haciendo que la FV en azotea sea económicamente convincente incluso sin subsidios.

Los términos de pago estándar son 30% T/T + 70% B/L, o 100% L/C a la vista para transacciones calificadas. Se puede analizar soporte de financiamiento para proyectos por encima de USD 5.000K. Para cotizaciones EPC, revisión de distribución y solicitudes de documentación de bancabilidad, contacte [email protected]. Los compradores institucionales también deben usar la herramienta Configurar su sistema en línea para comparar área de techo, rendimiento anual y escenarios de presupuesto antes de licitar.

Referencia de desglose de precio

La estructura de costos EPC a continuación separa el valor de los equipos de la instalación, la ingeniería y el soporte de garantía, en lugar de inflar precios de componentes. Esto es importante para equipos de compras que necesitan un punto de referencia CAPEX transparente. Las partidas reales pueden variar según la complejidad del techo, la distancia de interconexión, el acceso de la grúa, el costo local de mano de obra y los requisitos del código eléctrico, pero la estructura siguiente refleja un paquete llave en mano realista dentro del rango EPC indicado de USD 86.400-110.400.

Consideraciones de compra y diseño

Antes de realizar el pedido final, los compradores deben validar 6 variables del proyecto: capacidad estructural del techo, área neta disponible de instalación, política de interconexión con la utilidad, perfil de carga diurna, interfaz de protección contra rayos y acceso para mantenimiento. Para hospitales, la segregación de cargas críticas y la coordinación con el generador de respaldo son especialmente importantes porque la salida FV es variable y debe integrarse en un plan integral de resiliencia. Para escuelas, los calendarios anuales de vacaciones y las reducciones de carga durante fines de semana pueden afectar las proporciones de autoconsumo en 5-20%, influyendo en el dimensionamiento preferido de inversores y en la estrategia de control de exportación.

Desde una perspectiva de ciclo de vida, un sistema FV en azotea de 200kW suele tener un riesgo menor que agregar generación diésel equivalente para compensar energía diurna. Los sistemas diésel requieren compras continuas de combustible, mantenimiento rutinario cada 250-500 horas y exposición a la volatilidad del precio del combustible, que puede oscilar más de 20% en un solo año. En cambio, la FV en azotea no tiene costo de combustible, requiere O&M moderado y presenta degradación predecible bajo curvas de desempeño respaldadas por garantía. Esa diferencia es la razón por la que la solar se ha convertido en una vía central de descarbonización para instituciones públicas, respaldada por conjuntos de datos de IEA, IRENA, NREL e inteligencia de mercado de BloombergNEF.

Por qué esta configuración se ajusta a azoteas institucionales

Con 200kW, el sistema es lo suficientemente grande como para generar ahorros visibles, pero lo bastante pequeño como para adaptarse a muchas azoteas institucionales existentes sin la complejidad de los controles de una planta a escala de servicios públicos. El uso de montaje fijo, módulos TOPCon e inversores de cadena equilibra el rendimiento energético, la mantenibilidad y la disciplina de capex. En términos prácticos, esto significa que un administrador escolar o un responsable de instalaciones del hospital obtiene un sistema con cobertura de garantía de paneles de 25 años, cobertura de inversores de 10 años, monitoreo claro y una planificación de mantenimiento sencilla, mientras que los equipos de compras reciben precios transparentes y documentación alineada con estándares. Para analizar un proyecto en curso, Solicite una cotización personalizada a SOLARTODO.
