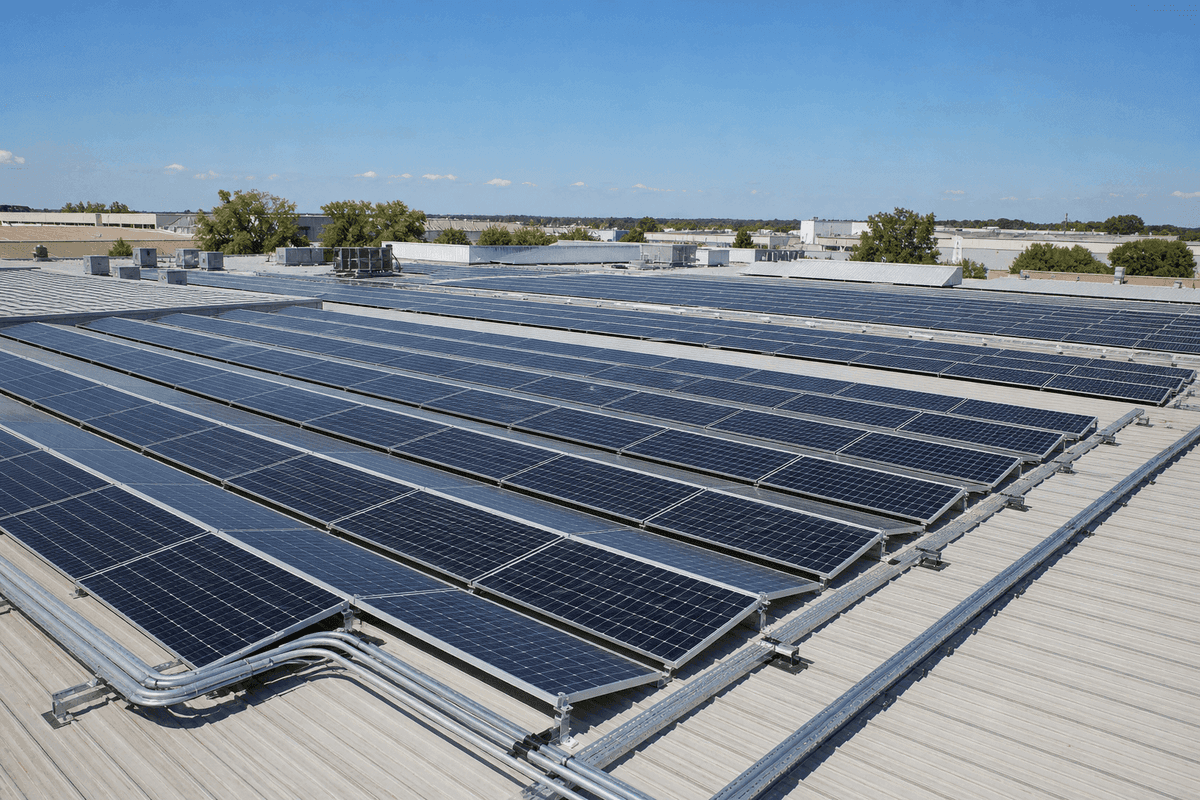

Sistema FV de techo metálico industrial de 300kW - EPC llave en mano TOPCon

El sistema solar fotovoltaico 300kW para techo metálico industrial es una planta de generación en cubierta de arreglo fijo de 300.3kWp, diseñada para fábricas, centros logísticos, edificios frigoríficos y grandes activos industriales con techo metálico. Utiliza módulos monocristalinos TOPCon tipo N con hasta 24.5% de eficiencia, aproximadamente 429 paneles de clase 700W y una producción anual estimada de 468MWh bajo un factor de capacidad modelado de 17.8%.

Para equipos de compras B2B, el sistema se sitúa entre la energía solar comercial en cubierta por debajo de 100kW y la fotovoltaica a escala de servicios públicos por encima de 1MW, con precios EPC llave en mano de $129,600 a $165,600. Los compradores pueden Ver todos los productos de sistemas solares FV, Configurar su sistema en línea o Solicitar una cotización personalizada para requisitos de carga de techo, zona de viento, código de red y medición.

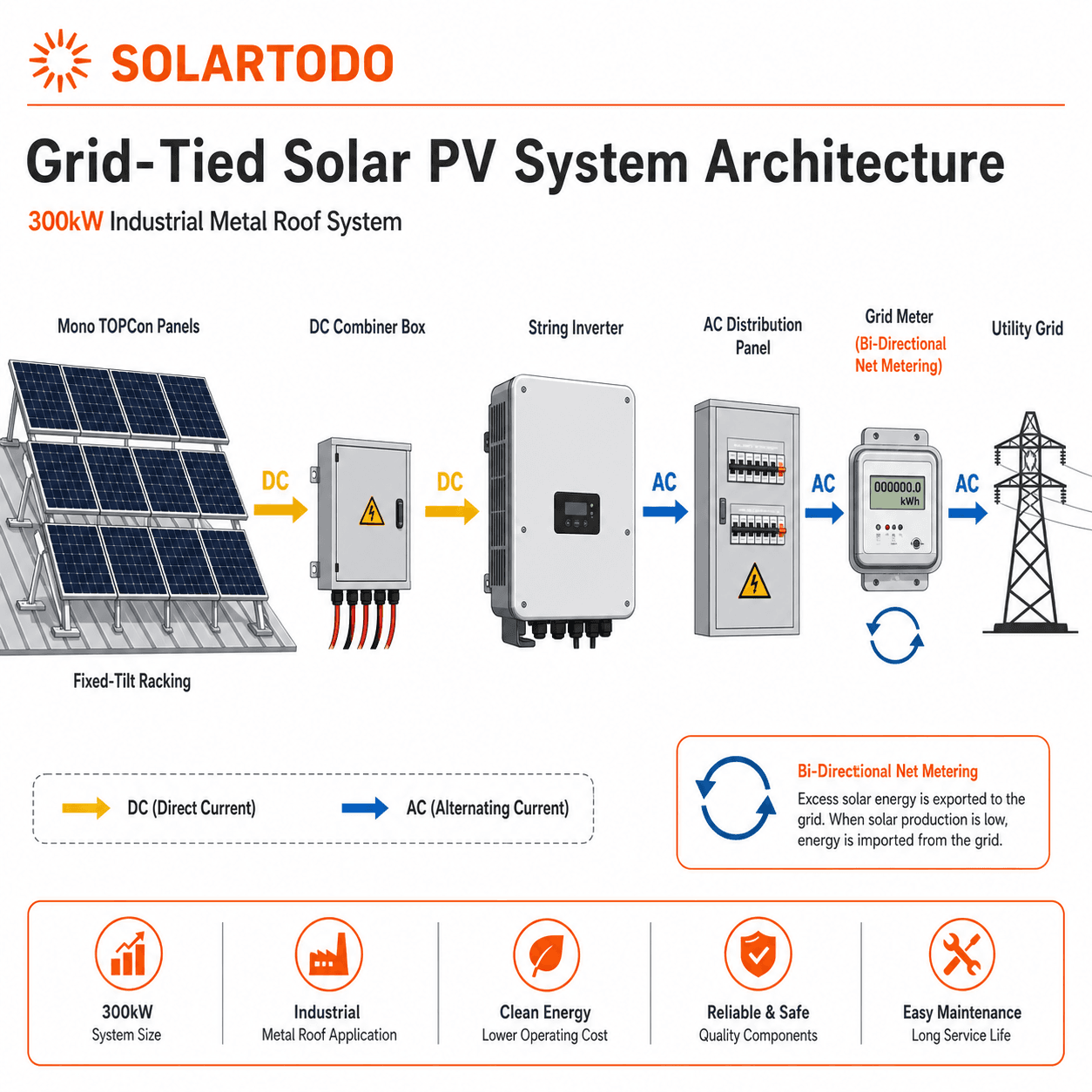

Arquitectura del sistema

Una planta FV de 300kW para techo metálico normalmente usa 6 inversores de cadena con una potencia aproximada de 50kW cada uno, de 12 a 18 circuitos de entrada CC por grupo de inversores y 1 tablero de distribución CA conectado al bus de baja tensión del edificio o a un transformador elevador. El arreglo fijo reduce las piezas móviles en 100% frente a los sistemas con seguidores, por eso los sistemas en cubierta suelen priorizar lastre, abrazaderas, interfaces de junta alzada y contención de cables en lugar de motores o accionamientos hidráulicos.

El lado CC se construye alrededor de módulos TOPCon tipo N con tecnología de célula de contacto pasivado, formatos de oblea de 210mm y configuraciones de vidrio aptas para bifacialidad cuando la reflectancia del techo permite una ganancia posterior de 5% a 10%. En comparación con módulos PERC convencionales tipo p de 20.5% a 21.5% de eficiencia, los módulos TOPCon de 24.5% pueden reducir el área de módulos requerida en torno a 12% a 16% para la misma capacidad nominal de 300kW.

El lado CA utiliza inversores comerciales de cadena en lugar de un inversor central, porque 300kW está por debajo del umbral de 500kW donde la economía de los inversores centrales suele dominar. Este diseño distribuido limita una falla de un solo inversor a aproximadamente 16.7% de la capacidad CA, mejora la granularidad MPPT por zona de techo y permite el apagado por secciones para mantenimiento bajo la norma IEC 62116 de anti-isla y las reglas locales de interconexión de la empresa eléctrica.

Especificaciones técnicas

La capacidad estándar de diseño es 300kWp CC, calculada como 429 módulos x 700W = 300.3kWp antes del recorte del inversor y la reducción específica del sitio. Con 1,400m2 de área de techo planificada, el diseño normalmente reserva 12% a 18% de la superficie disponible para pasillos, retranqueos contra incendio, rutas de drenaje, separación de tragaluces y cargas de viento en zonas de borde.

El paquete de módulos sigue la calificación de diseño IEC 61215, la calificación de seguridad IEC 61730 y las referencias heredadas de seguridad de módulos UL 1703 cuando las especificaciones de compra lo requieren. Para proyectos industriales financiables, SOLARTODO recomienda informes de prueba flash de fábrica para el 100% de los módulos, inspección por electroluminiscencia en lotes muestreados y trazabilidad por número de serie para los 429 paneles.

La degradación esperada es inferior a 1.0% en el año 1 e inferior a 0.4% anual después del año 2, dejando cerca de 87.4% de producción garantizada en el año 30 para muchas garantías TOPCon tipo N. Esto importa en techos industriales porque el activo de techo de acero puede tener un plan de servicio de 25 años, mientras que el arreglo solar puede seguir siendo financieramente productivo durante 30 años si la corrosión, la puesta a tierra y la impermeabilización se diseñan correctamente.

Aplicación en techo metálico industrial

Un caso de uso típico es una fábrica de envasado de operación 24 horas en la región MENA con 1,800m2 de techo metálico trapezoidal, un transformador de servicio de 420kVA y cargas diurnas entre 180kW y 260kW. Después de instalar un arreglo fijo en cubierta de 300kW, el operador puede autoconsumir alrededor de 70% a 85% de la producción FV anual cuando la refrigeración, los compresores y las cargas de transportadores funcionan durante las horas de luz.

En comparación con comprar toda la electricidad de una red respaldada por diésel a $0.14/kWh, la generación anual modelada de 468MWh puede reducir la electricidad comprada en aproximadamente $65,520/año antes de efectos de O&M y cargos por demanda. En comparación con un generador diésel que consume 0.27L/kWh, la misma producción FV puede evitar alrededor de 126,000L de diésel al año y reducir la exposición logística del combustible en más de 80 entregas de camión durante 25 años.

La interfaz del techo se selecciona después de 3 comprobaciones: geometría del perfil metálico, separación de correas y categoría de corrosión. Las abrazaderas para junta alzada pueden evitar penetraciones en el techo en muchos casos, mientras que los techos trapezoidales pueden usar fijaciones selladas con EPDM en 4 a 6 puntos de anclaje por fila de módulos, según los cálculos de succión de viento y los códigos estructurales locales.

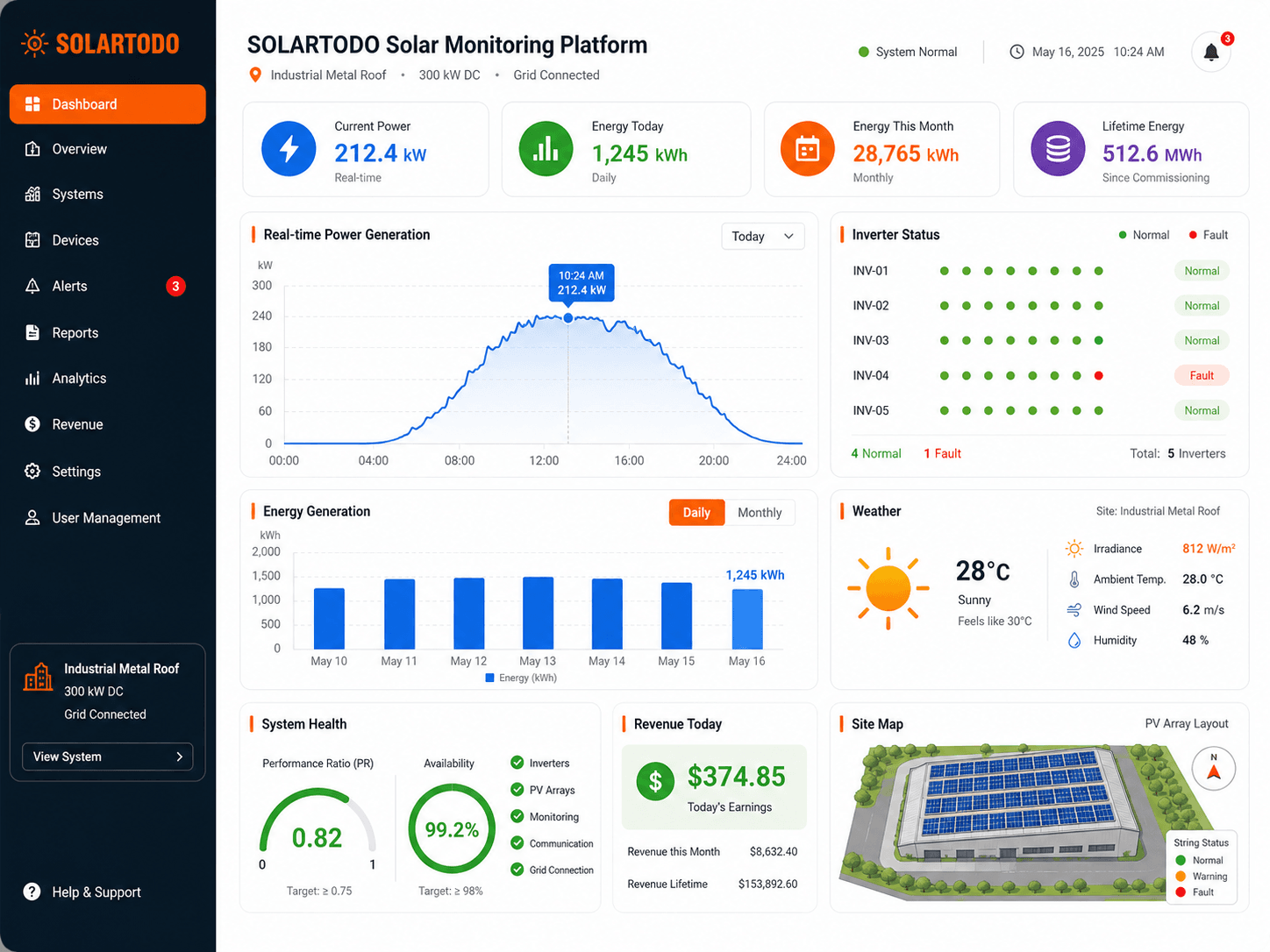

Monitoreo en la nube

El sistema de monitoreo registra la salida del inversor, la corriente de cadena, el rendimiento diario, los códigos de falla y la exportación a red en intervalos de 5 minutos a 15 minutos. Una planta de 300kW normalmente genera de 1,200kWh a 1,600kWh en un día de alta irradiancia, por lo que la analítica en la nube puede identificar un evento de bajo rendimiento de 5% dentro de 1 día operativo en lugar de esperar las facturas mensuales de la empresa eléctrica.

Los flujos de trabajo remotos de O&M incluyen 3 alarmas prácticas: disparo de inversor, desajuste de cadenas superior a 8% y violación del límite de exportación CA. Estas alarmas ayudan a los gestores de activos a despachar técnicos con ID exactos de inversor, números de cadena y datos de rendimiento con marca de tiempo, lo que puede reducir las visitas de diagnóstico al sitio en 1 a 2 viajes por evento de falla.

Para equipos que construyen paneles internos de energía, la capa de monitoreo puede exportar kWh, kW, voltaje, corriente y estado de falla a un EMS o BMS mediante Modbus TCP, RS485 o pasarelas API. Los compradores pueden Aprender sobre el tema para conceptos de monitoreo solar y Aprender sobre el tema para dimensionamiento FV comercial, conexión a red y listas de verificación de compras.

Normas, bancabilidad y contexto de mercado

NREL PVWatts se usa comúnmente como referencia inicial de rendimiento porque convierte irradiancia, temperatura, inclinación del arreglo, azimut y pérdidas del sistema en estimaciones anuales de kWh. Para este paquete de 300kW, SOLARTODO usa 468MWh/año como valor preliminar de planificación, mientras que la ingeniería EPC final debe ejecutar simulaciones específicas del sitio con datos meteorológicos de 8760 horas y geometría de sombras del techo.

IRENA informó reducciones continuas en los costos de generación solar FV hasta 2024, y muchos mercados de alta irradiancia ya pueden producir electricidad FV a escala de servicios públicos por debajo de $0.03/kWh con financiamiento favorable. La FV industrial en cubierta suele tener un LCOE más alto que la FV de servicios públicos en desierto por el acceso al techo, los sistemas de seguridad y el menor volumen de compra, pero una planta en cubierta de 300kW aún puede apuntar a cerca de $0.032/kWh durante un período operativo de 25 años.

Los datos de mercado de IEA e IEA PVPS muestran la solar FV como una de las tecnologías eléctricas de más rápido crecimiento, con capacidad FV instalada global que supera 2TW a mediados de la década de 2020. BloombergNEF y Wood Mackenzie también han identificado las tecnologías tipo N, incluida TOPCon, como adiciones de capacidad dominantes durante 2025 y 2026 porque la mayor eficiencia reduce el costo BOS por vatio en techos con espacio limitado.

IEC 61215 e IEC 61730 siguen siendo las normas base de módulos para calificación y seguridad, mientras que IEC 62116 aborda el comportamiento anti-isla del inversor. Para proyectos norteamericanos o financiados para exportación, los equipos de compras también pueden solicitar referencias UL 1703, alineación UL 61730, cumplimiento de interconexión IEEE 1547 y revisión de apagado rápido NEC según la autoridad con jurisdicción.

Análisis de inversión EPC y estructura de precios

El alcance EPC llave en mano de SOLARTODO incluye 5 paquetes de trabajo: diseño de ingeniería, compras, construcción, puesta en marcha y soporte de garantía de 1 año. La ingeniería cubre levantamiento del techo, diseño de distribución, diagrama unifilar, plan de cadenas, plan de puesta a tierra, revisión de succión de viento y estimación de rendimiento; las compras cubren módulos, inversores, montaje, cable, tableros CA, dispositivos de protección y monitoreo.

En el punto medio EPC de $147,600 y con una producción anual de 468MWh, una instalación que paga $0.12/kWh puede compensar alrededor de $56,160/año en compras brutas de electricidad. Después de considerar $1,500/año para inspección, limpieza y monitoreo, el retorno simple es de aproximadamente 2.7 años, mientras que una tarifa de $0.09/kWh da un retorno más largo de 3.7 años.

La comparación de costos es más sólida donde el respaldo diésel, las tarifas diurnas altas o las obligaciones de reporte de carbono aumentan el valor de cada kWh. Frente al suministro solo de red a $0.12/kWh, la generación de 25 años de aproximadamente 11,700MWh representa $1.40 millones en compras brutas de electricidad evitadas antes de degradación, escalamiento tarifario, reemplazo de inversores y tratamiento fiscal.

Las condiciones de pago estándar son 30% de depósito T/T más 70% contra copia de B/L, o 100% L/C a la vista para instrumentos bancarios aprobados. La financiación de proyectos puede analizarse para carteras superiores a $5,000K, y los compradores comerciales pueden contactar a [email protected] para alcances EPC específicos por país, Incoterms, lenguaje de garantía y documentación de puesta en marcha.

Notas de compra

El paquete de compra recomendado incluye 7 grupos documentales: fichas técnicas, certificados IEC, informes de cumplimiento de inversores, cálculos estructurales de montaje, certificados de cables y conectores, registros QA de fábrica y listas de verificación de puesta en marcha. Un archivo completo de entrega de 300kW debe incluir pruebas de resistencia de aislamiento, comprobaciones de polaridad, registros de par, bitácoras de arranque de inversores y 30 días de validación de monitoreo.

Para techos metálicos de más de 10 años, SOLARTODO recomienda confirmar la vida útil del recubrimiento del techo, el estado de las fijaciones, el desempeño del drenaje y la capacidad de carga disponible antes de firmar contratos EPC. Un arreglo de 300kW puede añadir aproximadamente 12kg/m2 a 18kg/m2 según las opciones de módulo, riel y lastre, por lo que la verificación estructural es un requisito comercial y no un ejercicio de ingeniería opcional.
