40W Luminaria Solar-Eólica Híbrida para Patio con Poste Partido - Autonomía 8 Días

El 40W Wind-Solar Hybrid Courtyard Split es un sistema de iluminación exterior autónomo, configurado alrededor de un luminaro LED de 40W, un módulo solar TOPCon de 60Wp, una turbina eólica de eje vertical de 300W, una batería LiFePO4 de 300Wh y un poste de acero galvanizado en caliente de 6m. Está diseñado para operar 12 horas por noche en climas templados con 8 días de autonomía en días lluviosos, lo que lo hace adecuado para patios, parques, pasarelas, campus, complejos residenciales e instalaciones costeras ventosas o de gran altitud, donde la irradiancia puede caer por debajo de 4.0 horas pico de sol durante varios días.

En comparación con una farola de patio convencional de 40W conectada a red, este sistema híbrido puede reducir los costos de zanjeo y cableado en 30% a 60% en proyectos distribuidos de 20 a 200 postes, manteniendo además la iluminación durante cortes de red de 8 días o más, dependiendo del recurso eólico y del perfil de atenuación. Según los informes de IEA e IRENA sobre sistemas renovables distribuidos y resiliencia ante electrificación, los activos fuera de red híbridos mejoran la continuidad del servicio donde la variabilidad meteorológica afecta a la generación de una sola fuente; este producto aplica ese principio a nivel de infraestructura pequeña con carga tanto solar como eólica en una arquitectura de un solo controlador.

Posicionamiento del producto y caso de uso

Este modelo pertenece a la gama de View all Solar Street Light products y está optimizado para compradores que necesitan más redundancia de carga que la que puede ofrecer una farola de patio solar-only de 30W a 40W. En términos prácticos, la turbina eólica de eje vertical de 300W aporta generación durante periodos nublados, ventosos y de invierno, mientras que el panel solar de 60Wp captura energía diurna con eficiencias de celda típicamente en el rango de 19% a 23% para tecnología monocrystalline TOPCon. El resultado es una plataforma híbrida equilibrada para emplazamientos con velocidades de viento promedio de 4m/s a 10m/s e irradiación solar anual moderada.

Una aplicación típica es la iluminación de 1.5km a 3km de carreteras internas y espacio de patios para un desarrollador residencial o contratista EPC, con postes separados en intervalos de 20m a 28m. Para un LED de 40W usando chips de alta eficacia por encima de 170 lm/W, el sistema puede proporcionar aproximadamente 6,800 lm de flujo luminoso inicial, según ópticas, CCT y corriente de conducción. Esta salida es adecuada para circulación peatonal, accesos perimetrales, carriles de baja velocidad para vehículos y zonas de patio de uso mixto, donde la altura de montaje es 6m y los objetivos típicos de iluminancia mantenida suelen estar en el rango de 5 lux a 15 lux, dependiendo del diseño.

Arquitectura del sistema

La arquitectura híbrida integra 4 bloques principales de energía: generación renovable, almacenamiento, carga y control. La generación renovable incluye un módulo PV TOPCon de 60Wp y una turbina eólica de eje vertical de 300W. El almacenamiento es un pack de batería LiFePO4 de 300Wh con BMS integrado. La carga es un conjunto LED de 40W con atenuación inteligente. El control se realiza mediante un controlador MPPT de doble entrada con eficiencia de conversión superior a 98%, que admite lógica de atardecer a amanecer, atenuación programable por tiempo y una respuesta opcional por ocupación PIR, que puede reducir el consumo de energía hasta en 60% en periodos de bajo tráfico.

El diseño split separa el conjunto del LED, el compartimento de la batería, la electrónica de carga y los componentes de generación, lo que mejora la gestión térmica frente a carcasas compactas todo-en-uno. En entornos que alcanzan +45°C de temperatura ambiente o que descienden a -20°C, esta separación ayuda a preservar la vida útil de la batería y simplifica el acceso para servicio. La práctica de diseño alineada con IEC para sistemas PV autónomos, como IEC 62124, enfatiza la verificación del desempeño a nivel de sistema bajo condiciones de campo, y la arquitectura split suele preferirse por mantenibilidad en proyectos municipales e industriales con expectativas de ciclo de vida superiores a 5 años.

Rendimiento técnico y salida de iluminación

El luminaro LED de 40W utiliza chips de marcas como Bridgelux, Cree o Lumileds, con eficacia superior a 170 lm/W a nivel de módulo y una vida útil nominal superior a 50,000 horas. Con 12 horas por noche, esto equivale a más de 11.4 años de operación antes de alcanzar el umbral nominal de mantenimiento del flujo luminoso, dependiendo de la temperatura del driver y la corriente de operación. El equipo suele diseñarse para IP66, mientras que el gabinete de batería y control puede alcanzar IP67, lo que permite el despliegue exterior en condiciones de lluvia, polvo y humedad costera.

Con una salida nominal de 6,800 lm y ópticas adaptadas para distribución en patios y pasarelas, el sistema puede soportar relaciones de separación de aproximadamente 3.0 a 4.5 veces la altura de montaje en entornos peatonales. Para un poste de 6m, esto significa una separación práctica en el rango de 18m a 27m, dependiendo de los objetivos de uniformidad, el ancho de la vía y las obstrucciones. Con atenuación al 50% durante 6 de 12 horas, el consumo nocturno de energía puede bajar de 480Wh (consumo teórico a potencia total) a alrededor de 240Wh a 300Wh, mejorando de forma significativa la autonomía y reduciendo la profundidad de descarga de la batería.

Configuración del módulo solar, turbina eólica y batería

El panel monocrystalline TOPCon de 60Wp se selecciona para climas templados donde la irradiación promedio anual puede estar entre 3.5 y 5.0 kWh/m2/día. Los módulos TOPCon generalmente ofrecen menor degradación y mejor respuesta en baja luz que diseños policristalinos más antiguos, con una vida útil comúnmente calificada en 25 años. En este producto híbrido, la entrada solar se mantiene intencionalmente moderada porque la turbina eólica de eje vertical de 300W asume una parte importante de la carga durante tiempo nublado y condiciones ventosas, especialmente en regiones costeras y de altura.

La turbina eólica de eje vertical de 300W se dimensiona para iluminación distribuida con bajo mantenimiento y es más tolerante a vientos de múltiples direcciones que un diseño de eje horizontal en entornos construidos. En condiciones promedio de viento de 5m/s a 7m/s, la contribución anual de energía puede extender de manera apreciable las ventanas de recuperación de batería después de varios días nublados. Aunque la salida real depende de la turbulencia local y la exposición del mástil, la carga híbrida puede mejorar la disponibilidad de energía en 20% a 50% frente a sistemas solo solares en zonas ventosas, en función de perfiles de recurso específicos del proyecto y la estrategia del controlador.

La batería LiFePO4 de 300Wh utiliza química LFP porque ofrece mayor estabilidad térmica, larga vida en ciclos y menor mantenimiento que alternativas de plomo-ácido. Con 2,000+ ciclos profundos, la batería puede soportar aproximadamente 5.5 años de ciclado diario a profundidad de ciclo completa, y mucho más bajo ciclado parcial. El BMS integrado proporciona protección contra sobrecarga, sobredescarga, cortocircuito y baja temperatura. En comparación con baterías de gel de capacidad utilizable similar, LFP puede reducir la frecuencia de reemplazo en 50% o más a lo largo de un horizonte de proyecto de 5 a 8 años.

Inteligencia del controlador y monitoreo en la nube

El controlador de carga-descarga usa seguimiento MPPT con eficiencia superior al 98% para optimizar tanto la entrada PV como la eólica. La lógica operativa estándar incluye conmutación atardecer a amanecer, atenuación programable en 3 etapas o 5 etapas, y detección de movimiento PIR opcional que puede elevar la salida de 30% en espera a 100% cuando se detecta movimiento dentro de un rango típico de 8m a 12m. Para operadores B2B que gestionan 50 a 500 unidades, la telemetría opcional 4G o LoRa permite verificar el estado de forma remota, alarmas de fallos y planificación de mantenimiento.

El monitoreo remoto es especialmente valioso donde los postes están distribuidos en campus, resorts, parques logísticos o perímetros municipales a lo largo de 2km a 20km. En lugar de ciclos de inspección manual cada 30 a 90 días, los operadores pueden revisar SOC de batería, corriente de carga, tiempo de funcionamiento del LED y códigos de fallos desde un panel en la nube. Esto puede reducir la frecuencia de despacho de mantenimiento en 20% a 40%, especialmente en proyectos con terreno mixto. Los compradores pueden Configure your system online para especificar opciones de monitoreo, PIR y distribución óptica.

Estructura mecánica y durabilidad ambiental

El poste estándar es de acero galvanizado en caliente de 6m, seleccionado por eficiencia de costos, rigidez estructural y amplia aceptación municipal. La galvanización mejora la resistencia a la corrosión y puede soportar vidas de servicio superiores a 15 años en condiciones exteriores estándar, aunque entornos altamente salinos pueden requerir alternativas de aleación de aluminio o FRP. El sistema completo suele diseñarse para resistencia al viento alrededor de 120 km/h, sujeto al diseño de la cimentación, normativa local y carga de la turbina. Para proyectos costeros con niebla salina por encima de categorías de corrosividad C4/C5, deben evaluarse mejoras de materiales durante la ingeniería.

El paquete de cimentación para un poste de 6m típicamente incluye pernos de anclaje, jaula de base y obras de concreto dimensionadas según la capacidad portante del suelo, la profundidad de heladas y la carga de viento. El costo de la cimentación instalada suele ser de alrededor de $80 por unidad en condiciones estándar, pero puede aumentar entre 15% y 40% en sitios con roca, terreno recuperado o con alto nivel freático. El cumplimiento con los requisitos de seguridad del luminario IEC 60598 y clasificaciones de ingreso como IP66/IP67 respalda la confiabilidad exterior a largo plazo cuando se combina con prensaestopas adecuados, sellado y puesta a tierra.

Normas, calidad y cumplimiento

Este producto se especifica en línea con estándares reconocidos para iluminación renovable autónoma y luminarias exteriores. Referencias relevantes incluyen IEC 62124 para evaluación del desempeño de sistemas PV autónomos, IEC 60598 para seguridad del luminario y clases de protección de envolvente IP66/IP67. Los módulos PV suelen fabricarse conforme a estándares como IEC 61215 e IEC 61730, mientras que los packs de batería y la electrónica pueden suministrarse con CE, RoHS y documentación de cumplimiento específica del proyecto. Para compradores que requieran aprobación de la autoridad local, deben confirmarse los requisitos estructurales, eléctricos y EMC antes de la compra.

La guía técnica en línea de organizaciones autorizadas respalda el razonamiento de diseño. Las herramientas de campo de NREL para dimensionamiento de PV fuera de red enfatizan la reducción de carga y la optimización de eficiencia; los informes de IRENA sobre sistemas renovables descentralizados destacan resiliencia y menor dependencia de combustible durante el ciclo de vida; los estudios de acceso a energía y de infraestructura distribuida de IEA muestran el valor de los sistemas modulares para mejorar la continuidad del servicio; y los análisis de mercado de BloombergNEF y Wood Mackenzie continúan mostrando la disminución de costos de baterías y módulos durante los últimos 5 a 10 años, mejorando la economía de proyectos para activos híbridos pequeños.

Escenario de aplicación

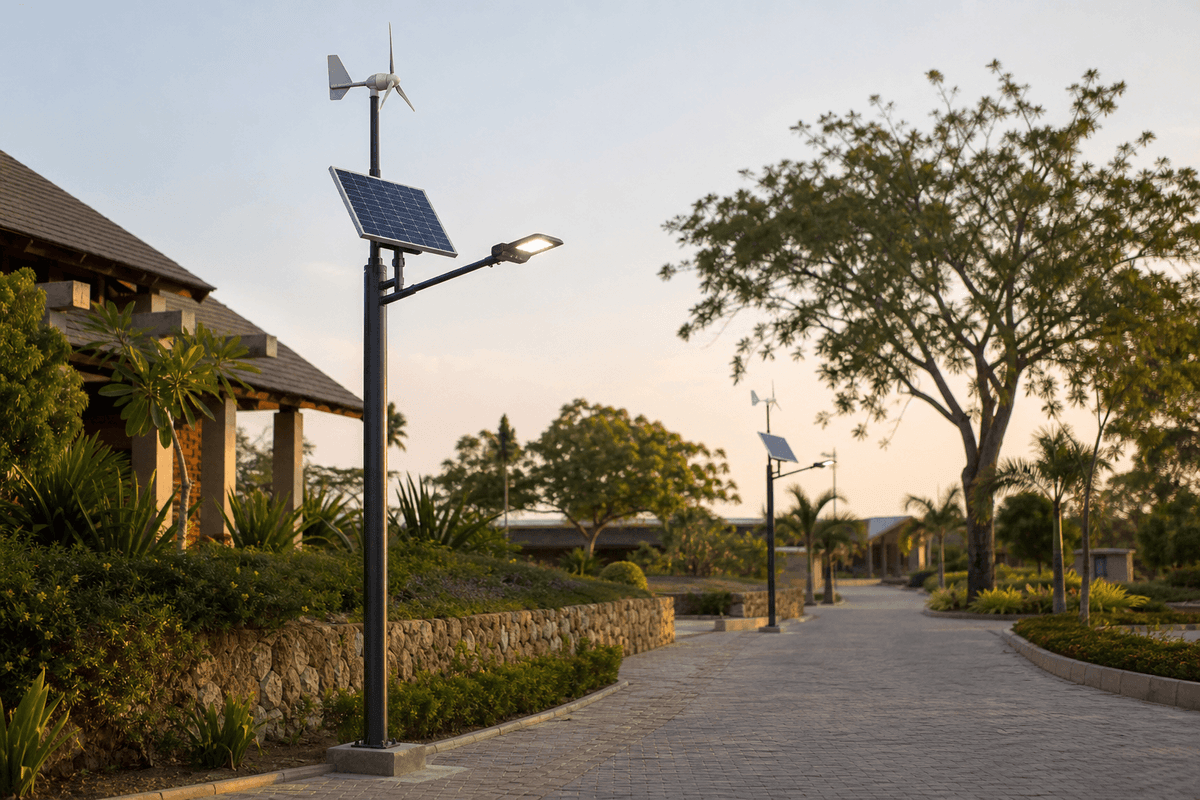

Un operador de granja solar en una región costera del MENA desplegó 84 unidades de este 40W wind-solar hybrid courtyard split a lo largo de caminos internos, bases de inversores y pasarelas del personal en un área de 2.4km2. El sitio tenía un recurso solar promedio cercano a 5.2 kWh/m2/día, pero con polvo invernal frecuente y vientos fuertes por la tarde por encima de 6m/s. Al combinar el panel de 60Wp con la turbina de 300W, el operador mantuvo la iluminación nocturna durante 12 horas sin zanjeo a través de corredores activos de cables, reduciendo el tiempo de instalación civil en aproximadamente 35% frente a una red de iluminación AC de bajo voltaje.

En ese escenario, la atenuación inteligente redujo el consumo promedio nocturno de LED de 480Wh a plena salida a aproximadamente 260Wh, extendiendo la autonomía útil y limitando el estrés de la batería. Los registros de mantenimiento durante los primeros 12 meses mostraron menos de 3 visitas de servicio no programadas por cada 84 unidades, principalmente debido a la visibilidad remota del estado y al uso de almacenamiento LFP en lugar de baterías de gel. Para operadores de activos de servicios públicos, industriales o residenciales, esto demuestra cómo la carga híbrida puede mejorar la confiabilidad cuando el clima o las limitaciones de extensión de red afectan el diseño convencional de iluminación.

Comparación con alternativas convencionales

Frente a una farola de patio convencional alimentada por red de 40W, el sistema híbrido evita zanjeo, cable blindado, paneles de distribución y cargos recurrentes por electricidad. En proyectos con 50 postes a una separación de 25m, la infraestructura AC puede sumar $150 a $400 por poste dependiendo de la longitud del tendido de cable, la profundidad de zanja y el alcance de la restauración. En cambio, un paquete híbrido llave en mano EPC a $500 a $680 por unidad consolida generación, almacenamiento, control e instalación en un modelo de capex predecible. Comparado con iluminación respaldada por generadores diésel, la reducción en logística de combustible y mantenimiento puede ser aún más sustancial durante 3 a 5 años.

En relación con una farola split solar-only de 40W, esta variante híbrida solar-eólica ofrece mayor resiliencia en invierno y en temporada de tormentas en climas ventosos. El intercambio es un capex inicial más alto debido a la turbina de 300W y el controlador híbrido, pero el beneficio es una redundancia de carga mejorada y menor riesgo de noches oscuras tras 3 a 5 días consecutivos de baja irradiancia. Para compradores que evalúan el valor del ciclo de vida en lugar del costo inicial más bajo, el híbrido suele ser preferible cuando la disponibilidad anual de viento es favorable de forma estructural.

Análisis de inversión EPC y estructura de precios

Para compradores B2B, el alcance EPC incluye 5 paquetes de trabajo principales: ingeniería, aprovisionamiento, construcción, puesta en marcha y soporte de garantía. La ingeniería cubre levantamiento del sitio, distribución de postes, revisión de recursos eólicos/solares y planos de cimentación. El aprovisionamiento incluye el equipo de luminaria LED de 40W, el panel de 60Wp, la turbina de 300W, la batería LFP de 300Wh, el controlador, el poste, soportes y cableado. La construcción cubre cimentación, izado, cableado e integración del sistema. La puesta en marcha incluye pruebas, configuración de atenuación y documentos de entrega. La garantía estándar es de 3 años para el sistema y 5 años para el poste.

Tabla de precios

Para proyectos más grandes, los descuentos por volumen pueden mejorar de forma material la eficiencia del capex. La guía típica se muestra a continuación y puede refinarse tras revisar la lista de cantidades, confirmar el puerto de destino y las suposiciones de cimentación.

Una comparación simplificada de ROI muestra claramente la economía. Si una farola de patio AC convencional incurre $18 a $35 por año en electricidad y $10 a $25 por año en mantenimiento y costos de red, el costo operativo anual puede alcanzar $28 a $60 por poste. Una luz autónoma híbrida elimina en gran medida el costo de electricidad de red y reduce el mantenimiento de infraestructura, por lo que el periodo de recuperación incremental frente a alternativas AC a menudo cae en el rango de 4 a 7 años cuando el zanjeo es costoso. En comparación con iluminación remota respaldada por diésel, el payback puede ser más corto, de 2 a 4 años. Para precios de proyecto, los términos de pago suelen ser 30% T/T + 70% contra B/L, o 100% L/C a la vista; puede haber soporte de financiamiento para proyectos por encima de $1,000K. Para cotizaciones y términos comerciales, contacte [email protected] o Request a custom quotation.

Referencia de desglose de precio

El costo EPC instalado se construye a partir de puntos de referencia reales de componentes. Con base en precios de referencia actuales, el panel TOPCon de 60Wp aporta aproximadamente $6, la batería LFP de 300Wh aproximadamente $30, el módulo LED de 40W aproximadamente $18, el controlador MPPT aproximadamente $18, la turbina eólica de 300W aproximadamente $190, el poste de acero galvanizado de 6m aproximadamente $96 y la cimentación aproximadamente $80. Hardware adicional, cableado, soportes, mano de obra de ensamblaje, izado, pruebas y gastos generales típicamente agregan $92 a $242, llevando el total llave en mano al rango de $500 a $680.

Guía de aprovisionamiento

Para consultores y responsables de compras, las variables clave de dimensionamiento son 4 factores: recurso eólico, recurso solar, perfil de operación nocturna y requisito de separación. Si el sitio tiene velocidades de viento promedio por debajo de 3m/s, una configuración solo solar puede ser más costo-efectiva. Si el viento invernal supera regularmente 5m/s y la cobertura de nubes persiste durante 2 a 5 días, el híbrido se vuelve más defendible. Los compradores pueden Learn about topic para principios generales de dimensionamiento y Learn about topic para planificación de mantenimiento, o enviar coordenadas del sitio y objetivos de lux para una propuesta a medida.

En resumen, el 40W Wind-Solar Hybrid Courtyard Split es una solución técnicamente equilibrada para proyectos de iluminación distribuida que requieren altura de montaje de 6m, salida de la clase 6,800 lm, almacenamiento LFP de 300Wh y autonomía de 8 días en entornos templados y ventosos. Es especialmente eficaz donde la extensión de red es costosa, la resiliencia es importante y los operadores desean una arquitectura split mantenible con monitoreo en la nube opcional. Para EPCs, municipios, desarrolladores y propietarios de activos industriales, ofrece un punto medio práctico entre luminarias solares-only de bajo costo y sistemas viales híbridos de mayor capacidad.
