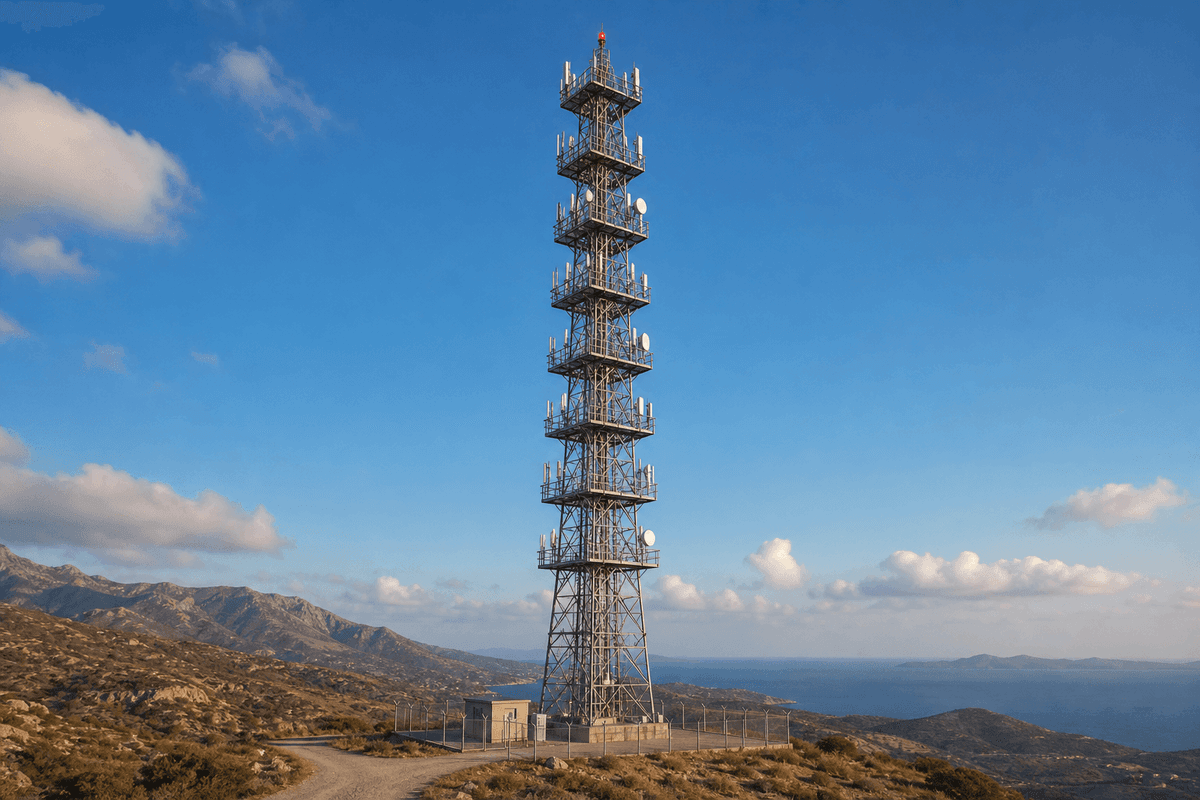

Torre de Difusión Lattice de 120m con Elevador Integrado - Capacidad para 30 Antenas, Clasificación de Viento 55 m/s

La Torre de Difusión de 120 metros de SOLARTODO con Elevador es una maravilla de la ingeniería diseñada para satisfacer las rigurosas demandas de la moderna industria de radiodifusión de alta potencia. Esta estructura de celosía de alta resistencia es un testimonio de un diseño superior, materiales robustos y una profunda comprensión de los requisitos de transmisión. Diseñada para una vida útil operativa mínima de 30 años con el mantenimiento adecuado, esta torre proporciona una plataforma excepcionalmente estable y confiable para servicios de televisión nacional, radio FM/AM y radiodifusión de audio digital (DAB). Su diseño acomoda una carga significativa de antenas de hasta 30 antenas de transmisión distintas, distribuidas en 8 plataformas dedicadas, asegurando una cobertura integral y una mínima interferencia de señal. La estructura está meticulosamente diseñada para soportar condiciones ambientales extremas, incluyendo velocidades de viento sostenidas de hasta 55 metros por segundo (200 km/h), cumpliendo con la estricta norma estructural TIA-222-H. La integración de un sistema de elevador interno de longitud completa subraya un compromiso con la eficiencia operativa y la seguridad del personal, facilitando un acceso rápido y seguro a las 8 plataformas de antenas para mantenimiento y actualizaciones de equipos.

La base de la Torre de Difusión de 120m es su formidable diseño de celosía de cuatro patas, construida con acero en ángulo de alta resistencia Q345 y Q420. Esta elección de material ofrece un equilibrio óptimo entre la relación resistencia-peso, proporcionando la rigidez estructural necesaria para soportar una carga total de punta que supera los 15,000 kilogramos, mientras minimiza los requisitos de cimentación. El peso total de acero de la estructura es de aproximadamente 150 toneladas, una cifra que refleja su clasificación de alta resistencia. Cada componente de acero pasa por un exhaustivo proceso de galvanización en caliente de acuerdo con las normas ISO 1461 y ASTM A123, resultando en un grosor de recubrimiento de zinc de 85-140 micrómetros. Este paso crucial proporciona una protección excepcional contra la corrosión por degradación atmosférica y ambiental, asegurando la longevidad de la torre incluso en entornos costeros o industriales severos. El diseño de conexión atornillada, que utiliza pernos de alta resistencia de Grado 8.8, no solo garantiza la integridad estructural, sino que también facilita un ensamblaje eficiente en el sitio, reduciendo el tiempo de instalación en hasta un 20% en comparación con las alternativas soldadas.

Esta torre está diseñada específicamente para aplicaciones de radiodifusión de alta densidad. Cuenta con un total de 8 plataformas de antenas distintas, estratégicamente posicionadas a diversas elevaciones para optimizar los patrones de transmisión y minimizar la interferencia entre antenas. Las plataformas están diseñadas para soportar una diversa gama de equipos, desde grandes paneles de televisión VHF/UHF hasta múltiples arreglos de antenas de radio FM y platos de microondas para enlaces estudio-transmisor (STL). La capacidad total de antenas permite hasta 30 sistemas individuales, convirtiéndola en un centro central ideal para múltiples radiodifusores. El robusto diseño de los soportes de montaje de antenas y plataformas puede acomodar la carga del viento de antenas con una superficie acumulativa de más de 100 metros cuadrados. La gestión de cables integrada se maneja mediante una serie de bandejas de cable de acero perforadas de 600 mm de ancho, proporcionando un camino seguro y organizado para los cientos de cables coaxiales, líneas de fibra óptica y conductos de energía que recorren toda la altura de 120 metros de la torre, protegiéndolos de la exposición ambiental y daños físicos.

Una característica clave de esta configuración de torre premium es el sistema de elevador interno completamente integrado. Este ascensor de grado industrial proporciona a los técnicos un acceso seguro, rápido y en todas las condiciones climáticas a las 8 plataformas de antenas, reduciendo significativamente el tiempo y el esfuerzo físico requeridos para el mantenimiento rutinario, la calibración de equipos y las reparaciones de emergencia. La cabina del elevador, con una capacidad de carga de 300 kilogramos, puede transportar a dos técnicos y sus herramientas necesarias desde la base hasta la plataforma superior en menos de 5 minutos. Esto contrasta drásticamente con la escalada de 45 minutos o más requerida en torres equipadas solo con un sistema de escaleras. El sistema cumple con los códigos de seguridad ASME A17.1 para ascensores e incluye múltiples características de seguridad redundantes, como un gobernador de sobrevelocidad, frenos electromagnéticos y una fuente de alimentación de emergencia independiente. La inclusión del elevador mejora el tiempo de actividad operativo en más del 15% anualmente al agilizar los ciclos de mantenimiento y mejora la seguridad del personal en un orden de magnitud, una consideración crítica para una estructura de esta altura.

La seguridad es primordial en el diseño de la Torre de Difusión de 120m. La estructura está equipada con un sistema integral de advertencia para aeronaves que cumple con el Circular de Asesoría de la FAA 70/7460-1L y las normas del Anexo 14 de la OACI. Esto incluye luces estroboscópicas blancas de alta intensidad para el día y balizas rojas intermitentes de intensidad media para la operación nocturna, asegurando visibilidad para las aeronaves desde una distancia de más de 20 millas náuticas. El sistema de protección contra rayos, diseñado según las normas IEC 62305, cuenta con una robusta red de terminales de aire en la cima de la torre, múltiples conductores de bajada y una extensa malla de puesta a tierra para disipar de manera segura descargas eléctricas de hasta 200 kiloamperios, protegiendo el equipo de radiodifusión sensible de daños catastróficos. El sistema de puesta a tierra está diseñado para lograr una resistencia de menos de 4 ohmios. Para la seguridad a nivel del suelo, se ha instalado una barrera anti-escalada de 3 metros de altura alrededor de la base de la torre, y el diseño incluye disposiciones para la integración de un sistema de monitoreo CCTV para una mayor seguridad del sitio.
