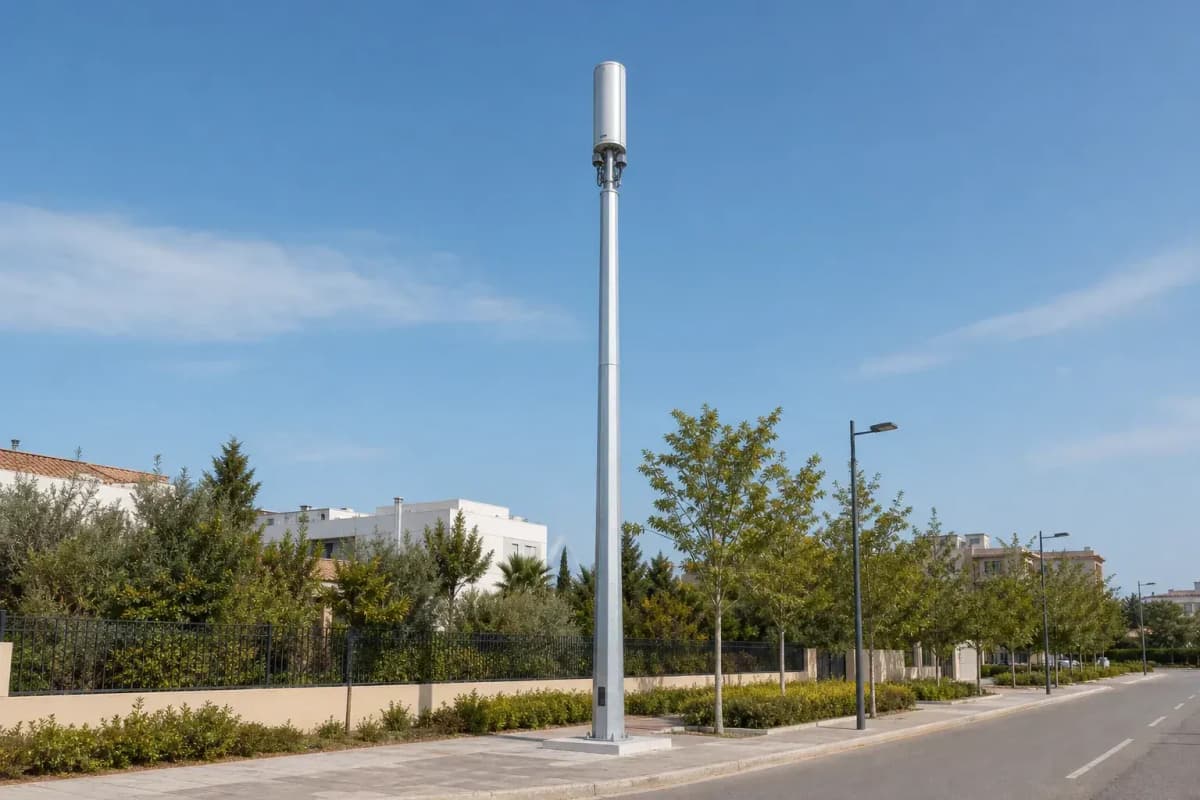

Poste 5G urbano de celda pequeña 8m con unión telescópica - Poste octagonal de acero para telecomunicaciones 37 m/s

El poste 5G urbano de celda pequeña SOLARTODO 8m con unión telescópica es una estructura compacta de soporte para telecomunicaciones, fabricada en acero octagonal, para densificación urbana 5G, 4 posiciones de antena, 1 nivel de antena integrado y velocidad de viento de diseño de 37 m/s. El rango EPC llave en mano es de $450-$767 por poste instalado, e incluye ingeniería, compras, construcción, puesta en marcha y garantía de 1 año para redes urbanas densas con distancias típicas entre sitios inferiores a 200 m.

Descripción general del producto 8 m

Este poste de celda pequeña de 8 m está diseñado para operadores, empresas de torres, contratistas de ciudades inteligentes y desarrolladores EPC que necesitan cobertura 5G de bajo impacto visual en calles urbanas, corredores de transporte, plazas municipales, parques comerciales y zonas de servicio público. La estructura octagonal de acero con unión telescópica reduce el diámetro visible de la brida en aproximadamente 20-35% frente a un monoposte con brida atornillada de altura similar de 8 m, manteniendo al mismo tiempo secciones de transporte lo bastante cortas para exportación en contenedor e instalación rápida a nivel de calle.

SOLARTODO posiciona este producto dentro de la gama Ver todos los productos de torres de telecomunicaciones como un nodo compacto y repetible para radios 4G/5G, antenas GPS, cámaras de seguridad, alumbrado inteligente y gabinetes de energía en el borde. Para equipos de compras que comparan paquetes de 50, 100 o 250 postes, las principales variables de compra son el mapa de viento, el área proyectada efectiva de la antena, la clase de cimentación, el espesor de galvanizado, el acabado de color, la ocultación de radios y si la instalación se entrega como FOB, CIF o EPC.

Arquitectura del sistema 8 m

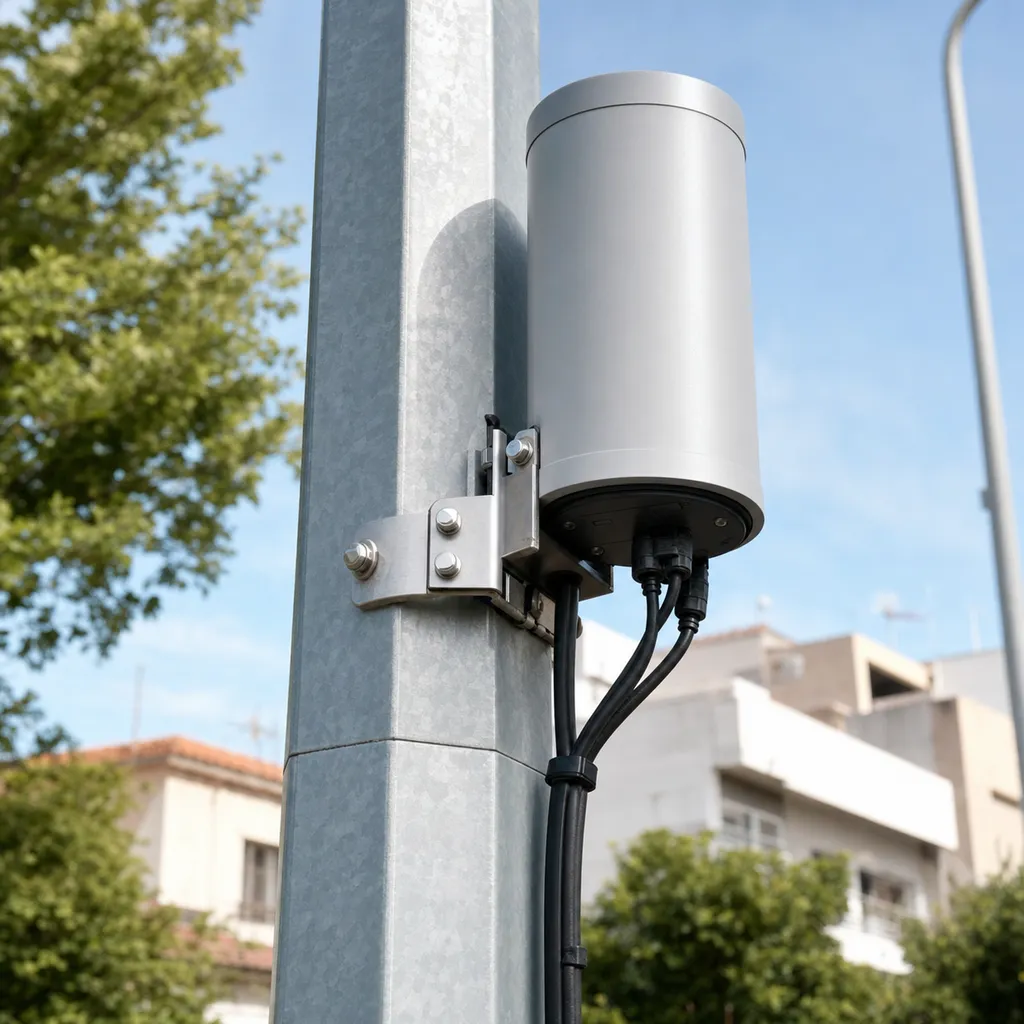

El poste utiliza un fuste cónico de acero octagonal con conexión de unión telescópica, 1 plataforma superior de antena o zona de montaje oculto, enrutamiento interno o protegido de cables, una placa base con pernos de anclaje y una interfaz de puesta a tierra diseñada para una resistencia objetivo inferior a 4 ohm cuando las condiciones del suelo lo permiten. La altura de 8 m es adecuada para despliegues en aceras y calzadas donde la línea central de la antena normalmente necesita una elevación de 6-9 m sin la carga de zonificación de una macrotorre de 15-30 m.

La conexión de unión telescópica funciona solapando 2 secciones cónicas de acero bajo compresión axial y carga de izado, eliminando 1 brida atornillada externa en la unión de media altura. En un envío típico de 8 m, la sección inferior y la sección superior pueden anidarse o agruparse para reducir la longitud del paquete en aproximadamente 25-40%, algo importante en rutas con contenedores de 20 ft, zonas urbanas de acopio restringidas y proyectos con más de 100 sitios.

Especificaciones técnicas

La configuración base es altura de torre de 8 m, material de acero octagonal, 1 nivel de antena, 4 posiciones de antena y velocidad de viento de diseño de 37 m/s. La verificación estructural debe finalizarse según la categoría local del sitio, exposición del terreno, EPA de antena, carga de cables, carga de hielo cuando aplique y anexo nacional, porque un caso de viento de 37 m/s puede producir momentos de base materialmente diferentes en Exposición B, C o D.

Normas y base de ingeniería

Para Estados Unidos, ANSI/TIA-222-H es la referencia estructural principal para estructuras de soporte de antenas, y TIA indica que la Revisión H aborda disposiciones de diseño estructural, fabricación, cimentaciones, viento, sismo, instalaciones de escalada e inspección para estructuras de soporte de antenas: https://standards.tiaonline.org/news-media/press-releases/tia-announces-publication-tia-222-H-standard-antennas-and-supporting. Para proyectos europeos, EN 1993-3-1 y los datos de viento del anexo nacional se usan normalmente para torres y mástiles, mientras que la tramitación local también puede exigir verificaciones EN 40 cuando el poste se integra con alumbrado público.

La protección contra rayos y la puesta a tierra se especifican en torno a los principios de gestión de riesgos IEC 62305, componentes de protección contra rayos IEC 62561, práctica de protección de estaciones base de radio ITU-T K.56 y métodos de medición de puesta a tierra IEEE 81-2025. El objetivo práctico en telecomunicaciones es una red de enlace equipotencial de baja impedancia, un conductor de bajada continuo, dispositivos de protección contra sobretensiones en interfaces de potencia y señal, y una resistencia de puesta a tierra medida que comúnmente se fija por debajo de 4 ohm tras la instalación.

El requisito de viento de 37 m/s corresponde a aproximadamente 133 km/h antes de aplicar la conversión de ráfagas específica del sitio, factores de terreno y coeficientes normativos. Dado que paneles de antena, cubiertas, radios, cámaras, luminarias y soportes publicitarios pueden añadir 0.1-0.8 m2 de área proyectada por dispositivo, SOLARTODO exige que el comprador confirme las dimensiones y pesos de 4 antenas antes de liberar para producción el espesor final del fuste, el diámetro de la placa base y el grado de los pernos de anclaje.

Aplicaciones urbanas 5G

Este poste de 8 m está optimizado para densificación 5G, donde los planificadores de red suelen trabajar con una distancia entre sitios inferior a 200 m en calles urbanas densas, accesos a estaciones, perímetros de recintos, zonas comerciales y distritos de uso mixto. El poste puede soportar 4 antenas de celda pequeña o un conjunto mixto de 2 antenas de panel, 1 antena GPS y 1 módulo de sensor CCTV o IoT, según el plan de radio del operador y las reglas estéticas municipales.

Para un escenario representativo de distrito inteligente en MENA, suponga un bulevar de 2 km que usa 20 postes con separación de 100 m, cada uno con 4 antenas, 1 interfaz de luminaria y 1 ruta de retorno por fibra o microondas. En comparación con una superposición convencional basada solo en macro usando 1 torre alta para el mismo corredor, el diseño de celdas pequeñas mejora la reutilización de señal a nivel de calle y puede reducir la distancia media del usuario a la radio en aproximadamente 60-80%, aunque el rendimiento real depende del espectro, la potencia de radio, el retorno y la planificación de interferencias.

El despliegue de celdas pequeñas también se alinea con la tendencia del sistema energético hacia una infraestructura digitalizada y flexible. La IEA señala que la flexibilidad de la demanda puede reducir el estrés pico y mejorar la utilización de los activos existentes de la red eléctrica en sistemas eléctricos modernos: https://www.iea.org/reports/the-value-of-demand-flexibility. Para un paquete de poste inteligente, esto respalda la integración opcional de medición, conmutación remota, alumbrado adaptativo y monitoreo en el borde, de modo que 50-250 nodos distribuidos puedan mantenerse como activos de infraestructura en lugar de montajes de telecomunicaciones aislados.

Materiales, protección contra corrosión y vida útil

El material predeterminado es una construcción de fuste octagonal de acero con acero estructural clase Q355 o equivalente, galvanizado en caliente después de la fabricación y opcionalmente recubierto con pintura en polvo en colores RAL para 1 estándar visual municipal. Para entornos interiores C3, un recubrimiento de zinc correctamente especificado y 2 inspecciones programadas por año pueden sostener una vida útil de diseño de 30 años; para entornos costeros C4-C5, deben cotizarse sistemas de recubrimiento de grado marino e intervalos de mantenimiento más rápidos antes de la compra.

En comparación con postes discretos de FRP, el acero galvanizado tiene mayor rigidez para la misma altura de 8 m y normalmente ofrece mejor capacidad para 4 antenas más soportes bajo viento de 37 m/s. En comparación con un poste convencional de acero de 8 m conectado por brida, la versión con unión telescópica puede reducir los herrajes visibles de unión en 1 juego de brida y simplificar la integración en fachada, pero requiere longitud de solape controlada, marcas de izado e instalación de anclajes de base con control de par.

Monitoreo en la nube

El poste puede entregarse como producto estructural pasivo o como nodo de infraestructura inteligente monitoreado con entrada de medidor de energía, sensor de puerta de gabinete, contador de eventos de sobretensión, alarma de vibración y monitoreo de temperatura para 1 gabinete de equipos. Un distrito monitoreado de 100 postes puede reportar alarmas por ID de poste, circuito alimentador y coordenada GPS, dando a los operadores una cola de mantenimiento estructurada en lugar de notas de inspección manual después de cada tormenta o corte.

El monitoreo en la nube es opcional porque algunos compradores de telecomunicaciones ya operan su propio NOC, SCADA, OSS o plataforma IoT. Cuando se incluye, SOLARTODO puede proporcionar campos de telemetría listos para API para voltaje, corriente, temperatura del gabinete, estado de puerta, estado de SPD e intervalos de reporte de 1-15 minutos, mientras que la propiedad de tarjetas SIM, direccionamiento IP, reglas de ciberseguridad y política de retención de datos sigue siendo una decisión a nivel de proyecto.

Flujo de compras y configuración

Los equipos de compras deben comenzar confirmando 8 datos: ciudad o coordenadas, velocidad de viento de diseño, clase de corrosión, número de antenas, dimensiones de antenas, peso de radio, ruta de cables y restricciones de cimentación. Una vez conocidos esos 8 elementos, los compradores pueden Configurar su sistema en línea o Solicitar una cotización personalizada con un paquete de planos, lista de cantidades y límite de instalación.

El paquete típico de presentación incluye 1 plano de disposición general, 1 plano de cimentación, 1 cuadro de pernos de anclaje, 1 especificación de galvanizado o recubrimiento, 1 lista de empaque y 1 declaración de método de instalación. Para paquetes grandes de más de 50 postes, los desarrolladores de proyecto suelen añadir una inspección de prototipo, prueba de recubrimiento de terceros, informe de trazabilidad por lote y aprobación de poste de muestra antes de liberar la producción en masa.

Análisis de inversión EPC y estructura de precios

La entrega EPC llave en mano incluye ingeniería, compras, construcción, puesta en marcha y garantía de 1 año para el poste de celda pequeña instalado de 8 m. La ingeniería cubre cálculos estructurales y planos; las compras cubren fabricación del poste de acero, galvanizado, soportes, herrajes de anclaje y empaque; la construcción cubre interfaz de cimentación, izado del poste, puesta a tierra y entrega; la puesta en marcha cubre verificación de verticalidad, prueba de puesta a tierra, inspección visual y cierre de lista de pendientes.

Un caso representativo de ROI puede comparar una red vial de celdas pequeñas de 100 postes frente a 10 sitios macro de relleno donde el arriendo de azoteas, las obras pesadas de torre y los ciclos de permisos más largos dominan el costo. Si cada poste de celda pequeña evita $250 al mes de exposición a arriendo de azotea frente a una ubicación de montaje alternativa, 100 postes pueden representar $300,000 al año de costo de arriendo evitado, dando una recuperación simple de aproximadamente 1-3 años frente a un paquete EPC de postes de $45,000-$76,700 antes de los costos de equipos de radio.

La comparación de costos es más favorable cuando los municipios ya necesitan alumbrado, cámaras, Wi-Fi o infraestructura de sensado de tráfico en el mismo activo urbano de 8 m. En ese caso de uso combinado, 1 poste puede reemplazar 2-3 accesorios urbanos separados, reduciendo obras civiles, zanjas de cables y contaminación visual en aproximadamente 25-40% frente a instalaciones separadas de poste de alumbrado, poste de cámara y soporte de telecomunicaciones.

Las condiciones de pago estándar son depósito T/T de 30% más 70% contra conocimiento de embarque, o L/C irrevocable a la vista de 100% para compradores aprobados. La financiación de proyectos puede analizarse para pedidos superiores a $1,000K, especialmente paquetes multiurbanos de telecomunicaciones, alumbrado inteligente e infraestructura de seguridad; contacte a [email protected] para una estructura comercial con Incoterms, calendario de entrega y límite de garantía claramente definidos.

Control de calidad, pruebas y entrega

El QC de fábrica normalmente incluye 5 controles de producción: revisión de certificado de material, inspección dimensional, inspección visual de soldadura, verificación de espesor de galvanizado y comprobación de ajuste de prueba de las marcas de solape de la unión telescópica. Para pedidos de 50+ postes, SOLARTODO recomienda inspección previa al envío usando supuestos de planos ANSI/TIA-222-H, lógica de fabricación EN 1993 y criterios de recubrimiento específicos del proyecto, en lugar de depender solo de una ficha genérica de catálogo.

La entrega en sitio debe registrar al menos 6 elementos de aceptación: madurez de cimentación, proyección de pernos de anclaje, verticalidad del poste, resistencia de puesta a tierra, reparación de daños de recubrimiento y preparación de soportes de antena. IEEE 81-2025 es relevante porque cubre la medición de resistividad del suelo, impedancia de tierra y potenciales superficiales de sistemas de puesta a tierra, lo que convierte el objetivo final de puesta a tierra inferior a 4 ohm en un valor medido y no en una suposición solo de plano: https://standards.ieee.org/ieee/81/11218.

Notas para compradores y conocimiento relacionado

Esta página de producto describe el poste estructural y el límite de instalación EPC, no los equipos de radio 5G con licencia, la planificación de espectro, el aprovisionamiento de SIM ni la red núcleo del operador. Los compradores pueden revisar el contexto general de diseño en Aprender sobre el tema y deben enviar 4 fichas técnicas de antenas, 1 ubicación de mapa de viento y 1 foto de instalación o plano de sitio para una cotización específica del proyecto.

Para proyectos que requieren energía solar, respaldo con baterías, alumbrado inteligente, cámaras o seguridad perimetral, SOLARTODO puede combinar el poste de telecomunicaciones de 8 m con componentes de almacenamiento de energía y monitoreo de su portafolio solar, de seguridad e infraestructura inteligente. IRENA e IEA enfatizan que la infraestructura electrificada, distribuida y digital requiere planificación coordinada, y este poste de 8 m se especifica mejor como 1 nodo repetible dentro de un plan mayor de activos urbanos o de campus, no como un componente aislado de acero.
