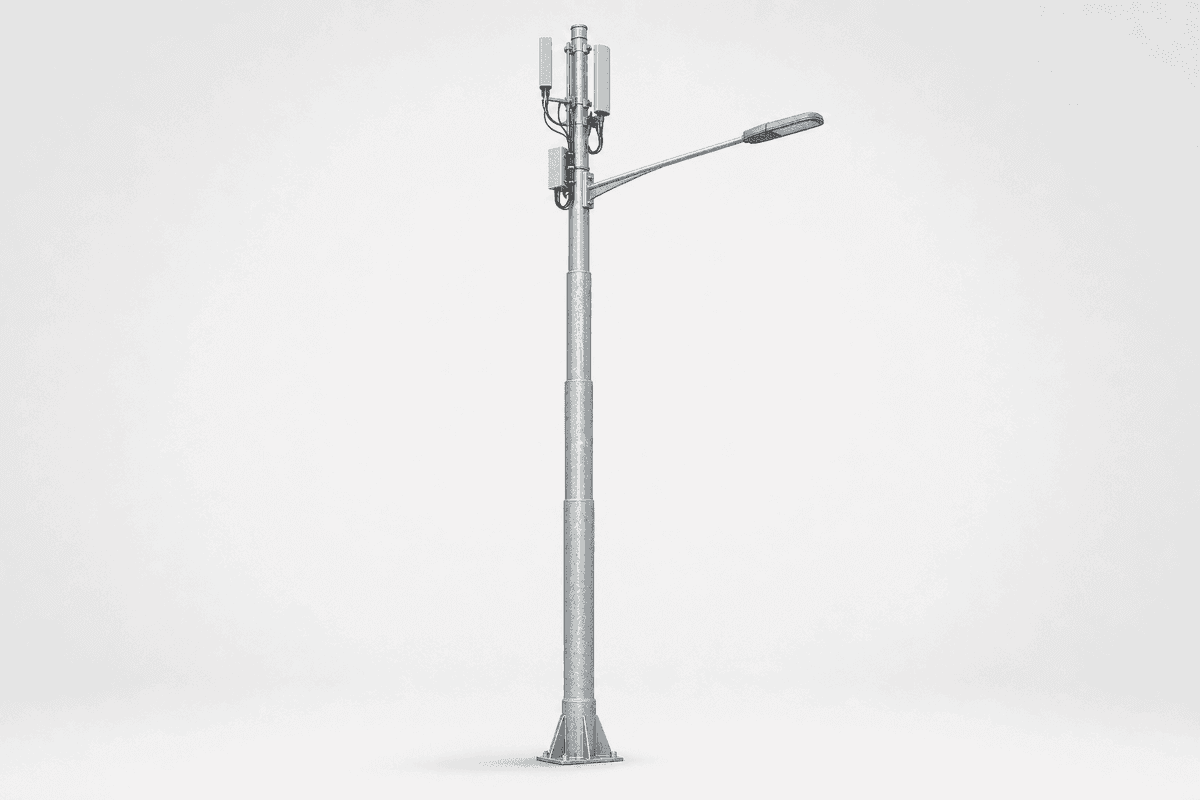

Poste combinado de farola con microcelda 6m - poste inteligente 5G de 35 m/s

El Poste combinado de farola con microcelda 6m es un poste inteligente 5G octagonal de acero diseñado para 1 antena oculta o semioculta, 1 farola LED inteligente, velocidad de viento de diseño de 35 m/s y peso nominal del poste de 120 kg. Está especificado para densificación urbana 4G/5G, donde la distancia entre sitios suele ser inferior a 200 m, mientras que el rango de precio EPC llave en mano es de $350-$600 por poste instalado.

Descripción General del Producto

Este poste combinado de farola para celda pequeña de 6 m admite densificación de telecomunicaciones, iluminación inteligente e infraestructura municipal en 1 activo vertical compartido. La configuración utiliza acero galvanizado en caliente, 1 plataforma de antena o soporte de antena integrado, 1 interfaz de luminaria, enrutamiento interno de cables y una huella de cimentación compacta adecuada para aceras, vías de campus, parques industriales, puertos y corredores urbanos de uso mixto. Para compradores que comparan opciones de postes de telecomunicaciones, Ver todos los productos de Torres de Telecomunicaciones para comparar variantes de 6 m, 9 m, 12 m y 15 m dentro de la línea de productos de torres de telecomunicaciones de SOLARTODO.

El poste se desarrolla en torno a los requisitos prácticos del despliegue de microceldas 5G: radio de cobertura corto, bajo impacto visual, instalación rápida y acceso estable a energía y fibra dentro de 1 elemento del paisaje urbano. Los datos del ecosistema de la Unión Internacional de Telecomunicaciones y GSMA muestran que el rendimiento urbano 5G depende en gran medida de la densidad de sitios, y el análisis de infraestructura energética de la AIE en 2025 destaca la necesidad de combinar infraestructura digital con uso eficiente de la electricidad. Este producto responde a ambas tendencias al colocar 1 ubicación de radio y 1 punto de iluminación en una estructura compartida de acero de 6 m.

Arquitectura del Sistema

La arquitectura del sistema incluye 5 capas físicas: cuerpo del poste de acero, zona de montaje de antena y radio, brazo o soporte de iluminación inteligente, red eléctrica y de puesta a tierra, e interfaz de cimentación. El fuste octagonal de 6 m normalmente se suministra con brida de base, plantilla de pernos de anclaje, entrada de cables, puerta de mantenimiento desmontable y ruta interna de cables que separa el cableado de telecomunicaciones de la alimentación de iluminación cuando los códigos del proyecto requieren 2 zonas de cables. La posición de 1 antena puede admitir un panel 4G/5G compacto, cabezal de radio de celda pequeña, receptor GPS o cubierta cilíndrica oculta según los requisitos del operador.

Para operación de telecomunicaciones, los 1.5 m superiores del poste suelen reservarse para equipos de radio, alineación de antena y despeje RF. Para operación de iluminación, la luminaria se monta comúnmente a una altura de 5.5-6.0 m con un brazo de alcance de 1.0-1.5 m, lo que permite que los diseños de iluminación vial, peatonal o perimetral sigan los principios de seguridad de luminarias IEC 60598 y las normas locales de iluminación vial. Para seguridad eléctrica, SOLARTODO especifica prácticas de protección contra rayos y puesta a tierra alineadas con IEC 62305 y los métodos de medición de puesta a tierra IEEE Std 81, con resistencia de tierra objetivo inferior a 4 ohm cuando las condiciones del suelo y el código local lo permiten.

Especificaciones Técnicas

La velocidad de viento de diseño de 35 m/s corresponde a 126 km/h y es adecuada para muchos despliegues urbanos interiores después de una verificación estructural específica del proyecto. La ingeniería final debe comprobar categoría de exposición, factor topográfico, respuesta a ráfagas, área proyectada de la antena, área de viento de la luminaria, reacción de base y fuerzas de pernos de anclaje bajo TIA-222-H, EN 1993-3-1 o el código nacional aplicable. Dado que 1 radio añadida puede cambiar el momento de vuelco más que 1 luminaria LED pequeña, SOLARTODO recomienda validar el peso, las dimensiones y el desplazamiento de montaje exactos de la antena antes de la compra masiva.

El cuerpo octagonal de acero se selecciona porque ofrece un fuerte equilibrio entre 3 factores: fabricación predecible, volumen de envío compacto y buena rigidez torsional para alineación de antena. En comparación con un poste de farola convencional separado más un monoposte de telecomunicaciones independiente de 6 m, este poste combinado puede reducir el número de activos a nivel de calle en 50% y reducir las ubicaciones de obra civil de 2 cimentaciones a 1 cimentación. En proyectos densos de vía pública, esa reducción puede acortar los planos de permisos y la coordinación de zanjas en 1 ciclo de revisión en muchos flujos de trabajo municipales.

Normas y Cumplimiento de Ingeniería

El diseño estructural puede documentarse según TIA-222-H para proyectos de telecomunicaciones con influencia estadounidense, EN 1993-3-1 para diseño europeo de torres y mástiles de acero, o GB 50135 para ingeniería de torres domésticas en China. El control de material y recubrimiento puede referenciar ISO 1461 para recubrimientos galvanizados en caliente, mientras que la protección contra rayos puede referenciar IEC 62305 y los procedimientos de prueba de puesta a tierra pueden referenciar IEEE Std 81. Estas 5 normas dan a los equipos de compra una base más clara para inspección de fábrica, revisión de terceros y pruebas de aceptación EPC.

Las interfaces eléctricas y de iluminación deben coordinarse con IEC 60598 para seguridad de luminarias, IEC 60364 para prácticas de instalación eléctrica de baja tensión y los requisitos locales de interconexión de servicios públicos cuando se incluyen controladores inteligentes, medidores o dispositivos de protección contra sobretensiones. Para 1 poste usado como infraestructura de telecomunicaciones e iluminación, SOLARTODO recomienda etiquetado separado para alimentación CA, alimentación CC de radio, fibra y conductores de puesta a tierra, porque 4 tipos distintos de cable pueden estar presentes dentro de un solo fuste de 6 m.

El contexto industrial respalda el uso de infraestructura compartida. Las publicaciones de digitalización y sistemas eléctricos de la AIE informan que la infraestructura conectada debe diseñarse para operación eficiente, mientras que los informes de costos de energía renovable de IRENA muestran presión continua para reducir el costo del ciclo de vida mediante activos integrados. La investigación de confiabilidad y resiliencia de NREL también enfatiza que la infraestructura distribuida se beneficia de datos de rendimiento medibles, y BloombergNEF y Wood Mackenzie han seguido el rápido crecimiento de la densificación de telecomunicaciones y la inversión en ciudades inteligentes mediante informes de mercado hasta 2025.

Aplicaciones

La aplicación principal es el despliegue de microceldas 5G en áreas urbanas densas, campus industriales, parques logísticos, nodos de transporte y calles comerciales donde cada celda pequeña puede servir un radio de aproximadamente 50-200 m. Una altura de montaje de 6 m es útil cuando el acceso a azoteas no está disponible, cuando las normas de zonificación limitan monopostes altos o cuando la estética urbana requiere que los equipos de telecomunicaciones se integren en activos de iluminación. El producto también es adecuado para sistemas LTE/5G privados en puertos, minas, fábricas y patios de servicios públicos con 1 zona de cobertura localizada por poste.

Un escenario práctico es un operador de planta solar en la región MENA que despliega 24 postes combinados a lo largo de una vía de servicio de 1.8 km para soportar cámaras de seguridad, iluminación LED inteligente y comunicaciones privadas 5G de mantenimiento. Al combinar el punto de luz y el punto de radio en 1 poste, el operador redujo el número de cimentaciones de 48 a 24, acortó el zanjeo de cables en alrededor de 30% y mantuvo el presupuesto EPC instalado dentro de un rango de $8,400-$14,400 para los paquetes de postes antes de fibra y equipos de retorno específicos del sitio.

El poste también puede admitir servicios de ciudad inteligente más allá de la primera 1 antena, siempre que se actualicen las comprobaciones de carga. Los dispositivos opcionales típicos incluyen 1 cámara CCTV, 1 sensor ambiental, 1 punto de acceso Wi-Fi público, 1 gabinete de pasarela o 1 botón de llamada de emergencia. Cada dispositivo añadido debe revisarse por peso, área de viento, consumo eléctrico, despeje electromagnético y altura de acceso para mantenimiento, porque un sensor de 2 kg y una radio de 12 kg crean implicaciones estructurales y de servicio muy diferentes.

Monitoreo en la Nube

Cuando el poste se combina con un controlador de iluminación inteligente o una pasarela IoT, el proyecto puede reportar 5 categorías útiles de datos: estado de luminaria, consumo de energía, alarmas de falla, estado de puerta de gabinete y tiempo de actividad de comunicación. Una farola LED típica de 40-80 W puede programarse, regularse o monitorearse de forma remota, y el mismo poste puede alojar una radio de celda pequeña que puede requerir un circuito medido separado. Esta arquitectura admite informes energéticos municipales, seguimiento de tiempo de actividad de telecomunicaciones y planificación de mantenimiento desde 1 plataforma en la nube.

Para equipos de operación, la capa en la nube puede reducir viajes de inspección al convertir patrullas nocturnas rutinarias en mantenimiento basado en excepciones. Si una ciudad tiene 100 postes combinados y cada inspección manual tarda 15 minutos, una ruta mensual puede consumir 25 horas de trabajo antes del tiempo de desplazamiento. Las alarmas remotas pueden reducir inspecciones innecesarias en 20-40% cuando la cobertura de red y la calidad de datos del controlador son estables, por eso la iluminación inteligente se combina frecuentemente con la densificación 5G en la planificación de infraestructura inteligente de 2025.

Análisis de Inversión EPC y Estructura de Precios

La entrega EPC incluye 5 alcances de trabajo principales: ingeniería, compras, construcción, puesta en marcha y garantía de 1 año. La ingeniería cubre comprobaciones estructurales, diseño de anclajes, planos eléctricos, diseño de puesta a tierra y verificación de lista de materiales. Las compras cubren el poste de acero, interfaz de iluminación, herrajes de montaje de antena, piezas de puesta a tierra, accesorios de cable y embalaje. La construcción cubre preparación de cimentación, colocación de anclajes, izado del poste, tendido de cables, instalación de luminaria e instalación de soporte listo para radio. La puesta en marcha verifica resistencia de puesta a tierra, verticalidad del poste, operación de iluminación, etiquetado de cables y documentación de entrega.

Hay descuentos por volumen disponibles cuando la compra se estandariza en 1 paquete de diseño. Para 50+ postes, el descuento estándar es 5%; para 100+ postes, el descuento estándar es 10%; y para 250+ postes, el descuento estándar es 15%. Estos descuentos asumen la misma altura de poste de 6 m, 1 posición de antena, brazo de iluminación común, tipo de cimentación repetido y un único plan de embalaje e inspección. Alturas mixtas, mejoras de recubrimiento costero o cubiertas de operador diferentes pueden reducir la eficiencia del descuento en 2-5 puntos porcentuales.

El ROI depende de la infraestructura duplicada evitada, el ahorro de energía y la reducción de desplazamientos técnicos. Frente a una alternativa convencional que utiliza 1 poste de farola separado y 1 monoposte de microcelda separado, un poste combinado compartido puede eliminar 1 cimentación, 1 ubicación de excavación y 1 obstrucción del paisaje urbano por sitio. Si la obra civil evitada es de $120-$250 por sitio y la regulación inteligente ahorra $18-$45 al año con una carga promedio de iluminación de 60 W, un proyecto de 100 postes puede recuperar $13,800-$29,500 en costo evitado y anualizado en aproximadamente 2-4 años, según tarifas laborales y eléctricas.

Las condiciones de pago estándar son 30% de depósito T/T y 70% contra conocimiento de embarque, o 100% L/C irrevocable a la vista para compradores calificados. La financiación de proyecto puede revisarse para proyectos superiores a $1,000K, especialmente cuando telecomunicaciones, iluminación, almacenamiento de energía y paquetes de seguridad se agrupan en 1 programa de infraestructura. Para una cotización bancable con planos y supuestos logísticos, Solicitar una cotización personalizada o contacte a [email protected] con ciudad, cantidad, velocidad de viento, clase de suelo, requisito de recubrimiento y puerto de entrega.

Guía de Compra y Configuración

Antes de ordenar, los equipos de compras deben definir al menos 10 datos: cantidad de postes, país del sitio, velocidad de viento de diseño, modelo de antena, peso de radio, potencia de luminaria, longitud del brazo de iluminación, clase de recubrimiento, tipo de cimentación y ruta de cable de telecomunicaciones. La herramienta en línea puede acelerar el presupuesto inicial, por lo que los compradores pueden Configurar su sistema en línea antes de solicitar planos sellados o detalles RF específicos del operador. Para una base de ingeniería más amplia, Aprender sobre el tema en la biblioteca de conocimiento de SOLARTODO.

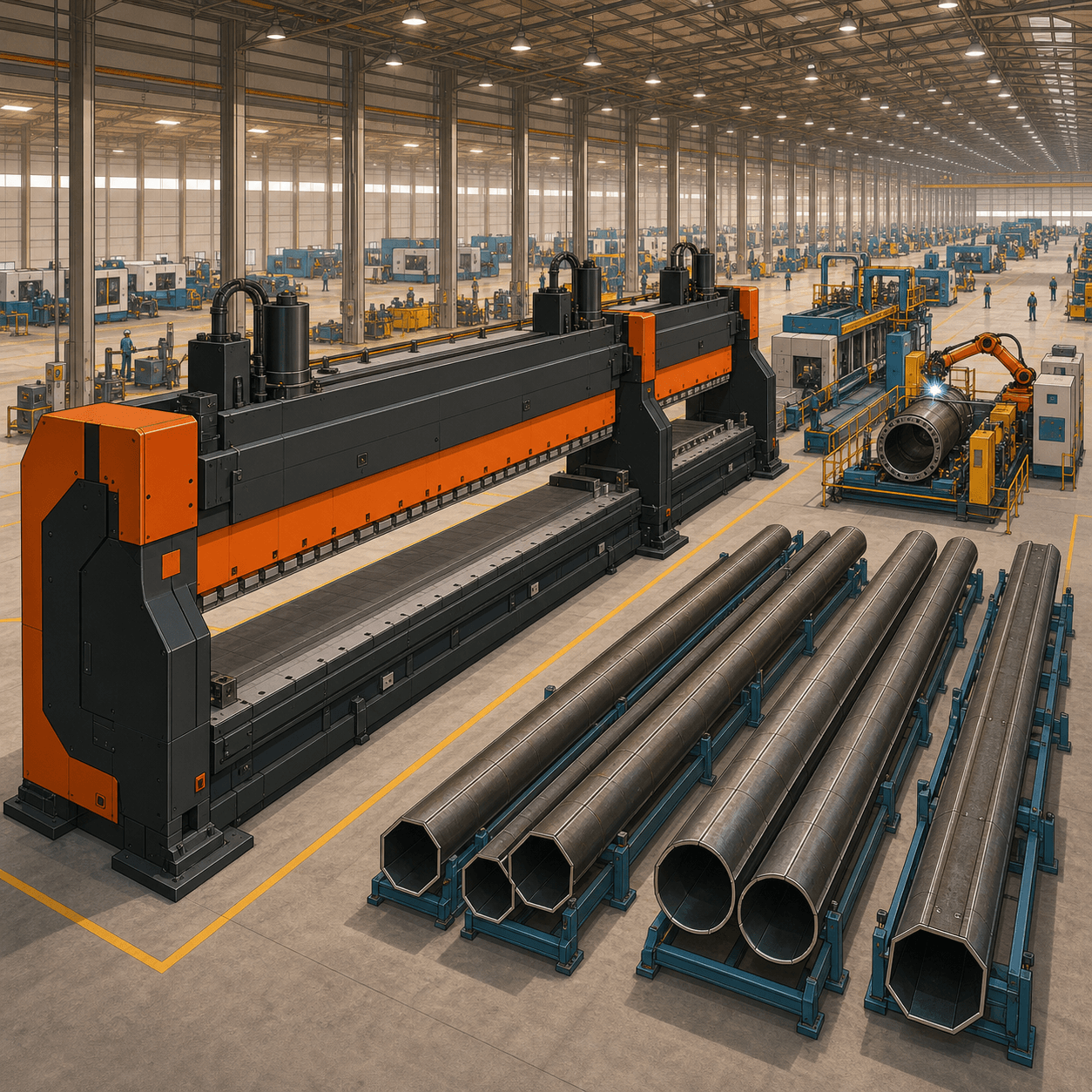

Para QA de fábrica, SOLARTODO puede proporcionar certificados de material, registros de inspección de galvanizado, comprobaciones visuales de soldadura, informes dimensionales, listas de embalaje y registros fotográficos de cada lote. Un envío típico puede embalar múltiples postes de 6 m en bastidores de acero agrupados o pilas protegidas, con plantillas de anclaje y cajas de accesorios etiquetadas por sitio o zona de proyecto. Para despliegues costeros dentro de 5 km de agua salada, el recubrimiento de grado marino o la inspección de galvanizado mejorada debe especificarse en la etapa de cotización, no después de la fabricación.

El principal punto de comparación es el sistema dividido convencional: 1 poste de telecomunicaciones más 1 poste de iluminación, cada uno con cimentaciones, permisos y visitas de mantenimiento independientes. El enfoque combinado reduce los activos verticales en 50%, mejora la consistencia del paisaje urbano y puede reducir las interfaces civiles instaladas en 1 por sitio. La contrapartida es que los equipos de telecomunicaciones, iluminación y obra civil deben coordinar 1 paquete de diseño compartido, por lo que la confirmación temprana de las dimensiones de antena y el enrutamiento de energía es esencial.

Operación y Mantenimiento del Ciclo de Vida

La vida útil nominal de diseño es de 30 años con inspección programada, apriete de pernos, reparación de recubrimiento, verificación de puesta a tierra y mantenimiento de luminarias. Un plan de mantenimiento razonable comprueba verticalidad del poste y pernos de anclaje después de los primeros 3-6 meses, luego cada 12 meses, con revisiones adicionales después de tifones, huracanes, impacto de vehículos u obras importantes de servicios públicos cerca de la cimentación. La resistencia de tierra debe probarse periódicamente, especialmente en suelos secos o rocosos donde la resistencia puede superar el objetivo de proyecto de 4 ohm.

La planificación de repuestos debe incluir al menos 2-5% adicional de puertas de acceso, juegos de juntas, prensaestopas, tuercas de anclaje, protectores contra sobretensiones y controladores de luminaria para proyectos superiores a 100 postes. Para el tiempo de actividad de telecomunicaciones, el acceso de reemplazo de radio debe diseñarse para que 1 cuadrilla técnica pueda aislar la energía, abrir la zona de mantenimiento, reemplazar el dispositivo y restaurar el servicio sin retirar todo el poste. Este requisito de mantenibilidad suele ser más importante que el precio inicial del poste en redes 5G con objetivos estrictos de disponibilidad.

SOLARTODO suministra infraestructura solar, almacenamiento de energía, iluminación inteligente, seguridad, torres de telecomunicaciones, torres eléctricas y agricultura inteligente desde 1 plataforma de abastecimiento B2B. Este poste combinado de 6 m encaja en proyectos que necesitan un sitio compacto de microcelda 5G, 1 farola LED, base estructural de 35 m/s y responsabilidad EPC en un solo paquete. Para comparar torres, postes inteligentes y sistemas relacionados, visite Ver todos los productos de Torres de Telecomunicaciones o revise la guía técnica relacionada en Aprender sobre el tema.
