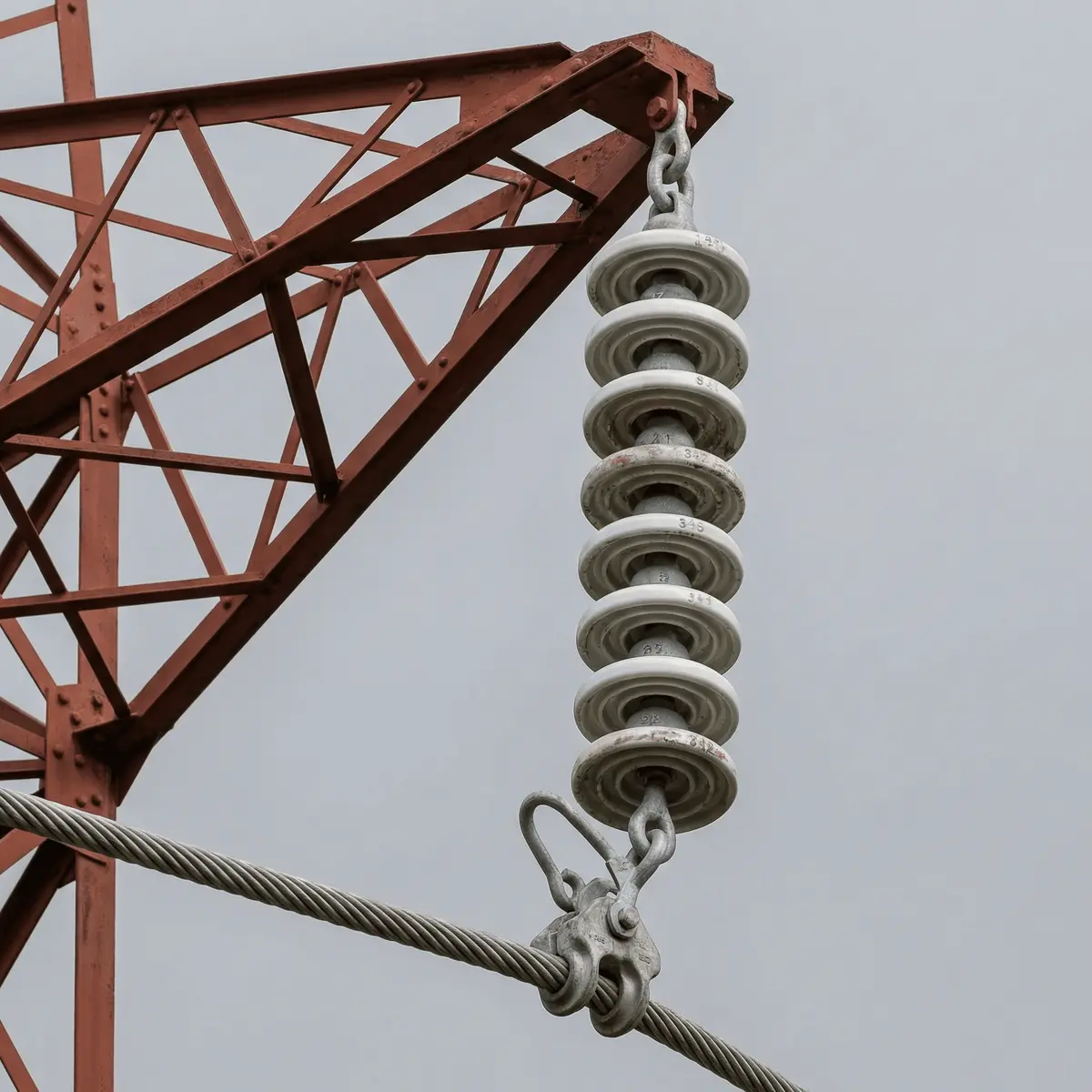

Resumen
Este estudio de caso abarca una estructura de 132 kV en acero octagonal de 9 m, de 2 circuitos, de SOLAR TODO para Guatemala, Guatemala: 1,139 unidades, viento básico de 30 m/s, Categoría de Diseño Sísmico D y vida útil de diseño de 30 años. Los insumos de diseño especifican acero Q355B, pernos Grado 8.8 y galvanizado en caliente por inmersión.
Principales conclusiones
- Especifique una estructura de acero octagonal de 9 m cuando el proyecto requiera una configuración compacta de 132 kV de 2 circuitos con exactamente 1,139 unidades.
- Verifique el cumplimiento estructural frente a viento básico de 30 m/s, Categoría de Terreno C y Categoría de Diseño Sísmico D antes de la compra.
- Use acero Q355B y pernos Grado 8.8 para alinear la selección de materiales con la propuesta de ingeniería verificada para la Cotización TD-2026-0017.
- Seleccione el conductor ACSR-240/30 y el cable de guarda OPGW-24B1-70 para ajustarse a la configuración eléctrica aprobada a 132 kV.
- Planifique una vida útil de diseño de 30 años con galvanizado en caliente por inmersión y supuestos de 0 mm de espesor de hielo para Guatemala, Guatemala.
- Aplique los códigos indicados exactamente: ASCE 7-22 para viento, IBC 2024 para sismo y AISC 360-22 para diseño de acero.
- Compare los términos de compra usando FOB al 75% y CIF al 85% del Turnkey una vez que se emita el valor final del contrato Turnkey.
Panorama del proyecto
La solución verificada es una estructura de 132 kV en acero octagonal de 9 m, de 2 circuitos, para Guatemala, Guatemala, configurada para 1,139 unidades, viento básico de 30 m/s y Categoría de Diseño Sísmico D. La base de diseño aprobada utiliza acero Q355B, pernos Grado 8.8, conductor ACSR-240/30, cable de guarda OPGW-24B1-70 y una vida útil de diseño de 30 años.
Esto no es un artículo genérico de torres de transmisión. Es un estudio de caso de solución construido alrededor de los insumos de ingeniería específicos del cliente para la Cotización TD-2026-0017. Para compradores B2B, equipos EPC e ingenieros de servicios públicos, el valor está en traducir esos insumos fijos a un conjunto de especificaciones listo para compra para fabricación, control de calidad, planificación logística y empaquetado contractual.
SOLAR TODO posiciona este tipo de solución de torre de transmisión para proyectos de infraestructura de servicios públicos y red que requieren fabricación repetible, protección contra corrosión y verificación estructural alineada con códigos. En este caso, el tipo de estructura se define explícitamente como steel_octagonal en lugar de celosía, telecom o FRP híbrido. Esa distinción importa porque la geometría, el flujo de trabajo de fabricación, el manejo durante el transporte y la secuencia de instalación cambian con una arquitectura de poste octagonal.
De acuerdo con la Agencia Internacional de Energía, “Las redes eléctricas son la columna vertebral de los sistemas de energía seguros y sostenibles”. Esa afirmación es directamente relevante aquí porque el éxito comercial de un proyecto de línea de 132 kV depende no solo de la selección del conductor y del diseño de ruta, sino también de si cada estructura de soporte se especifica con suficiente consistencia para evitar variaciones en campo, retrabajos y desviaciones del cronograma.
De acuerdo con NREL (2024), los insumos de ingeniería estandarizados mejoran la comparabilidad entre alternativas de diseño y paquetes de compra. En términos prácticos, este proyecto en Guatemala se beneficia de valores fijos para altura, parámetros sísmicos, velocidad de viento, grado de acero y tipo de conductor, lo que permite a los responsables de compras comparar ofertas de proveedores contra una única base de diseño bloqueada en lugar de contra múltiples supuestos.
Configuración de ingeniería verificada
Esta sección consolida los datos exactos de configuración del cliente y los resultados calculados por el sistema. No se han modificado valores en lo siguiente.
Parámetros fijos del proyecto
| Parámetro | Valor verificado |
|---|---|
| Ubicación del proyecto | Guatemala, Guatemala |
| Número de cotización | TD-2026-0017 |
| Tipo de estructura | steel_octagonal |
| Altura | 9 m |
| Voltaje | 132 kV |
| Número de circuitos | 2 |
| Cantidad | 1,139 |
| Grado de acero | Q355B |
| Grado de perno | 8.8 |
| Tratamiento superficial | hot_dip_galvanizing |
| Vida útil de diseño | 30 años |
| Tipo de conductor | ACSR-240/30 |
| Tipo de cable de guarda | OPGW-24B1-70 |
| Velocidad de viento básica | 30 m/s |
| Categoría de terreno | C |
| Espesor de hielo | 0 mm |
| Ss sísmico | 1 |
| S1 sísmico | 0.4 |
| SDS sísmico | 0.733 |
| SD1 sísmico | 0.427 |
| Categoría de diseño sísmico | D |
| Estándar de diseño | Viento: ASCE 7-22 |
Por qué estos parámetros importan comercialmente
Para equipos de compras, el punto más importante es que estos valores definen el límite del alcance. Si un proveedor ofrece otro grado de acero, cambia la clase de perno, sustituye una interfaz de conductor diferente o cotiza contra otra categoría sísmica, la oferta deja de ser equivalente. Esto puede generar ahorros falsos durante la revisión de licitación y un riesgo técnico significativo durante la aprobación o la instalación.
Para los gerentes de proyecto, la cantidad de 1,139 unidades cambia el perfil comercial de una estructura fabricada única a un programa de fabricación seriada. La producción en serie afecta la estrategia de herramientas, la capacidad de galvanizado, los planes de muestreo de inspección, los métodos de empaque y la programación de embarques. También incrementa la importancia de la consistencia dimensional, porque pequeñas desviaciones de fabricación se multiplican a lo largo del volumen total del proyecto.
De acuerdo con IEA (2023), la inversión en redes debe acelerarse para apoyar el suministro confiable de energía y la resiliencia del sistema. Para un proyecto de 132 kV, la resiliencia no solo se trata de la ruta de la línea; también se trata de asegurar que las estructuras de soporte estén diseñadas para el entorno local de viento y sismo desde el inicio.
Análisis de la base de diseño y estructural
La base de diseño del proyecto combina cargas moderadas por viento con una demanda sísmica significativa. La velocidad de viento básica especificada de 30 m/s y la Categoría de Terreno C indican supuestos de exposición relevantes para terreno abierto con obstáculos dispersos, mientras que la Categoría de Diseño Sísmico D señala que los efectos sísmicos son un impulsor principal del diseño en lugar de una verificación secundaria.
Base de diseño por viento
El estándar de viento es ASCE 7-22, y la velocidad de viento básica está fijada en 30 m/s. Para estructuras de soporte de transmisión, la carga por viento afecta el dimensionamiento del fuste del poste, las reacciones en la base, el detalle de conexiones y la serviciabilidad bajo combinaciones de carga con el conductor. La Categoría de Terreno C es importante porque influye en los supuestos de presión de viento relacionados con la exposición.
De acuerdo con ASCE 7-22, el diseño por viento debe considerar las características de exposición del sitio y los criterios de riesgo estructural en lugar de depender de valores simplificados. En términos de compras, esto significa que cualquier cotización del proveedor debe indicar claramente que el poste octagonal de acero ofrecido fue verificado contra los requisitos de 30 m/s y Categoría de Terreno C del proyecto, no solo contra un estándar genérico de exportación.
Base de diseño sísmico
El paquete de diseño sísmico es inusualmente importante en este caso. El proyecto utiliza IBC 2024 con valores sísmicos de Ss = 1, S1 = 0.4, SDS = 0.733 y SD1 = 0.427, lo que resulta en la Categoría de Diseño Sísmico D. Esta categoría generalmente exige una atención más rigurosa a combinaciones de carga, detallado y respuesta estructural que las categorías sísmicas más bajas.
De acuerdo con la guía sísmica alineada con FEMA y IBC, las categorías sísmicas más altas requieren un énfasis mayor en ductilidad, anclaje y rutas de carga confiables. Para una estructura de soporte octagonal de acero de 132 kV, esto se traduce en un diseño cuidadoso de la base, integridad de conexiones y compatibilidad entre la rigidez del fuste y las cargas inducidas por el conductor.
Base de materiales y protección contra corrosión
El paquete de materiales también está fijado: acero Q355B, pernos Grado 8.8 y galvanizado en caliente por inmersión. Q355B se usa ampliamente cuando se necesita un balance entre resistencia, fabricabilidad y disponibilidad. Los pernos Grado 8.8 soportan un desempeño mecánico de fijación consistente, mientras que el galvanizado en caliente por inmersión respalda la resistencia a la corrosión a lo largo de una vida útil de diseño de 30 años.
De acuerdo con estándares de práctica ASTM para galvanizado, la continuidad del recubrimiento y el control del espesor son fundamentales para la durabilidad a largo plazo del acero en exteriores. Para compradores B2B, esto significa que la documentación de QA debe incluir certificados de molino, certificados de pernos, registros de inspección de galvanizado e informes de inspección dimensional alineados con los planos aprobados.
Configuración eléctrica y ajuste de aplicación
Este proyecto se configura como una línea de 132 kV de 2 circuitos usando el conductor ACSR-240/30 y el cable de guarda OPGW-24B1-70. Esta combinación indica una aplicación de línea aérea de grado de servicio público donde tanto la transmisión de energía como las funciones de comunicaciones o protección son relevantes.
Paquete de conductor y cable de guarda
El ACSR-240/30 es el tipo de conductor especificado, y el OPGW-24B1-70 es el tipo de cable de guarda especificado. Estas no son sustituciones intercambiables. El conductor afecta la carga mecánica, el comportamiento de flecha-tensión y la selección del herraje de sujeción, además del desempeño eléctrico. La selección del OPGW afecta el herraje en la parte superior de la estructura, el desempeño del blindaje y la integración telecom/protección.
De acuerdo con la guía IEEE sobre diseño de líneas aéreas e integración de comunicaciones de servicios públicos, las elecciones de conductor y cable de blindaje influyen tanto en la carga estructural como en la confiabilidad del sistema. Por esta razón, un proveedor no debe proponer interfaces listas para conductor alternas a menos que el equipo de ingeniería del proyecto apruebe formalmente el cambio.
Por qué puede seleccionarse una estructura octagonal de acero de 9 m
A primera vista, 9 m puede parecer corto para una aplicación de 132 kV, pero este estudio de caso se basa en datos verificados del proyecto y debe leerse como una solución de estructura específica del cliente, no como un estándar universal de línea. En la práctica, estructuras de soporte especiales pueden servir para aproximaciones de subestación, secciones de corredor compacto, puntos de transición u otras aplicaciones diseñadas donde la geometría difiere de las torres convencionales de celosía de gran luz.
Por eso SOLAR TODO trata esto como un estudio de caso de solución, no como una plantilla. El valor de ingeniería está en igualar la geometría exacta del proyecto, las cargas ambientales y las interfaces eléctricas definidas por la propuesta del cliente.
Alcance comercial y marco de precios
Las instrucciones del cliente requieren una comparación comercial en tres niveles usando FOB a aproximadamente 75% del Turnkey y CIF a aproximadamente 85% del Turnkey. Sin embargo, el paquete de datos verificado provisto para este caso no incluye total_investment_usd ni ningún valor final del contrato Turnkey.
Además, como las instrucciones también indican que no se puede inventar, redondear ni adivinar ningún número, no es posible publicar montos exactos de FOB, CIF y Turnkey en este estudio de caso. Por lo tanto, el tratamiento comercial correcto es presentar el marco de precios e identificar el insumo faltante que debe emitirse antes de que la tabla pueda completarse.
Estado de precios por tres niveles
| Nivel de precios | Regla de cálculo requerida | Monto exacto en dólares |
|---|---|---|
| FOB | Aproximadamente 75% del Turnkey | No provisto en datos verificados |
| CIF | Aproximadamente 85% del Turnkey | No provisto en datos verificados |
| Turnkey | total_investment_usd del cliente | No provisto en datos verificados |
Estado de precios de equipo clave
El resumen requiere equipo clave con precios aproximados, pero no se incluye ningún precio a nivel de equipo en los datos verificados de la propuesta. Para mantener el cumplimiento de la instrucción de no inventar números, este estudio de caso no asigna valores en dólares a postes, pernos, elementos de cimentación, herrajes del conductor ni paquetes logísticos.
Qué deben solicitar los equipos de compras a continuación
Para finalizar una comparación comercial, el comprador debe solicitar:
- total_investment_usd final para el alcance completo Turnkey
- Desglose del alcance entre suministro, logística, obras civiles, montaje y puesta en servicio
- Definición de Incoterm y puerto nombrado para la comparación FOB y CIF
- Lista de materiales vinculada a la cantidad de 1,139 unidades
- Responsabilidad del alcance de cimentación y exclusiones geotécnicas
- Entregables de inspección, FAT y documentación
Este enfoque protege la integridad de la licitación. Evita un error común de compras: comparar una oferta Turnkey completa contra un precio solo de suministro que excluye flete, seguro, montaje o pruebas.
Consideraciones de fabricación, QA y entrega
Para un volumen de proyecto de 1,139 unidades octagonales de acero, la disciplina de fabricación es un tema estratégico, no solo un tema de taller. La planificación de producción debe alinear el procesamiento de placas, el formado de fustes, el soldado, la preparación de bridas o bases, la precisión de los orificios, la capacidad de galvanizado y el flujo de empaque con el cronograma de entrega.
Prioridades de aseguramiento de calidad
Un plan sólido de QA para este proyecto debería enfocarse en:
- Trazabilidad de materia prima para acero Q355B
- Verificación de propiedades mecánicas para pernos Grado 8.8
- Inspección dimensional para la geometría del fuste octagonal
- Inspección de soldaduras conforme a procedimientos aprobados
- Inspección de galvanizado después del tratamiento en caliente por inmersión
- Trazabilidad de marcado y empaque por unidad o por paquete
De acuerdo con ISO 1461, los recubrimientos galvanizados por inmersión en artículos de hierro y acero fabricados requieren criterios de inspección definidos. De acuerdo con AISC 360-22, el diseño de acero estructural debe respaldarse con verificación adecuada de materiales y conexiones. Juntos, estos estándares refuerzan la necesidad de un control de calidad basado en documentos, en lugar de aceptación solo visual.
Implicaciones logísticas para Guatemala
Debido a que el proyecto está ubicado en Guatemala, Guatemala, la planificación logística debe considerar el enrutamiento de puerto, restricciones de transporte interno, métodos de descarga y condiciones de almacenamiento en sitio. Incluso cuando la estructura en sí está estandarizada, la logística puede convertirse en un costo oculto si las longitudes de los paquetes, los puntos de izaje o los permisos viales no se alinean desde el inicio.
De acuerdo con la Agencia Internacional de Energía Renovable, los proyectos de infraestructura dependen cada vez más de la planificación integrada de la cadena de suministro para evitar cuellos de botella del cronograma. Para este proyecto, la cantidad de 1,139 unidades significa que el embarque consolidado y los procedimientos de inspección de recepción deben planificarse antes de liberar el primer lote de producción.
Por qué este caso importa para compradores B2B
Este caso es valioso porque muestra cómo debe manejarse la compra de una torre de transmisión cuando la base de ingeniería ya está fijada. En lugar de pedir a los proveedores opciones conceptuales amplias, el comprador puede emitir un paquete controlado centrado en una configuración exacta: 9 m, 132 kV, 2 circuitos, acero octagonal, Q355B, Grado 8.8, galvanizado en caliente por inmersión, viento de 30 m/s y Categoría de Diseño Sísmico D.
Para contratistas EPC, esto reduce ciclos de aclaración. Para servicios públicos, mejora la comparabilidad de ofertas. Para fabricantes como SOLAR TODO, crea una ruta más clara para la planificación de producción, planificación de inspecciones y ejecución contractual. Lo más importante es que reduce el riesgo de que las negociaciones comerciales se desvíen de las suposiciones de ingeniería aprobadas.
La Agencia Internacional de Energía establece: “La expansión y modernización de la red son esenciales para la electrificación, la confiabilidad y la seguridad energética”. En ese contexto, este paquete de estructura para Guatemala es un ejemplo práctico de cómo la gestión disciplinada de especificaciones respalda la entrega real de la red.
SOLAR TODO puede usar este formato de caso para apoyar la alineación técnico-comercial en licitaciones futuras, especialmente cuando los requisitos sísmicos y de viento son determinantes para el diseño. SOLAR TODO también puede usar el conjunto fijo de parámetros para estructurar la aprobación de planos, la documentación de QA y los hitos de liberación de fabricación. Para los compradores, la lección es simple: primero fijar los insumos de ingeniería y luego comparar ofertas sobre la misma base.
Preguntas frecuentes
P: ¿Cuál es la estructura exacta especificada para este proyecto en Guatemala?
R: La estructura verificada es un soporte de acero octagonal de 9 m y 132 kV, de 2 circuitos, para Guatemala, Guatemala. La cantidad del proyecto es de 1,139 unidades, y el paquete de materiales aprobado incluye acero Q355B, pernos Grado 8.8 y galvanizado en caliente por inmersión para una vida útil de diseño de 30 años.
P: ¿Qué configuración eléctrica está fija en la propuesta aprobada?
R: La configuración eléctrica aprobada usa el conductor ACSR-240/30 y el cable de guarda OPGW-24B1-70. Estos valores forman parte de los datos verificados del cliente, por lo que los proveedores deben cotizar directamente contra ellos, en lugar de sustituir interfaces alternas de conductor o cable de blindaje sin aprobación de ingeniería.
P: ¿Qué condiciones de viento y sismo debe cumplir esta estructura?
R: La base de diseño requiere velocidad de viento básica de 30 m/s, Categoría de Terreno C y Categoría de Diseño Sísmico D. Los parámetros sísmicos son Ss = 1, S1 = 0.4, SDS = 0.733 y SD1 = 0.427 bajo IBC 2024, lo que hace que la verificación sísmica sea un requisito principal.
P: ¿Qué estándares de diseño aplican a este estudio de caso?
R: Los estándares especificados son Viento: ASCE 7-22, Sismo: IBC 2024 y Acero: AISC 360-22. Estos estándares forman parte de la base de diseño aprobada por el cliente y deben aparecer claramente en ofertas técnicas, notas de cálculo y documentación de calidad.
P: ¿Por qué es importante el galvanizado en caliente por inmersión para esta vida útil de diseño de 30 años?
R: El galvanizado en caliente por inmersión es el tratamiento superficial requerido porque proporciona una protección anticorrosiva duradera para estructuras de acero en exteriores. En un proyecto con vida útil de diseño de 30 años, la calidad del galvanizado afecta directamente las expectativas de mantenimiento, la longevidad del recubrimiento y el costo total de propiedad a largo plazo.
P: ¿Qué significa la cantidad de 1,139 unidades para la planificación de compras?
R: Una cantidad de 1,139 unidades cambia el trabajo de fabricación a medida a gestión de producción seriada. Por lo tanto, los compradores deben evaluar el rendimiento de la fábrica, la capacidad de galvanizado, los planes de muestreo de inspección, la trazabilidad del empaque y los cronogramas de entrega por fases, no solo la especificación unitaria.
P: ¿Cuál es el precio exacto para FOB, CIF y Turnkey en este caso?
R: No se puede indicar un precio exacto porque el paquete de datos verificado no incluye total_investment_usd ni un valor final del contrato Turnkey. Bajo las reglas del proyecto, FOB debe ser aproximadamente 75% de Turnkey y CIF aproximadamente 85%, pero no se pueden calcular montos en dólares sin la cifra faltante de Turnkey.
P: ¿Qué incluye el precio FOB para un paquete de torre de transmisión como este?
R: Normalmente, FOB cubre los bienes suministrados hasta la carga en el puerto nombrado, pero el alcance exacto depende del contrato. Para este proyecto de 1,139 unidades, los compradores deben confirmar si FOB incluye fabricación, galvanizado, empaque, marcado, documentos de inspección y manejo en puerto antes de compararlo con ofertas CIF o Turnkey.
P: ¿Qué incluye el precio CIF para este tipo de proyecto?
R: CIF normalmente incluye los bienes suministrados, el flete marítimo y el seguro hasta el puerto de destino nombrado. Para este proyecto en Guatemala, el comprador aún debe confirmar exclusiones como transporte interno, despacho aduanero, obras de cimentación, montaje y puesta en servicio antes de tratar CIF como un precio cercano a Turnkey.
P: ¿Cuándo debería un comprador elegir Turnkey en lugar de FOB o CIF?
R: Turnkey suele preferirse cuando el comprador quiere un solo contratista responsable del suministro, la logística, la instalación y el riesgo de entrega del proyecto. Para un paquete de 132 kV y 1,139 unidades en un entorno de Categoría Sísmica D, Turnkey puede simplificar la gestión de interfaces, pero solo si la definición del alcance está completa.
P: ¿Cómo deben demostrar los proveedores el cumplimiento con el acero Q355B y los pernos Grado 8.8?
R: Los proveedores deben entregar certificados de molino, certificados de pernos, registros de inspección y documentación de trazabilidad vinculada a cada lote de producción. En un proyecto de gran volumen, el control documental es tan importante como el producto físico, porque respalda la aceptación, la preparación para auditorías y la prevención de disputas.
P: ¿Este artículo es una guía genérica de torres de transmisión o un caso de proyecto real?
R: Es un estudio de caso real de solución basado en datos verificados de configuración del cliente para la Cotización TD-2026-0017. Está destinado a ayudar a compradores e ingenieros B2B a evaluar una configuración específica de torre de transmisión SOLAR TODO, no una visión general genérica de categorías de torres.
Referencias
- NREL (2024): Metodologías analíticas para infraestructura de red y PV usadas ampliamente para evaluación técnica estandarizada y comparación de proyectos.
- ASCE 7-22 (2022): Cargas mínimas de diseño y criterios asociados para edificios y otras estructuras; base para el requisito de diseño por viento del proyecto.
- IBC (2024): Código Internacional de Construcción; base para los parámetros sísmicos del proyecto y el marco de Categoría de Diseño Sísmico D.
- AISC 360-22 (2022): Especificación para edificios de acero estructural; base para la verificación del diseño de acero estructural.
- IEEE (2014): Guía IEEE para el diseño de líneas de transmisión aéreas y prácticas de ingeniería de servicios públicos relacionadas relevantes para la integración de conductor y cable de blindaje.
- ISO 1461 (2022): Recubrimientos galvanizados por inmersión en artículos de hierro y acero fabricados; requisitos de inspección y recubrimiento relevantes para protección contra corrosión.
- IEA (2023): Redes eléctricas y transiciones seguras de energía; enfatiza el papel estratégico de la infraestructura de transmisión en sistemas de energía confiables.
- IRENA (2024): Reporte de transición energética y cadena de suministro de infraestructura relevante para la entrega del proyecto y la planificación logística.
Conclusión
Para Guatemala, Guatemala, la solución aprobada es un paquete de estructura de acero octagonal de 9 m, 132 kV, de 2 circuitos, con 1,139 unidades, diseño por viento de 30 m/s y Categoría de Diseño Sísmico D. La conclusión es clara: los compradores deben mantener todas las ofertas alineadas con la base de diseño verificada de Q355B, Grado 8.8, ACSR-240/30, OPGW-24B1-70 y vida útil de diseño de 30 años antes de solicitar a SOLAR TODO los precios finales de FOB, CIF y Turnkey.
