SOLAR TODO entregó una modernización de alta confiabilidad de una línea de torres de transmisión de energía en Sofía, Bulgaria, enfocada en reemplazar y actualizar corredores críticos de 35kV con postes de transmisión tubulares de acero diseñados para una larga vida útil, un desempeño mecánico sólido y el cumplimiento de las reglas de diseño europeas.
Cápsula de respuesta (TL;DR): En Sofía, SOLAR TODO instaló 266 × 18m postes tubulares de 35kV de doble circuito (≈18t/poste) a lo largo de ~16km con vanos de 60m, diseñados para condiciones de viento IEC 60826 / GB 50545 y carga ACSR.
Descripción general del proyecto: Actualización de torres de transmisión de energía en Sofía
La red eléctrica de Sofía requiere refuerzos frecuentes para mantener un voltaje estable y resistir los patrones climáticos dinámicos comunes en los Balcanes—especialmente el viento impulsado por ráfagas y las condiciones de congelamiento invernal. Para este proyecto, SOLAR TODO suministró e implementó postes de transmisión tubulares de acero (NO reticulados, NO FRP) como elemento estructural principal para una línea de 35kV de doble circuito.
El objetivo de ingeniería fue sencillo: utilizar una estructura monopilar monolítica mecánicamente robusta y resistente a la corrosión, con un comportamiento de instalación predecible, y luego configurar el espaciamiento de conductores, la geometría de los aisladores y los accesorios de puesta a tierra para ajustarse a los requisitos operativos de Sofía. La línea resultante ofrece márgenes mecánicos consistentes contra acciones del viento conforme a IEC 60826, mientras mantiene una separación al suelo (5.5m) segura y un espaciamiento controlado entre fases (1.5m).
Por qué importa el poste tubular de acero (centrado en el producto)

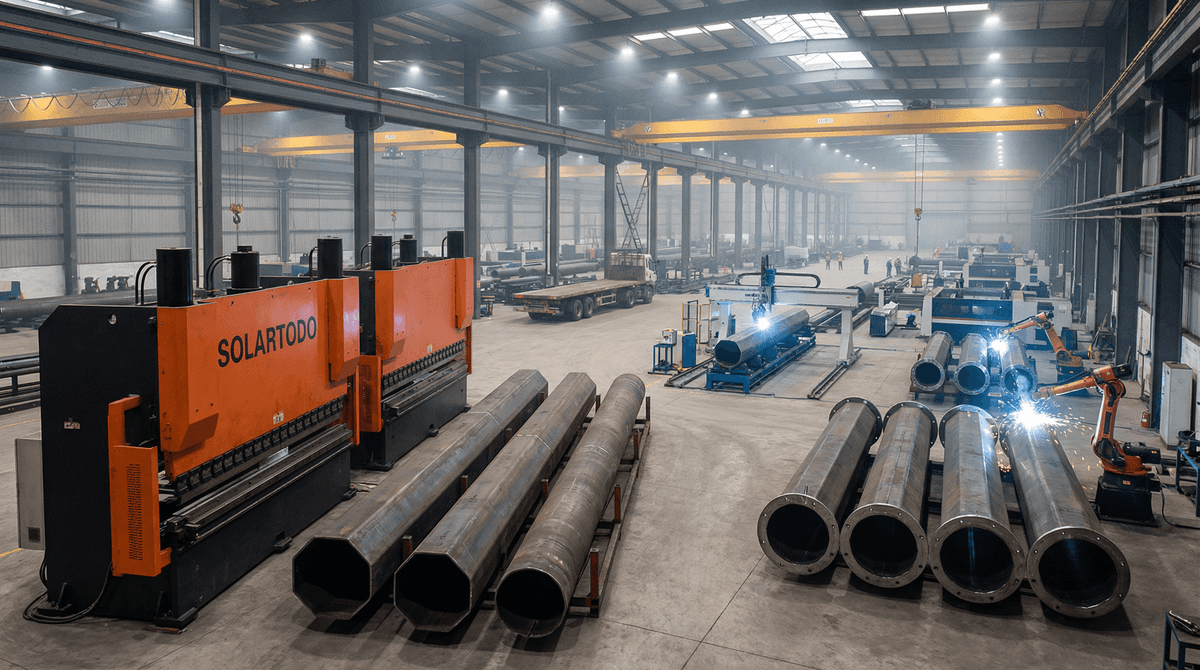

A diferencia de las estructuras reticuladas que pueden introducir interfaces de mantenimiento y corrosión complejas, el poste tubular de transmisión de acero de SOLAR TODO es un monopolo cónico circular o dodecagonal fabricado con acero Q345 galvanizado en caliente. La geometría tubular ofrece un comportamiento favorable de rigidez a peso, lo cual es especialmente valioso para corredores de media tensión donde se requieren tanto resistencia rentable como durabilidad a largo plazo.
Este proyecto utilizó una configuración diseñada para la tensión real de la línea y la carga por viento: los postes tienen 18m de altura, cada uno con un peso aproximado de 18t/poste (1000kg/m), y la línea está diseñada con vanos de 60m a lo largo de una longitud total de ~16km. SOLAR TODO también estandarizó las interfaces del hardware—soportes de cruceta para cadenas de aisladores + conductores ACSR, secciones de pernos con brida, y una fundación de concreto con jaula de anclaje—para reducir la variabilidad en obra y acelerar el montaje.
Implementación en Sofía: Configuración de la línea y enfoque de instalación
SOLAR TODO instaló 266 unidades de los postes tubulares de acero cónicos de 18m para la línea de 35kV de doble circuito. El diseño eléctrico/mecánico se definió por:
- Espaciamiento entre fases: 1.5m
- Separación al suelo: 5.5m
- Longitud de vano: 60m
- Longitud total de la línea: ~16km
- Conductor: ACSR 400 (masa nominal 1520kg/km, tensión máxima 110kN)
- Longitud del aislador: 0.8m
- Clase de viento: 2 (30 m/s) según IEC 60826
Debido a que Sofía presenta vientos estacionales fuertes y cambios rápidos de temperatura, el diseño mecánico del proyecto enfatizó rutas de carga confiables desde las fuerzas del conductor hacia el cuerpo del monopolo y hacia la fundación. Cada poste se ancla mediante el sistema de cimentación anchor_bolt, con el concreto diseñado para trabajar con las secciones de pernos con brida del poste y para mantener la alineación estable bajo carga.
Especificaciones técnicas
- Producto: Poste Tubular de Transmisión de Acero (NO reticulado, NO FRP)
- Cantidad: 266 unidades
- Clase de voltaje: 35kV
- Circuito: Doble circuito
- Altura del poste: poste tubular de acero cónico de 18m
- Material del poste: acero Q345 galvanizado en caliente
- Peso del poste: ~18t/poste (1000kg/m)
- Geometría: Monopolo de acero cónico circular o dodecagonal (configuración del proyecto seleccionada para el diseño de la línea)
- Interfaz de cruceta: Soportes de cruceta para cadenas de aisladores + conductores ACSR
- Espaciamiento entre fases: 1.5m
- Separación al suelo: 5.5m
- Conductor: ACSR 400 (1520kg/km, tensión máxima 110kN)
- Longitud del aislador: 0.8m
- Vano: 60m
- Longitud total de la línea: ~16km
- Clase de viento: 2 (30 m/s) según IEC 60826
- Fundación: fundación de concreto con jaula de anclaje; sistema de anclaje: anchor_bolt
- Accesorios: escalones de escalada + cruceta + puesta a tierra + protector antivíboras (bird guard) + amortiguador de vibración
- Cumplimiento de normas: IEC 60826 / GB 50545
Cumplimiento de ingeniería: Base de diseño IEC 60826 / GB 50545
SOLAR TODO diseñó la línea de Sofía para reflejar prácticas reconocidas de diseño de transmisión para efectos de viento y estructurales. IEC 60826 proporciona el marco para calcular cargas climáticas y mecánicas en líneas aéreas, incluyendo acciones del viento relevantes para la clase de viento 2 (30 m/s) utilizada en este proyecto. GB 50545 respalda la verificación del diseño estructural para estructuras de líneas aéreas.
Esto es importante en Sofía porque la línea debe permanecer segura y operativa durante eventos de alto viento, al mismo tiempo que se asegura que el espaciamiento entre fases y la separación al suelo permanezcan dentro de envolventes seguras durante toda la vida útil. La rigidez del poste tubular, combinada con la tensión especificada del conductor (110kN máximo) y la masa del conductor (1520kg/km), respalda un comportamiento de flecha estable a través de los vanos de 60m.
Paquete de hardware del producto instalado en cada poste
Para asegurar que los postes no solo fueran capaces estructuralmente, sino también aptos para servicio y resistentes, SOLAR TODO incluyó un conjunto completo de hardware por el paquete de accesorios del proyecto:
- Escalones de escalada: Facilita el acceso para inspección y mantenimiento a lo largo del cuerpo del monopolo.
- Cruceta: Soporta las cadenas de aisladores y las posiciones de los conductores para la disposición de doble circuito de 35kV.
- Sistema de puesta a tierra: Proporciona continuidad de puesta a tierra protectora como parte del diseño general de seguridad de la línea.
- Bird guard: Reduce el riesgo de interferencia aviar en las zonas de conductor/aislador.
- Amortiguador de vibración: Ayuda a mitigar la oscilación del conductor y reduce el riesgo de fatiga por vibración eólica bajo el viento.
Al agrupar estos elementos en el alcance de entrega, SOLAR TODO redujo la probabilidad de componentes incompatibles durante el montaje en campo y aseguró que la línea instalada se comporte según lo diseñado.
Desafíos de infraestructura local en Sofía (y cómo respondió el diseño)
Los corredores de transmisión de Sofía a menudo se interconectan con patrones de crecimiento urbano denso, redes viales y accesibilidad variable del sitio. Por esta razón, el proyecto priorizó:
- Comportamiento de montaje predecible: Los postes utilizan secciones de pernos con brida, lo que permite un ensamblaje controlado en obra y reduce el tiempo dedicado a alinear miembros estructurales complejos.
- Resistencia a la corrosión para confiabilidad a largo plazo: El acero Q345 galvanizado en caliente respalda una larga vida útil en un entorno exterior donde las ventanas de mantenimiento pueden ser limitadas.
- Robustez mecánica bajo viento: Considerando explícitamente la clase de viento 2 (30 m/s), la estructura de monopolo tubular está diseñada para manejar el efecto combinado de las fuerzas del conductor (incluyendo tensión máxima ACSR 400 110kN) y la carga por viento.
- Claridades de seguridad: La separación al suelo de 5.5m especificada y el espaciamiento entre fases de 1.5m ayudan a mantener la geometría operativa segura.
Resultados e impacto
A lo largo del corredor de Sofía, SOLAR TODO desplegó 266 postes tubulares estandarizados de 18m para formar una línea de 35kV de doble circuito con una longitud total de ~16km y vanos de 60m. La configuración del producto del proyecto logró alineación con el diseño mecánico con IEC 60826 / GB 50545, utilizando clase de viento 2 (30 m/s) y carga del conductor basada en ACSR 400 (1520kg/km, tensión máxima 110kN).
Los resultados cuantificados clave incluyen:
- 266 postes instalados con configuración estructural y de hardware consistente
- ~16km de corredor de transmisión actualizado usando diseño de vanos de 60m
- Geometría de 35kV de doble circuito mantenida con espaciamiento entre fases de 1.5m y separación al suelo de 5.5m
- Sistema de monopolo tubular cónico de 18t/poste (~1000kg/m) que proporciona rigidez y durabilidad bajo condiciones de clase de viento 2
Por qué funciona el enfoque de SOLAR TODO para Torres de Transmisión de Energía
La estrategia de entrega de postes de SOLAR TODO se basa en la repetibilidad y el cumplimiento:
- Ingeniería centrada en el producto: Cada poste se configura para los requisitos mecánicos y eléctricos de la línea—clase de voltaje, tipo de conductor, vano y clase de viento—en lugar de tratarse como una estructura genérica.
- Diseño basado en normas: El proyecto utiliza IEC 60826 / GB 50545 como base de diseño rectora para acciones climáticas/estructurales.
- Aptitud para el servicio por diseño: Accesorios integrados (escalones de escalada, puesta a tierra, bird guard, amortiguadores de vibración) respaldan la inspección y la seguridad operativa a largo plazo.
- Eficiencia de instalación en campo: Las secciones de pernos con brida y el enfoque de cimentación anchor_bolt reducen la variabilidad durante el montaje.
Precios y cotización
SOLAR TODO ofrece tres niveles de precios para esta línea de producto: FOB Supply (equipamiento ex-works China), CIF Delivered (incluye flete marítimo y seguro) y EPC Turnkey (instalado y puesto en marcha completamente, con garantía de 1 año). Hay descuentos por volumen disponibles para despliegues a gran escala. Configure su sistema en línea para una estimación instantánea, o solicite una cotización personalizada a nuestro equipo de ingeniería en [email protected].
Preguntas frecuentes
P1: ¿Qué hace que la Torre de Transmisión de Energía de SOLAR TODO sea diferente de las torres reticuladas? R1: Este proyecto utiliza un poste tubular de transmisión de acero (NO reticulado, NO FRP) fabricado con acero Q345 galvanizado en caliente, con una geometría tubular cónica diseñada para una rigidez robusta, resistencia a la corrosión y un ensamblaje apto para servicio.
P2: ¿Qué condiciones de viento se consideraron para la instalación en Sofía? R2: La línea se diseñó bajo clase de viento 2 (30 m/s) de acuerdo con IEC 60826, asegurando adecuación mecánica para la operación de líneas aéreas en los patrones climáticos de Sofía.
P3: ¿Qué conductor y límites mecánicos se utilizaron? R3: El sistema utiliza ACSR 400 con masa 1520kg/km y tensión máxima 110kN, integrado en el diseño del poste y del vano para vanos de 60m.
P4: ¿Qué accesorios de acceso para mantenimiento y protección están incluidos? R4: Cada paquete de poste incluye escalones de escalada + cruceta + puesta a tierra + bird guard + amortiguador de vibración, lo que respalda inspecciones seguras y reduce el riesgo de oscilación del conductor.
Referencias
- IEC 60826 — Criterios de diseño para líneas aéreas con cargas por viento y acciones mecánicas.
- GB 50545 — Código de diseño para estructuras de líneas de transmisión aéreas.
- IEEE Std 693 — (Consideraciones generales sobre confiabilidad de líneas aéreas y desempeño mecánico, relevantes para prácticas de integridad estructural).
- NREL — (Investigación sobre transmisión y resiliencia de la red que respalda un enfoque de diseño centrado en la confiabilidad).
- Guía del Banco Mundial para infraestructura de redes — (Mejores prácticas generales para la planificación e implementación de infraestructura de red resiliente).
Para detalles del producto, visite nuestra página del producto de Torre de Transmisión de Energía o contáctenos para una revisión de configuración estructural y mecánica específica del proyecto.
Equipos desplegados
- 266 × 18m postes tubulares de acero cónicos de transmisión para línea de 35kV de doble circuito; acero Q345 galvanizado en caliente; ~18t/poste (1000kg/m); secciones de pernos con brida; diseñados para clase de viento 2 (30 m/s) según IEC 60826 y GB 50545; espaciamiento entre fases 1.5m; separación al suelo 5.5m
- Hardware de soporte de la cadena de aisladores: soportes de cruceta para cadenas de aisladores + conductores ACSR; longitud del aislador 0.8m (configuración del proyecto)
- Sistema de conductores: ACSR 400 (1520kg/km, tensión máxima 110kN) para vanos de 60m a lo largo de ~16km de longitud total de línea
- Sistema de cimentación: fundación de concreto con jaula de anclaje; disposición de anchor_bolt para cada poste
- Paquete de accesorios del poste: escalones de escalada + cruceta + puesta a tierra + bird guard + amortiguador de vibración (incluido por poste)
