SOLARTODO عمود متكامل مع هوائي بارتفاع 25 متر: سلسلة التخفي الحضري

1. المقدمة: إعادة تعريف بنية الاتصال الحضري

أدى انتشار شبكات الجيل الخامس (5G) وإنترنت الأشياء (IoT) إلى خلق طلب غير مسبوق على تكثيف الشبكات، خاصة في البيئات الحضرية المعقدة. يتطلب تلبية هذا الطلب نشر آلاف الخلايا الصغيرة وأنظمة الهوائيات الجديدة، ومع ذلك، تواجه المناظر الطبيعية الحديثة ضغوطًا متزايدة للحفاظ على التكامل الجمالي وقبول الجمهور. تتعارض الأبراج التقليدية أو الهياكل الأحادية المكشوفة، على الرغم من كونها عملية، غالبًا مع مبادئ التصميم الحضري، مما يؤدي إلى تحديات في تقسيم المناطق وفوضى بصرية. يمثل عمود SOLARTODO بارتفاع 25 مترًا والمتكامل مع هوائي تحولًا في بنية الاتصالات، حيث يقدم حلاً تقنيًا متفوقًا وجماليًا مصممًا خصيصًا لتحديات المدينة في القرن الحادي والعشرين.

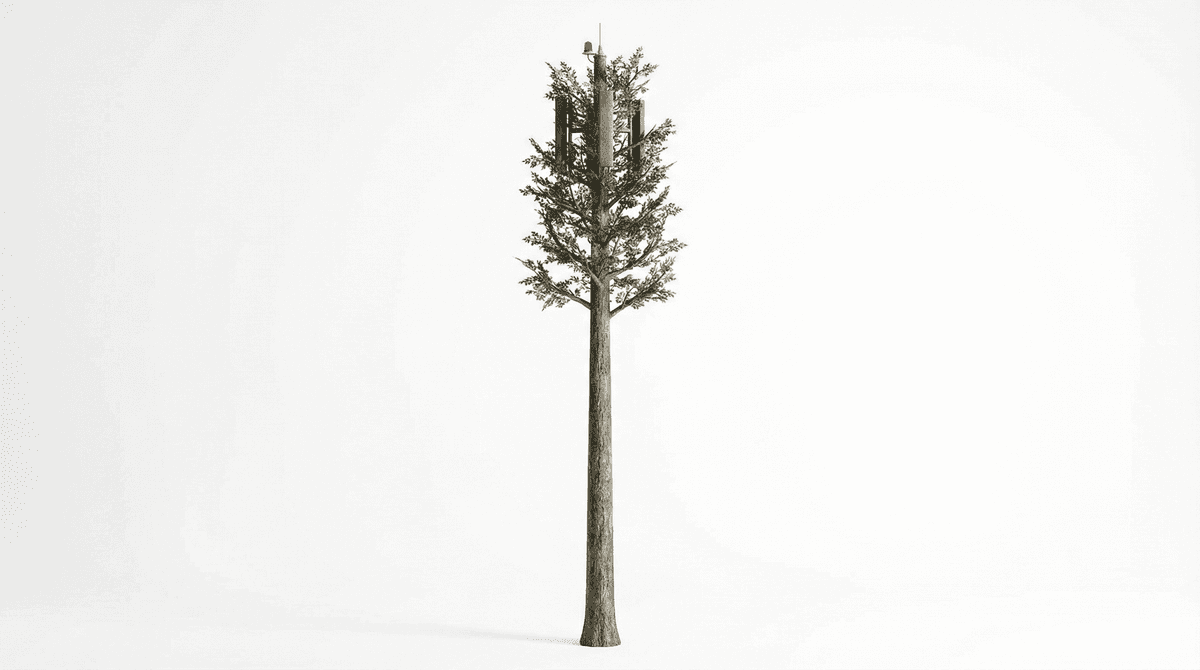

تتميز هذه الهيكلية المبتكرة بعمود بارتفاع 25 مترًا، ذات دعم ذاتي مصنوعة من مركبات البوليمر المقوى بالألياف (FRP) المتقدمة. تكمن الابتكارية الرئيسية في إخفاء ما يصل إلى ستة هوائيات لوحية من الجيل الرابع والخامس داخل غلافها الشفاف للموجات الراديوية، والذي تم إخفاؤه ببراعة ليبدو كأنه شجرة طبيعية. يسمح تصميم "التخفي الحضري" بنشر الأصول الحيوية للاتصالات في الأماكن العامة - في الحدائق والساحات وعلى طول الشوارع - دون المساس بالتناغم البصري للبيئة. تم تصميم العمود لتحمل سرعة رياح تصل إلى 45 م/ث (162 كم/س)، مما يضمن موثوقية التشغيل في مناخات متنوعة، ويتوافق مع المعيار الهيكلي الصارم TIA-222-H للهياكل الداعمة للهوائيات. مع عمر تصميم يتجاوز 50 عامًا ومتطلبات صيانة شبه معدومة، فإنه يقدم تكلفة إجمالية للملكية (TCO) أقل بكثير من نظائره التقليدية المصنوعة من الفولاذ.

2. التقنيات الأساسية والمزايا الهندسية

ليس عمود SOLARTODO "التخفي الحضري" مجرد هيكل مخفي؛ بل هو نظام متكامل مصمم من الألف إلى الياء للأداء وطول العمر والإخفاء. تأتي مزاياه من الاستخدام الاستراتيجي للمواد المتقدمة وفلسفة التصميم التي تركز على قيمة دورة الحياة.

2.1. الشفافية في الترددات الراديوية (RF)

الميزة الأكثر أهمية في العمود هي بناؤه من مركب خاص من الألياف الزجاجية وراتنج الإيستر الفينيل. هذه المادة شفافة بطبيعتها للترددات الراديوية في نطاق 600 ميغاهرتز إلى 6 غيغاهرتز، مما يظهر فقدان إشارة منخفض للغاية (عادة أقل من 0.5 ديسيبل). وهذا يسمح للهوائيات عالية الأداء من الجيل الرابع والخامس أن تكون موجودة داخل العمود، مما يحميها من الظروف الجوية والتخريب وعيون العامة. على عكس الأعمدة الفولاذية التي تسبب انعكاس الإشارة والتداخل (التداخل السلبي - PIM)، يضمن مادة FRP بيئة RF نظيفة، مما يعظم أداء ومدى الهوائيات المخفية. هذا التكامل الداخلي يلغي الحاجة إلى تركيبات هوائيات خارجية ومنصات، مما يقلل من البروفايل البصري للعمود وحمل الرياح بأكثر من 30% مقارنة بعمود تقليدي مع هوائيات مثبتة خارجيًا.

2.2. متانة لا مثيل لها ومقاومة للتآكل

تكون مركبات FRP محصنة ضد التآكل الكهروكيميائي، وهو نمط الفشل الرئيسي للهياكل الفولاذية، خاصة في البيئات الساحلية أو الصناعية أو ذات الرطوبة العالية. يتم تصنيع العمود باستخدام عملية لف خيوط تتحكم بها الكمبيوتر، وينتهي بطبقة جيل مقاومة للأشعة فوق البنفسجية، وفقًا لمعايير ASTM D4923 للأعمدة المصنوعة من FRP. يقاوم هذا النظام المركب التدهور الناتج عن رذاذ الملح، والأمطار الحمضية، والمواد الكيميائية الصناعية، مما يلغي الحاجة إلى الصيانة الدورية المكلفة (التفتيش، الطلاء، إعادة الجلفنة) المطلوبة من الأعمدة الفولاذية. والنتيجة هي ضمان عمر هيكلي يتجاوز 50 عامًا، مقارنةً بعمر 25-30 عامًا لعمود فولاذي مجلفن نموذجي، مما يوفر فائدة مالية كبيرة على المدى الطويل.

2.3. خفة الوزن وتقليل مساحة التركيب

يزن العمود FRP 60-70% أقل من عمود فولاذي بنفس القوة والارتفاع، مما يبسط بشكل كبير اللوجستيات والتركيب. يمكن أن يزن عمود أحادي فولاذي بارتفاع 25 مترًا أكثر من 4000 كجم، مما يتطلب رافعات ثقيلة وأعمال مدنية واسعة. بالمقابل، يزن العمود المعادل من FRP حوالي 1200 كجم، مما يمكّن من النقل باستخدام مركبات أخف وتركيب باستخدام معدات أصغر وأقل إزعاجًا. هذه ميزة حاسمة في المناطق الحضرية الكثيفة حيث يكون الوصول مقيدًا. كما أن الوزن المنخفض يترجم إلى متطلبات أساس أصغر - عادةً أساس خرساني بحوالي 15-20 م³ - مما يقلل من تكلفة المشروع والوقت والأثر البيئي.

3. المواصفات الفنية

4. السلامة الهيكلية والامتثال للتصميم

تم تصميم كل عمود من SOLARTODO لتلبية أو تجاوز متطلبات معيار TIA-222-H، وهو المعيار الشمالي الأمريكي لتصميم الهياكل الداعمة للهوائيات. تتضمن عملية التصميم تحليل العناصر المحدودة (FEA) الصارم لنمذجة الضغوط الناتجة عن الرياح، وانحراف العمود، وديناميات الاهتزاز. تضمن سرعة الرياح التصميمية البالغة 45 م/ث البقاء على قيد الحياة خلال الأحداث الجوية القاسية، والتي تتوافق مع سرعة هبات الرياح لمدة 3 ثوانٍ مع فترة عودة تبلغ 50 عامًا. تم تحسين شكل العمود المخروطي لإدارة تحميل الرياح بكفاءة، مما يقلل من انبعاث الدوامات والاهتزازات اللاحقة. تتيح عملية تصنيع لف الخيوط التحكم الدقيق في اتجاه الألياف وسمك الجدار على طول العمود، مما يمكّن من وضع المادة بالضبط حيث تحتاج إلى مقاومة لحظات الانحناء، والتي تكون أعلى ما يمكن عند القاعدة.

5. تكامل الهوائي وأداء RF

تم تصميم نظام تركيب الهوائيات الداخلي من أجل المرونة وسهولة الوصول. يستوعب ما يصل إلى ستة هوائيات لوحية قياسية من الجيل الرابع والخامس من الشركات المصنعة الكبرى. يتم تركيب الهوائيات على نظام سكة داخلية قابلة للتعديل تسمح بالتحكم الدقيق في الاتجاه والميل. يتم توجيه كابلات RF، وخطوط الطاقة، وكابلات الألياف الضوئية داخليًا عبر قنوات مخصصة، مما يحميها من الأضرار البيئية ويحافظ على المظهر النظيف للعمود. تضمن مادة FRP الشفافة للموجات الراديوية أن المقاييس الأساسية لأداء الهوائي مثل الكسب، وعرض الشعاع، وأنماط الإشعاع تتأثر بشكل ضئيل. أظهرت الاختبارات الواسعة أن التأثير على الطاقة المشعة الفعالة (EIRP) ضئيل، مما يضمن تحقيق أهداف تغطية الشبكة والسعة دون تنازلات.

6. التركيب والصيانة وتكلفة دورة الحياة

تعتبر الطبيعة الخفيفة لعمود FRP تغييرًا كبيرًا في نشره في المناطق الحضرية. يمكن أن يتم التركيب غالبًا في يوم واحد مع طاقم صغير ورافعة خفيفة، مما يقلل من الاضطراب لحركة المرور والحياة العامة. يتم عادةً تسليم العمود إلى الموقع كقسم واحد بارتفاع 25 مترًا، جاهزًا للتضمين المباشر أو التركيب على قاعدة خرسانية مسبقة الصنع. بمجرد التركيب، يصبح العمود تقريبًا خاليًا من الصيانة. تقاوم النهاية الجلّية المستقرة للأشعة فوق البنفسجية التلاشي ولا تتطلب الطلاء لأكثر من 20 عامًا. على عكس الفولاذ، لا يوجد خطر من التآكل، مما يلغي الحاجة إلى الفحوصات والإصلاحات المتعلقة بالصدأ. ينتج عن ذلك توفير في النفقات التشغيلية (OPEX) يصل إلى 80% على مدى عمر التصميم البالغ 50 عامًا مقارنةً بعمود فولاذي مجلفن.

7. الأسئلة الشائعة (FAQ)

1. كيف يتحمل تمويه الشجرة مع مرور الوقت؟

الطبقة الجمالية هي طبقة جل من راتنج البوليستر المستقر للأشعة فوق البنفسجية، نفس المادة المستخدمة في اليخوت البحرية عالية الجودة. تم تصميمها لمقاومة التلاشي والتشقق والتقشير لأكثر من 20 عامًا، حتى في الظروف القاسية. يتم تشكيل الملمس مباشرة في سطح العمود، مما يضمن عدم انفصاله. يتم تنظيم أدائها وفقًا لمعايير مثل ISO 4892-2 لتعرض البلاستيك لمصادر الضوء المختبرية.

2. هل يمكن للعمود دعم معدات أخرى بخلاف الهوائيات؟

نعم. بينما تم تصميمه لإخفاء الهوائيات داخليًا، يمكن تكوين العمود مع نقاط تركيب خارجية لمعدات إضافية مثل أجهزة الراديو للخلايا الصغيرة، وكاميرات CCTV، وأجهزة الاستشعار البيئية، أو وحدات الإضاءة الذكية. سعة الحمل الكلي هي 450 كجم، مما يوفر هامشًا كافيًا لمختلف تكوينات المعدات، والتي يجب أخذها في الاعتبار في التحليل الهيكلي الأولي وفقًا لإرشادات TIA-222-H.

3. ما هي عملية صيانة الهوائيات أو ترقيات التكنولوجيا؟

يمكن للفنيين الوصول إلى مجموعة الهوائيات الداخلية عبر فتحة وصول آمنة في قاعدة العمود. يسمح نظام سلم FRP الداخلي المتوافق مع OSHA لهم بالصعود بأمان داخل العمود إلى مستوى الهوائي. يتيح نظام التركيب المعياري استبدال الهوائيات الفردية أو إعادة وضعها أو استبدالها بنماذج أحدث في غضون ساعات، مما يضمن أن الموقع مستعد للتكنولوجيا المستقبلية.

4. كيف يتصرف عمود FRP في حالة نشوب حريق؟

تم صياغة مركب FRP مع إضافات مقاومة للحريق لتلبية معايير السلامة المحددة، مثل ASTM E84 لخصائص الاحتراق السطحي للمواد البنائية. بينما تكون المادة قابلة للاشتعال في درجات حرارة عالية جدًا، تم تصميمها لتكون ذاتية الإطفاء بمجرد إزالة مصدر اللهب الخارجي. كما أن طبيعتها غير الموصلية تمنعها من خلق مخاطر كهربائية أثناء حدث حريق، وهي ميزة رئيسية مقارنة بالأعمدة الفولاذية.

5. هل يمكن تخصيص لون ونوع تمويه الشجرة؟

بالتأكيد. يتميز نموذجنا القياسي بنسيج لحاء شجرة صنوبر أو بلوط عام، ولكن يمكننا تخصيص كل من النسيج واللون ليتناسب مع النباتات المحلية المحددة. يمكننا العمل من صور الأشجار في المنطقة المحيطة بموقع التركيب لإنشاء قالب مخصص ونظام ألوان، مما يضمن أن يتناغم العمود بأكبر قدر ممكن مع بيئته الفريدة. هذه الدرجة من التخصيص هي مفتاح للحصول على الموافقة الجمالية في المناطق التاريخية أو الحساسة بيئيًا.

8. المراجع

[1] TIA-222-H، "المعيار الهيكلي للهياكل الداعمة للهوائيات والهوائيات وهياكل دعم توربينات الرياح الصغيرة"، جمعية صناعة الاتصالات، 2017.

[2] ASTM D4923-01، "المواصفة القياسية للأعمدة البلاستيكية المقواة"، ASTM الدولية، 2018.

[3] IEC 61109، "العوازل لخطوط النقل الهوائية - العوازل المركبة للتعليق والتوتر للأنظمة ذات التيار المتردد بجهد اسمي أكبر من 1000 فولت - التعريفات وطرق الاختبار ومعايير القبول"، اللجنة الدولية للتقنيات الكهربائية، 2008.

[4] NFPA 780، "المعيار لتركيب أنظمة حماية الصواعق"، جمعية الحماية من الحرائق الوطنية، 2020.

[5] IEEE Std 142-2007، "الممارسة الموصى بها من IEEE لتأريض أنظمة الطاقة الصناعية والتجارية (كتاب IEEE الأخضر)"، معهد مهندسي الكهرباء والإلكترونيات، 2007.
