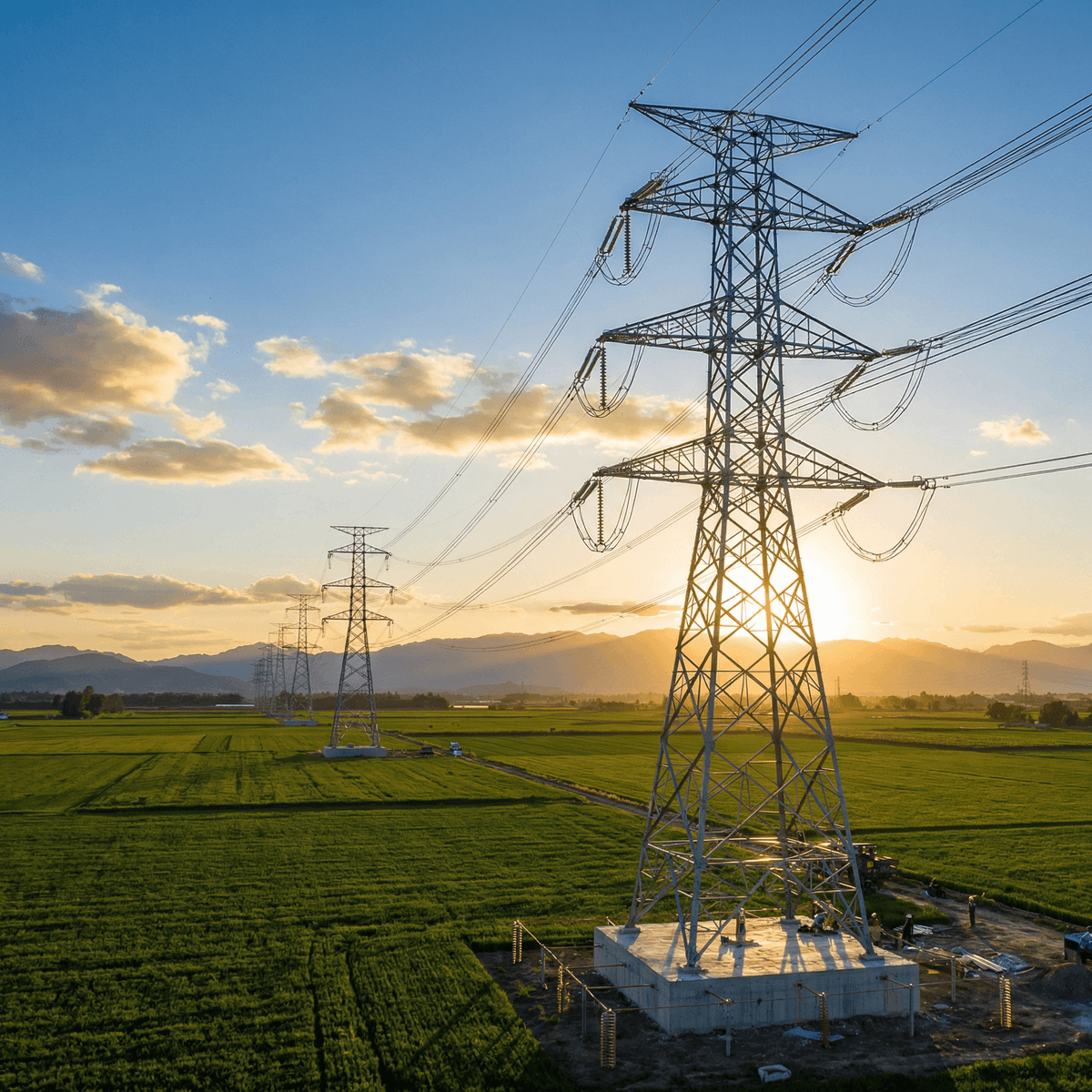

Choisir un pylône de ligne électrique | Guide conformité

Résumé

Choisir un pylône de ligne électrique exige d’aligner tension 10-220 kV, hauteur 15-55 m et conformité aux charges de vent. Les structures FRP sans corrosion visent 25+ ans de durée de vie, tandis que les tours acier 220 kV supportent des efforts de traction plus élevés et des configurations double circuit.

Points Clés

• Définissez d’abord la classe de ligne entre 10 kV et 220 kV pour fixer isolation, géométrie et niveau d’efforts mécaniques.
• Sélectionnez une hauteur de 15 m à 55 m selon garde au sol, franchissement, topographie et servitudes réglementaires.
• Vérifiez la tenue au vent et au séisme avec des hypothèses de calcul documentées; une tour 30 m Carbon-FRP peut viser une certification zone sismique 4.
• Comparez acier galvanisé et FRP sur 25+ ans: le FRP réduit la corrosion et la repeinture, l’acier optimise souvent les fortes charges terminales.
• Dimensionnez les pylônes d’angle et d’ancrage pour des efforts de traction supérieurs; une tour dead-end 55 m pour 220 kV coûte typiquement 75 000 à 100 000 USD.
• Exigez la conformité aux normes IEC, IEEE et aux essais matériaux avant appel d’offres pour réduire les risques de non-conformité et de retards chantier.
• Analysez le coût total de possession, pas seulement le CAPEX: maintenance, galvanisation, fondations, transport et montage peuvent modifier de 15 à 30 % le coût global.
• Standardisez les familles de supports sur 2 à 4 configurations pour accélérer l’ingénierie, les achats et la maintenance sur l’ensemble du corridor.

Critères décisifs pour choisir un pylône de ligne électrique

Le bon choix d’un pylône de ligne électrique dépend d’abord de trois variables mesurables: tension 10-220 kV, hauteur 15-55 m et niveau d’effort mécanique au droit du support. Pour une ligne 220 kV, une tour d’angle 45 m ou un pylône d’ancrage 55 m est souvent requis, alors qu’un poteau composite 15 m peut suffire en distribution 10 kV.

Pour un décideur B2B, la question n’est pas seulement de sélectionner une structure capable de porter des conducteurs. Il faut garantir la conformité normative, la sécurité d’exploitation, la tenue climatique, la constructibilité et le coût total sur 25 ans ou plus. Dans la pratique, un mauvais arbitrage entre matériau, hauteur et fonction du support peut renchérir les fondations, allonger les délais d’approvisionnement et augmenter les interventions de maintenance.

Selon l’IEA (2024), les réseaux doivent se développer plus vite pour intégrer l’électrification et les renouvelables, ce qui accroît la pression sur les projets de transport. L’IRENA (2024) souligne également que l’expansion des infrastructures de réseau est un prérequis majeur à la transition énergétique. Autrement dit, le pylône n’est plus un composant standard acheté au plus bas prix: c’est un actif critique de disponibilité réseau.

Dans ce contexte, SOLAR TODO positionne des solutions couvrant les poteaux FRP 15 m pour 10 kV, les structures hybrides Carbon-FRP 30 m pour 220 kV et les tours acier galvanisé jusqu’à 55 m pour applications d’angle et d’ancrage. Cette diversité permet d’adapter la conception au corridor, au climat et au modèle économique du projet.

Pourquoi la conformité aux normes de conception est prioritaire

La conformité n’est pas un exercice documentaire; elle conditionne l’acceptation du projet, l’assurabilité et la performance en service. Les maîtres d’ouvrage doivent vérifier les bases de calcul, les hypothèses de charges, les critères de flèche et de garde au sol, la coordination de l’isolement, ainsi que les exigences de matériaux et de protection anticorrosion.

L’IEEE rappelle dans ses standards d’interconnexion et de fiabilité que la robustesse des infrastructures électriques dépend d’une conception cohérente de bout en bout. L’IEC, de son côté, structure les exigences liées aux essais, à l’environnement et aux composants du système électrique. Pour un appel d’offres, cela signifie que les fiches techniques seules sont insuffisantes: il faut des notes de calcul, plans d’exécution, certificats matière et protocoles d’inspection.

Comme l’indique l’International Energy Agency, « grids are the backbone of secure and sustainable electricity systems ». Cette affirmation résume bien l’enjeu: un pylône conforme protège autant la sécurité publique que la continuité d’alimentation. De même, NREL (2024) insiste sur l’importance de la résilience des infrastructures électriques face aux aléas climatiques croissants.

Normes, charges de calcul et choix des matériaux

Le choix d’une tour de transmission commence par la définition des charges. Celles-ci incluent le poids propre, les conducteurs, les câbles de garde, le vent, le givre éventuel, les efforts longitudinaux, les déséquilibres de phase et les actions sismiques. En terrain complexe, les cas de charge de montage et de maintenance doivent aussi être intégrés.

Pour les lignes 10-220 kV, les bureaux d’études utilisent généralement une combinaison de normes nationales et internationales. Les références les plus courantes portent sur les structures en acier, les composites, les essais mécaniques, la galvanisation, la mise à la terre et l’environnement électrique. La bonne pratique consiste à figer dès l’avant-projet la hiérarchie normative applicable afin d’éviter les conflits de spécifications entre EPC, utility et fabricant.

Acier galvanisé ou composite FRP: quel arbitrage?

L’acier galvanisé à chaud reste la référence pour les tours de forte charge, notamment les pylônes d’angle et dead-end. Il offre une bonne disponibilité industrielle, une forte rigidité et une excellente compatibilité avec les géométries treillis. Chez SOLAR TODO, une tour acier treillis 45 m double circuit 220 kV se situe typiquement entre 48 000 et 65 000 USD, tandis qu’une tour dead-end 55 m atteint 75 000 à 100 000 USD.

Le FRP, ou polymère renforcé de fibres, devient pertinent lorsqu’il faut réduire la corrosion, la maintenance et parfois le poids de manutention. Un poteau FRP 15 m pour distribution 10 kV peut convenir dans des environnements côtiers, chimiques ou difficilement accessibles. SOLAR TODO indique une durée de vie de conception de 25+ ans sans repeinture, ce qui peut améliorer le TCO sur des sites où les interventions sont coûteuses.

Les hybrides Carbon-FRP répondent à un autre besoin: diminuer la masse tout en conservant une résistance élevée. Une structure 30 m 220 kV annoncée avec certification zone sismique 4 peut être intéressante pour des zones à forte contrainte géotechnique ou logistique. Toutefois, l’acheteur doit demander les preuves de qualification, les limites d’emploi, les coefficients de sécurité et les retours d’expérience sur assemblages et interfaces métalliques.

Paramètres de conformité à exiger dans un dossier fournisseur

Un dossier de conformité robuste doit inclure au minimum:

• notes de calcul signées avec cas de charge et combinaisons
• plans d’ensemble et détails d’assemblage
• certificats matière et traçabilité des lots
• rapports d’essais mécaniques et, si nécessaire, essais de prototype
• spécifications de galvanisation ou de protection de surface
• exigences de fondation et réactions d’appui
• procédures d’inspection, FAT et contrôle sur site
• documentation HSE et instructions de montage

Selon ASTM (2023), la protection anticorrosion par galvanisation doit être vérifiée par des méthodes d’essai normalisées pour garantir la durabilité des pièces acier. UL et IEEE rappellent également l’importance de la sécurité électrique, de la mise à la terre et de la coordination avec les équipements connectés.

Applications terrain: type de pylône selon la fonction de ligne

Tous les supports n’ont pas la même fonction mécanique. Un pylône de suspension porte principalement des charges verticales et transversales modérées, tandis qu’un pylône d’angle reprend des efforts longitudinaux plus importants. Le pylône d’ancrage, ou dead-end, est dimensionné pour reprendre la traction complète d’une section de ligne, notamment aux extrémités, franchissements ou changements majeurs de direction.

Pour une ligne 10 kV de distribution, un poteau hybride télécom-énergie 15 m peut remplir une double fonction, surtout dans des projets ruraux où la mutualisation d’infrastructure réduit le génie civil. SOLAR TODO propose ce type de support pour distribution 10 kV et triple antenne télécom, ce qui peut améliorer la rentabilité foncière sur des corridors à faible densité.

Pour une ligne 220 kV, les besoins changent radicalement. Les hauteurs augmentent, les distances d’isolement aussi, et les efforts sur fondations deviennent structurants pour le budget. Une tour 45 m double circuit est souvent choisie lorsqu’il faut maximiser la capacité sur une emprise limitée. Une tour 55 m dead-end sera privilégiée pour les points singuliers du tracé, là où la sécurité mécanique prime sur l’optimisation du poids.

Selon NREL (2024), la résilience des infrastructures de réseau dépend fortement de la prise en compte des risques climatiques locaux. Cela implique d’adapter le pylône à la réalité du corridor: vent extrême, brouillard salin, pollution industrielle, altitude, accès chantier et probabilité de surcharge accidentelle. SOLAR TODO peut alors être évalué non comme un simple fournisseur de structure, mais comme une option de standardisation technique sur plusieurs typologies de supports.

Comparatif technique et économique des configurations courantes

Le choix final doit comparer fonction, matériau, coût initial, maintenance et contraintes de site. Une grille d’aide à la décision évite de surspécifier des supports de suspension ou, au contraire, de sous-dimensionner des points d’angle critiques.

Configuration	Tension typique	Hauteur	Matériau	Usage principal	Prix indicatif
Poteau FRP hybride télécom-énergie	10 kV	15 m	FRP	Distribution, site corrosif, double usage	4 500-6 500 USD
Tour hybride Carbon-FRP	220 kV	30 m	Carbon-FRP	Site sismique, réduction de poids	35 000-50 000 USD
Tour d’angle double circuit	220 kV	45 m	Acier galvanisé	Changement de direction, forte rigidité	48 000-65 000 USD
Tour dead-end pleine traction	220 kV	55 m	Acier galvanisé Q-grade	Ancrage, extrémité de ligne, franchissement	75 000-100 000 USD

Ce tableau montre que le prix unitaire ne suffit pas pour trancher. Un poteau composite peut coûter moins cher à entretenir sur 25 ans, alors qu’une tour acier plus onéreuse à l’achat peut rester la seule solution acceptable en pleine traction. Le bon arbitrage dépend donc du cas d’usage, des conditions environnementales et des exigences de l’exploitant.

Méthode de sélection recommandée pour les acheteurs et ingénieurs

Une méthode de sélection efficace suit cinq étapes:

1. Définir la fonction du support: suspension, angle, ancrage, franchissement.
2. Fixer les données d’entrée: tension, portée, vent, séisme, corrosion, topographie.
3. Comparer 2 à 4 familles de structures sur CAPEX, TCO et délai.
4. Vérifier la conformité normative et la qualité documentaire du fournisseur.
5. Valider prototype, plan de contrôle qualité et stratégie de maintenance.

Selon l’IRENA (2024), l’accélération des réseaux exige des processus d’approvisionnement plus standardisés et bancables. Dans cette logique, limiter le nombre de variantes tout en conservant les fonctions essentielles permet souvent de réduire les délais d’ingénierie et les stocks de pièces. C’est particulièrement vrai sur les grands corridors où la répétabilité des supports crée des économies d’échelle.

Risques fréquents à éviter

Les erreurs les plus coûteuses dans le choix d’un pylône de ligne électrique sont récurrentes:

• sous-estimer les charges de vent locales ou les effets de relief
• ne pas intégrer les efforts de montage et de maintenance
• choisir un matériau sans stratégie de corrosion adaptée
• négliger les réactions de fondation et l’accès logistique
• comparer uniquement le prix usine sans transport ni montage
• accepter une documentation de conformité incomplète

L’International Energy Agency states, "Grid expansion is lagging behind what is needed for a secure energy transition." Pour les acheteurs, cela signifie qu’un fournisseur capable de livrer une conformité démontrable et une standardisation réaliste vaut souvent plus qu’un prix facial inférieur. SOLAR TODO doit donc être évalué sur la complétude technique, la traçabilité et l’adéquation au corridor, pas seulement sur la structure elle-même.

Intégrer la conformité dans l’appel d’offres et le TCO

Un cahier des charges performant doit traduire les exigences de conception en critères contractuels vérifiables. Il doit préciser la tension, les fonctions de support, les cas de charge, les normes applicables, les exigences de galvanisation, les interfaces fondation, les essais, les tolérances de fabrication et les livrables documentaires. Plus ces paramètres sont précis, moins le risque de variation technique ou de litige en phase d’exécution est élevé.

Pour le TCO, il faut intégrer au minimum le coût de structure, les fondations, le transport, le levage, l’assemblage, l’inspection, la maintenance et l’indisponibilité potentielle. Dans les environnements corrosifs, l’absence de repeinture sur 25+ ans d’un support FRP peut compenser un prix initial supérieur. À l’inverse, sur des points de traction maximale, une tour acier galvanisé bien standardisée reste souvent la solution la plus robuste et la plus facile à faire accepter par les utilities.

SOLAR TODO peut être pertinent pour les projets qui veulent combiner plusieurs familles de pylônes sous une logique d’approvisionnement unifiée: FRP pour distribution corrosive, Carbon-FRP pour contraintes sismiques ou de poids, acier galvanisé pour angle et ancrage 220 kV. Cette approche réduit la fragmentation fournisseur et simplifie la gouvernance qualité.

FAQ

Q: Comment choisir entre un pylône acier et un pylône composite FRP pour une ligne électrique ? A: Le choix dépend de la fonction mécanique et de l’environnement. L’acier galvanisé convient mieux aux fortes tractions, notamment en 220 kV sur des tours de 45 à 55 m, tandis que le FRP est pertinent sur sites corrosifs ou d’accès difficile grâce à une maintenance réduite sur 25+ ans.

Q: Quelles normes faut-il vérifier avant d’acheter un pylône de ligne électrique ? A: Il faut vérifier les normes de conception structurelle, d’essais matériaux, de galvanisation, de sécurité électrique et de mise à la terre applicables au pays du projet. En pratique, les références IEC, IEEE, ASTM et UL servent souvent de base, complétées par les codes utility ou nationaux.

Q: Quand faut-il utiliser une tour dead-end plutôt qu’une tour de suspension ? A: Une tour dead-end est requise quand le support doit reprendre une traction importante ou complète de la ligne. C’est le cas aux extrémités de tronçon, sur certains franchissements, ou lors de changements majeurs de direction, alors qu’une tour de suspension travaille surtout en portage courant.

Q: Quelle hauteur de pylône faut-il prévoir pour une ligne de 10 kV à 220 kV ? A: La hauteur dépend de la tension, de la garde au sol, du relief et des obstacles. En pratique, un support 10 kV peut se situer autour de 15 m, alors qu’une ligne 220 kV mobilise souvent des tours de 30 à 55 m selon la fonction de suspension, d’angle ou d’ancrage.

Q: Pourquoi la conformité au vent et au séisme est-elle si importante ? A: Elle est essentielle car ces actions gouvernent souvent le dimensionnement réel de la structure et des fondations. Une tour 30 m 220 kV conçue pour zone sismique 4 ou une structure calculée pour vent extrême réduit le risque de défaillance, d’arrêt réseau et de coûts de reconstruction.

Q: Quel est le coût typique d’un pylône de transmission haute tension ? A: Le coût varie selon la hauteur, le matériau et la fonction mécanique. À titre indicatif, un modèle 220 kV hybride Carbon-FRP 30 m peut coûter 35 000 à 50 000 USD, une tour d’angle acier 45 m 48 000 à 65 000 USD, et une dead-end 55 m 75 000 à 100 000 USD.

Q: Comment comparer correctement des offres fournisseurs de pylônes ? A: Il faut comparer le prix, mais aussi la conformité, les notes de calcul, la traçabilité matière, la galvanisation, les réactions de fondation, le délai et le plan qualité. Une offre moins chère mais incomplète peut générer des surcoûts de 15 à 30 % une fois transport, montage et modifications intégrés.

Q: Le FRP est-il vraiment sans maintenance ? A: Le FRP n’est pas totalement exempt d’inspection, mais il réduit fortement les besoins liés à la corrosion et à la repeinture. Sur des horizons de 25+ ans, cela peut être un avantage majeur pour les sites côtiers, chimiques ou montagneux où chaque intervention de maintenance coûte cher.

Q: Dans quels cas un pylône hybride télécom-énergie est-il pertinent ? A: Il est pertinent sur des projets ruraux ou périurbains où la mutualisation d’infrastructure améliore le retour sur investissement. Un support 15 m peut porter une distribution 10 kV et plusieurs antennes télécom, ce qui réduit l’emprise foncière et partage une partie du génie civil.

Q: Quels documents doivent être exigés de SOLAR TODO ou d’un fournisseur équivalent ? A: Il faut exiger les notes de calcul, plans d’exécution, certificats matière, rapports d’essais, spécifications de protection anticorrosion, réactions d’appui et procédures d’inspection. Pour SOLAR TODO, ces éléments sont indispensables pour démontrer l’adéquation entre la configuration 15-55 m proposée et les exigences réelles du corridor.

Lectures Associées

• Guide technique pylônes de transport 10–220 kV et IoT
• Pylônes de transport: sécurité de grimpe et renouvelables
• Marché des pylônes électriques 2026: données & tendances
• Tour de Transmission Électrique 500 kV : Étude de Cas Mondiale
• Dimensionnement des conducteurs et pylônes pour postes

Références

1. IEA (2024): analyse sur l’expansion des réseaux électriques et le rôle critique des infrastructures de transport dans la transition énergétique.
2. IRENA (2024): travaux sur la transformation des systèmes électriques et la nécessité d’accélérer les investissements réseau pour intégrer les renouvelables.
3. NREL (2024): publications sur la résilience des infrastructures électriques et l’intégration des risques climatiques dans la planification réseau.
4. IEEE (2018): IEEE 1547-2018, standard d’interconnexion et d’interopérabilité des ressources énergétiques distribuées avec les réseaux électriques.
5. ASTM (2023): standards d’essai et de vérification des revêtements et matériaux utilisés pour la durabilité et la protection anticorrosion.
6. UL (2024): référentiels de sécurité électrique et d’évaluation des équipements et composants utilisés dans les systèmes d’énergie.

Conclusion

Pour une ligne de 10 à 220 kV, le meilleur pylône de ligne électrique est celui qui aligne fonction mécanique, conformité normative et coût total sur 25+ ans. En pratique, privilégiez le FRP pour corrosion et faible maintenance, et l’acier galvanisé 45-55 m pour les points 220 kV à forte traction; la recommandation la plus sûre est d’imposer une conformité documentée avant attribution.

---
