Conception structurelle des poteaux intelligents : charge de vent et multi-équipements…

Synthèse

La conception structurelle des poteaux intelligents doit vérifier les charges de vent de 150-180 km/h, la géométrie d’un poteau de 12 m et la masse d’une batterie de 5-15 kWh avant d’ajouter des caméras, des radios 5G, des écrans, des chargeurs EV ou des modules VAWT.

Points clés

Ces 8 actions aident les équipes achats et ingénierie à réduire le risque structurel sur des déploiements de 50-250 poteaux intelligents dans des sites côtiers, urbains et industriels.

• Vérifier la vitesse de vent de conception de 150-180 km/h avant de sélectionner un poteau intelligent de 10 m ou 12 m avec caméras, écrans ou éoliennes.
• Modéliser 6-11 sous-systèmes montés comme un seul ensemble structurel, y compris les bras de luminaire, la caméra PTZ, la radio 5G, l’écran LED, les capteurs et la masse de la batterie.
• Spécifier de l’acier Q235 ou Q355 avec galvanisation à chaud selon ASTM A123 pour une résistance à la corrosion sur 25 ans dans les corridors côtiers ou industriels.
• Vérifier la cage d’ancrage, la platine de base et les réactions de fondation pour des espacements de poteaux de 30 m, 32 m ou 35 m avant les achats de génie civil.
• Réserver une hauteur de montage de 8.7 m pour les équipements de communication lorsque le dégagement RF et l’accès de maintenance sont tous deux requis.
• Comparer les bases de recharge EV soudées intégrées aux bornes séparées afin de réduire l’emprise de 30-40% et la longueur de câble exposée de 2-5 m.
• Prévoir des remises de volume de 5%, 10% ou 15% à 50+, 100+ ou 250+ poteaux lors de l’évaluation des devis FOB, CIF et EPC clé en main.
• Exiger les plans d’usine, les tableaux de charges et l’alignement avec des normes tierces avant d’approuver des déploiements de ville intelligente de 100+ poteaux.

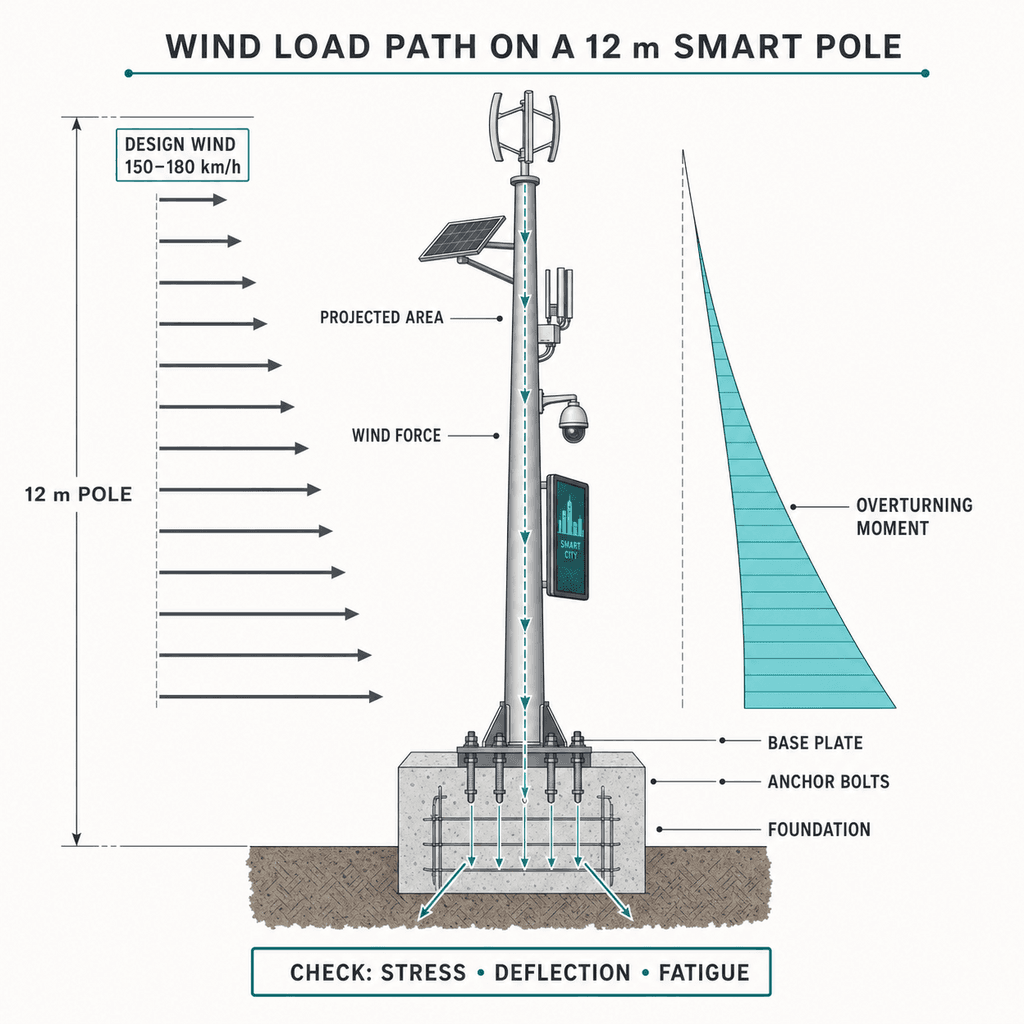

Conception structurelle des poteaux intelligents résistants au vent

Un poteau intelligent résistant au vent doit être conçu comme une structure multi-équipements de 10-12 m, et non comme un poteau d’éclairage auquel des accessoires seraient ajoutés ultérieurement.

Pour les acheteurs B2B, la principale question structurelle est simple : le poteau, la base, la cage d’ancrage et la fondation peuvent-ils résister à la pression combinée du vent, au poids des équipements, aux vibrations et aux charges de maintenance pendant la durée de service prévue ? Un poteau intelligent hybride de 12 m peut porter un luminaire de 160 W, un VAWT de 400-500 W, deux modules monocristallins de 100-200 W, une caméra PTZ, un capteur environnemental, une colonne audio IP, des équipements WiFi 6 ou 5G, un écran LED, une batterie LFP de 5-15 kWh et un chargeur EV AC Type 2 de 7 kW ou 11 kW.

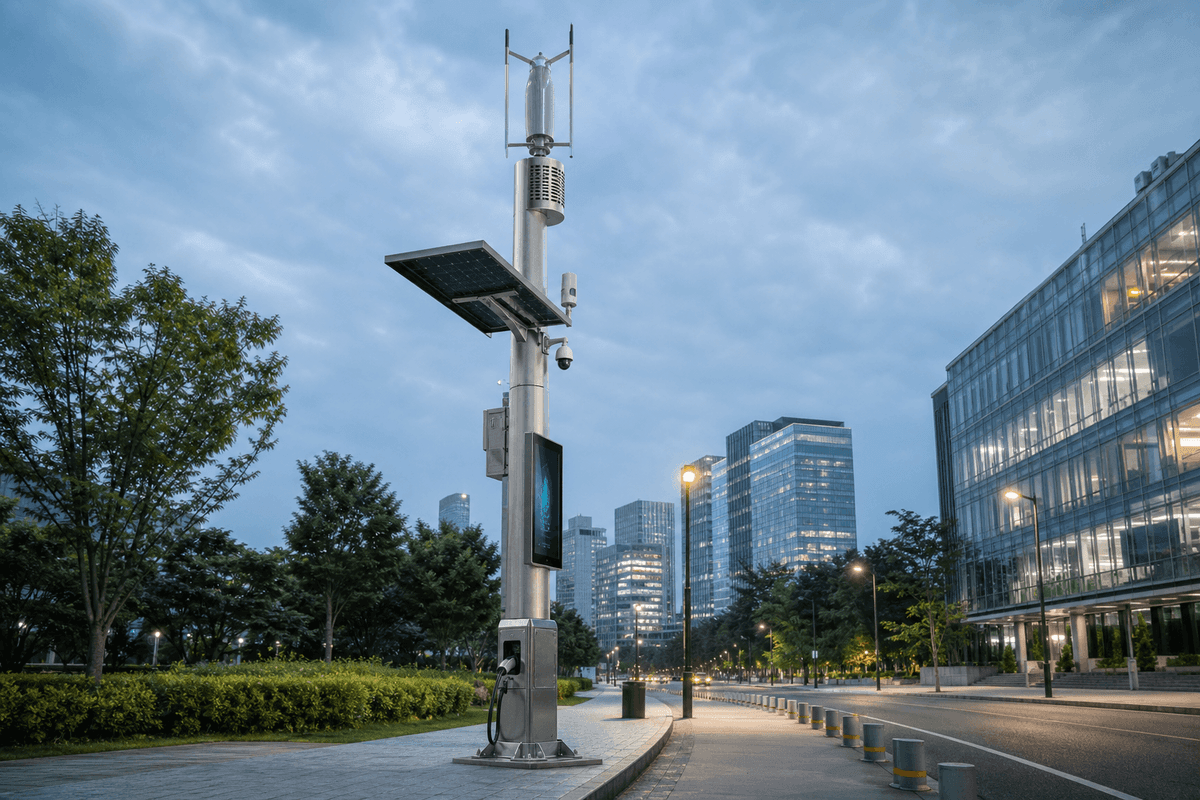

Le SOLARTODO 12m Wind-Solar Hybrid Smart Pole utilise un corps en acier conique octogonal dimensionné pour des conditions de vent de 180 km/h, tandis que le 10m 5G Small Cell Integrated Smart Street Light Pole est positionné autour d’une capacité de charge de vent supérieure à 150 km/h. Ces valeurs sont des points de départ pour les achats, et non des substituts à l’ingénierie locale. L’approbation finale doit tenir compte de la catégorie de terrain, du facteur de rafale, de l’exposition, de la topographie, de la classe de corrosion et des exigences des codes nationaux.

Selon l’IRENA (2025), 582 GW de capacité d’énergie renouvelable ont été ajoutés dans le monde en 2024, le solaire PV représentant environ 452.1 GW. Cette croissance du marché est importante, car les villes ajoutent désormais de la production d’énergie, des communications et des dispositifs de sécurité publique à des poteaux qui étaient historiquement conçus uniquement pour l’éclairage.

L’Agence internationale de l’énergie déclare que « Grid investment is essential » pour développer les énergies renouvelables et les infrastructures électrifiées. Pour la conception des poteaux intelligents, ce principe se traduit par une discipline matérielle concrète : chaque dispositif modifie le chemin de charge structurel et doit être pris en compte avant la publication de l’appel d’offres, pas après le début de l’installation.

Variables structurelles essentielles

La première revue doit quantifier la hauteur du poteau, la géométrie du fût, la nuance de matériau, la longueur des supports, la surface des dispositifs, le poids des dispositifs, le cheminement des câbles, les ouvertures de portes, la position de la batterie et l’interface avec la fondation. Un fût en acier conique octogonal offre généralement de meilleures performances qu’un tube cylindrique décoratif mince, car il fournit une rigidité en flexion prévisible, des surfaces de soudure claires et un espace interne pratique pour les câbles.

Pour les projets de lampadaires intelligents SOLARTODO, les vérifications de configuration courantes comprennent :

• Hauteur totale du poteau de 10 m ou 12 m
• Résistance au vent annoncée de 150-180 km/h, sous réserve de vérification selon le code local
• Sélection d’un fût en acier Q235 ou Q355
• Galvanisation à chaud et revêtement architectural
• Charge de luminaire LED de 120 W ou 160 W
• Masse de batterie LFP de 5-15 kWh à l’intérieur de la base du poteau
• Modules caméra, capteur, haut-parleur, écran, 5G, WiFi, PV, VAWT ou recharge EV

Montage multi-équipements et ingénierie du chemin de charge

Chaque dispositif monté ajoute une surface au vent, une excentricité, un poids et des exigences d’accès de service qui peuvent augmenter localement les moments de flexion de 2-5 fois.

Un poteau intelligent multi-équipements est une plateforme verticale d’équipements. Le bras de luminaire crée un effort en porte-à-faux, la caméra PTZ ajoute une sensibilité aux vibrations, l’écran LED augmente la surface projetée au vent, le châssis solaire ajoute de la portance et de la torsion, et le VAWT introduit des charges dynamiques. Si la base inférieure comprend également un chargeur de 7 kW ou 11 kW, les ingénieurs doivent protéger les portes de service, les rayons de courbure des câbles et la dissipation thermique tout en maintenant la continuité structurelle.

L’élévation des dispositifs est une décision de conception clé. SOLARTODO place le VAWT à environ 11.8-12.0 m et le champ solaire autour de 10.2-11.2 m sur le modèle hybride de 12 m. L’unité de communication est montée à 8.7 m plutôt que sous le bras du luminaire, ce qui améliore la séparation RF et réduit l’encombrement des zones de maintenance. Ce type de hiérarchie de montage est important lorsqu’un acheteur prévoit 50, 100 ou 250+ poteaux, car de petits problèmes d’accès deviennent des coûts récurrents sur le terrain.

Selon la méthodologie NREL PVWatts, la production solaire dépend fortement de l’irradiance locale, de l’inclinaison, de l’orientation et des pertes du système. Pour les équipes structurelles, l’enjeu n’est pas seulement le rendement énergétique ; l’inclinaison des panneaux et la taille du châssis définissent également la surface projetée et la réaction au vent. Un champ PV de 400 W sur un châssis en A est-ouest à 15 degree doit être examiné différemment d’une simple plaque d’équipement plate.

L’IEEE indique que les ressources énergétiques distribuées nécessitent des exigences définies d’interconnexion et d’interopérabilité selon IEEE 1547-2018. Sur un poteau intelligent, ce même état d’esprit système s’applique mécaniquement : PV, batterie, chargeur, éclairage, surveillance et équipements télécoms doivent être intégrés comme un seul nœud conçu.

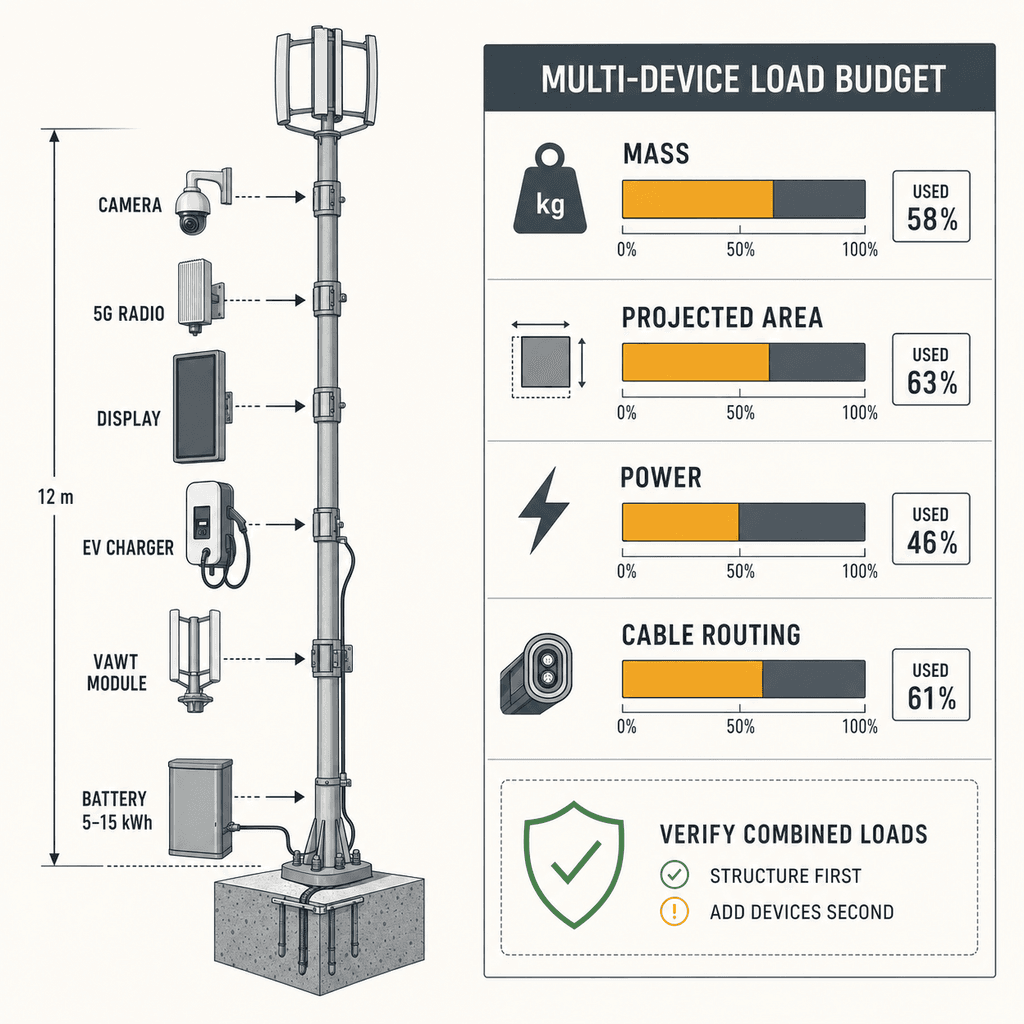

Discipline des zones de montage

Une bonne conception de poteau intelligent sépare les dispositifs à forte surface au vent, les dispositifs RF, l’électronique de puissance et les équipements accessibles aux piétons. Les batteries lourdes doivent rester basses. Les équipements de communication doivent éviter autant que possible l’ombrage métallique. Les caméras exigent des lignes de visée dégagées et de faibles vibrations. Les écrans nécessitent une revue au vent et un accès de service. Les interfaces de recharge EV exigent une protection contre les impacts, un accès utilisateur et une isolation électrique.

Une hiérarchie pratique est :

• Zone supérieure : VAWT ou équipement d’antenne là où l’exposition au vent est élevée
• Partie haute du fût : châssis PV, bras de luminaire et capteurs sélectionnés
• Partie médiane du fût : caméra PTZ, WiFi, 5G, surveillance environnementale et audio
• Base inférieure : batterie LFP, armoire de chargeur, dispositifs de protection et portes de service
• Fondation : cage d’ancrage, conduits, mise à la terre, drainage et accès d’inspection

Analyse d’investissement EPC et structure de prix

Les achats EPC doivent comparer les prix FOB, CIF et clé en main pour au moins 50 poteaux, car les travaux de génie civil peuvent dépasser l’écart de coût des dispositifs.

Pour les projets de poteaux intelligents, EPC signifie Engineering, Procurement, and Construction. L’ingénierie comprend la revue des charges de vent, les plans de fondation, les tableaux de charges, les schémas unifilaires électriques, la mise à la terre, le cheminement des câbles, l’implantation des dispositifs et l’adaptation au site. Les achats comprennent la fabrication des poteaux, le revêtement, les luminaires, les caméras, les capteurs, les packs batterie, les modules de chargeur EV, les unités d’affichage, les équipements de communication, les contrôleurs, l’emballage et la documentation d’exportation. La construction comprend les travaux de fondation, l’installation, le levage, le câblage, la mise en service, les essais et la remise.

SOLARTODO est un fabricant et exportateur B2B, pas une marketplace en ligne. Le flux commercial normal est la demande, la clarification technique, le devis hors ligne, les conditions commerciales, la production, l’inspection, l’expédition, l’assistance à l’installation et le financement de projet le cas échéant. Pour les demandes technico-commerciales, contactez [email protected].

Les structures de prix typiques doivent être clairement séparées :

Niveau de prix	Ce qu’il comprend	Responsabilité de l’acheteur	Idéal pour
FOB Supply	Prix usine, emballage export, remise au port chinois convenu	Fret maritime, assurance, importation, installation locale	Importateurs et distributeurs expérimentés
CIF Delivered	Fourniture du produit plus fret et assurance jusqu’au port de destination	Dédouanement, logistique intérieure, travaux de génie civil	Entreprises EPC contrôlant la construction locale
EPC Turnkey	Ingénierie, fourniture, logistique, assistance à l’installation, périmètre de mise en service	Accès au site, permis, approbations réseau, coordination avec les autorités locales	Projets municipaux et industriels nécessitant un package de livraison unique

Les prix de volume doivent être discutés tôt. Pour la planification budgétaire, utiliser 50+ poteaux pour un potentiel de remise d’environ 5%, 100+ poteaux pour environ 10%, et 250+ poteaux pour environ 15%, sous réserve de la configuration, de la destination, du périmètre d’installation et du coût des matières premières. Les conditions de paiement standard sont un acompte T/T de 30% et 70% contre connaissement, ou 100% L/C à vue. Un financement peut être disponible pour les grands projets supérieurs à $1,000K.

Le ROI dépend de ce que le poteau remplace. Un poteau intelligent intégré peut réduire les armoires, bornes, tranchées et interfaces de câbles séparées. La base de recharge EV soudée SOLARTODO réduit l’emprise d’environ 30-40% par rapport aux configurations poteau-plus-borne et peut réduire les longueurs de câble exposées de 2-5 m. L’éclairage LED peut réduire la demande électrique d’éclairage d’environ 36-45% par rapport aux anciennes alternatives au sodium haute pression de 250 W, selon l’optique, les heures de fonctionnement et le tarif.

Selon l’IEA (2024), le monde a ajouté environ 560 GW de capacité renouvelable en 2023, un record annuel. Selon l’IRENA (2025), 91% des nouveaux projets d’énergie renouvelable mis en service en 2024 étaient plus compétitifs que les alternatives fossiles. Ces tendances macro soutiennent les investissements dans les infrastructures intelligentes, mais le ROI du projet exige toujours des hypothèses propres au site concernant les tarifs, la maintenance, les coûts civils et l’utilisation.

Guide de sélection pour les projets B2B de poteaux intelligents

Les équipes achats doivent comparer la résistance au vent, le nombre de dispositifs, la protection anticorrosion, la conception des fondations et la maintenabilité avant de comparer uniquement le prix unitaire.

Le prix de poteau le plus bas peut devenir le coût de projet le plus élevé s’il entraîne une reconception, un retard d’installation, des plaintes liées aux vibrations, des réclamations de corrosion ou des fondations de remplacement. Une RFQ bien structurée doit demander à chaque fournisseur un tableau de charges des dispositifs, un plan du fût, un plan de platine de base, un plan d’implantation des boulons d’ancrage, une spécification de revêtement, un plan d’armoire électrique, un plan d’accès maintenance et une liste des normes applicables.

Facteur de conception	Poteau intelligent 5G de 10m	Poteau intelligent hybride éolien-solaire de 12m	Implication pour les achats
Hauteur typique	10 m	12 m	Les poteaux plus hauts nécessitent une revue vent et fondation plus robuste
Base de résistance au vent	Supérieure à 150 km/h	180 km/h	Vérifier par rapport au code local de rafale et d’exposition
Luminaire LED	120 W	160 W	Confirmer la classe de route, l’espacement et l’optique
Modules énergétiques	Alimenté par le réseau avec charge télécom	PV 200-400 W plus VAWT 300-500 W	Les poteaux hybrides nécessitent des vérifications dynamiques et de surface projetée
Batterie	Optionnelle selon le projet	5-15 kWh LFP	La masse montée bas aide la stabilité mais affecte la conception de la base
Communications	5G small cell, WiFi 6	Communications WiFi 6 ou 5G	Confirmer le backhaul, le dégagement RF et la hauteur d’accès
Recharge EV	Optionnelle	7 kW ou 11 kW Type 2 AC	Vérifier l’accès utilisateur, la protection, le comptage et la conception thermique
Meilleur cas d’usage	Télécoms et éclairage urbains denses	Boulevard, campus, marina, parc industriel	Adapter la structure aux objectifs de revenus et de résilience

Selon IEC 60598, les luminaires doivent répondre à des exigences de sécurité et de construction adaptées à leur application. Pour les poteaux intelligents, la conformité du luminaire n’est qu’une couche. L’ensemble complet nécessite également une revue mécanique, électrique, batterie, communications et sécurité du site.

UL note que la sécurité du stockage d’énergie dépend d’une évaluation au niveau système, et pas seulement de la chimie des cellules. Pour les batteries de poteaux intelligents, les acheteurs doivent demander la documentation du pack LFP, les protections BMS, les détails d’enveloppe, les hypothèses de ventilation et l’alignement applicable avec IEC 62619 ou UL 1973 lorsque le marché de destination l’exige.

Questions fréquentes

Ces 10 réponses aux questions fréquentes donnent aux équipes achats des conseils concis de 40-80 mots sur les décisions liées à la charge de vent, au montage, au coût, à l’installation et à la maintenance.

Q : Quelle résistance à la charge de vent un poteau intelligent doit-il avoir ? A : Un poteau intelligent doit normalement être spécifié autour d’une résistance au vent de 150-180 km/h pour les déploiements urbains, côtiers ou industriels exigeants. La valeur finale doit être vérifiée par rapport au code local, à l’exposition du terrain, au facteur de rafale, à la hauteur du poteau et à la surface des équipements montés. Un poteau de 12 m avec PV, VAWT, écran et caméra nécessite une revue plus détaillée qu’un simple poteau d’éclairage de 10 m.

Q : Pourquoi le montage multi-équipements est-il structurellement difficile ? A : Le montage multi-équipements est difficile parce que chaque accessoire ajoute du poids, une surface au vent, une excentricité et une sensibilité aux vibrations. Une caméra PTZ, un écran LED, un bras de luminaire, une radio 5G et un châssis solaire n’agissent pas indépendamment une fois boulonnés sur un même fût. Les ingénieurs doivent modéliser l’ensemble complet, y compris les supports et les ouvertures de câbles, avant d’approuver les plans de fabrication.

Q : Comment la hauteur du poteau affecte-t-elle la conception à la charge de vent ? A : La hauteur du poteau augmente le moment de flexion, car la force du vent agit plus loin de la fondation. Un poteau intelligent de 12 m peut subir des réactions de base nettement plus élevées qu’un poteau de 6 m ou 8 m portant des dispositifs similaires. La hauteur modifie également la planification de la maintenance, les équipements de levage, la stabilité de la caméra, la couverture RF et les exigences de profondeur de fondation.

Q : Quels matériaux sont normalement utilisés pour les fûts de poteaux intelligents ? A : Les fûts de poteaux intelligents utilisent couramment de l’acier Q235 ou Q355 avec une géométrie conique octogonale pour la résistance, la fabricabilité et le cheminement interne des câbles. La galvanisation à chaud selon ASTM A123 plus un revêtement extérieur améliore la résistance à la corrosion. Pour les projets côtiers ou industriels, les acheteurs doivent confirmer l’épaisseur du revêtement, le drainage, le matériau des fixations et la durée de service attendue.

Q : Où les batteries lourdes doivent-elles être placées à l’intérieur d’un poteau intelligent ? A : Les batteries LFP lourdes doivent être placées bas dans la base du poteau afin de réduire l’impact de renversement et de simplifier l’accès de maintenance. Les poteaux hybrides SOLARTODO utilisent des options de batterie LFP interne de 5 kWh, 10 kWh ou 15 kWh. Les concepteurs doivent néanmoins examiner la ventilation, la protection contre les infiltrations d’eau, la séparation des câbles, l’accès au BMS et le renforcement des portes de service.

Q : Une base de recharge EV intégrée est-elle meilleure qu’une borne séparée ? A : Une base de recharge EV intégrée peut être meilleure lorsque le projet valorise une implantation compacte, moins d’armoires et un cheminement de câbles plus propre. La conception de base soudée de SOLARTODO peut réduire l’emprise d’environ 30-40% et la longueur de câble exposée de 2-5 m. Une borne séparée peut toutefois convenir aux projets nécessitant un remplacement indépendant du chargeur ou un positionnement utilisateur différent.

Q : Que doit inclure un package EPC clé en main ? A : Un package EPC clé en main doit inclure les plans d’ingénierie, la fourniture des poteaux, l’achat des dispositifs, la logistique, les orientations de fondation, l’assistance à l’installation, la mise en service et la documentation de remise. Pour les projets de 50+ poteaux, les équipes achats doivent séparer les prix FOB Supply, CIF Delivered et EPC Turnkey. Cela évite que les hypothèses de travaux civils, de fret et de mise en service soient cachées dans le prix unitaire.

Q : Comment les acheteurs doivent-ils estimer le ROI des projets de poteaux intelligents ? A : Le ROI doit comparer le poteau intelligent aux coûts séparés d’éclairage, de caméra, de télécom, de chargeur EV, d’armoire, de tranchées et de maintenance. Le remplacement par LED peut réduire la demande électrique d’éclairage d’environ 36-45% par rapport aux anciens luminaires HPS. Les projets peuvent également tirer de la valeur de la location 5G, de la réduction des tranchées, d’un risque de panne plus faible et de tournées de maintenance consolidées.

Q : Quels documents doivent être demandés avant la production ? A : Les acheteurs doivent demander un plan d’ensemble, un plan du fût et de la platine de base, un plan de cage d’ancrage, un tableau de charges des dispositifs, un schéma électrique, une spécification de revêtement, un plan d’emballage et une déclaration de normes. Pour les projets de 100+ poteaux, demandez également les critères d’inspection des échantillons et les modes opératoires d’installation. Ces documents réduisent les litiges avant le début de la fabrication et des travaux civils.

Q : Quelles normes sont les plus pertinentes pour la conception structurelle des poteaux intelligents ? A : Les normes pertinentes incluent TIA-222-H pour les structures supportant des antennes, ASTM A123 pour la galvanisation à chaud, IEC 60598 pour les luminaires, IEC 62619 pour les batteries lithium industrielles, IEEE 1547 pour l’interconnexion des énergies distribuées et IEC 62196-2 pour les connecteurs EV Type 2. Les codes locaux du bâtiment et de l’électricité contrôlent toujours l’approbation finale.

Références

Ces 8 références soutiennent les spécifications de poteaux intelligents tenant compte du vent au moyen de normes 2018-2025, de données sur les énergies renouvelables et de lignes directrices de sécurité des infrastructures.

1. IRENA (2025) : Renewable Power Generation Costs in 2024 ; indique 582 GW d’ajouts renouvelables et une large compétitivité des coûts des nouvelles énergies renouvelables. https://www.irena.org/
2. IEA (2024) : Renewables 2024 ; documente une croissance record de la capacité renouvelable et les exigences d’investissement réseau pour les infrastructures électrifiées. https://www.iea.org/
3. NREL (2024) : méthodologie PVWatts Calculator ; estime la production PV à partir des ressources solaires, de l’inclinaison, de l’orientation et des hypothèses de pertes. https://pvwatts.nrel.gov/
4. IEEE 1547-2018 (2018) : Standard for interconnection and interoperability of distributed energy resources with electric power systems. https://standards.ieee.org/
5. IEC 60598 (2024) : exigences de sécurité et de construction des luminaires pour les équipements d’éclairage utilisés dans les infrastructures publiques. https://www.iec.ch/
6. IEC 62619 (2022) : exigences de sécurité pour les cellules et batteries lithium secondaires utilisées dans les applications industrielles. https://www.iec.ch/
7. ASTM A123/A123M (2024) : spécification standard pour les revêtements de zinc galvanisés à chaud sur les produits en fer et en acier. https://www.astm.org/
8. TIA-222-H (2017) : norme structurelle pour les structures supportant des antennes, les antennes, les structures de support de petites éoliennes et les infrastructures associées. https://www.tiaonline.org/

Conclusion

La conception structurelle des poteaux intelligents réussit lorsque les charges de vent de 150-180 km/h, les modules de 6-11 dispositifs et les réactions de fondation sont conçus comme un seul système.

Conclusion opérationnelle : pour les projets de lampadaires intelligents de 50+ unités, SOLARTODO recommande de valider la charge de vent, la hiérarchie de montage, la protection anticorrosion, l’emplacement de la batterie et le périmètre EPC avant la négociation du prix. Un poteau intelligent de 10 m ou 12 m structurellement discipliné réduit le risque de reconception et améliore la valeur du cycle de vie dans les cas d’usage d’éclairage, de surveillance, de télécoms, de stockage d’énergie et de recharge EV.

---
