SAEB LFP minier hors réseau 50kWh - alimentation minière conteneurisée 25kW

Le SAEB LFP minier hors réseau 50kWh est un système de stockage d'énergie par batteries de 50kWh et 25kW conçu pour l'alimentation minière hors réseau, les sites hybrides solaire-diesel et les charges industrielles isolées nécessitant jusqu'à 2 cycles quotidiens à 95% de profondeur de décharge. Le système utilise des cellules lithium-fer-phosphate, un PCS bidirectionnel avec un rendement de conversion supérieur à 96%, l'équilibrage des cellules par BMS, une gestion thermique par air, une détection incendie et un format conteneurisé 20ft proposé de $8,000 à $10,600 pour une livraison EPC clé en main.

Ce produit fait partie du portefeuille de systèmes de stockage d'énergie par batteries de SOLARTODO, où les acheteurs peuvent voir tous les produits de systèmes de stockage d'énergie par batteries (SAEB), configurer votre système en ligne ou demander un devis personnalisé pour 1 projet, 10 conteneurs ou un accord-cadre de 250+ unités. Pour les bases techniques sur les micro-réseaux hybrides, les batteries au lithium et les hypothèses de dimensionnement, les ingénieurs peuvent aussi en savoir plus sur le sujet avant d'émettre un schéma unifilaire ou un bordereau quantitatif.

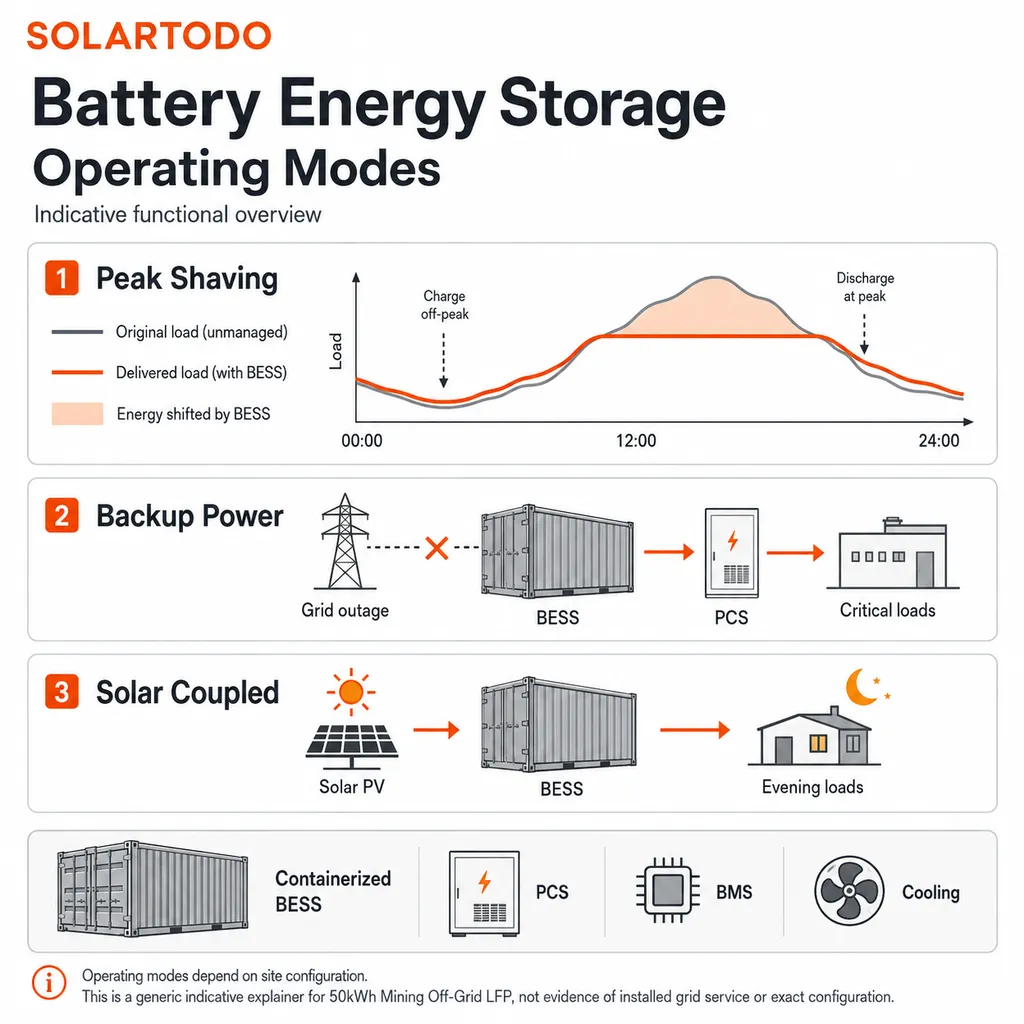

Architecture du système

L'architecture 50kWh combine 50kWh de capacité batterie LFP, un onduleur bidirectionnel 25kW, une protection DC, une distribution AC, un BMS, un EMS, un refroidissement par air assisté par HVAC, une détection de fumée ou de gaz et une extinction incendie dans un ensemble compact 20ft prêt pour l'exploitation minière. À un taux de décharge de 0.5C, le système peut alimenter une charge de 25kW pendant environ 2 heures, ou une charge de surveillance et de campement de 10kW pendant environ 5 heures avant application de la marge de réserve.

Le rack batterie LFP utilise des cellules prismatiques à boîtier aluminium sélectionnées pour leur forte stabilité thermique, leur faible exposition au cobalt et une durée de vie supérieure à 6,000 cycles dans des conditions de référence contrôlées à 25°C. À 2 cycles par jour et 95% de DoD, le débit énergétique annuel est d'environ 34,675kWh, calculé comme 50kWh × 0.95 × 2 × 365, ce qui rend le contrôle thermique et la journalisation BMS importants pour la conformité de garantie comme pour la modélisation du coût de cycle de vie.

Le PCS est dimensionné à 25kW et prend en charge la charge ou la décharge bidirectionnelle, le mode îlot formateur de réseau, la coordination avec générateur, la charge couplée au PV et les séquences de démarrage à froid lorsque la conception finale du site le permet. Pour un usage minier hors réseau, l'onduleur peut réguler la tension et la fréquence dans le cadre de l'étude de protection propre au projet, tandis que l'EMS donne la priorité à l'énergie solaire, puis à la décharge batterie, puis au temps de fonctionnement du groupe diesel pour les opérations 24 heures sur 24.

Spécifications techniques

La capacité énergétique nominale est de 50kWh et la puissance de sortie nominale est de 25kW, ce qui donne une durée nominale de 2 heures à pleine puissance continue. L'énergie utilisable recommandée est de 47.5kWh à 95% de DoD, et le rendement aller-retour du système est spécifié à 90% à 92% selon la longueur du câblage AC, la température ambiante, les charges auxiliaires et le profil de charge/décharge.

La plage de température de fonctionnement recommandée est de -20°C à +50°C, avec déclassement ou préchauffage requis lors de la charge à basse température et planification de la ventilation requise au-dessus de 40°C ambiant. Comme les sites miniers peuvent combiner poussière, vibrations, gaz d'échappement de générateur et cycles quotidiens élevés, SOLARTODO spécifie l'étanchéité de l'enveloppe, la ventilation filtrée, la mise à la terre, la protection contre les surtensions et des intervalles d'inspection programmés de 3 mois pour les déploiements isolés.

Le système de gestion de batterie surveille la tension, le courant, l'état de charge, l'état de santé, la température des cellules, l'isolation des racks, l'état des contacteurs, l'état d'équilibrage et l'historique des alarmes sur chaque cycle de fonctionnement. Le BMS se coordonne aussi avec le PCS et l'EMS pour déclencher une limitation de courant, un arrêt par étapes ou des événements de verrouillage lorsque la tension, la température, la résistance d'isolation ou les signaux de communication mesurés sortent des seuils programmés.

La conception de sécurité suit l'esprit de IEC 62619:2022 pour la sécurité des batteries lithium industrielles, de UL 9540A:2026 pour l'évaluation de la propagation d'incendie par emballement thermique, de UL 9540 pour les exigences relatives aux équipements de systèmes de stockage d'énergie, de UN 38.3 pour les essais de transport et de NFPA 855:2026 pour les pratiques d'installation des stockages d'énergie stationnaires. Ces normes sont importantes parce qu'un SAEB de 50kWh stocke suffisamment d'énergie pour exiger une séparation documentée, une ventilation, une réponse d'urgence et des contrôles de mise en service, et pas seulement des règles de batterie pour appareils grand public.

Adaptation aux applications minières hors réseau

Les charges minières hors réseau incluent souvent 5kW à 15kW de communications, éclairage, armoires réseau, commandes de pompage, caméras de sécurité, outils sur batterie et charges d'hébergement, tandis que les concasseurs, treuils, broyeurs et compresseurs peuvent présenter une demande transitoire beaucoup plus élevée. L'unité SAEB LFP minière hors réseau 50kWh convient surtout à l'alimentation auxiliaire, aux camps d'exploration, aux stations de surveillance en périphérie et aux sites hybrides solaire-diesel où une sortie continue de 25kW suffit ou lorsque plusieurs unités sont mises en parallèle.

Par rapport à un mode d'exploitation conventionnel uniquement diesel, un SAEB 50kWh peut réduire le temps de fonctionnement du générateur à faible charge de 30% à 60% dans un micro-réseau hybride correctement dimensionné, car le générateur fonctionne plus près de sa charge efficace pendant que la batterie couvre les périodes nocturnes, transitoires et de faible demande. Si la production diesel coûte $0.45 à $0.80 par kWh livré sur un site isolé, déplacer 20,000kWh par an du diesel à faible charge vers une énergie batterie chargée par solaire peut éviter $9,000 à $16,000 d'exposition au carburant et à la maintenance avant prise en compte de la logistique propre au site.

Pour un scénario représentatif d'exploration minière MENA, supposons un champ solaire de 25kWp à 35kWp, un générateur diesel de 30kVA, 50kWh de stockage, 2 cycles par jour et un coût diesel livré à distance de $0.60 par kWh. Si le SAEB déplace 27,000kWh par an du temps de fonctionnement diesel vers le service solaire-batterie, les économies annuelles sont d'environ $16,200, et le retour sur investissement simple par rapport à un package EPC de $10,600 est d'environ 0.65 an avant taxes, financement et économies de maintenance du générateur.

Le même système 50kWh peut aussi soutenir des infrastructures de sécurité et de télécommunications telles que sites relais 4G/5G, nœuds radar périmétriques, tours CCTV, bureaux de pont-bascule et panneaux SCADA où des coupures supérieures à 2 heures créent un risque de production ou de sécurité. Pour une charge critique de 6kW, une capacité utilisable de 47.5kWh fournit environ 7.9 heures d'autonomie, tandis qu'un nœud de communications de 3kW peut fonctionner environ 15.8 heures avant réserve et déclassement thermique.

Normes, bancabilité et contexte du marché

L'Agence internationale de l'énergie indique que la capacité mondiale de stockage doit atteindre environ 1,500GW d'ici 2030 dans une trajectoire zéro émission nette, les batteries fournissant environ 90% de cette hausse ; voir le rapport de l'AIE sur les batteries et les transitions énergétiques sûres. C'est important pour les achats, car les acheteurs de 2026 demandent de plus en plus une chimie batterie documentée, des essais de sécurité, des conditions de garantie et des filières de recyclage, même pour des systèmes commerciaux de 50kWh.

La mise à jour NREL 2025 des coûts du stockage batterie à l'échelle des réseaux montre des réductions de coûts à long terme continues pour le stockage lithium-ion, tandis que BloombergNEF a signalé un prix moyen de pack batterie lithium-ion de $115/kWh en 2024 et noté une forte adoption du LFP sur les marchés stationnaires. Le prix EPC 50kWh de SOLARTODO, de $8,000 à $10,600, équivaut à $160 à $212 par kWh installé, ce qui inclut l'intégration de l'enveloppe, l'onduleur, les contrôles, l'installation, la mise en service et 1 an de support plutôt que les cellules seules.

La norme IEC 62619:2022 couvre les exigences de sécurité pour les cellules et batteries secondaires au lithium dans les applications industrielles, y compris le stockage d'énergie stationnaire. La méthode d'essai UL 9540A évalue les caractéristiques d'emballement thermique du niveau cellule au niveau installation, et NFPA 855 traite des contrôles d'installation pour les ESS stationnaires, y compris les exigences de mise en service, d'exploitation, de maintenance et de démantèlement.

Le cadre d'évaluation du stockage d'électricité de l'IRENA souligne que la valeur du stockage provient de services empilés plutôt que d'1 seul flux de revenus. Pour une mine, ces services peuvent inclure 4 fonctions : optimisation diesel, décalage solaire, soutien à la qualité de l'énergie et autonomie de secours, qui doivent toutes être quantifiées dans le modèle énergétique avant l'approbation du bon de commande.

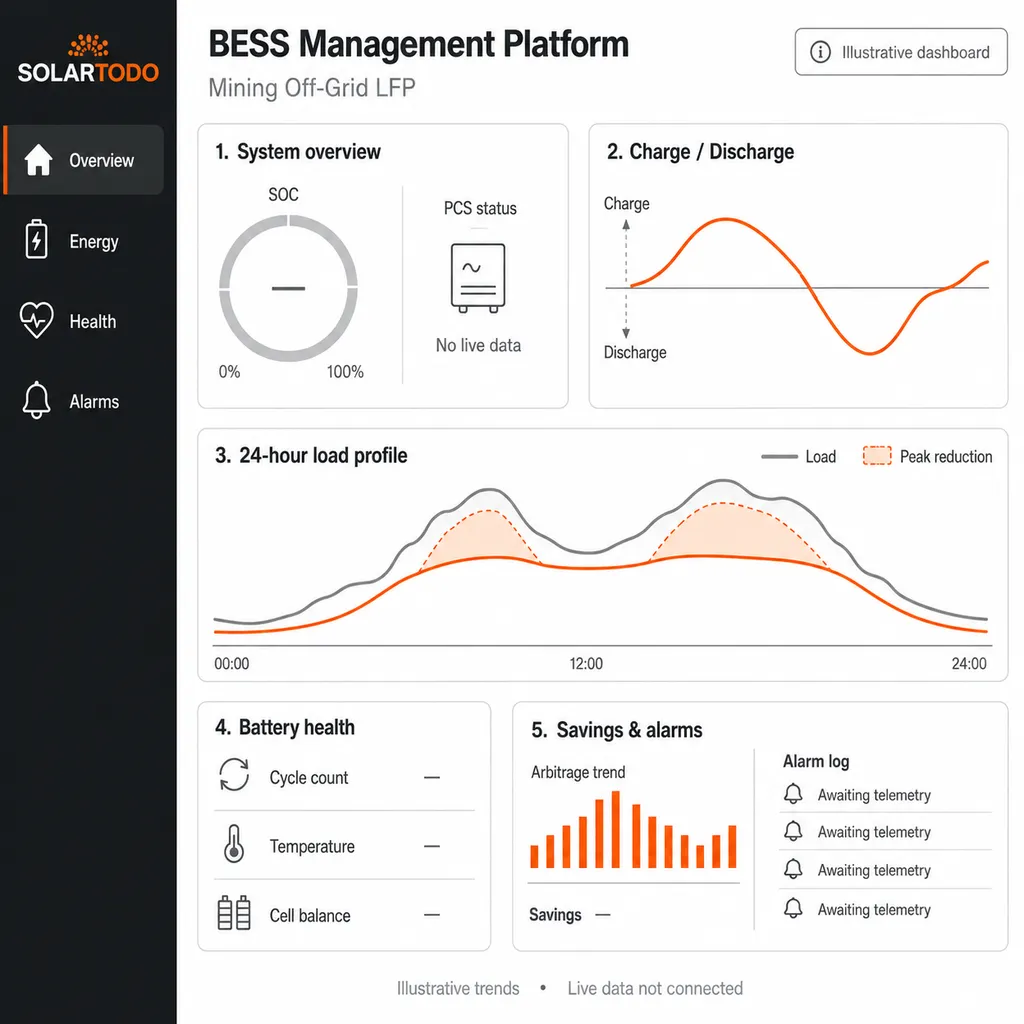

Surveillance cloud

L'EMS peut se connecter à une plateforme de surveillance cloud via Ethernet, routeur 4G ou passerelle SCADA du site, avec des intervalles de données de 1 minute à 15 minutes sélectionnés selon la bande passante et la politique de cybersécurité. Les variables surveillées typiques incluent SOC, SOH, puissance active, puissance réactive, température des racks, tension DC, tension AC, fréquence, état d'alarme, nombre de cycles et énergie quotidienne chargée ou déchargée.

La surveillance cloud est utile pour les sites miniers, car 1 ingénieur distant peut examiner 10 à 100 actifs SAEB distribués sans se déplacer jusqu'à chaque conteneur pour les contrôles de routine. La plateforme peut prendre en charge les enregistrements CSV téléchargeables, les notifications d'alarme, la planification de maintenance et l'analyse des tendances, tandis que les exigences de cybersécurité du projet peuvent imposer un accès VPN, des comptes fondés sur les rôles, une liste d'autorisation IP et des règles de conservation des données.

Analyse d'investissement EPC et structure tarifaire

La livraison EPC clé en main inclut 5 périmètres de travaux principaux : ingénierie, approvisionnement, construction, mise en service et support de garantie de 1 an. Pour un SAEB minier 50kWh, l'ingénierie inclut la revue des charges, la coordination du schéma unifilaire, le dimensionnement des câbles, la revue de mise à la terre, les réglages de protection, la confirmation de l'implantation, la planification logistique et une procédure de mise en service couvrant au moins 10 contrôles fonctionnels.

Le ROI dépend du prix du diesel, de la ressource solaire, de la charge du générateur, du cycle d'utilisation, de la logistique et du coût O&M, mais un déplacement diesel annuel représentatif de 27,000kWh à $0.60 par kWh crée environ $16,200 d'économies annuelles. Par rapport à un prix EPC clé en main de $10,600, le retour sur investissement simple est d'environ 0.65 an ; par rapport à un coût évité plus prudent de $0.35 par kWh et un déplacement annuel de 18,000kWh, les économies annuelles sont de $6,300 et le retour est d'environ 1.7 ans.

La structure de paiement standard est un acompte T/T de 30% et 70% contre connaissement, ou une L/C irrévocable à vue de 100% pour les cas de financement commercial approuvés. Le financement de projet peut être discuté pour les portefeuilles supérieurs à $5,000K, et les demandes techniques ou commerciales doivent être envoyées à [email protected] avec 12 mois de données de charge, le coût du diesel, les coordonnées du site, l'autonomie cible et la destination d'importation.

Notes d'approvisionnement

Les équipes achats doivent spécifier séparément les valeurs utilisables et nominales de 50kWh, car 95% de DoD modifie l'énergie utilisable, le débit énergétique sur la durée de vie et les hypothèses de garantie. Un appel d'offres complet doit inclure au moins 8 données d'entrée : tension AC, nombre de phases, fréquence, charge continue maximale, charge de pointe, kWh quotidien, plage de température ambiante et durée de secours requise.

Les équipes d'ingénierie ne doivent pas dimensionner le PCS 25kW uniquement à partir de la consommation quotidienne moyenne, car les charges minières présentent souvent 2 à 5 pointes de démarrage dues aux pompes, moteurs, compresseurs ou outils. Lorsque le courant de pointe dépasse les limites de l'onduleur, SOLARTODO peut proposer des équipements de démarrage progressif, un séquencement des charges, une capacité PCS supérieure ou plusieurs unités 50kWh en parallèle après examen du tableau électrique.

La planification logistique doit confirmer l'accès conteneur, la disponibilité d'une grue ou d'un chariot élévateur, la capacité portante de la dalle, le schéma des électrodes de terre, le drainage, l'ombrage et la distance de tranchée de câble avant expédition. Un format 20ft simplifie le transport par rapport aux locaux batteries construits sur site, mais l'encombrement final installé exige quand même un dégagement pour les portes, le flux d'air HVAC, l'accès d'urgence et les procédures de réponse incendie.

Cycle de vie, garantie et maintenance

L'objectif de conception est de 6,000+ cycles pour les cellules LFP, 10 ans de couverture de garantie batterie et 70% de capacité conservée en fin de garantie dans des conditions d'exploitation approuvées. Comme 2 cycles quotidiens peuvent atteindre environ 730 cycles par an, les applications minières à usage intensif doivent budgéter une inspection annuelle, le remplacement des filtres, la revue du micrologiciel, les essais d'isolation, les contrôles de couple et la revue des journaux d'alarme.

La maintenance recommandée inclut 4 inspections visuelles trimestrielles par an, 1 inspection électrique annuelle et une revue continue des données à distance pour détecter les écarts anormaux de température, la dérive SOC, la perte de capacité ou les défauts de communication. La planification du remplacement batterie doit tenir compte du vieillissement calendaire, du vieillissement par débit énergétique, de la température ambiante et du délai de disponibilité des pièces de rechange, avec 1 journal de maintenance documenté requis pour soutenir toute demande de garantie.

Pour les acheteurs qui comparent des systèmes, la comparaison technique la plus solide est le coût actualisé de l'énergie sur 10 ans plutôt que le seul prix FOB ponctuel. Une batterie moins chère sans cellules certifiées, coordination BMS, détection incendie, mise en service documentée ou surveillance à distance peut économiser $500 à $1,500 au départ, mais ajouter 5% à 15% de risque sur le cycle de vie via les arrêts, les déclassements ou les litiges de garantie.

Parcours de commande

Le parcours d'approvisionnement le plus rapide consiste à soumettre 1 profil de site, 1 tableau de charge et 1 port de livraison cible via demander un devis personnalisé. SOLARTODO peut alors retourner une configuration de SAEB minier hors réseau 50kWh, un périmètre EPC, une estimation d'expédition, une liste de contrôle des normes et des conditions commerciales alignées sur le niveau FOB, CIF ou EPC sélectionné.

Les acheteurs qui comparent encore des alternatives peuvent configurer votre système en ligne pour tester des scénarios 25kW, 50kWh, 100kWh et multi-conteneurs. Pour une sélection plus large de systèmes, voir tous les produits de systèmes de stockage d'énergie par batteries (SAEB) et en savoir plus sur le sujet afin de comparer les SAEB LFP, la production PV, les candélabres intelligents, les tours d'alimentation télécom et les infrastructures de sécurité pour sites isolés auprès d'1 fournisseur.
