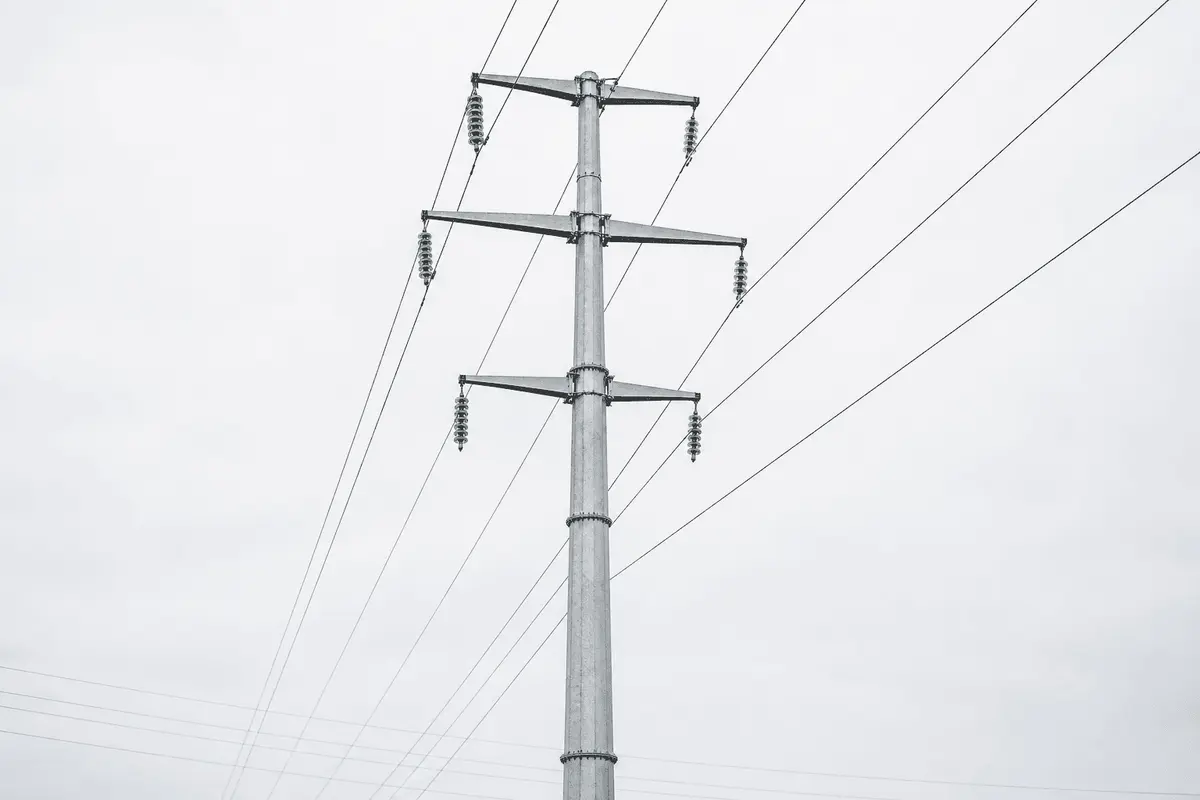

Tour tangente dodécagonale à brides 25m 35kV - Poteau de distribution en acier

Le Tour tangente dodécagonale à brides 25m 35kV est un poteau de distribution en acier de 25 m pour lignes de sous-transport 35 kV, avec 1 circuit, 1 conducteur par phase et une portée droite typique de 150 m. Il utilise un fût en acier dodécagonal, des jonctions de sections à brides, une galvanisation à chaud, des chaînes d’isolateurs de suspension en I et une fourchette de prix EPC clés en main de USD 10,000-15,000 par tour installée.

Conçue pour les départs de distribution et de sous-transport, cette tour tangente reprend le poids vertical des conducteurs et la charge transversale du vent dans les sections de ligne où l’angle de déflexion est normalement inférieur à 2 degrés. Dans un réseau aérien 35 kV typique, les structures tangentes ou de suspension représentent souvent 70-80% de toutes les tours, ce qui rend le coût unitaire, la durée de vie anticorrosion, la rapidité d’installation et la répétabilité des détails de fondation plus importants qu’un excès décoratif de poids d’acier.

Définition du produit et rôle dans le réseau

Une tour tangente est le type de structure le moins sollicité sur une ligne 35 kV, car elle porte les conducteurs en alignement droit au lieu de résister à de fortes charges longitudinales d’angle. Ce poteau dodécagonal à brides de 25 m est destiné à des portées nominales de 150 m, 1 circuit et 3 conducteurs de phase, avec intégration optionnelle d’OPGW ou de câble de garde lorsque la densité de foudroiement dépasse 4 impacts par km² par an.

Pour les équipes achats qui comparent des structures de distribution 35 kV, le choix principal se fait généralement entre pylônes treillis en cornières, poteaux tubulaires ronds, poteaux en béton précontraint et poteaux en acier dodécagonaux. Un poteau dodécagonal à brides peut réduire le temps de montage sur site de 30-50% par rapport à un pylône treillis boulonné de hauteur similaire 25 m, car les sections de fût sont soudées en usine, transportées en 2-3 grands segments et assemblées sur site par boulons de brides haute résistance.

La configuration est optimisée pour les départs ruraux, les lignes collectrices de centrales solaires, les boucles d’alimentation de parcs industriels et les interconnexions poste-distribution. Pour une ligne de 10 km utilisant des portées moyennes de 150 m, un développeur peut avoir besoin d’environ 67 tours tangentes avant d’ajouter les structures d’angle, terminales et d’ancrage, de sorte que de petites économies de USD 300 par structure peuvent influencer le budget de ligne de plus de USD 20,000.

Spécifications techniques

Le fût dodécagonal utilise 12 faces planes pour améliorer la rigidité en flexion, l’accès au soudage et le drainage de galvanisation par rapport à une section entièrement ronde. Pour les départs 35 kV, cette géométrie offre un profil visuel compact tout en maintenant un module de section suffisant pour le vent transversal sur 3 conducteurs sur une portée de 150 m et la charge verticale du matériel de suspension.

La connexion à brides permet une précontrainte de boulons prévisible, un alignement répétable et un levage plus rapide que les poteaux à emboîtement lorsque les tolérances sont strictement contrôlées. Un poteau typique de 25 m peut utiliser 2 ou 3 sections de fût, 1 bride de base, 1-2 brides intermédiaires et des boulons d’ancrage dimensionnés par l’étude géotechnique après confirmation de la capacité portante du sol, de la résistance au soulèvement et de la classe de vent locale.

Architecture du système

Un ensemble complet de poteau tangent 35 kV comprend le fût en acier galvanisé, le système de traverse ou de console, les chaînes d’isolateurs de suspension, les pinces de conducteurs, la descente de terre, les dispositifs d’escalade ou de maintenance lorsque requis, et le jeu d’ancrages de fondation. Pour 1 circuit, les 3 positions de phase sont disposées afin de maintenir les distances électriques sous balancement des conducteurs, glace radiale 15 mm et combinaisons de charges de vent définies pendant le profilage de ligne.

Les distances électriques sont coordonnées avec le niveau d’isolement, la flèche du conducteur, la température ambiante et les conditions de terrain. IEEE 738 est couramment utilisé pour évaluer le régime thermique des conducteurs, tandis que IEC 60826 fournit des principes de charge de lignes aériennes reconnus internationalement pour le vent, la glace, les charges combinées et les catégories de conception fondées sur la fiabilité.

La mise à la terre est spécifiée pour maintenir la résistance de pied de tour sous 10 ohms dans des conditions de distribution standard et sous 4 ohms dans les couloirs à forte foudre. Lorsque l’OPGW est installé, la même structure peut assurer l’écran contre la foudre et la communication par fibre, réduisant le besoin de poteaux télécom séparés sur un couloir de 10 km.

La base de conducteur recommandée est ACSR-240 ou une conception équivalente de conducteur aluminium renforcé acier, sélectionnée selon l’intensité admissible, la flèche, la limite de traction et la pratique locale du service public. Pour une portée de 150 m, le fluage du conducteur, la flèche finale à température maximale de service et la condition de conducteur rompu doivent être vérifiés avant la libération de la tour pour fabrication.

Normes, base d’ingénierie et conformité

Les ingénieurs SOLARTODO alignent les charges de tour sur IEC 60826 pour les critères de conception des lignes aériennes de transport, GB 50545 pour la pratique chinoise de conception des lignes aériennes, et ASCE 10-15 lorsque des vérifications de treillis ou de structures acier sont requises par les maîtres d’ouvrage. Ces normes ne remplacent pas l’approbation des codes locaux, mais elles fournissent un cadre défendable pour 50 ans de service structurel.

Le calcul de régime conducteur et l’examen de température d’urgence doivent se référer à IEEE 738, largement utilisé pour calculer le comportement courant-température des conducteurs aériens selon des hypothèses de vent, rayonnement solaire, température ambiante et émissivité. Pour les lignes d’exportation de parcs solaires, l’utilisation de IEEE 738 peut éviter le sous-dimensionnement d’un départ 35 kV qui doit transporter la puissance de pointe des onduleurs pendant 4-6 heures de fort ensoleillement par jour.

Les données de planification du secteur soutiennent aussi l’investissement dans des actifs de réseau résilients. L’IEA a indiqué que l’investissement mondial dans les réseaux électriques doit augmenter nettement pendant les années 2020 pour intégrer la production renouvelable, tandis que l’analyse IRENA relie l’expansion du transport à une plus forte pénétration des renouvelables et à une réduction de l’écrêtement. Pour les développeurs de projets, chaque structure 35 kV devient une partie d’un actif réseau facilitateur plutôt qu’un simple élément acier isolé.

Pour l’interconnexion solaire et stockage, le NREL a documenté que la conception du système collecteur, l’interconnexion réseau et les coûts d’équilibre du système peuvent affecter sensiblement l’économie des projets renouvelables. En pratique, une ligne sur poteaux 25 m 35 kV peut raccorder une centrale solaire 10-50 MW à un poste tout en gardant une tension de départ assez élevée pour réduire les pertes I²R par rapport à des alternatives de distribution 10 kV à plus basse tension.

Applications

Une application typique est celle d’un exploitant de parc solaire dans la région MENA déployant une ligne collectrice et d’exportation 35 kV, 12 km entre une centrale PV 30 MWac et un poste du réseau. Avec des portées de 150 m, le tracé a utilisé environ 80 structures tangentes, 8 structures d’angle et 2 structures terminales, et les poteaux à brides ont réduit le temps de grue d’environ 1 journée de travail par 15-20 structures par rapport à l’assemblage de pylônes treillis.

Les autres applications incluent les départs de parcs industriels, les lignes d’alimentation de camps miniers, les couloirs d’électrification rurale, les interconnexions de stockage d’énergie par batteries et les liaisons entre postes. Pour une classe de portée 150 m, la hauteur de tour 25 m offre une garde au sol pratique pour les terrains ondulés, les chemins agricoles et une gestion modérée de la végétation, tout en évitant le tonnage d’acier plus élevé associé aux structures de 30 m ou 35 m.

Par rapport aux poteaux classiques en béton armé, un poteau en acier dodécagonal galvanisé offre un meilleur rapport résistance-poids, une réparation de brides plus simple et une qualité dimensionnelle plus prévisible. Dans de nombreux projets 35 kV, le poids transporté peut être réduit de 20-35% par rapport à des solutions équivalentes en poteaux béton, tandis que le risque de casse pendant le transport longue distance est également réduit, car les sections acier tolèrent mieux la manutention que les éléments en béton fragile.

Analyse d’investissement EPC et structure de prix

Le package EPC clés en main comprend 5 périmètres de travaux : ingénierie, approvisionnement, construction, mise en service et support de garantie 1 an. L’ingénierie couvre les vérifications de charges propres au tracé, les plans de fondation, la nomenclature, le plan d’inspection de galvanisation et le mode opératoire d’installation ; l’approvisionnement couvre la fabrication acier, les isolateurs, les boulons, la mise à la terre, la cage d’ancrage et l’emballage export.

Une estimation EPC pratique pour 1 tour installée est de USD 13,420, incluant un ensemble de poteau en acier galvanisé de USD 7,500, un jeu d’isolateurs et d’accessoires de ligne de USD 450, un système de mise à la terre de USD 500, une fondation en béton de USD 1,400, l’installation et la mise en service de USD 1,500, l’ingénierie et le QC de USD 1,300, la manutention logistique de USD 500 et le support de garantie de USD 270. Ce budget installé reste dans la fourchette EPC publiée de USD 10,000-15,000.

Le ROI d’un poteau tangent en acier 35 kV se mesure par la réduction du risque d’interruption, un calendrier de construction plus rapide, un coût d’accès maintenance plus faible et l’évitement de coûts de reconstruction. Par rapport à une alternative moins coûteuse en bois ou en béton léger nécessitant un remplacement ou une réparation majeure après 20-30 ans, une conception acier galvanisé de 50 ans peut différer 1 cycle complet de remplacement et économiser environ USD 4,000-7,000 par structure en travaux futurs actualisés.

Sur un départ de 10 km avec 67 tours tangentes, le choix de poteaux acier à brides peut réduire la main-d’œuvre d’assemblage d’environ 25-40% par rapport aux structures treillis boulonnées sur site, selon la compétence des équipes et les routes d’accès. Si les coûts de grue et d’équipe s’élèvent en moyenne à USD 1,200 par jour, économiser 8-12 jours sur site peut générer USD 9,600-14,400 d’économies directes de planning avant même de considérer la mise sous tension plus précoce d’une charge solaire ou industrielle.

Les conditions de paiement sont 30% T/T d’avance et 70% contre connaissement, ou 100% L/C irrévocable à vue pour les acheteurs qualifiés. Un support de financement de projet peut être discuté pour les packages EPC supérieurs à USD 1,000,000, et les acheteurs peuvent contacter [email protected] pour les plannings de ligne, critères de charge, données de fondation et planification de livraison.

Approvisionnement, fabrication et contrôle qualité

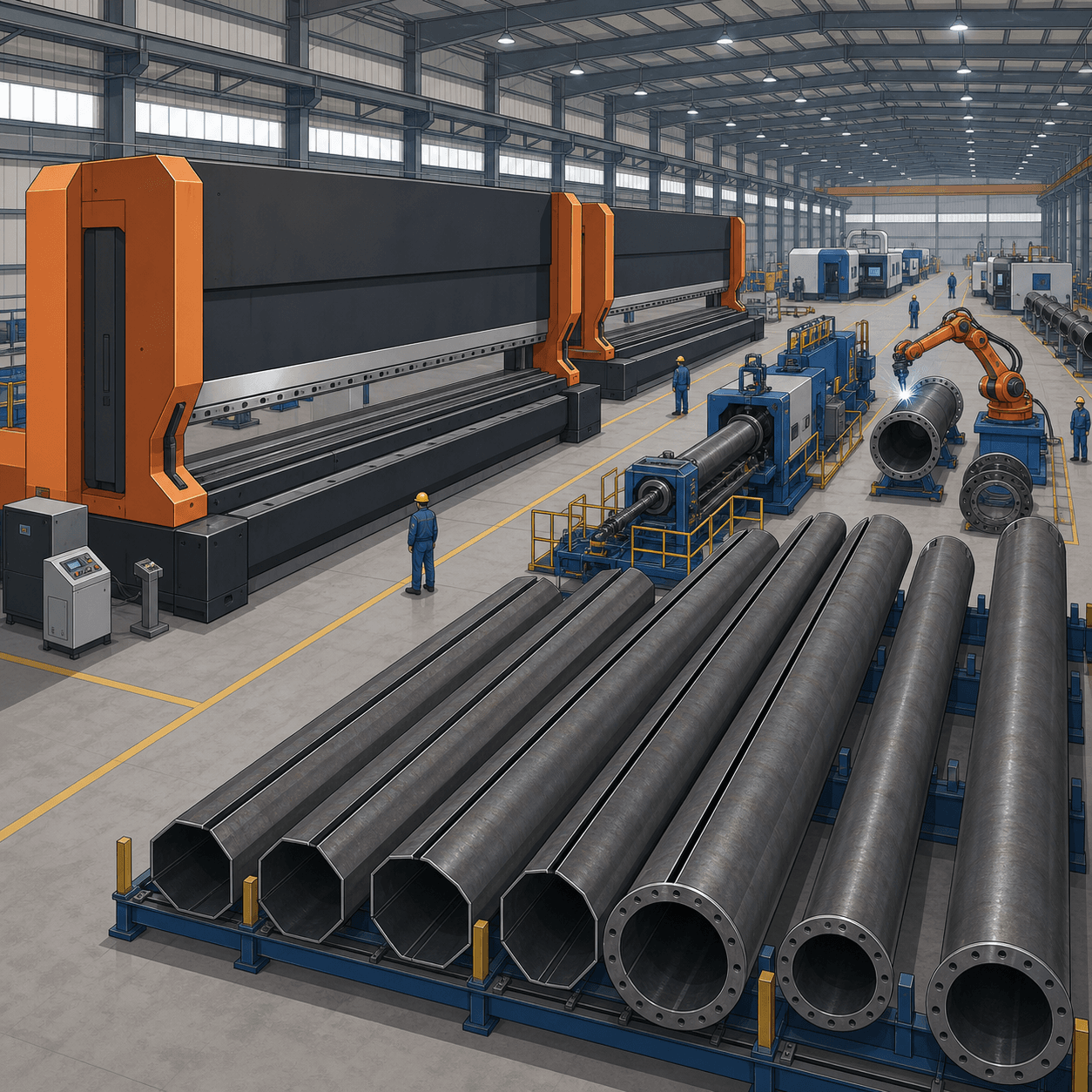

La fabrication commence par la sélection des tôles d’acier, la découpe CNC, le pliage à la presse en sections à 12 côtés, le soudage longitudinal à l’arc submergé ou CO₂, le soudage des brides, le montage à blanc et la galvanisation à chaud. Les contrôles dimensionnels doivent vérifier la rectitude du fût, la planéité des brides, la tolérance des trous de boulons, l’épaisseur du revêtement et le marquage d’appariement avant l’emballage export en conteneurs 20 ft ou 40 ft.

La galvanisation à chaud est spécifiée pour offrir une longue résistance à la corrosion en atmosphères rurales, désertiques et industrielles. Pour une durée de vie nominale de 50 ans, le plan d’inspection doit définir les points de mesure d’épaisseur de revêtement, les limites de réparation du zinc, la protection de manutention et la séparation au stockage, car 1 face de bride endommagée peut retarder l’installation d’une structure complète de 25 m.

Les essais d’acceptation usine incluent normalement les certificats matière, les rapports d’inspection des soudures, les rapports de galvanisation, les certificats de boulons et les listes de colisage. Pour les projets de plus de 100 tours, SOLARTODO recommande 1 lot d’inspection avant expédition toutes les 25-50 structures, avec traçabilité photographique liée aux repères de tour, repères de fondation et numéros de structures du tracé.

Installation et mise en service

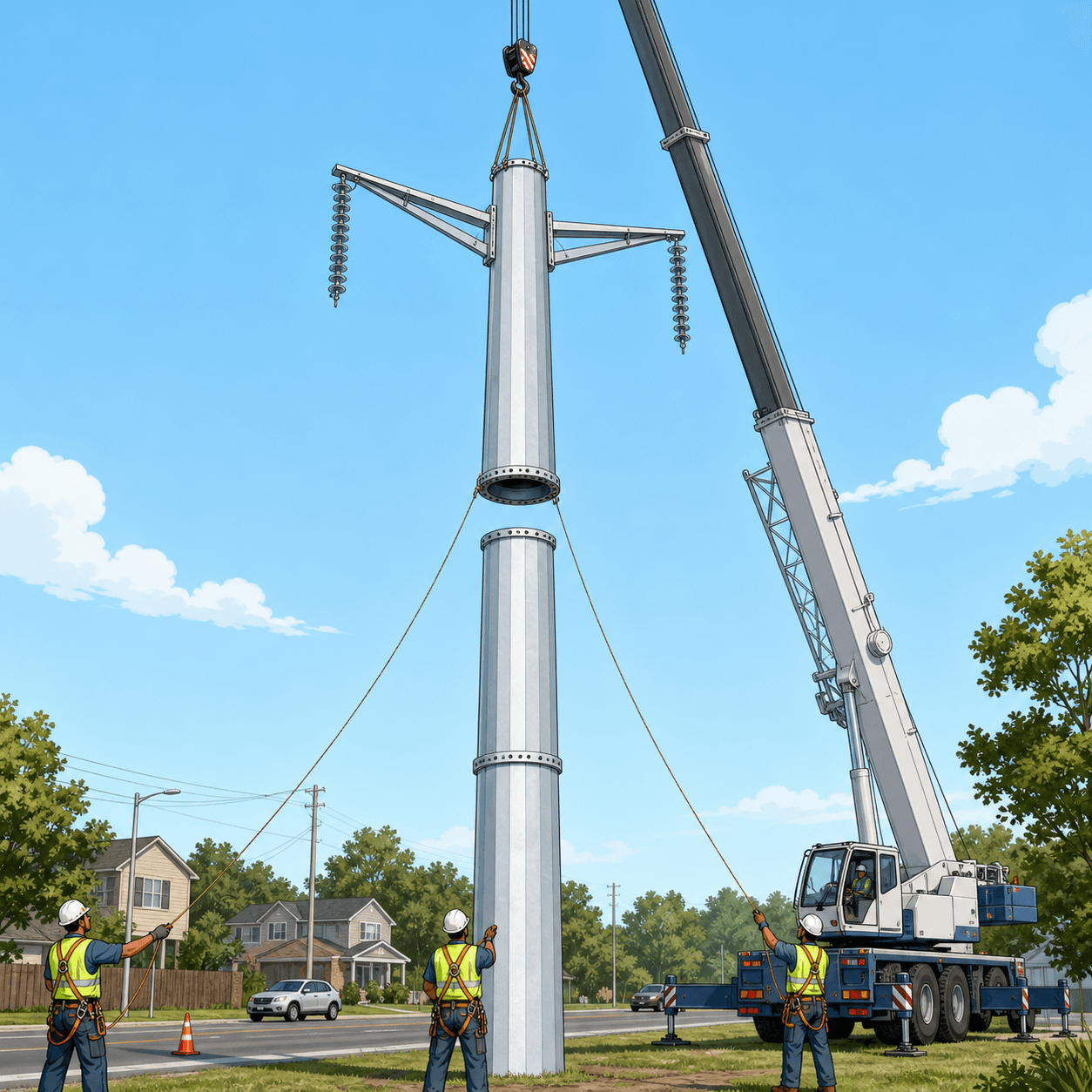

L’installation commence par le piquetage topographique, l’excavation ou le forage de fondation, la mise en place de la cage d’ancrage, le coulage du béton, la cure, le levage du poteau, le boulonnage des brides, l’installation des accessoires, le déroulage des conducteurs, le réglage de flèche, la mise à la terre et l’acceptation finale. Dans des conditions d’accès normales, 1 équipe formée avec 1 grue peut ériger plusieurs poteaux à brides de 25 m par jour une fois que les fondations ont atteint la résistance béton spécifiée.

Les contrôles de mise en service incluent la verticalité, le couple de serrage des boulons, la résistance de mise à la terre, l’orientation des isolateurs, la sécurité des pinces de conducteurs, la distance entre phases, la distance des cavaliers, les détails anti-escalade lorsque spécifiés et les coordonnées conformes à l’exécution. Avant la mise sous tension à 35 kV, le propriétaire doit confirmer que la flèche finale, les distances électriques et les mesures de terre correspondent aux plans de conception approuvés.

La maintenance comprend généralement une inspection à 12 mois après la mise en service puis des inspections périodiques tous les 3-5 ans, selon le climat, la classe de pollution et la pratique du service public. Les points clés incluent la corrosion au niveau du sol, les boulons manquants, la galvanisation endommagée, les isolateurs fissurés, les pinces desserrées, l’usure anormale des conducteurs et la dérive de résistance de pied après les cycles saisonniers humide-sec.

Approvisionnement numérique et ressources associées

Les acheteurs B2B peuvent Voir tous les produits de tours/poteaux de transport électrique pour comparer les configurations tangentes, d’angle, d’ancrage, terminales et monopôles dans les classes 10 kV à 220 kV. Pour un budget de projet rapide, les équipes peuvent Configurer votre système en ligne avec les hypothèses de hauteur, tension, portée, vent, glace et fondation.

Pour le contexte technique, les ingénieurs achats peuvent En savoir plus sur le sujet pour la sélection de structures de lignes aériennes, la mise à la terre et les choix de conducteurs, ou En savoir plus sur le sujet pour la planification du raccordement réseau de centrales solaires. Pour valider un tracé 35 kV, un planning de conducteurs et une limite de prestation EPC, les acheteurs peuvent Demander un devis personnalisé avec la longueur du tracé, les données de sol, la vitesse du vent, l’épaisseur de glace et le port de livraison.

Notes acheteur

Cette tour tangente dodécagonale 25 m 35 kV convient le mieux aux sections droites de lignes de distribution où le tracé présente des charges d’angle limitées et une longueur de portée modérée. Si la ligne comprend une traversée de rivière, un terrain escarpé, un portique terminal ou un angle supérieur à 15 degrés, la structure doit être remplacée par une tour d’angle, de retenue ou d’ancrage avec une capacité longitudinale plus élevée.

Le prix final dépend du poids d’acier, du type de fondation, de l’exigence de revêtement, du modèle de conducteur, du choix des isolateurs, de la voie de fret, de l’accès au site, du rapport de sol et de la productivité locale de la main-d’œuvre. À titre de règle de planification, la fourniture FOB représente généralement 62-68% du coût EPC installé, tandis que la construction, l’ingénierie, la logistique, la mise en service et la garantie représentent les 32-38% restants sur les tracés ordinaires de distribution 35 kV.
