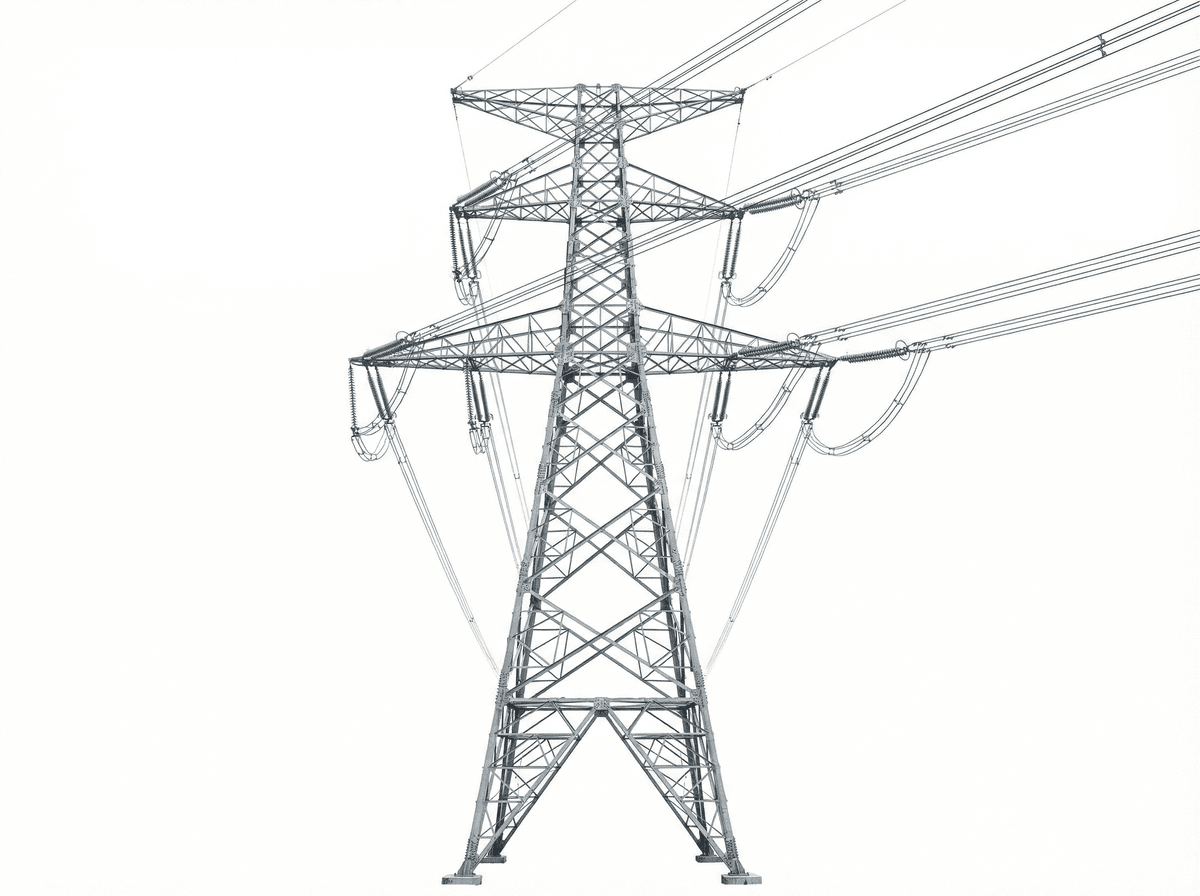

60m 500kV UHV Double-Circuit Steel Lattice Tangent Tower — Quad Bundle ACSR-630

La tour de puissance de transmission UHV 500kV à quadruple faisceau (Quad Bundle) d’une hauteur de 60m est une structure lourde en treillis d’acier, de type suspension tangentielle, conçue pour les réseaux de transport d’électricité à ultra-haute tension. Pensée pour supporter des configurations à double circuit avec 4 conducteurs ACSR-630 par phase, sur de vastes portées de 450 mètres, cette tour garantit un transfert d’énergie fiable de 1000 à 1500MW par circuit. Conçue pour résister à des conditions environnementales sévères, notamment à des charges de vent de classe B et à une accumulation de glace de 15mm, elle est conforme aux normes strictes IEC 60826 et IEEE 738, offrant une durée de vie de conception robuste de 50 ans pour les projets d’infrastructures critiques.

L’intégrité structurelle de la tour de puissance de transmission UHV 500kV à quadruple faisceau (Quad Bundle) de 60m repose sur sa construction en treillis d’acier robuste. En utilisant des éléments en acier Q420 et Q460 à haute résistance, la tour est minutieusement conçue pour équilibrer le poids et la capacité portante. La configuration tangentielle (suspension) est spécifiquement optimisée pour les sections en ligne droite des couloirs de transport, qui représentent généralement 70% à 80% de l’ensemble des tours d’un réseau donné. Cette optimisation permet d’obtenir le coût le plus bas par tour tout en conservant une résilience structurelle exceptionnelle face aux charges verticales dues au poids des conducteurs et aux charges transversales dues à la pression du vent.

La géométrie de la tour présente une base large qui s’affine vers le sommet, assurant une stabilité supérieure contre les moments de renversement provoqués par des événements météorologiques extrêmes. La conception à double circuit permet d’acheminer simultanément deux lignes électriques indépendantes, augmentant considérablement la capacité de transport dans un seul droit de passage. Cela est particulièrement crucial dans les zones densément peuplées ou sensibles sur le plan environnemental, où l’acquisition de terrains pour plusieurs couloirs de transmission est difficile. L’intégration de deux Optical Ground Wires (OPGW) au sommet de la tour remplit un double objectif : fournir une protection essentielle contre la foudre pour les conducteurs de phase situés en dessous et faciliter une communication par fibre optique à haute vitesse pour les systèmes de surveillance et de contrôle du réseau.

Au cœur de la capacité de transmission de la tour se trouve la configuration de conducteurs en quadruple faisceau (quad bundle). Chaque phase utilise quatre câbles ACSR-630 (Aluminum Conductor Steel Reinforced), disposés en faisceau carré et maintenus par des amortisseurs-espacers (spacer dampers) spécialisés. Cette disposition réduit fortement le gradient de surface électrique, limitant ainsi la décharge corona, le bruit audible et les interférences radio—des facteurs critiques dans les opérations d’ultra-haute tension 500kV. Les conducteurs ACSR-630 offrent un équilibre optimal entre une conductivité électrique élevée grâce aux brins externes en aluminium et une résistance à la traction élevée grâce au cœur en acier, permettant d’atteindre des portées de conception étendues de 450 mètres sans flèche excessive.

Pour supporter ces imposants faisceaux de conducteurs, la tour utilise des chaînes d’isolateurs de suspension haute performance (I-strings). Les clients peuvent choisir entre des isolateurs en porcelaine traditionnels, reconnus pour leur fiabilité à long terme éprouvée, ou des isolateurs polymères composites modernes. Les options composites présentent des avantages significatifs, notamment un poids plus faible qui réduit la charge verticale globale sur les consoles (cross-arms), de meilleures propriétés hydrophobes qui améliorent les performances en environnements pollués, et une excellente résistance au vandalisme. Les ensembles d’isolateurs sont équipés de bagues de garde (corona rings) aux extrémités sous tension et mises à la terre afin d’assurer une répartition uniforme du champ électrique, réduisant davantage le risque d’amorçage (flashovers) et prolongeant la durée de vie du matériel.

La tour de puissance de transmission UHV 500kV à quadruple faisceau (Quad Bundle) de 60m est conçue pour fonctionner de manière fiable dans certains des environnements les plus exigeants au monde. Le procédé complet de galvanisation à chaud (hot-dip galvanizing) appliqué à tous les éléments en acier fournit une barrière robuste contre la corrosion, garantissant que la tour atteint sa durée de vie de conception de 50 ans même dans des zones à forte humidité ou à pollution industrielle. La conception structurelle tient compte de conditions de sollicitation sévères, notamment des vitesses de vent de classe B et jusqu’à 15mm d’accumulation de glace radiale sur les conducteurs, assurant une alimentation électrique ininterrompue pendant les tempêtes hivernales extrêmes.

Une application notable de cette technologie a eu lieu lorsqu’un grand opérateur de parc solaire dans la région MENA (Middle East and North Africa) a déployé une ligne de transmission de 120 kilomètres utilisant ces tours. Le projet visait à raccorder un vaste parc solaire de 2GW au réseau national à travers un paysage désertique hostile. Les tours UHV 500kV de 60m se sont révélées idéales pour ce scénario, car leur capacité de portée de 450 mètres a considérablement réduit le nombre total de tours nécessaires, minimisant l’empreinte environnementale et accélérant le calendrier de construction. De plus, le système de mise à la terre robuste, conçu pour atteindre une résistance de pied (footing resistance) inférieure à 4 ohms, a fourni une protection essentielle contre les fréquents impacts de foudre caractéristiques des tempêtes de sable soudaines de la région.

Comparée aux solutions de transmission conventionnelles, la tour de puissance de transmission UHV 500kV à quadruple faisceau (Quad Bundle) de 60m offre des avantages économiques et opérationnels convaincants. La mise en œuvre de la configuration quadruple faisceau ACSR-630 réduit les pertes de ligne jusqu’à 18% par rapport aux systèmes traditionnels à double faisceau (twin-bundle) fonctionnant à des tensions plus faibles, ce qui se traduit par d’importantes économies d’énergie sur la durée de vie de la ligne de transmission. En outre, la conception optimisée en treillis d’acier réduit d’environ 12% la masse totale d’acier requise par kilomètre par rapport à des géométries de tours plus anciennes et moins efficaces, abaissant directement les coûts des matériaux et du transport.

L’intégration de la technologie OPGW renforce encore la proposition de valeur en supprimant le besoin d’une infrastructure réseau de communication distincte. Cette double fonctionnalité permet non seulement d’économiser des dépenses d’investissement (capex), mais fournit aussi aux opérateurs des données en temps réel sur l’état des lignes, permettant de mettre en place une maintenance prédictive qui réduit les temps d’arrêt et améliore la fiabilité globale du réseau. Les composants modulaires standardisés de la structure en treillis facilitent également des opérations d’assemblage et de montage plus rapides, réduisant les coûts de main-d’œuvre et permettant aux projets d’atteindre plus tôt l’exploitation commerciale.
