Sécurité hôpital 20 zones réseau UPS - Sécurité hospitalière avec secours UPS

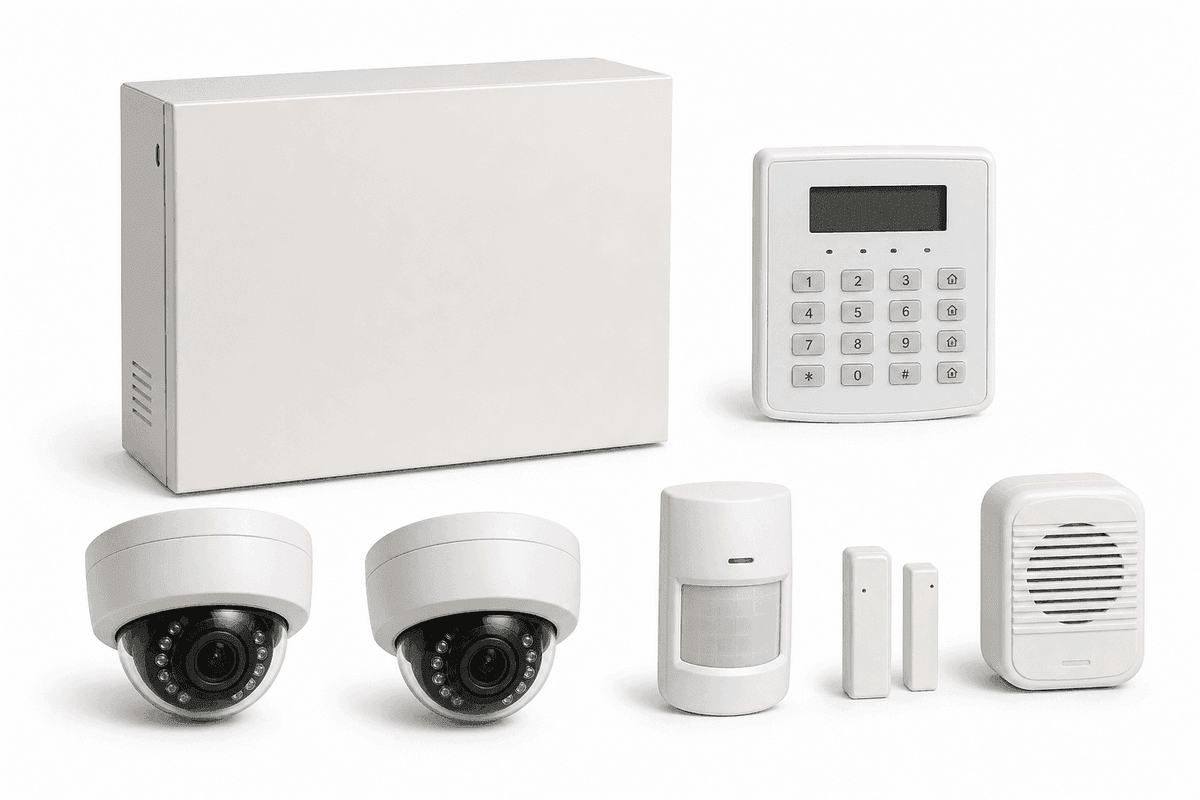

Hospital 20-Zone Grid Ups est un ensemble de sécurité et de vidéosurveillance de niveau hospitalier avec 20 zones d’alarme, 11 caméras IP, 14 détecteurs d’intrusion et de sécurité des personnes, entrée réseau électrique, autonomie UPS de 6-hour et télésurveillance complète. La conception vise les bâtiments de santé de 1,500 m² à 6,000 m² nécessitant une couverture vidéo IEC 62676, un zonage intrusion EN 50131, une discipline d’interface d’alarme incendie NFPA 72 et des contrôles de conservation alignés sur HIPAA dans 1 ensemble intégré.

Architecture du système

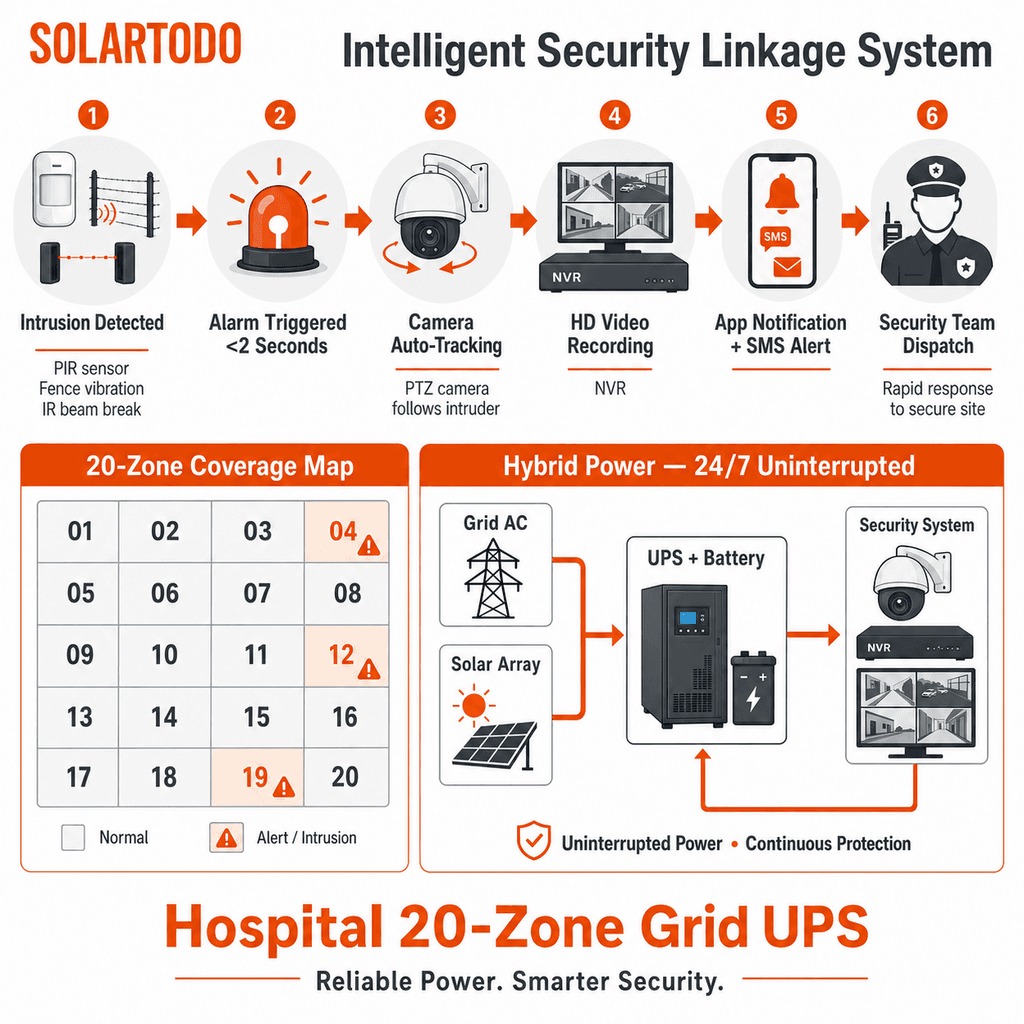

Le système utilise une centrale d’alarme hybride 64-zone configurée pour 20 zones actives et 44 zones d’extension disponibles, afin qu’un hôpital puisse ajouter 2 nouveaux services, 1 annexe de pharmacie ou 1 service d’imagerie sans remplacer le contrôleur. La couche de 11 caméras est répartie entre 8 caméras IP 4K fixes, 2 caméras PTZ avec zoom optique 20x et 1 caméra thermique pour la détection d’approche extérieure au-delà de 300 m en conditions de faible luminosité. La couche de 14 détecteurs comprend généralement 6 capteurs PIR, 3 détecteurs double technologie micro-ondes/PIR, 3 contacts de porte, 1 détecteur de bris de glace et 1 détecteur d’interface fumée, offrant aux équipes d’ingénierie un équilibre entre entrées de mouvement, accès, effraction et urgence.

La centrale d’alarme est câblée pour les salles critiques et sans fil pour les extensions à moindre risque, ce qui réduit les travaux de gaine d’environ 30% par rapport à une rénovation patrimoniale entièrement câblée dans un hôpital en activité. Plusieurs partitions séparent 4 zones opérationnelles : service des urgences, pharmacie/stockage de médicaments, couloirs des services patients et entrées techniques/de service. Pour les équipes achats qui comparent les options, cet ensemble se situe au-dessus d’une alarme commerciale de base 8-zone et en dessous d’un système de commande campus 64-zone, avec 20 zones cartographiées et 11 points de vérification vidéo à un prix EPC de $3,950 à $6,450.

Le sous-système CCTV suit la famille IEC 62676 pour la conception, la transmission et l’exploitation des systèmes de vidéosurveillance, tandis que le sous-système intrusion se réfère aux principes EN 50131 pour les systèmes gradués d’alarme intrusion et hold-up. Le cadre d’installation UL 681 est pertinent pour les installations commerciales américaines d’alarme anti-intrusion, et NFPA 72 sert de limite de référence lorsque des interfaces de fumée, code bleu ou notification d’alarme incendie sont coordonnées. Ces normes ne rendent pas automatiquement chaque déploiement certifié dans 1 pays, mais elles donnent aux ingénieurs une liste de contrôle défendable pour l’emplacement des appareils, la supervision des signaux, la journalisation des événements et les dossiers de mise en service.

Spécifications techniques

L’architecture réseau+UPS utilise l’alimentation réseau 110-240 V AC comme entrée principale et un pack UPS dédié dimensionné pour 4 à 8 hours ; la configuration hospitalière recommandée est de 6 hours pour la centrale d’alarme, le NVR, le routeur et les charges des 11 caméras. Lorsque la charge moyenne caméra plus réseau est de 15 W et que la charge NVR/contrôleur est de 80 W, la charge protégée est d’environ 245 W ; un bloc UPS utilisable de 1.5 kWh couvre donc une coupure de 6-hour avec réserve. Pour les bâtiments de soins critiques dotés d’une politique de générateur 24-hour, l’UPS assure le pont pendant l’intervalle de transfert de 10-second à 180-second et maintient la continuité d’enregistrement.

L’enregistrement vidéo repose sur un NVR 16-channel utilisant la compression H.265+, un stockage prêt pour RAID et une conservation 30-day en résolution 4K. Une configuration hospitalière typique à 11 caméras utilise 2 à 4 TB de stockage effectif selon la fréquence d’images, le mouvement de scène et les paramètres d’analyse ; une conservation supérieure, par exemple 60 days, peut être spécifiée lors de l’achat. H.265+ peut réduire le stockage et la bande passante d’environ 40% à 60% par rapport aux anciens flux H.264, ce qui compte lorsque 11 caméras transitent sur un réseau hospitalier partagé avec les systèmes cliniques et le trafic WiFi invité.

Les analyses IA fonctionnent en périphérie caméra ou en périphérie NVR pour la classification personne/véhicule, la détection d’intrusion, le franchissement de ligne, la détection d’objet abandonné et les alarmes d’objet retiré. Dans les déploiements pratiques, la classification personne/véhicule peut réduire les alarmes intempestives jusqu’à 90% par rapport à une simple détection de mouvement par pixels, car la pluie, les rideaux en mouvement, les reflets de chariots et les ombres HVAC sont filtrés avant dispatch. C’est important dans les hôpitaux, car 10 fausses alarmes par nuit peuvent créer une fatigue d’alarme, tandis que 1 événement d’intrusion vérifié en pharmacie exige une escalade immédiate.

La cybersécurité est conçue autour de la transmission chiffrée AES-256, des comptes à accès basé sur les rôles, de l’accès administrateur à 2 facteurs lorsqu’il est pris en charge et de VLANs de sécurité séparés. La règle de sécurité HIPAA du HHS américain exige des garanties administratives, physiques et techniques pour les informations de santé protégées électroniques ; les exports vidéo pouvant identifier 1 patient ou 1 visiteur doivent donc être contrôlés par des journaux d’audit, des limites de conservation et des privilèges d’accès nominatifs. SOLARTODO recommande une conservation par défaut de 30-day, le filigranage de 1 clip exporté et des flux de suppression alignés sur la politique hospitalière plutôt que des copies USB non gérées.

La communication utilise Ethernet comme liaison principale, 4G comme secours et WiFi pour un accès de service contrôlé lorsque le département informatique de l’hôpital l’autorise. Le routeur prend en charge une supervision heartbeat toutes les 60 seconds, et les opérateurs de télésurveillance peuvent recevoir les événements d’alarme, sabotage, batterie faible, perte réseau et caméra hors ligne en moins de 30 seconds sous couverture 4G normale. Pour les cliniques distantes avec service télécom plus faible, une antenne 4G externe et une option double SIM peuvent être spécifiées afin d’améliorer la disponibilité de 5 à 15 percentage points.

Applications hospitalières

Une application courante est un hôpital privé 3-floor avec 60 lits, 1 entrée d’urgence, 1 pharmacie contrôlée, 2 couloirs de blocs opératoires, 1 zone de stockage d’oxygène et 3 zones d’attente publiques. Les 20 zones d’alarme sont cartographiées afin que le personnel puisse armer la pharmacie et les locaux de stockage à 18:00 tout en laissant les couloirs des urgences et des postes infirmiers actifs pour les mouvements 24/7. La prévention de l’errance des patients peut être mise en œuvre en affectant 2 contacts de porte et 2 caméras aux sorties d’unités mémoire, puis en générant un événement lorsqu’une porte s’ouvre après 21:00 sans autorisation du personnel.

Un opérateur hospitalier de la région MENA a déployé un système comparable 20-zone réseau+UPS dans un bâtiment ambulatoire et d’hospitalisation de 4,200 m² après des incidents récurrents d’accès nocturne près du stockage pharmaceutique. Le projet a utilisé 11 caméras, 14 détecteurs et une télésurveillance complète, puis a réduit les interventions de patrouille de garde non vérifiées de 28 par mois à 9 par mois en 90 days. Avec un coût complet d’intervention de garde de $18 par dispatch, la réduction directe était d’environ $4,104 par an avant de compter les pertes de médicaments évitées, le temps d’audit ou les impacts d’assurance.

Par rapport à un système DVR analogique conventionnel utilisant 8 caméras sans analyse, la conception IP à 11 caméras améliore la couverture d’identification, conserve 30 days de vidéo 4K et peut réduire les dispatchs erronés jusqu’à 90% lorsque les analyses sont correctement réglées. Par rapport à un modèle uniquement basé sur des gardes avec 1 garde de nuit à $900 par mois, le système peut fournir une couverture enregistrée sur 20 zones pour moins de 8 months de main-d’œuvre de garde au prix EPC médian de $5,200. La sécurité humaine reste nécessaire pour 1 réponse vérifiée, mais la vérification électronique réduit la dépendance aux patrouilles aveugles.

Les acheteurs du secteur santé peuvent consulter les catégories connexes via Voir tous les produits de systèmes de sécurité et de vidéosurveillance, configurer une architecture 20-zone ou 64-zone via Configurer votre système en ligne, ou soumettre des plans d’étage via Demander un devis personnalisé. Pour le contexte de conception, SOLARTODO maintient aussi des ressources En savoir plus sur le sujet concernant l’architecture de vidéosurveillance, le secours solaire et l’achat d’infrastructures intelligentes. Un dossier de devis typique comprend 1 nomenclature, 1 planning de zones, 1 planning de caméras et 1 liste de contrôle de mise en service.

Télésurveillance cloud

La télésurveillance complète signifie que le système n’est pas seulement fourni comme matériel ; les événements sont reçus, classés, escaladés et rapportés selon une matrice de réponse convenue. Le flux standard de télésurveillance traite 5 classes d’événements : intrusion, sabotage, perte vidéo, alimentation/UPS et intégration d’urgence. Pour un hôpital, l’escalade peut acheminer une intrusion pharmacie vers 2 responsables sécurité, l’état d’interface incendie vers 1 ingénieur maintenance et les événements d’errance patient vers 1 groupe de superviseurs infirmiers.

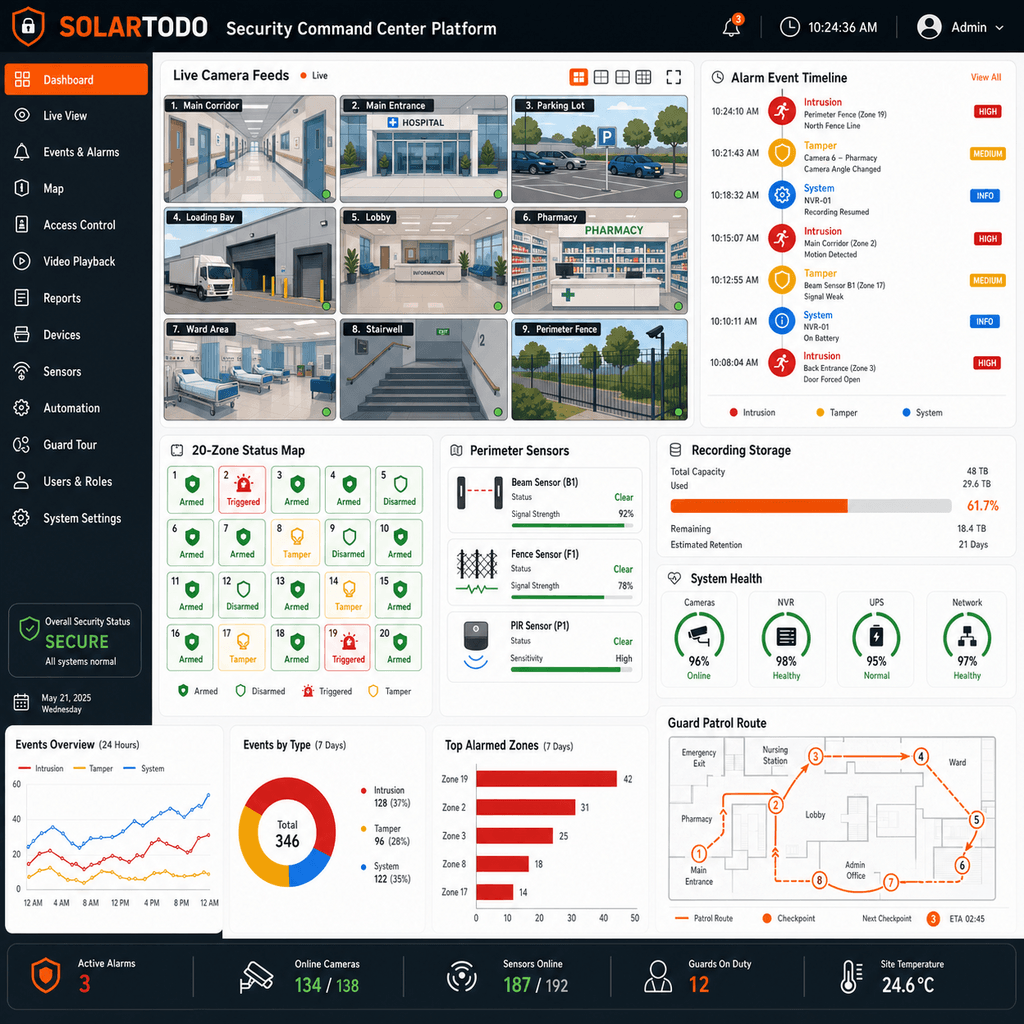

Le tableau de bord cloud prend en charge la visualisation multisite pour les groupes hospitaliers qui exploitent 2 à 20 bâtiments, avec filtres d’événements par site, zone, type de détecteur, opérateur et fenêtre temporelle. Chaque événement d’alarme peut inclure 1 clip pré-événement, 1 clip post-événement, le numéro de zone, l’ID appareil et le code de décision opérateur. Ce format de journal structuré améliore l’auditabilité par rapport à des dossiers d’export DVR autonomes, car un responsable conformité peut rechercher 30 days d’événements par zone 7 ou caméra 4 au lieu d’ouvrir des centaines de fichiers nommés manuellement.

Le modèle de télésurveillance est conçu pour les hôpitaux qui ont besoin d’une responsabilité de service mais ne veulent pas que chaque caméra soit routée vers une plateforme Internet publique. L’enregistrement local reste sur le NVR pendant 30 days, tandis que les alertes cloud peuvent transmettre des métadonnées, des instantanés ou de courts clips selon la politique de confidentialité. Pour les zones sensibles HIPAA, SOLARTODO recommande le masquage caméra dans 2 zones telles que les comptoirs d’enregistrement et les portes de salles de traitement, ainsi que des contrôles de rôles limitant la lecture en pleine résolution à 3 utilisateurs autorisés.

Analyse d’investissement EPC et structure tarifaire

La livraison clé en main EPC comprend 5 lots de travaux : ingénierie, achats, construction, mise en service et garantie main-d’œuvre 1-year. L’ingénierie couvre la revue des plans d’étage, la nomination des 20 zones, la planification des champs de vision caméra, le dimensionnement UPS et la topologie réseau. Les achats couvrent la centrale, les détecteurs, les caméras, le NVR, le câblage, l’UPS et les étiquettes. La construction couvre la pose, les gaines, les tirages de câbles, les terminaisons et la configuration. La mise en service vérifie 20 déclenchements de zones, 11 vues caméra, 14 réponses de détecteurs, 1 test de basculement réseau et 1 test d’autonomie UPS.

Le ROI dépend des pertes évitées, de l’efficacité des gardes, du traitement assurance et du temps de conformité, mais un cas hospitalier conservateur 20-zone peut justifier le coût EPC en 12 à 30 months. Si le système évite 19 interventions inutiles par mois à $18 chacune, les économies directes annuelles sont de $4,104 ; s’il évite aussi 1 événement de perte pharmacie de $2,000 par an, le bénéfice annuel total atteint $6,104. Face à un investissement EPC médian de $5,200, le retour simple est d’environ 10.2 months, tandis qu’un bénéfice annuel plus conservateur de $2,500 donne un retour en 25-month.

Les conditions de paiement sont un acompte T/T de 30% plus 70% contre connaissement pour les commandes de fourniture, ou L/C irrévocable à vue 100% pour les acheteurs import qualifiés. Pour les projets supérieurs à $1,000K, SOLARTODO peut discuter d’un financement échelonné, d’une facturation par jalons et de calendriers de livraison multisite sous réserve d’examen crédit et de risque pays. Les soumissions d’ingénierie nécessitent normalement 5 à 10 business days après acompte et confirmation des plans d’étage, tandis que l’installation clé en main pour 1 hôpital nécessite généralement 3 à 7 working days après préparation du site.

La structure de coût EPC est volontairement transparente, car les prix des composants ne doivent pas être gonflés pour masquer la marge de main-d’œuvre ou de service. Un budget installé représentatif comprend une centrale 64-zone à $120, 2 claviers à $30 chacun, 8 caméras IP fixes classe 4MP/4K à $65 chacune, 2 caméras PTZ à $170 chacune, 1 caméra thermique à $500, 14 détecteurs à prix unitaires mixtes, 1 NVR à $135, un bloc UPS/réseau à $550, et des lignes séparées pour l’ingénierie, l’installation, la mise en service, la garantie et la configuration de télésurveillance. Pour une facture proforma formelle, contactez [email protected] avec 1 plan d’étage, 1 pays de destination et 1 Incoterm préféré.

Normes, sources et notes d’achat

IEC 62676 est utilisée comme référence CCTV principale car elle définit les attentes pour les systèmes de vidéosurveillance utilisés dans les applications de sécurité, y compris les exigences système et les considérations de transmission. EN 50131 soutient la conception des zones d’intrusion, tandis que UL 681 est utilisée par de nombreux acteurs américains de l’alarme commerciale pour la classification d’installation et les pratiques des systèmes d’alarme anti-intrusion. NFPA 72 est citée uniquement pour les interfaces d’alarme incendie et de signalisation d’urgence, car un ensemble de sécurité ne doit pas remplacer un système d’alarme incendie requis par le code dans 1 hôpital.

Les références énergie et résilience sont aussi pertinentes, car ce produit dépend d’une alimentation continue. NREL PVWatts Version 8.5 utilise des données météorologiques à long terme pour l’estimation de performance solaire, utile lorsque les acheteurs comparent la variante réseau+UPS aux ensembles de sécurité hybrides solaires. L’analyse IEA de transition réseau souligne le besoin croissant d’infrastructures électriques résilientes et numérisées, et les rapports IRENA sur les coûts renouvelables montrent pourquoi la sécurité hybride solaire peut être compétitive pour les sites distants. Pour ce modèle hospitalier réseau+UPS spécifique, toutefois, la meilleure valeur se trouve généralement dans les bâtiments disposant d’un réseau stable et de 4 à 8 hours d’autonomie requise.

Les équipes achats doivent confirmer 6 éléments avant commande : 20 noms de zones finaux, 11 points de montage caméra, 14 types de détecteurs, 1 objectif de conservation NVR, 1 objectif d’autonomie UPS et 1 matrice d’escalade de télésurveillance. Les essais d’acceptation site doivent enregistrer au moins 20 activations d’alarme, 11 captures d’écran caméra, 14 numéros de série de détecteurs, 1 simulation de coupure Ethernet, 1 test de basculement 4G et 1 observation d’autonomie UPS. Ces dossiers créent un fichier de remise plus facile à auditer qu’une facture générique sans carte de zones.

Pourquoi SOLARTODO

SOLARTODO fournit des systèmes solaires, de stockage d’énergie, d’éclairage intelligent, de télécoms, de sécurité et d’infrastructure intelligente via 1 canal d’achat B2B, ce qui réduit la coordination fournisseurs pour les projets combinant sécurité, éclairage, secours électrique et télésurveillance. L’ensemble Hospital 20-Zone Grid Ups est un système compact, mais il utilise la même logique d’ingénierie que les conceptions plus grandes 64-zone et 48-channel. Les acheteurs peuvent commencer avec 20 zones, conserver 30 days de preuves 4K et évoluer vers 64 zones à mesure que les services, entrées ou exigences de conformité augmentent.
