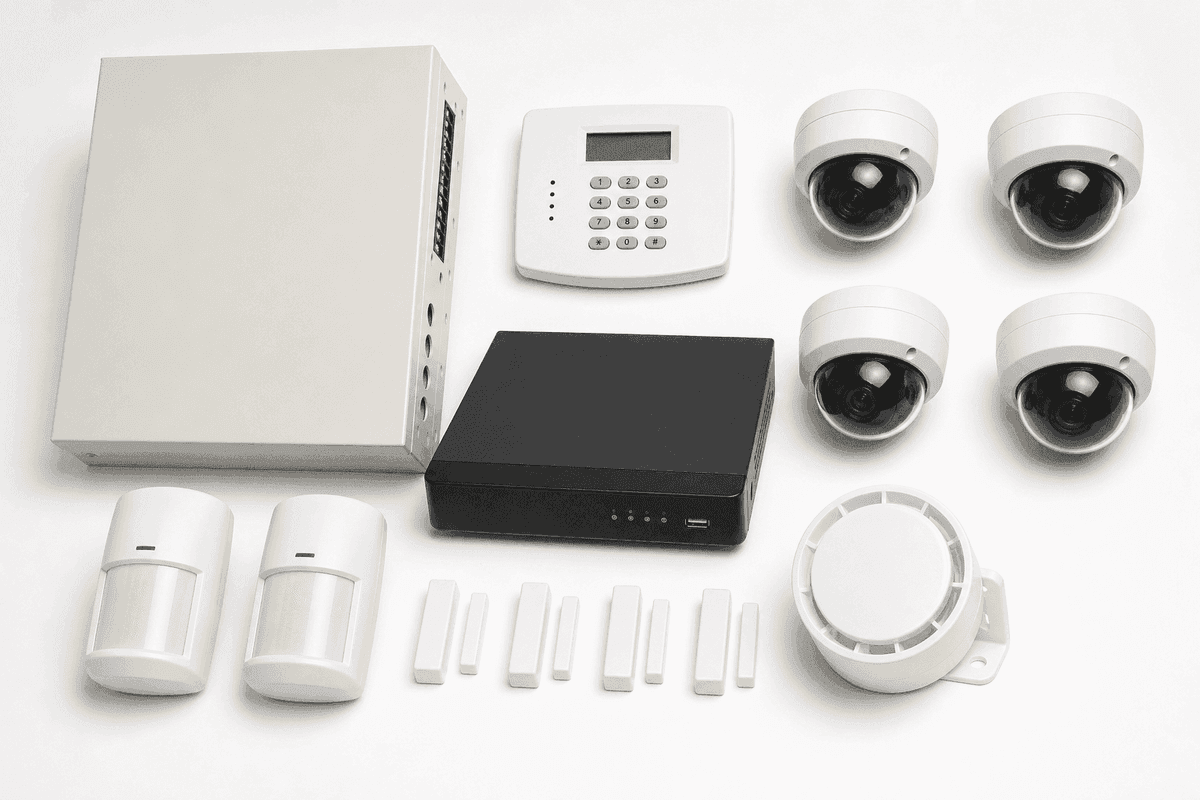

Système hybride avancé 32 zones pour station de traitement de l'eau - sécurité solaire 72 heures

La solution hybride avancée 32 zones pour station de traitement de l'eau est un ensemble de sécurité et de vidéosurveillance de niveau industriel destiné aux stations de traitement de l'eau, stations de pompage, bâtiments de dosage chimique, réservoirs et portails périphériques nécessitant 32 zones d'alarme, 18 caméras, 25 détecteurs, 30 jours de conservation vidéo 4K et 72 heures d'autonomie de secours. Le système combine une centrale d'alarme hybride filaire/sans fil, une production solaire de 2.1 kW, un stockage par batterie LFP de 10.7 kWh, des communications chiffrées AES-256 et une autosurveillance pour les exploitants qui exigent une résilience mesurable selon les recommandations CCTV IEC 62676, les principes anti-intrusion EN 50131, les pratiques d'installation UL 681 et la coordination d'alarme incendie NFPA 72.

Les services d'eau fonctionnent généralement 24 heures par jour et protègent au moins 3 catégories d'actifs critiques : eau de process, commandes électriques et stockage de produits chimiques. Cette configuration 32 zones est dimensionnée pour une station de traitement de l'eau moyenne avec 6 à 12 segments périphériques, 4 à 8 portes de bâtiment, 2 à 4 locaux chimiques, 2 halls de pompes et 1 salle de contrôle, offrant aux ingénieurs une base structurée pour la cartographie des zones, l'enregistrement des événements et l'escalade des alarmes. Les acheteurs qui comparent plusieurs options peuvent Voir tous les produits de systèmes de sécurité et de surveillance ou Configurer votre système en ligne avant d'émettre une demande de devis en 1 ligne.

Architecture du système

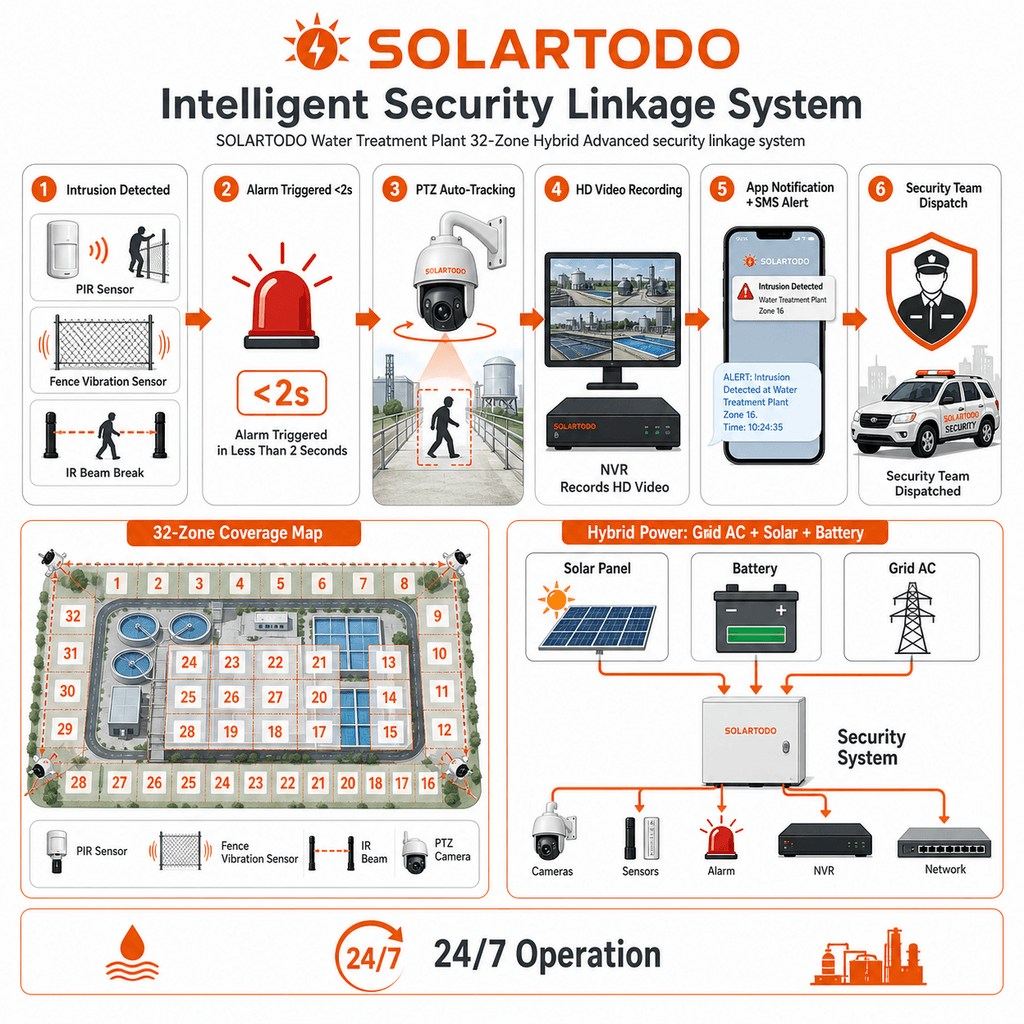

L'architecture utilise 4 couches intégrées : détection d'intrusion, vérification vidéo, autonomie énergétique et redondance des communications. La centrale d'alarme 32 zones accepte des dispositifs terrain filaires et sans fil, prend en charge plusieurs partitions pour l'exploitation de la station et l'accès maintenance, et achemine les alarmes vers une interface opérateur locale ainsi que vers l'autosurveillance mobile. La couche vidéo à 18 caméras est conçue autour de caméras IP 4K, d'unités PTZ et de caméras thermiques, tandis que la couche de 25 détecteurs peut combiner PIR, double technologie, contacts de porte, détecteurs de bris de verre, vibration, fumée, gaz et barrières périphériques selon la cartographie des risques du site.

Le champ solaire de 2.1 kW et le banc de batteries LFP de 10.7 kWh réduisent la dépendance à une seule alimentation réseau, ce qui est important car de nombreux sites de traitement de l'eau disposent de 1 tableau de distribution principal et de 1 raccordement groupe électrogène de secours, mais de multiples charges de sécurité extérieures. Avec une charge de sécurité protégée moyenne d'environ 120 W à 150 W après gestion du cycle de service, la batterie de 10.7 kWh assure environ 72 heures d'autonomie lorsqu'elle est combinée au réapprovisionnement solaire et à des périphériques d'alarme basse consommation. Les outils de ressources solaires du NREL sont couramment utilisés pour estimer le rendement PV propre au site avant le dimensionnement final, en particulier lorsqu'une conception EPC doit démontrer un objectif de résilience de 48 heures, 72 heures ou 120 heures.

Spécifications techniques

La configuration de base comprend 32 zones de sécurité, 18 caméras, 25 détecteurs, 2.1 kW de capacité solaire, 10.7 kWh de capacité de batterie, 72 heures d'autonomie de secours, 30 jours d'enregistrement 4K et des communications 4G + Ethernet + WiFi. La capacité d'extension est spécifiée jusqu'à 64 zones, permettant à un projet en 2 phases de commencer par les actifs clés de prise d'eau, de dosage et de salle de contrôle, puis de s'étendre aux réservoirs, au traitement des boues et aux postes de garde distants sans remplacer la centrale d'alarme principale.

La sélection des caméras peut inclure 12 caméras IP 4K fixes pour les portails de process et les approches de bâtiments, 4 caméras PTZ avec zoom optique 20x pour les balayages périphériques, et 2 caméras thermiques pour la détection nocturne près des bassins, clôtures ou routes d'accès non éclairées. Lorsque la visibilité dépasse 150 m, les caméras fixes assistées par IR et les unités PTZ longue portée peuvent valider les événements d'alarme plus vite qu'un système uniquement à détecteurs, tandis que l'analyse thermique peut détecter une cible humaine au-delà de 300 m dans des conditions de ligne de visée adaptées. IEC 62676 est la principale référence internationale pour les exigences et concepts de performance des systèmes CCTV, et elle soutient la rigueur de spécification lorsque la couverture des caméras, l'enregistrement et les cas d'usage opérateur doivent être documentés.

L'allocation des détecteurs est normalement conçue à partir de 25 dispositifs installés, par exemple 8 détecteurs double technologie, 6 détecteurs PIR, 6 contacts de porte, 2 détecteurs de bris de verre, 1 détecteur de fumée, 1 capteur de vibration et 1 jeu de barrières périphériques. Les dispositifs double technologie combinent la détection micro-ondes et PIR afin de réduire les alarmes intempestives lorsque des pompes, équipements rotatifs ou gradients de température créent de faux déclenchements, et l'analyse IA peut réduire les fausses alarmes jusqu'à 90% par rapport à une détection de mouvement basique lorsque la classification des personnes et des véhicules est correctement calibrée. EN 50131 fournit le cadre reconnu des alarmes anti-intrusion pour le classement des systèmes, la rigueur de positionnement des détecteurs, la supervision anti-sabotage et le traitement des événements dans les installations commerciales et critiques.

Surveillance cloud

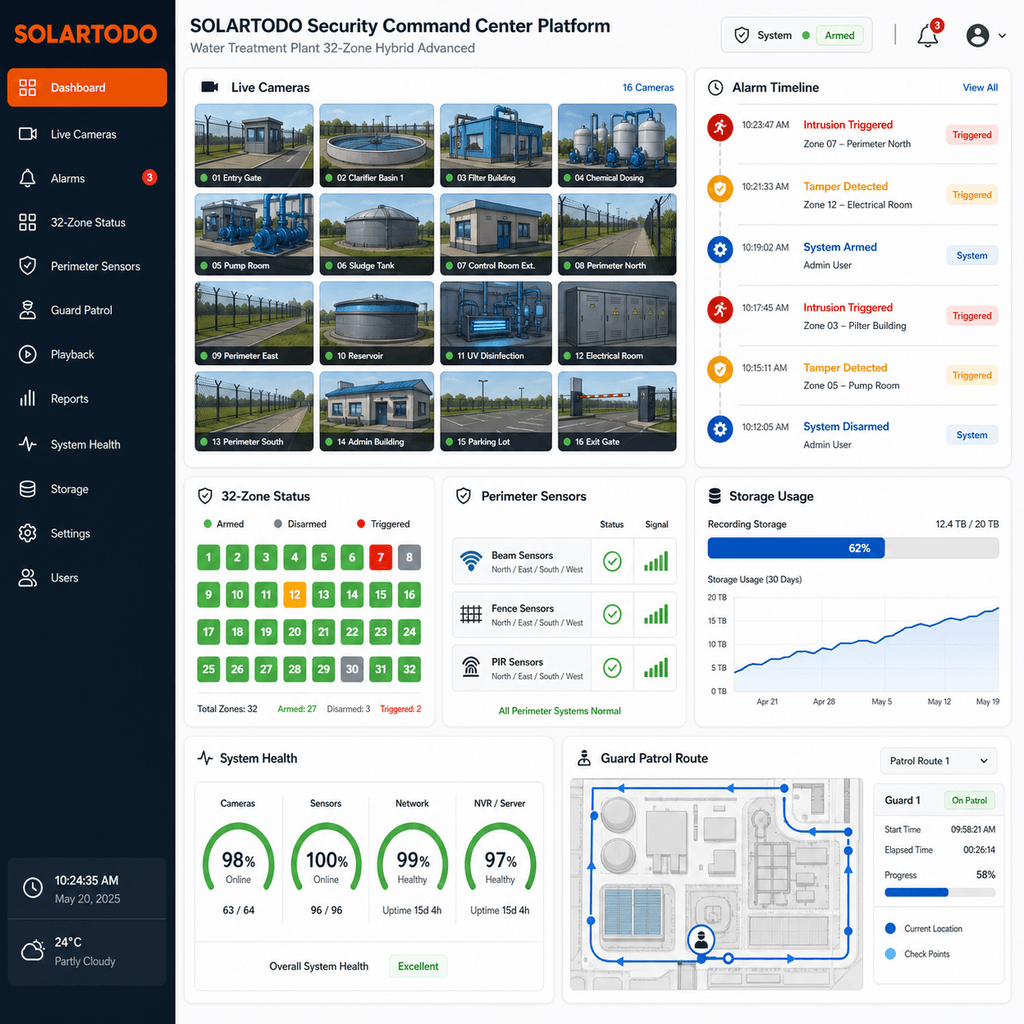

Le mode de surveillance est l'autosurveillance, ce qui signifie que l'exploitant reçoit les notifications d'alarme via des interfaces mobiles, web et de contrôle local, au lieu de dépendre uniquement d'un centre de télésurveillance externe 24/7. Ethernet est utilisé comme liaison principale lorsque l'accès au LAN de la station est approuvé, la 4G sert de voie de secours en cas de panne du réseau filaire, et le WiFi peut prendre en charge la mise en service interne ou les flux de maintenance locale. Les communications chiffrées AES-256, la détection anti-brouillage et les rôles d'accès segmentés contribuent à aligner le système sur les pratiques de cybersécurité des services publics citées dans les discussions IEEE sur la sécurité des réseaux électriques intelligents et dans les listes de contrôle d'achat courantes pour infrastructures critiques.

Le NVR est spécifié pour 30 jours de conservation 4K avec compression H.265+ et une conception de stockage compatible RAID lorsque l'acheteur demande une tolérance aux pannes. Un NVR 16 canaux est la base courante sur les petits sites, mais cet ensemble de 18 caméras utilise normalement une conception plus grande à 24 canaux ou 32 canaux, afin de conserver 6 à 14 canaux libres pour une future couverture des lits filtrants, postes de garde ou réservoirs. Pour les équipes de conception qui comparent durée d'enregistrement, bande passante et calculs de stockage, SOLARTODO maintient des notes techniques connexes sur En savoir plus sur le sujet.

Scénario d'application

Un exploitant de ferme solaire dans la région MENA et une installation voisine de prétraitement pour dessalement ont utilisé une conception hybride 32 zones afin de sécuriser 3 portails d'accès, 2 locaux chimiques, 4 zones de pompage, 1 salle de contrôle et 6 tronçons périphériques sur un site isolé avec alimentation réseau instable. Dans ce type de projet, 2.1 kW de solaire et 10.7 kWh de stockage LFP permettent aux charges d'alarme, de caméras et de routeur de rester actives pendant une fenêtre de coupure de 72 heures, tandis que les caméras PTZ et thermiques réduisent le nombre de rondes physiques nécessaires après le coucher du soleil. L'IRENA a souligné à plusieurs reprises le rôle des infrastructures alimentées par les renouvelables dans l'amélioration de la résilience énergétique, et la même logique s'applique aux charges de sécurité hors réseau ou à réseau faible desservant les actifs de l'eau et de l'énergie.

Par rapport à un système CCTV et d'alarme conventionnel uniquement raccordé au réseau avec un onduleur de 4 heures à 8 heures, l'ensemble hybride avancé peut prolonger l'autonomie de secours d'environ 9 fois à 18 fois, selon la capacité initiale de l'onduleur. Par rapport à une approche reposant uniquement sur des gardes avec 2 agents de ronde de nuit, la vérification vidéo et la classification IA peuvent réduire les visites inutiles sur site de 30% à 60% lorsque les alarmes périphériques sont filtrées par preuve caméra avant intervention. Les analyses de résilience des infrastructures de l'IEA soulignent également que la surveillance numérique et l'énergie distribuée améliorent la continuité des services essentiels, ce qui est directement pertinent pour les services d'eau desservant 10,000 à 100,000 utilisateurs finaux.

Analyse d'investissement EPC et structure tarifaire

La livraison clé en main EPC comprend l'ingénierie, l'approvisionnement, la construction, la mise en service et la garantie pour 1 ensemble de sécurité complet, pas seulement la fourniture d'équipements. L'ingénierie couvre les plans de zones, la planification des vues caméra, les calculs solaires et batterie, les cheminements de câbles, la topologie réseau et la documentation de remise. L'approvisionnement couvre centrales d'alarme, caméras, NVR, détecteurs, modules solaires, batteries LFP, matériel de montage, câblage, routeurs et accessoires. La construction comprend l'installation, les terminaisons, l'alignement, l'étanchéité et l'étiquetage. La mise en service comprend les essais des 32 zones, la vérification vidéo des 18 caméras, les contrôles d'alarme des 25 détecteurs, la validation de l'autonomie de 72 heures et la formation opérateur pour au moins 1 session de remise.

Le ROI est généralement porté par 3 catégories d'économies mesurables : vol ou vandalisme évités, réduction de la main-d'oeuvre de ronde et diminution des défaillances de sécurité liées aux coupures. Si une station évite 1 intrusion majeure coûtant $6,000 en pertes de câbles, d'équipements de dosage ou d'arrêt, l'ensemble EPC bas peut être amorti en environ 1.0 an ; si le système réduit 2 visites de ronde par semaine à $35 par visite, les économies annuelles de main-d'oeuvre atteignent environ $3,640 et l'amortissement est généralement de 1.7 à 3.3 ans sur la fourchette EPC de $6,200 à $12,100. BloombergNEF et Wood Mackenzie ont tous deux documenté la baisse des coûts des batteries et de l'énergie distribuée au cours de la dernière décennie, ce qui soutient le dossier d'achat pour remplacer de petits onduleurs uniquement réseau par une autonomie hybride plus importante.

Les conditions de paiement sont 30% d'acompte T/T plus 70% contre copie B/L, ou 100% L/C à vue pour les transactions commerciales qualifiées. Le financement de projet peut être discuté pour les programmes de services publics supérieurs à $1,000K, en particulier lorsque 50 sites ou plus partagent une nomenclature, un plan de mise en service et un pool de pièces de rechange communs. Pour une offre EPC formelle avec plans de site, route d'expédition, options de garantie et Incoterms, les acheteurs peuvent Demander un devis personnalisé ou envoyer un e-mail à [email protected] avec au moins 1 plan de site et 1 schéma unifilaire électrique.

Normes, conformité et notes d'ingénierie

Le système est spécifié autour de IEC 62676 pour la vidéosurveillance, EN 50131 pour les concepts d'alarme anti-intrusion, UL 681 pour les pratiques d'installation et de classification, et la coordination NFPA 72 lorsque des détecteurs de fumée ou de gaz s'interfacent avec les procédures d'alarme incendie de la station. Pour la sécurité électrique et l'intégration des énergies renouvelables, les plans EPC incluent généralement isolation DC, protection contre les surtensions, mise à la terre, sectionneurs batterie, protection contre les surintensités et dimensionnement des câbles pour le sous-système PV de 2.1 kW et le sous-système de stockage de 10.7 kWh. Le dossier final de conformité doit être examiné par rapport aux codes électriques locaux, car 1 pays peut exiger une approbation supplémentaire du service public tandis qu'un autre peut exiger un installateur d'alarme incendie agréé.

La tendance sécurité 2025 est l'IA en périphérie sur l'appareil, où les caméras classent personnes, véhicules, franchissement de ligne et retrait d'objet avant que la vidéo n'atteigne le NVR ou le cloud. Le traitement en périphérie réduit la bande passante, améliore le temps de réponse de plusieurs secondes par événement et limite les enregistrements inutiles déclenchés par la pluie, la végétation en mouvement, les insectes ou les vibrations de salle des pompes. Pour les stations d'eau distantes, les caméras 4G solaires avec longue endurance batterie peuvent être utilisées comme unités complémentaires, mais une architecture hybride filaire 32 zones reste plus robuste pour une couverture permanente à 18 caméras, la supervision anti-sabotage de 25 détecteurs et une autonomie de tout le système de 72 heures.

Conseils d'achat

Les ingénieurs doivent commencer par un plan de zones à 32 lignes qui affecte chaque détecteur à un actif physique, une priorité d'alarme, une partition et une procédure de réponse. Les responsables achats doivent demander la matrice caméra finale avec angle d'objectif, hauteur de montage, portée IR, débit de stockage, nombre de canaux NVR et capacité de réserve, car 18 caméras peuvent consommer des volumes de stockage très différents selon la fréquence d'image 4K, la compression et les paramètres d'analyse. Les développeurs de projet doivent vérifier l'ombrage solaire, la température du local batterie, la puissance du signal cellulaire et les tracés de tranchées de câbles avant d'accepter un prix EPC fixe, car 4 facteurs de site peuvent modifier la main-d'oeuvre d'installation de plus de 20%.

SOLARTODO positionne cet ensemble pour les acheteurs B2B qui ont besoin d'une norme de sécurité répétable sur des actifs de services publics liés à l'eau, à l'énergie, aux ports, aux frontières et à l'industrie. La conception 32 zones est assez grande pour un périmètre complet de station de traitement de l'eau, tout en restant assez compacte pour une livraison rapide, des pièces de rechange standardisées et une mise en service prévisible. Pour comparer des conceptions plus grandes à 48 zones ou 64 zones, consultez Voir tous les produits de systèmes de sécurité et de surveillance, étudiez la bibliothèque d'ingénierie sur En savoir plus sur le sujet, ou soumettez un plan de station via Demander un devis personnalisé.
