Irrigation intelligente de rizière 63ha - système IoT solaire 4G à 25 capteurs

Irrigation intelligente de rizière 63ha est un système de surveillance IoT agricole intelligent à 25 capteurs pour les rizières nécessitant des données météorologiques, pédologiques et de niveau d’eau à intervalles de 10 minutes. Le package combine communication 4G, alimentation solaire grande capacité, analyses cloud standard et livraison clé en main EPC au prix de $3,422 à $4,526 pour 63 hectares.

Cette configuration SOLARTODO est conçue pour les acheteurs B2B gérant 1 bloc rizicole contigu d’environ 630,000 m², où la hauteur d’eau, l’humidité du sol, les précipitations, l’évapotranspiration et le calendrier de pompage doivent être contrôlés avec des preuves mesurables plutôt qu’avec une inspection manuelle. Elle appartient à la gamme de produits Système de surveillance IoT pour agriculture intelligente et peut être adaptée via le configurateur en ligne pour les exploitations de plus de 63 ha.

Contexte d’application : irrigation de rizière

L’irrigation des rizières est normalement pilotée selon la hauteur d’eau dans la parcelle, les épisodes de pluie, le stade de culture et le coût de pompage, et un bloc de 63 ha peut nécessiter des dizaines de relevés manuels de jauges par semaine pendant le repiquage, le tallage, l’épiaison et le remplissage des grains. Ce système utilise 25 points de données répartis pour remplacer l’observation périodique par des mesures enregistrées, permettant aux équipes d’irrigation de comparer les données de terrain à 10 minutes avec les programmes de pompage, les cumuls de pluie et les seuils agronomiques.

Par rapport à l’irrigation conventionnelle au calendrier, le pilotage des rizières guidé par capteurs peut réduire les apports d’eau inutiles d’environ 15% à 50% lorsque les opérateurs appliquent correctement l’irrigation alternée avec assèchement ou des règles similaires ; la FAO décrit l’AWD comme une méthode d’économie d’eau pour le riz de bas-fonds, et le CGIAR indique jusqu’à 30% de réduction de l’usage de l’eau sans pénalité de rendement lorsqu’elle est correctement gérée (aperçu FAO de l’AWD, note CGIAR sur l’AWD). SOLARTODO traite ces chiffres comme des références de planification, non comme des résultats de projet garantis, car les économies réelles dépendent de la percolation du sol, des fuites de canaux, de l’efficacité des pompes, du nivellement des parcelles et de la discipline opérationnelle des agriculteurs.

Architecture du système

L’architecture 63 ha utilise 1 station météorologique professionnelle, 16 points de surveillance du sol, 8 points de surveillance du niveau d’eau, 1 passerelle 4G, 1 kit d’alimentation solaire grande capacité et un tableau de bord cloud standard. La densité de capteurs est d’environ 0.40 point de surveillance par hectare, ce qui convient à une seule zone de production rizicole avec des parcelles en bord de canal et en bout de réseau séparées par au plus plusieurs centaines de mètres de variation hydraulique.

La station météorologique mesure la température, l’humidité, la vitesse du vent, la direction du vent, les précipitations, le rayonnement solaire, la pression atmosphérique et l’évapotranspiration, fournissant 8 variables météorologiques clés pour la planification de l’irrigation. Le WMO-No. 8 est la principale référence internationale pour les méthodes d’observation météorologique, notamment les pratiques de mesure du vent de surface, de la température, de l’humidité, de la pression, des précipitations et du rayonnement (Guide WMO des instruments et méthodes d’observation).

Le sous-système sol utilise une surveillance à plusieurs profondeurs aux couches de 10 cm, 20 cm, 40 cm et 60 cm, avec une sélection de sondes prenant en charge l’humidité volumétrique de 0% à 100%, la température du sol de -30 °C à 70 °C, la conductivité électrique, le pH et les indicateurs de tendance NPK. Pour le riz, les profondeurs de 10 cm et 20 cm sont généralement les couches de décision les plus fréquentes, tandis que les données à 40 cm et 60 cm aident à identifier la percolation profonde, le drainage retardé et le déplacement de la salinité.

Le sous-système de niveau d’eau est la caractéristique déterminante de cette variante, avec 8 nœuds de niveau d’eau de rizière installés aux emplacements représentatifs amont, milieu et aval. Chaque nœud soutient les décisions de calendrier d’irrigation en enregistrant la profondeur d’inondation, la tendance d’assèchement et la récupération après fonctionnement de la pompe, ce qui est essentiel lorsqu’1 cycle de pompage peut affecter plusieurs parcelles à des vitesses différentes.

La communication repose sur la 4G LTE, choisie parce que les régions rizicoles ont souvent besoin d’une liaison cloud directe sans haut débit appartenant à l’exploitation, et parce que la 4G prend mieux en charge les images, les micrologiciels et la télémétrie à fréquence plus élevée que les conceptions limitées aux réseaux étroits. Lorsqu’un regroupement radio local est requis, une passerelle LoRaWAN peut couvrir jusqu’à un rayon de 10 km dans des conditions favorables de visibilité directe, tandis que les paramètres régionaux doivent respecter les règles de la LoRa Alliance pour le pays d’exploitation (paramètres régionaux LoRa Alliance).

Le sous-système d’alimentation solaire grande capacité utilise des panneaux solaires extérieurs et des batteries LFP dimensionnés pour plusieurs jours de fonctionnement, avec une planification des composants fondée sur les pratiques de surveillance photovoltaïque plutôt que sur des hypothèses uniquement réseau. L’IEC 61724-1 définit la terminologie, les équipements et les méthodes de surveillance des systèmes photovoltaïques, et constitue une référence utile pour spécifier la fiabilité de la télémétrie de terrain alimentée par solaire pour 1 passerelle distante et 25 points de capteurs (IEC 61724-1:2021).

Spécifications techniques

L’intervalle de données standard est de 10 minutes, configurable de 1 à 60 minutes selon le budget batterie, la stabilité du réseau mobile et le temps de réponse d’irrigation. Dans un cycle typique de 24 heures, chaque capteur peut créer 144 relevés, ce qui signifie que 25 capteurs peuvent générer environ 3,600 mesures horodatées par jour avant agrégation, alarmes et visualisation dans le tableau de bord.

La passerelle stocke les données pendant une interruption temporaire du réseau et retransmet les enregistrements après rétablissement de la 4G, réduisant les lacunes de données pendant les tempêtes, la maintenance des tours ou les périodes de signal faible. Pour l’intégration des machines agricoles, l’ISO 11783, également connu sous le nom d’ISOBUS, spécifie les réseaux de commande et de communication série pour tracteurs et machines agricoles, ce qui en fait une référence utile lorsque les plateformes de gestion agricole nécessitent un échange de données lisible par machine (ISO 11783-1:2017).

La stratégie d’enveloppe du système utilise des boîtiers de capteurs classés IP67 ou IP68, des sondes résistantes à la corrosion, des câbles stables aux UV et des connecteurs étanches conçus pour les champs inondés, la boue, les engrais et l’exposition saisonnière aux températures. La garantie matériel est de 2 ans, la garantie cloud est de 1 an, et les batteries de terrain sont sélectionnées pour des intervalles de maintenance sur plusieurs saisons plutôt que pour un remplacement à chaque culture.

Surveillance cloud

Le niveau cloud standard fournit des cartes en temps réel, des graphiques historiques, l’état des capteurs, l’enregistrement des événements d’irrigation et des alertes par SMS, e-mail et notification push d’application. Pour 25 appareils rapportant toutes les 10 minutes, le tableau de bord peut afficher les courbes de tendance au niveau du champ pour la hauteur d’eau, l’humidité, les précipitations, l’évapotranspiration et la durée anormale hors ligne dans moins d’un écran de revue de cycle cultural.

Les fonctions assistées par IA incluent le marquage des stades de croissance des cultures, les règles de recommandation d’irrigation, les entrées d’alerte de risque parasitaire issues des tendances météorologiques et la prévision du risque de rendement selon la durée du stress hydrique. Ces recommandations doivent être configurées selon le calendrier cultural, la variété, la texture du sol et la politique agronomique locale, car une règle de hauteur d’eau de 5 cm dans 1 type de sol peut ne pas correspondre au même état de zone racinaire dans une autre parcelle.

L’accès à l’API REST est inclus pour les ERP agricoles, les contrôleurs de pompe, les panneaux de vannes d’irrigation, les logiciels de reporting et les modèles agronomiques tiers. Le NREL note que des données de rayonnement solaire et de ressources de haute qualité soutiennent la conception des systèmes énergétiques, et le même principe s’applique à l’instrumentation de terrain alimentée par solaire, où la qualité des données météo affecte à la fois la logique d’irrigation et les hypothèses d’autonomie électrique (données de ressource solaire NREL).

Scénario représentatif

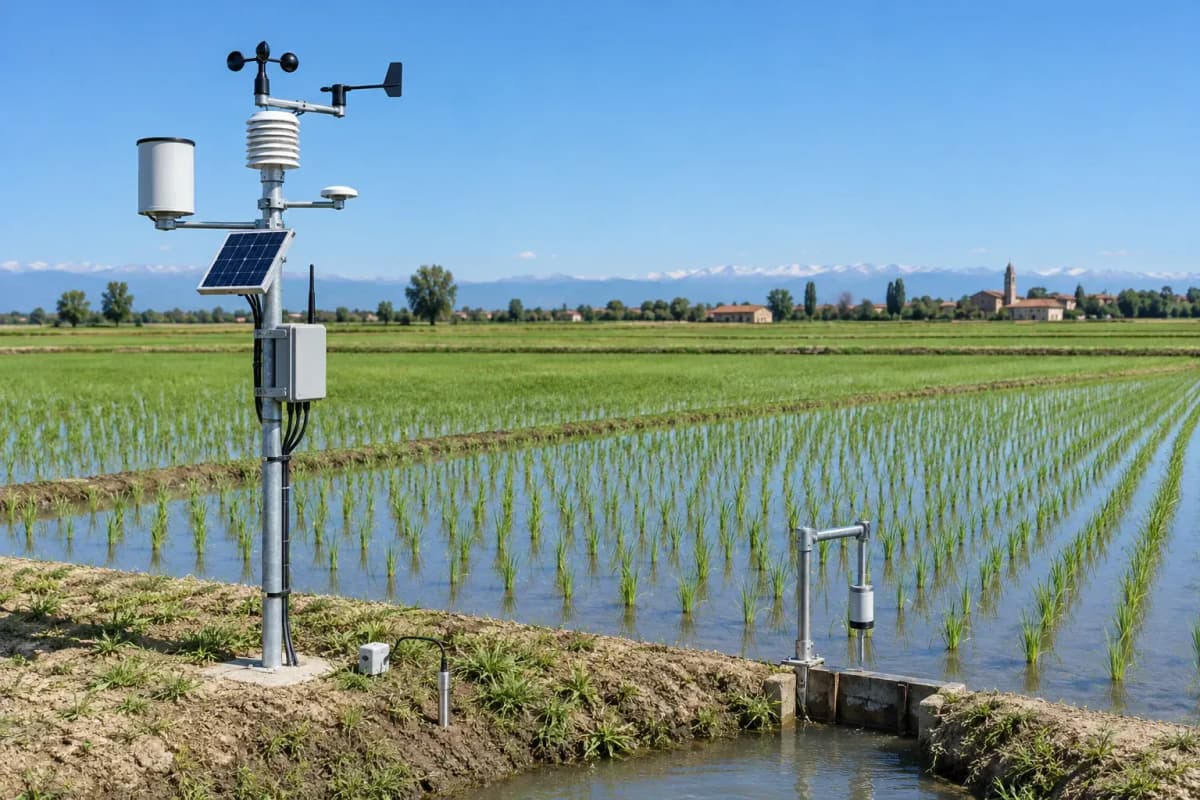

Scénario représentatif d’une ferme rizicole MENA : un bloc rizicole irrigué de 63 ha utilise 1 prise de canal, 2 groupes de pompes et 8 zones de niveau d’eau pendant une saison de 120 jours. Le système SOLARTODO place la station météorologique près de la voie de service, les sondes de sol sur 16 points de zone racinaire et 8 nœuds de niveau d’eau aux positions hydrauliques haute, moyenne et basse afin que les opérateurs puissent comparer précipitations, évapotranspiration et profondeur de submersion avant chaque cycle de pompe.

Dans ce scénario, l’acheteur utilise un objectif prudent de 20% d’économie d’eau plutôt qu’un objectif optimiste de 50%, car le nivellement des parcelles, les infiltrations de canal et l’efficacité des pompes sont inconnus avant la mise en service. Si le coût de référence du pompage et de la gestion de l’eau est de $7,500 par saison pour 63 ha, une réduction de 20% équivaut à environ $1,500 par saison, avant prise en compte des économies de main-d’œuvre, de la réduction de la sur-irrigation et du nombre moindre d’inspections d’urgence sur le terrain.

Analyse d’investissement EPC et structure tarifaire

La livraison clé en main EPC comprend l’ingénierie, l’approvisionnement, la construction, la mise en service, la formation des opérateurs, l’intégration cloud et une période d’assistance EPC de 1 an. Pour ce package 63 ha, SOLARTODO propose une fourniture FOB de $2,122 à $3,078, une livraison CIF de $2,214 à $3,211 et une solution clé en main EPC de $3,422 à $4,526, toutes les valeurs étant indiquées en USD.

Le coût EPC est supérieur au FOB d’environ $1,300 à $1,448 car la main-d’œuvre d’installation, l’ingénierie, l’assurance qualité, la configuration cloud, les contrôles d’étanchéité, la configuration de passerelle et la formation sur site sont inclus comme services séparés. Cette structure évite de gonfler les prix des composants et donne aux équipes achats une nomenclature plus claire pour l’audit et la comparaison d’appels d’offres.

Un modèle de ROI typique utilise les économies annuelles d’eau, d’énergie de pompage diesel ou réseau, de main-d’œuvre et de réduction du risque cultural. Si un site de 63 ha économise $1,500 à $2,400 par an grâce à un pompage réduit et à moins d’inspections manuelles, le retour sur investissement du système EPC de $3,422 à $4,526 est d’environ 1.4 à 3.0 ans, hors toute amélioration de rendement ou réduction de pénalité d’allocation d’eau.

Les conditions de paiement sont 30% d’acompte T/T plus 70% contre B/L, ou 100% L/C à vue pour les instruments bancaires approuvés. Le financement de projet peut être discuté pour les programmes supérieurs à $1,000K, et les équipes d’ingénierie ou d’achat peuvent demander un devis personnalisé en contactant [email protected] avec les cartes de terrain, le calendrier cultural, la méthode d’irrigation et la date d’installation cible.

Notes d’achat

Pour les appels d’offres, les acheteurs doivent confirmer si le champ de 63 ha est continu ou divisé en plusieurs parcelles, car 2 blocs séparés peuvent nécessiter une deuxième passerelle, une capacité solaire ajoutée ou du matériel de montage supplémentaire. Le package par défaut à 25 capteurs doit être considéré comme une conception de base, tandis que le placement final doit être ajusté après 1 visite de site, 1 inspection de canal et 1 test de signal mobile.

SOLARTODO recommande de documenter les tests de réception avec au moins 3 contrôles : données de capteurs visibles dans le tableau de bord, livraison des alertes confirmée par SMS/e-mail/application et récupération 4G vérifiée après une interruption réseau contrôlée. Pour plus de contexte sur l’agriculture alimentée par solaire, consultez le centre de connaissances SOLARTODO, et pour les énergies renouvelables dans les systèmes agroalimentaires, consultez le rapport IRENA et FAO décrivant comment les renouvelables soutiennent les objectifs d’énergie agricole et de sécurité alimentaire (énergie renouvelable IRENA pour les systèmes agroalimentaires).

Adéquation acheteur

Cette variante 63 ha convient aux riziculteurs, districts d’irrigation, contractants EPC, coopératives agricoles et programmes publics d’efficacité hydrique qui ont besoin de données auditables plutôt que de gadgets agricoles isolés. Les acheteurs comparant plusieurs systèmes d’agriculture intelligente doivent évaluer au moins 5 critères : densité de capteurs, couverture du niveau d’eau, indice de protection extérieur, capacité cloud/API et assistance locale à l’installation.

Le système ne revendique pas de déploiement client vérifié, de résultat gouvernemental approuvé ni d’augmentation de rendement garantie sans référence de projet fournie pour ce site spécifique. Il fournit plutôt une plateforme de surveillance alignée sur les normes, permettant aux opérateurs de mesurer la hauteur d’eau du riz, les conditions de zone racinaire, les précipitations et l’état des appareils alimentés par solaire sur 63 ha avec 25 capteurs de terrain et 1 flux de travail cloud.

Pour le contexte connexe sur l’architecture de surveillance, les acheteurs peuvent en savoir plus sur la conception IoT pour agriculture intelligente avant de spécifier la densité de capteurs, la topologie de communication et les critères de réception EPC. Pour naviguer dans le catalogue, consultez tous les produits Système de surveillance IoT pour agriculture intelligente ou configurez votre système en ligne en utilisant les paramètres de rizière 63 ha comme point de départ.
