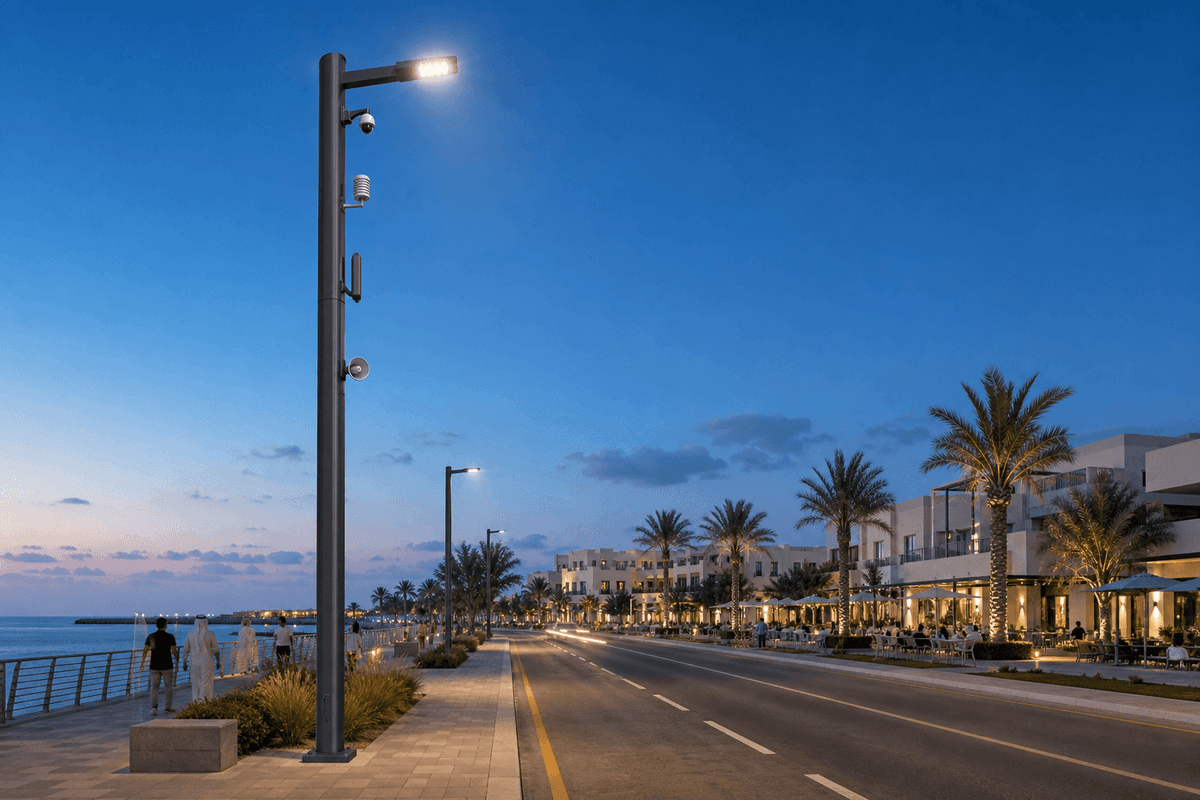

Poteau Intelligent 5-en-1 Standard de 10m — Système de Poteau Intelligent Intégré

Fournisseur : SOLARTODO | Énergie solaire / Stockage d'énergie / Éclairage intelligent / Tours de télécommunications et d'alimentation
Gamme de produits : Éclairage de rue intelligent (Poteau intelligent intégré)
Variante : Poteau Intelligent 5-en-1 Standard de 10m
Plage de prix : 12 000 $ – 16 000 $ par unité (fourniture et installation)

Aperçu du produit

Le Poteau Intelligent 5-en-1 Standard de 10m SOLARTODO est un poteau intelligent multifonction entièrement intégré, conçu pour les infrastructures routières urbaines, les zones piétonnes, les districts commerciaux et les environnements de campus. Avec une hauteur de montage de 10 mètres, le système regroupe cinq services urbains essentiels — éclairage de rue LED, surveillance alimentée par IA, surveillance environnementale, connectivité sans fil publique et système d'annonce publique/d'alerte d'urgence — sur un seul poteau en acier galvanisé structurellement optimisé. Cette convergence élimine la nécessité de déploiements d'infrastructure séparés, réduisant les coûts des travaux civils de 40 à 60 % par rapport à des systèmes autonomes équivalents, tout en diminuant la pollution visuelle qui caractérise les paysages urbains traditionnels.

Conçu conformément aux normes IEC 60598 (sécurité des luminaires), IEC 62722 (performance des luminaires LED) et EN 50556 (équipements d'éclairage routier), le 5-en-1 Standard est le modèle phare du portefeuille de villes intelligentes de SOLARTODO. Avec un espacement de poteaux recommandé de 35 mètres, un corridor de déploiement unique de 1 kilomètre nécessite environ 29 poteaux, offrant un éclairage routier LED homogène, une couverture vidéo AI 4K continue, des données de qualité de l'air en temps réel, une connectivité WiFi 6 pour plus de 500 utilisateurs simultanés par poteau, et une capacité d'annonce publique dans toute la zone — le tout géré depuis un tableau de bord cloud centralisé ou opéré de manière autonome via un calcul en périphérie embarqué.

Le marché mondial de l'éclairage de rue intelligent se développe à un taux de croissance annuel composé (CAGR) d'environ 15 %, soutenu par des mandats de durabilité municipale, des plans directeurs de villes intelligentes et la baisse des coûts des capteurs IoT et des processeurs en périphérie. Le Poteau 5-en-1 de 10m positionne les municipalités, les promoteurs immobiliers et les opérateurs d'infrastructure pour capitaliser sur cette tendance avec une plateforme éprouvée, conforme aux normes et testée sur le terrain.

Conception Structurelle & Mécanique

Le fût du poteau est fabriqué en acier structurel Q345B avec une épaisseur de paroi de 4 mm et fini par un processus de galvanisation à chaud qui dépose un revêtement de zinc d'au moins 85 µm, offrant une protection contre la corrosion dépassant 25 ans dans des environnements de catégorie C3 tels que définis par ISO 12944. Le rapport de conicité est de 11:1000 (diamètre extérieur réduisant d'environ 220 mm à la base à 76 mm à la pointe), optimisé pour la performance aérodynamique et l'élégance esthétique.

Une analyse structurelle réalisée selon EN 40-3-1 (poteaux en acier pour l'éclairage) confirme une résistance au vent de >150 km/h (équivalent à une charge de vent de retour de 50 ans dans la plupart des régions tempérées et subtropicales), avec un facteur de sécurité de 1,5 appliqué au cas de charge combinée de la pression du vent plus le poids mort des cinq modules intégrés. La base du poteau dispose d'une flasque d'ancrage à 4 boulons (boulons M30 de grade 8.8) pour un montage direct sur une fondation en béton armé. Le système de gestion des câbles intégré achemine tous les câblages inter-modules à travers un conduit interne, préservant un profil extérieur propre et protégeant les conducteurs de la dégradation UV et des dommages mécaniques.

Une porte d'accès classée IP66 à la base du poteau (environ 1,2 m au-dessus du sol) permet l'accès aux techniciens à l'unité de distribution d'énergie intelligente (PDU), à la passerelle de communication et aux terminaisons de câblage. La porte est sécurisée par un verrou à quart de tour en acier inoxydable pour prévenir tout accès non autorisé.

Module 1 — Luminaire de Rue LED (150 W)

Le module de luminaire est un luminaire de rue LED modulaire de 150 W offrant une efficacité lumineuse minimale de 170 lm/W, produisant un flux lumineux total de 25 500 lm. L'assemblage optique utilise des optiques de distribution asymétrique de type III, conformes au système de classification IESNA, fournissant un motif d'illuminance rectangulaire optimisé pour les routes à deux voies et les larges boulevards piétonniers. À une hauteur de montage de 10 mètres avec un espacement de poteaux de 35 mètres, le système atteint une illuminance moyenne maintenue d'environ 25–30 lux sur la surface de la route avec un ratio d'uniformité (Uo) de ≥ 0,40, répondant aux exigences de EN 13201-2 Classe de Route M3.

La source lumineuse LED est un ensemble de puces sur carte (COB) à haute densité avec une température de couleur corrélée (CCT) réglable de 3000 K à 6500 K par incréments de 500 K via l'interface de contrôle DALI-2, permettant aux municipalités de choisir un blanc chaud pour l'ambiance résidentielle ou un blanc froid pour les zones commerciales à haute visibilité. L'indice de rendu des couleurs (IRC) est ≥ 80 Ra, garantissant une perception des couleurs précise tant pour les piétons que pour les caméras de surveillance. La durée de vie nominale de l'ampoule dépasse 100 000 heures à L70 (maintien des lumens ≥ 70 % à la fin de vie), correspondant à plus de 22 ans de fonctionnement à 12 heures par nuit.

Le boîtier du luminaire est en aluminium moulé sous pression (alliage ADC12) avec un dissipateur de chaleur intégré, atteignant une température de jonction inférieure à 65°C dans des conditions ambiantes extrêmes de 45°C. La lentille en verre borosilicaté trempé est classée IK08 (résistance aux chocs) et IP66 (protection contre la poussière et l'eau). Le luminaire est certifié selon IEC 60598-2-3 (luminaires d'éclairage de rue) et porte les marques CE et CB.

Module 2 — Caméra de Surveillance PTZ AI 4K

Le module de surveillance intégré est une caméra PTZ (Pan-Tilt-Zoom) Ultra HD 4K avec une résolution de capteur native de 8 mégapixels (3840 × 2160). La caméra dispose d'un zoom optique 20× (plage de longueur focale : 5,7–114 mm, f/1,6–f/4,4) et d'une plage de rotation continue de 360° avec une plage d'inclinaison de −15° à +90°, permettant aux opérateurs de surveiller tout point dans un rayon d'environ 80 mètres autour du poteau sans angles morts.

L'inférence AI embarquée — exécutée sur un NPU (Unité de Traitement Neural) dédiée avec 4 TOPS de calcul — permet la détection et la classification en temps réel des humains, des véhicules (voitures, motos, camions, vélos) et des objets. Les analyses prises en charge incluent le comptage de piétons, l'estimation de la vitesse des véhicules, la détection de flânerie, l'analyse de la densité de la foule et la reconnaissance automatique des plaques d'immatriculation (ALPR) avec une précision ≥ 95 % à des vitesses allant jusqu'à 120 km/h. Toutes les inférences s'exécutent localement en périphérie, réduisant la consommation de bande passante en amont de jusqu'à 70 % par rapport aux architectures de traitement uniquement dans le cloud.

Pour le fonctionnement nocturne, la caméra intègre un ensemble d'illuminateurs infrarouges (IR) avec une portée effective de 50 mètres dans l'obscurité totale (0 lux), commutant automatiquement entre les modes couleur et monochrome via un filtre IR intégré. Le boîtier de la caméra est classé IP67 et IK10, et l'unité est certifiée selon IEC 62676-1 (systèmes de vidéosurveillance pour des applications de sécurité). La plage de température de fonctionnement est de −40°C à +60°C.

Module 3 — Suite de Capteurs Environnementaux

Le module de surveillance environnementale intègre huit canaux de capteurs dans un seul boîtier étanche classé IP65, mesurant les paramètres suivants en continu à des intervalles d'une minute :

Les données des capteurs sont transmises à la plateforme IoT de la ville via LoRaWAN (Classe C, SF7–SF12, 868/915 MHz) avec un intervalle de liaison montante configurable. Le module prend également en charge RS-485 / Modbus RTU pour une intégration directe avec des systèmes SCADA tiers. Des certificats d'étalonnage traçables aux normes de métrologie nationales sont fournis avec chaque unité, et le module prend en charge la réétalonnage sur le terrain sans accès au sommet du poteau via un port d'étalonnage au niveau du sol.

Module 4 — Point d'Accès WiFi 6

Le module intégré de point d'accès WiFi 6 (IEEE 802.11ax) fournit une connectivité sans fil double bande (2,4 GHz et 5 GHz) avec un débit maximal combiné de 5,4 Gbps (574 Mbps sur 2,4 GHz + 4800 Mbps sur 5 GHz). Le point d'accès prend en charge OFDMA (Accès Multiple par Division de Fréquence Orthogonale) et MU-MIMO (8×8 en aval, 4×4 en amont), permettant de servir simultanément plus de 500 utilisateurs par poteau avec un débit par utilisateur maintenu de ≥ 10 Mbps dans des conditions de charge urbaine typiques.

Le point d'accès fonctionne en mode de sécurité WPA3-Enterprise et prend en charge l'authentification 802.1X, permettant une intégration transparente avec les systèmes de gestion d'identité municipaux. L'unité comprend un injecteur PoE++ (802.3bt) intégré pour alimenter les appareils en périphérie connectés, et un modem de secours 4G/5G (Cat-20 LTE, prenant en charge le 5G NR sub-6 GHz) assure une connectivité continue même en cas d'interruptions de la liaison fibre. La capacité de liaison montante est jusqu'à 2 Gbps via le modem 5G intégré. Le module est certifié selon les normes FCC Part 15, CE RED et IC.

Module 5 — Système PA avec Appel d'Urgence SOS

Le module Système d'Annonce Publique (PA) et Communication d'Urgence se compose de deux haut-parleurs à corne étanches de 30 W (réponse en fréquence : 300 Hz – 10 kHz, SPL : 110 dB à 1 m) et d'une unité d'intercom SOS bidirectionnelle avec un bouton-poussoir en acier inoxydable résistant au vandalisme et une fonction de réponse automatique liée à la vidéosurveillance. Le système PA prend en charge à la fois les diffusions programmées (par exemple, annonces de circulation, signaux horaires) et les diffusions d'urgence prioritaires initiées depuis le centre d'opérations de la ville, avec une latence de moins de 500 ms entre le déclenchement et la sortie audible.

L'intercom SOS se connecte via SIP/VoIP sur la liaison 4G/5G du poteau au centre de dispatch d'urgence de la ville, avec un marquage automatique de la localisation GPS de chaque appel. Le système est compatible avec les exigences de EN 50518 (centres de réception de surveillance et d'alarme). Un feu clignotant LED bleu intégré au panneau SOS s'active automatiquement lorsqu'un appel est passé, fournissant un signal de détresse visible aux intervenants à proximité. L'ensemble du module PA/SOS est classé IP66 et IK10.

Architecture Énergétique & de Contrôle

Tous les cinq modules sont alimentés par une source AC 220/380V via l'unité de distribution d'énergie intelligente (PDU) interne du poteau. La PDU fournit un mesurage par module avec une précision de ±1 % (conforme à IEC 62053-21), un contrôle à distance des disjoncteurs, et une protection contre les surtensions classée à 20 kA (Type 2, selon IEC 61643-11). La consommation totale d'énergie installée du 5-en-1 Standard est d'environ 280 W (150 W LED + 25 W caméra + 15 W capteurs + 50 W point d'accès WiFi + 40 W PA/SOS + 10 W overhead du contrôleur intelligent).

Le contrôleur intelligent (ARM Cortex-A55, quad-core, 1,8 GHz) exécute le firmware SOLARTODO EdgeOS, gérant les horaires de gradation adaptative (0–100 % par étapes de 1 % via DALI-2), l'agrégation des données des capteurs, le routage des flux vidéo et les mises à jour de firmware OTA (over-the-air) pour tous les modules. Le contrôleur communique avec la plateforme de gestion de la ville via MQTT sur TLS 1.3 et prend en charge REST API et ONVIF Profile S/T pour l'intégration tierce. Un module UPS (optionnel, 24 V / 20 Ah LiFePO₄) fournit jusqu'à 4 heures de fonctionnement de secours pour les modules critiques (caméra, SOS, contrôleur) pendant les pannes de réseau.

Efficacité Énergétique & Durabilité

Comparé à un éclairage de rue conventionnel à sodium haute pression (HPS) de 250 W, le luminaire LED de 150 W offre une illuminance routière équivalente ou supérieure tout en consommant 40 % d'énergie en moins. Sur une durée de vie de conception de 25 ans avec un fonctionnement de 12 heures/nuit, chaque poteau permet d'économiser environ 5 475 kWh d'électricité, ce qui équivaut à éviter 2,7 tonnes d'émissions de CO₂ (basé sur un facteur d'émission de réseau moyen de 0,49 kg CO₂/kWh). La capacité de gradation adaptative — réduisant la sortie à 30 % pendant les heures de faible circulation tard dans la nuit — peut étendre les économies d'énergie à 60 % par rapport à la référence HPS.

Le poteau en acier galvanisé à chaud et le boîtier en aluminium du luminaire sont entièrement recyclables en fin de vie. Les modules LED sont conçus pour un remplacement sans outil, prolongeant la durée de vie utile de la structure du poteau bien au-delà de l'objectif de conception de 25 ans. La chaîne d'approvisionnement de SOLARTODO pour cette gamme de produits détient la certification de gestion environnementale ISO 14001:2015.

Conformité & Certifications

Résumé des Spécifications Techniques

Questions Fréquemment Posées

Q1 : Quels travaux civils sont nécessaires pour l'installation, et combien de temps prend un déploiement typique ?

Chaque poteau nécessite une fondation en béton armé (typiquement 600 mm × 600 mm × 1 200 mm de profondeur, avec quatre boulons d'ancrage M30 coulés en place) et un conduit enterré pour le câble d'alimentation du réseau. La préparation de la fondation prend généralement un jour de travail par poteau en utilisant un équipement d'excavation standard. L'érection du poteau, la mise en service des modules et l'intégration au réseau nécessitent un à deux jours supplémentaires par poteau, selon les conditions du site. Pour un corridor de 10 poteaux, une équipe de deux personnes avec un camion-grue peut généralement compléter l'installation et la mise en service complètes en cinq à sept jours de travail.

Q2 : Comment le système est-il géré à distance, et quelle connectivité est requise au centre d'opérations ?

Le contrôleur SOLARTODO EdgeOS communique avec la plateforme de gestion cloud via MQTT sur TLS 1.3, nécessitant uniquement une connexion Internet standard au centre d'opérations. La plateforme fournit un tableau de bord web (accessible depuis n'importe quel navigateur moderne) pour le suivi en temps réel de l'état des luminaires, des lectures des capteurs, des flux de caméra (via RTSP/ONVIF), de la consommation d'énergie par module et des alarmes système. Des points de terminaison REST API sont disponibles pour l'intégration avec des systèmes d'exploitation de ville tiers (COS) ou des plateformes SIG. Aucun matériel dédié n'est requis au centre d'opérations au-delà d'un poste de travail standard.

Q3 : Le système peut-il fonctionner pendant une panne de courant du réseau ?

La configuration standard 5-en-1 est alimentée par le réseau et n'inclut pas de secours par batterie. Un module UPS optionnel de 24 V / 20 Ah LiFePO₄ peut être spécifié au moment de la commande, fournissant jusqu'à quatre heures de puissance de secours pour la caméra, l'intercom SOS, le contrôleur intelligent et le lien de capteur LoRaWAN — les quatre fonctions les plus critiques pendant une urgence. Le luminaire LED et le point d'accès WiFi ne sont pas alimentés en mode de secours pour économiser de l'énergie. Pour les déploiements entièrement hors réseau, SOLARTODO propose une variante solaire + batterie avec un panneau solaire bifacial de 400 W et un stockage LiFePO₄ de 5 kWh.

Q4 : Quelles mesures de cybersécurité protègent le système intégré ?

Le contrôleur intelligent impose une segmentation du réseau entre le réseau de technologie opérationnelle (OT) (bus DALI des luminaires, Modbus des capteurs) et le réseau informatique (gestion du point d'accès WiFi, gestion de la caméra, cloud MQTT). Toutes les communications cloud utilisent TLS 1.3 avec authentification par certificat mutuel. Le point d'accès WiFi fonctionne en mode WPA3-Enterprise avec 802.1X. Les flux de caméra sont chiffrés de bout en bout en utilisant H.265 avec AES-128. Les mises à jour de firmware OTA sont signées avec RSA-4096 et vérifiées avant installation. Le système est conforme à la norme de cybersécurité ETSI EN 303 645 pour les dispositifs IoT grand public et est compatible avec les directives de sécurité des systèmes de contrôle industriel NIST SP 800-82.

Q5 : Quelle est la couverture de garantie, et que comprend le programme de maintenance ?

SOLARTODO fournit une garantie complète de 5 ans couvrant tous les cinq modules intégrés contre les défauts de fabrication et les pannes prématurées dans des conditions d'exploitation normales. Le luminaire LED bénéficie d'une garantie de maintien de lumens de 10 ans supplémentaire (L70 à 100 000 heures). Le programme de maintenance standard comprend une visite de maintenance préventive annuelle par poteau (nettoyage des surfaces optiques, réétalonnage des capteurs, mises à jour du firmware, vérification du couple des fixations mécaniques) et une surveillance à distance 24/7 avec un SLA de réponse de 4 heures pour les alarmes critiques. Des forfaits de garantie prolongée (jusqu'à 10 ans) et des contrats de maintenance complète (y compris la maintenance corrective avec réponse sur site le jour ouvrable suivant) sont disponibles sur demande.

Tarification & Liste des Matériaux

Remarque : Les prix sont indicatifs pour l'achat d'une seule unité. Des remises de volume de 8 à 15 % s'appliquent pour les commandes de 20 unités ou plus. Le prix final est soumis à une enquête sur site, aux droits d'importation locaux et aux taxes applicables.

À propos de SOLARTODO

SOLARTODO est un fournisseur mondial de systèmes d'énergie solaire, de solutions de stockage d'énergie, d'infrastructures d'éclairage intelligent et de tours de télécommunications et d'alimentation. Avec des installations de fabrication certifiées ISO 9001:2015 et ISO 14001:2015, SOLARTODO sert les gouvernements municipaux, les développeurs d'infrastructure et les opérateurs de télécommunications dans plus de 40 pays. La gamme de produits d'éclairage de rue intelligent de l'entreprise — allant des configurations de base 3-en-1 (3 500 $/unité) aux poteaux 5G entièrement intégrés (48 000 $/unité) — offre un chemin évolutif pour les villes à chaque étape de leur parcours vers une ville intelligente.

Sources de données : IEC 60598, IEC 62722, EN 50556, EN 13201-2, IEC 62676-1, spécification IEEE 802.11ax ; taux de croissance du marché provenant du rapport sur le marché de l'éclairage de rue intelligent de MarketsandMarkets 2025 ; facteur d'émission de CO₂ provenant de l'IEA World Energy Outlook 2024 (intensité moyenne du réseau mondial).
