Poteau intelligent d’entrée de tunnel 10m - LED 200W 4-en-1

Le 10m Tunnel Entrance Smart Pole est un système d’éclairage public intelligent 4-en-1 intégré conçu pour les applications d’éclairage d’entrée de tunnel et de mise en seuil, là où une transition rapide de la luminance, la prise en compte de l’environnement et la surveillance du trafic sont nécessaires dans un mât octogonal en acier compact de 10m. Cette configuration combine 1 × luminaire LED 200W, 1 × caméra IA, 1 × capteur environnemental et 1 × écran LED, avec un objectif de conception de 300 lux dans la zone d’approche critique, une protection contre les intrusions IP66, et une durée de vie structurelle conçue pour 25 ans. Pour les projets EPC, le prix installé se situe dans une fourchette de USD 1,800-2,200 par unité, ce qui en fait une alternative rentable aux déploiements routiers multi-éléments.

Dans les infrastructures de tunnel, la qualité d’éclairage au cours des premiers 30-100m de la zone d’entrée influence directement l’adaptation du conducteur, la reconnaissance des objets et la distance d’arrêt, en particulier lorsque la lumière du jour extérieure dépasse 5,000-20,000 lux tandis que la luminance à l’intérieur du tunnel peut être inférieure à 100-300 lux. Selon la pratique d’éclairage des tunnels de la CIE, les exigences de sécurité des luminaires IEC 60598 et les recommandations de performance LED IEC 62722, les systèmes d’éclairage d’entrée doivent fournir un flux stable, maîtriser l’éblouissement et assurer une gestion thermique robuste. Ce mât intelligent répond à ces exigences grâce à un module LED de 200W à 170 lm/W, soit environ 34,000 lumens, tout en consolidant les fonctions de supervision et d’information qui nécessiteraient autrement 3-4 équipements routiers distincts.

Positionnement produit et configuration

Ce modèle appartient à la gamme Smart Streetlight (10-in-1 Multi-function Pole), mais la variante actuelle est optimisée comme un mât d’entrée de tunnel 4-en-1, plutôt que comme un mât complet 10-in-1 pour boulevards. La structure utilise un mât en acier galvanisé conique à section octogonale avec une protection extérieure en fluorocarbone, une hauteur nominale de 10m et une résistance au vent évaluée à 150 km/h. Par rapport à une configuration classique de support d’éclairage de tunnel utilisant 1 mât d’éclairage standard + 1 mât CCTV séparé + 1 mât de capteur indépendant + 1 cadre de signalisation en bord de route, cette conception intégrée peut réduire d’environ 50-75% le nombre de fondations en bord de route, diminuer la longueur de tranchée de 20-35% et simplifier la planification de maintenance préventive de 4 familles d’actifs à 1.

Pour les acheteurs qui comparent des options sur l’ensemble du portefeuille, ce modèle tunnel est un SKU d’infrastructure ciblé basé sur l’architecture historique de mât intelligent octogonal, et non sur le 12m EV-charging flagship ni sur le mât cylindrique Ø219mm CIGS à intégration affleurante. Cette distinction est importante car les portails de tunnel privilégient généralement une illuminance élevée, la visibilité des caméras, la résistance à la corrosion et la fiabilité alimentée par utilité, plutôt que la recharge EV ou un design urbain décoratif. Les acheteurs peuvent Voir tous les produits Smart Streetlight (10-in-1 Multi-function Pole) pour comparer les configurations de mâts intelligents 6m, 8m, 10m et 12m, ou Configurer votre système en ligne pour les exigences spécifiques au site en matière de lumens, capteurs et communications.

Pourquoi l’éclairage d’entrée de tunnel nécessite une intégration intelligente

Les entrées de tunnel font partie des environnements d’éclairage routier les plus exigeants, car le défi d’adaptation visuelle évolue minute par minute et selon les saisons. En conditions de forte luminosité en journée, le rapport de luminance entre la route ouverte et le seuil du tunnel peut dépasser 10:1, voire 20:1, augmentant le risque de l’effet dit de « trou noir ». Une solution d’éclairage intelligente de 300 lux à une hauteur de montage de 10m est donc pratique pour les tunnels urbains secondaires, les passages sous voie, les tunnels logistiques industriels et les couloirs d’accès municipaux où les opérateurs ont besoin d’une visibilité de seuil plus forte que ce que peut offrir un mât routier standard de 30-80 lux.

La caméra intégrée et le capteur environnemental aident également les opérateurs à corréler les conditions de visibilité avec la qualité de l’air et les événements de trafic. Par exemple, des données PM2.5, PM10, NO2, O3, température, humidité, bruit et vitesse du vent peuvent être échantillonnées à des intervalles aussi courts que 1-60 secondes, tandis que la caméra IA peut fournir une vidéo 4K, un zoom optique 20x et une vision nocturne IR 50m pour la vérification d’incidents. Concrètement, cela signifie qu’un seul mât peut soutenir à la fois l’éclairage et la prise de décision opérationnelle à l’entrée du tunnel, là où les congestions de véhicules, l’accumulation d’échappement et le risque de condensation atteignent souvent leur pic dans les premiers 50m.

Architecture du système

L’architecture du système repose sur un mât intelligent alimenté par le réseau, avec une topologie de charge modulaire et des communications centralisées. Le luminaire LED 200W constitue la charge électrique principale, tandis que la caméra, le capteur environnemental et l’écran LED sont des modules secondaires à faible consommation, gérés via une distribution intelligente intégrant une protection contre les surtensions, des disjoncteurs et des liaisons de communications. La puissance d’entrée typique est AC 220V/380V, selon la conception du réseau régional, avec des communications 4G/5G + LoRaWAN disponibles pour la télémétrie distante, les alarmes et les mises à jour firmware. Une stratégie de contrôle intégrée standard peut réduire la consommation d’énergie de 30-50% par rapport à une approche d’éclairage tunnel HID non dimmable, notamment lorsque la gradation nocturne et le fonctionnement déclenché par événement sont activés, conformément aux résultats d’efficacité énergétique publiés par IEA et NREL sur les systèmes d’éclairage extérieur connectés.

D’un point de vue génie civil et génie électrique, l’utilisation de 1 mât, 1 fondation et 1 point d’entrée de câble réduit l’encombrement en bord de route et facilite la coordination avec les équipes SCADA du tunnel, la gestion du trafic et l’éclairage municipal. La géométrie en acier octogonal améliore la rigidité torsionnelle par rapport à certaines alternatives en tube rond à paroi mince dans la classe 8-10m, tandis que la galvanisation à chaud et le revêtement fluorocarbone renforcent la résistance à la corrosion à long terme sous l’humidité, le sel de voirie et l’exposition aux gaz d’échappement. Les interfaces du luminaire et du module sont conçues conformément à IEC 60598, tandis que la pratique d’intégration du mât intelligent s’aligne avec EN 50556 pour les infrastructures urbaines connectées.

Spécifications techniques et logique de performance

Au cœur de ce produit se trouve un luminaire LED 200W délivrant environ 34,000 lumens avec une efficacité de 170 lm/W. À une hauteur de montage de 10m, cette sortie convient à une couverture ciblée de 300 lux dans la zone d’entrée lorsqu’elle est associée à une répartition de faisceau, un espacement et une géométrie de chaussée appropriés. L’éclairement effectivement maintenu dépend du recul du mât, de la projection de bras, de la largeur de route, de la réflectance des surfaces et du facteur de maintenance ; toutefois, la classe 200W est largement utilisée lorsque les opérateurs ont besoin d’une visibilité de seuil nettement supérieure à celle qu’un luminaire urbain de collecte standard de 60-120W peut fournir.

Le module caméra est spécifié comme une caméra PTZ IA 4K avec jusqu’à un zoom optique 20x et une vision nocturne IR 50m, permettant aux opérateurs d’identifier les véhicules à l’arrêt, les empiètements de voie ou le personnel de maintenance près du portail. Le capteur environnemental prend en charge au moins 8 paramètres, dont PM2.5, PM10, O3, NO2, le bruit, la température, l’humidité et la vitesse du vent, ce qui est précieux car la sécurité à l’approche du tunnel est affectée non seulement par l’illumination, mais aussi par les niveaux de particules en suspension, les conditions de brouillard et le comportement du vent de travers. L’écran LED ajoute une couche d’information locale pour les avertissements, les notifications de maintenance ou les messages directionnels visibles dans une zone routière courte d’environ 20-80m, selon le pas de pixels, la luminosité et l’angle de vue.

Supervision cloud et contrôle intelligent

Le mât intelligent peut être connecté à une plateforme cloud pour une supervision centralisée sur 1 site ou 100+ sites, selon l’échelle du projet. Grâce aux communications 4G/5G + LoRaWAN, les opérateurs peuvent suivre l’état des lampes, les anomalies d’alimentation, la santé de la caméra et les valeurs des capteurs, ainsi que le contenu de l’écran depuis un tableau de bord unifié. Les fonctions typiques incluent des alarmes en temps réel en 5-30 secondes, une gradation programmée par tranche horaire, des alertes basées sur des seuils pour PM2.5 ou NO2, et la génération de tickets de maintenance. Pour les opérateurs d’infrastructures gérant plusieurs portails de tunnel, cela peut réduire le temps de localisation des pannes de 40-60% par rapport à des inspections basées sur des patrouilles manuelles.

Un mât intelligent connecté au cloud prend également en charge la conservation des données et l’analyse des tendances. Sur 12 mois, les opérateurs peuvent comparer la qualité de l’air à l’entrée du tunnel, le temps de fonctionnement de l’éclairage et la fréquence des incidents afin d’optimiser les cycles de nettoyage, la coordination de la ventilation et les calendriers de gradation des lampes. Des études de IEA, IRENA et BloombergNEF montrent de manière cohérente que la surveillance numérique améliore l’utilisation des actifs et réduit l’OPEX dans les systèmes d’infrastructure distribués en permettant une maintenance prédictive plutôt qu’un remplacement réactif. Pour les utilisateurs ayant besoin de conseils de mise en œuvre, ils peuvent en savoir plus sur le sujet et aussi en savoir plus sur le sujet pour des références plus larges sur l’éclairage intelligent et les infrastructures énergétiques.

Scénario d’application : modernisation d’un passage sous voie urbain et d’un portail de tunnel

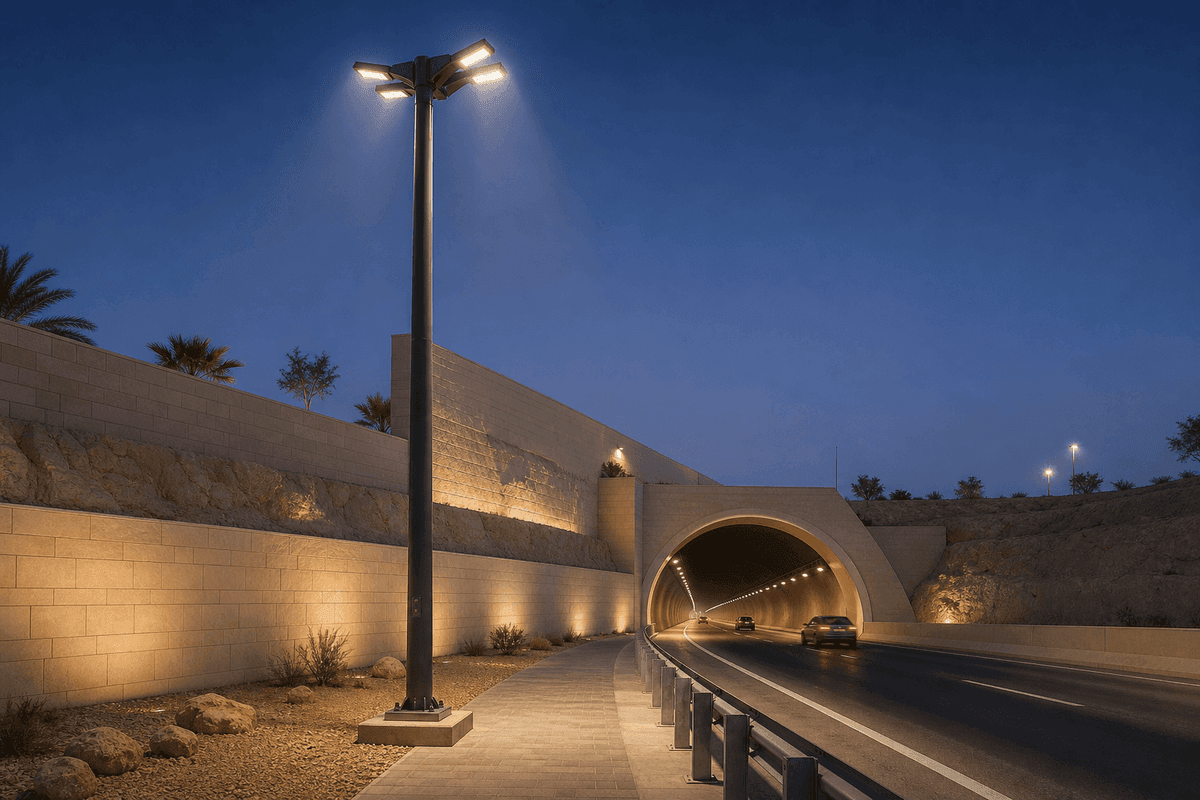

Un opérateur municipal de transport, dans une zone climatique de type MENA, a modernisé 24 points d’entrée de tunnel sur un réseau de contournement de rocade en utilisant des mâts intelligents de la classe 10m. Avant la modernisation, chaque entrée utilisait 1 luminaire HPS conventionnel 250W, 1 mât CCTV séparé et des contrôles périodiques de qualité de l’air à la main tous les 7 jours. Après remplacement de l’ensemble par des mâts intelligents intégrés 200W LED, l’opérateur a obtenu une réduction estimée de 20% de la puissance d’éclairage connectée, environ 45% de baisse de la consommation énergétique nocturne grâce à la gradation, ainsi qu’une réduction des interfaces civiles en bord de route de 72 structures à 24 structures.

Les gains opérationnels ont également été significatifs. Le temps de vérification des incidents est passé d’environ 15 minutes à moins de 3 minutes, car la salle de contrôle pouvait récupérer immédiatement une vidéo 4K et des données environnementales en temps réel après une alarme. Les interventions de maintenance ont diminué d’environ 30% au cours des 12 premiers mois, car les pannes de lampes, les défaillances de communication et les dérives des capteurs pouvaient être identifiées à distance. Dans des environnements où la fermeture de voie peut coûter plusieurs centaines de dollars par heure, réduire ne serait-ce que 1 à 2 interventions inutiles par mois et par tunnel peut améliorer de façon tangible le coût total de possession.

Comparaison avec des alternatives conventionnelles

Par rapport à une configuration classique d’entrée de tunnel utilisant un luminaire HPS 250W ou un luminaire 400W à halogénures métalliques, ce mât intelligent 200W LED peut réduire la consommation d’énergie au niveau du luminaire d’environ 20-50%, selon le type de lampe de référence, les pertes de ballast et la stratégie de gradation. Les systèmes HID nécessitent aussi généralement des remplacements plus fréquents, avec des cycles de maintenance utiles souvent autour de 12,000-24,000 heures, tandis que des systèmes LED de qualité peuvent viser 50,000-100,000 heures avec un contrôle thermique approprié. Cet écart peut réduire les interventions de maintenance de 50% ou plus sur une période de 10 ans.

Par rapport au déploiement de 4 dispositifs routiers distincts, le mât intelligent intégré réduit la duplication des éléments en acier, des conduits et des fondations. Il réduit également le nombre d’obstacles visibles en bord de route, ce qui est pertinent dans la géométrie contrainte d’approche de tunnel où les zones dégagées, les barrières anti-choc et les couloirs utilitaires sont limités. Du point de vue de l’approvisionnement, l’intégration simplifie la coordination fournisseur de 4 contrats à 1, tandis que du point de vue EPC, elle réduit la séquence d’installation de plusieurs équipes vers un flux de travail plus standardisé. Ces avantages sont particulièrement pertinents pour les applications de tunnels municipaux, industriels, aéroportuaires et logistiques, avec des tailles de projet de 10-250 mâts.

Normes, conformité et base d’ingénierie

Ce produit est conçu autour de normes reconnues en éclairage extérieur et en infrastructures intelligentes. La conception du luminaire s’appuie sur IEC 60598 pour les luminaires et IEC 62722 pour les performances des luminaires LED, tandis que l’intégration du mât intelligent suit les principes EN 50556 pour l’équipement urbain connecté. La protection électrique et l’intégration des modules peuvent être spécifiées selon les exigences locales du réseau et de l’autorité routière, avec une protection contre les surtensions, la mise à la terre et la coordination des disjoncteurs sélectionnées en fonction de la tension du projet et de l’exposition à la foudre. L’objectif d’enveloppe est IP66, et la plage de température de fonctionnement est -40°C à +55°C, couvrant la plupart des climats d’entrée de tunnel, des hivers continentaux aux étés chauds en désert.

Pour les acheteurs qui élaborent des dossiers d’appel d’offres, il est utile d’aligner les allégations de performance avec des références indépendantes. NREL a documenté à plusieurs reprises les avantages en efficacité et en pilotabilité de l’éclairage routier LED moderne. IEA et IRENA ont toutes deux mis en avant la digitalisation comme contribution clé à l’efficacité des infrastructures. Les analyses de marché de BloombergNEF et Wood Mackenzie indiquent une baisse continue des coûts du matériel connecté et une demande croissante pour des actifs d’éclairage multifonctionnels dans les corridors de transport. Ces références étayent le business case des mâts intégrés lorsque la disponibilité, la visibilité des données et la réduction de la main-d’œuvre terrain sont aussi importants que la simple sortie en lumens.

Analyse d’investissement EPC et structure de prix

Pour ce produit, EPC signifie un périmètre de livraison complet qui inclut typiquement l’ingénierie, l’approvisionnement, la construction, l’installation, les tests, la mise en service et un support de garantie d’1 an. L’ingénierie couvre l’implantation du mât, la vérification des charges, les schémas de câblage et les plans d’installation. L’approvisionnement inclut le mât, le luminaire LED 200W, la caméra, le capteur environnemental, l’écran LED et les accessoires électriques. La construction inclut la coordination de l’interface de fondation, le levage, la terminaison de câbles et la mise en route du système. La mise en service inclut des tests fonctionnels pour l’éclairage, les communications, le streaming caméra, les contrôles d’étalonnage du capteur et le fonctionnement de l’écran.

Niveaux de prix

Calendrier de remise sur volume

Un modèle ROI simple illustre la valeur. Si une solution conventionnelle d’entrée de tunnel utilise un luminaire HPS 250W plus du matériel CCTV et capteur séparé, la consommation énergétique annuelle peut dépasser l’alternative LED intégrée d’environ 175-350 kWh par mât, selon le temps de fonctionnement et la gradation. À un tarif d’électricité de USD 0.12/kWh, cela représente USD 21-42 par an d’économies directes sur l’éclairage uniquement. En incluant la réduction de la maintenance, moins d’actifs civils et une baisse du temps de contrôle, les économies annuelles d’exploitation peuvent atteindre USD 120-260 par mât, ce qui implique un temps de retour sur investissement incrémental approximatif de 3-6 ans par rapport à des systèmes historiques fragmentés, selon les conditions du site et les coûts de main-d’œuvre.

Les conditions de paiement sont généralement 30% acompte T/T + 70% contre B/L, ou 100% L/C à vue pour les transactions qualifiées. Pour les projets au-delà de USD 1,000,000, un financement échelonné et des structures commerciales basées sur des jalons peuvent être disponibles selon la juridiction et la revue de crédit. Pour la tarification projet, la revue BOQ ou le support d’appel d’offres, les acheteurs peuvent demander une cotation personnalisée ou contacter directement [email protected].

Notes d’approvisionnement pour les acheteurs B2B

Pour les entrepreneurs EPC, les consultants et les acheteurs municipaux, les principales variables qui influencent le prix final sont l’épaisseur de paroi du mât, la conception des fondations, la spécification de la caméra, la taille de l’écran et le pack communications. Un mât octogonal standard de 10m avec 200W LED, 1 caméra, 1 capteur environnemental et 1 écran LED se situe dans la tranche de coût smart infrastructure inférieure à moyenne, bien en dessous des mâts premium 10-in-1 qui incluent WiFi, audio public, recharge EV et serveurs edge. Cela rend la variante actuelle adaptée aux projets où la sécurité et la surveillance sont obligatoires, tout en maintenant une discipline CAPEX stricte.

D’un point de vue cycle de vie, l’architecture intégrée facilite aussi la planification des pièces de rechange. Au lieu de stocker des équipements de support séparés pour 3-4 familles d’actifs, les opérateurs peuvent standardiser autour d’une plateforme de mât unique et d’un ensemble limité de modules. Cette approche peut réduire le nombre de références SKU en entrepôt de 25-40% et simplifier la formation des techniciens sur un programme de déploiement de 1-2 trimestres. Pour les organisations qui prévoient des mises à niveau par étapes, il est pratique de commencer par 10-20 mâts, de valider l’intégration cloud et les performances d’éclairage, puis de passer à 50+ mâts selon la structure de remise sur volume.

Conclusion

Le 10m Tunnel Entrance Smart Pole est un produit d’infrastructure ciblé qui combine un éclairage d’entrée à 300 lux, une sortie LED de 34,000 lumens, une surveillance IA 4K, une détection environnementale à 8 paramètres et un affichage d’information LED dans un seul mât intelligent octogonal IP66 de 10m. Par rapport aux équipements routiers conventionnels fragmentés, il peut réduire la consommation d’énergie de 20-50%, diminuer les interventions de maintenance de 30-50% et simplifier l’installation civile en consolidant 4 fonctions dans une seule structure. Pour les portails de tunnel, les passages sous voie, les routes d’accès industrielles et les corridors de transport, il fournit une solution d’éclairage intelligent techniquement fondée et rationnelle en coût, appuyée par une conception conforme aux normes et prête pour une livraison EPC.
