Mât intelligent de 12 m avec station d'accueil pour drones (Sky Hub) - Conception axée sur l'éclairage intelligent

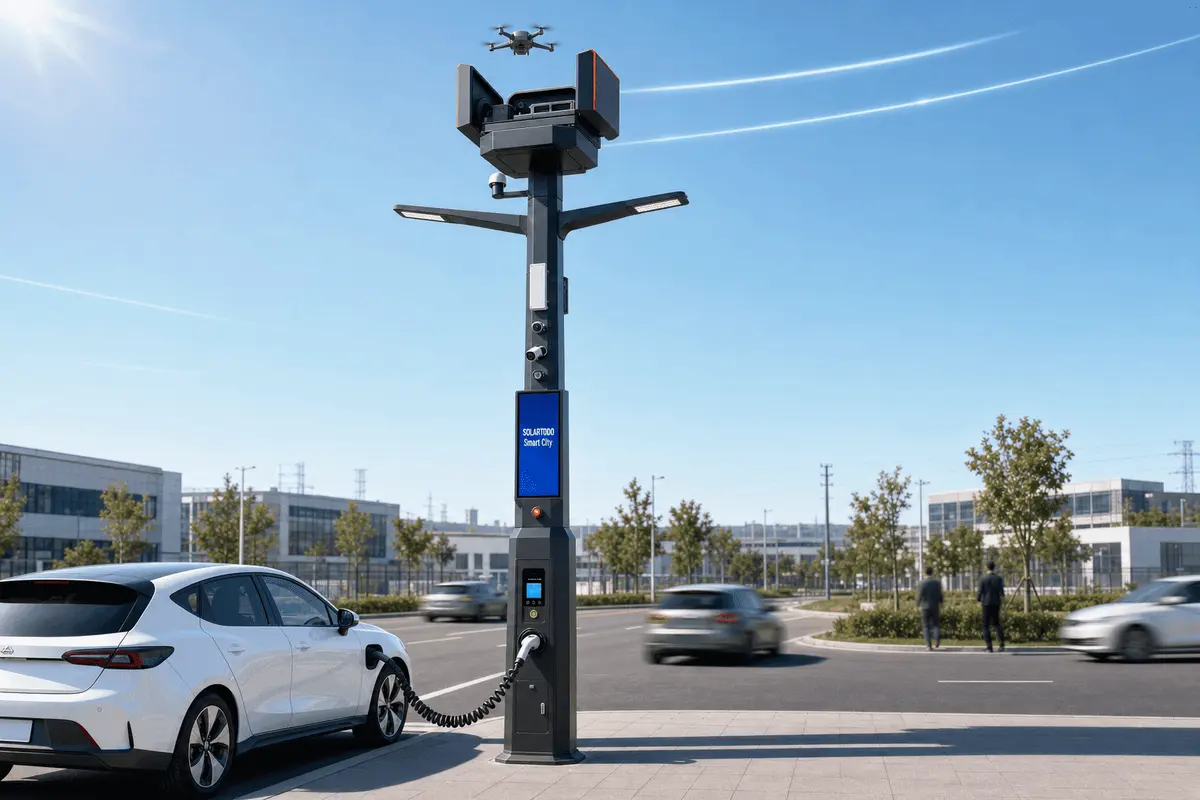

Le 12m Smart Pole avec Drone Dock (Sky Hub) est un système d’éclairage public intelligent avant tout qui combine 12m d’éclairage routier, un hangar à drones monté en tête de 1000×1000×1000mm, 2×80W de luminaires LED, 22kW de recharge AC pour VE, une vidéosurveillance 4MP, un calcul edge IA de 8–275 TOPS et une connectivité WiFi 6 dans un seul mât conçu. Contrairement à une tour d’atterrissage de drone “nu” ou à un mât treillis télécom, cette variante est construite autour d’une structure conforme d’éclairage public : un corps en acier conique à 8 pans, dimensionné de Ø450mm à la base à Ø150mm en partie haute, avec une partie inférieure de 2,2m formée sans rupture comme l’armoire de recharge VE, dans une seule structure soudée en continu.

Cette architecture intégrée réduit l’encombrement en bord de route en consolidant 10+ couches fonctionnelles dans une seule emprise de mât, tout en conservant le rôle central de l’éclairage public avec un flux nominal de 24 000 lumens issu d’une puissance LED totale de 160W à 150 lm/W. Le drone dock est un module d’amélioration monté sur la platine supérieure, à l’emplacement où se trouverait normalement un capuchon de type balise aérienne, et il prend en charge un quadricoptère <6kg avec une recharge automatique par 500W via patins de contact et un cycle de réalimentation de 25–40 minutes. Pour les municipalités, parcs industriels, campus et couloirs logistiques, cela signifie qu’un seul actif peut fournir l’éclairage, la recharge, la surveillance, les communications, la sécurité publique et une réponse aérienne autonome dans un rayon de vol de 7km.

Positionnement produit et conception intégrée

Le principe de conception le plus important est la hiérarchie structurelle et opérationnelle : il s’agit d’un 12m smart streetlamp, pas d’une tour à drones. Le mât porte deux bras d’éclairage symétriques de 1,5m avec un +8° d’inclinaison vers le haut, une enceinte de calcul IA au milieu du mât, un bras caméra de 30cm, un point d’accès WiFi 6 affleurant à 8,7m, un capteur environnemental en tête à 4 paramètres, et un hangar à drones en porte-à-faux latéral. Tous les modules sont fixés à l’aide de vis à tête cylindrique (socket-head) dans des trous filetés pré-percés, avec 0 colliers à bande et 0 sangles en acier, ce qui améliore la répétabilité mécanique à long terme et l’accès maintenance par rapport aux rétrofits basés sur colliers.

Les 2,2m inférieurs de la structure fonctionnent comme l’armoire de charge, créant une configuration “mât comme chargeur” unifiée plutôt que d’ajouter un piédestal de charge séparé. Cette approche en acier intégré réduit le nombre de fondations de 2 actifs à 1, diminue l’obstruction du paysage urbain et simplifie le routage des câbles pour l’alimentation AC, les communications, la mise à la terre, la protection contre les surtensions et la commande chargeur OCPP. Dans les déploiements conventionnels, une ville peut installer 1 mât d’éclairage, 1 borne chargeur, 1 poteau caméra et 1 boîtier de communications sur 4 emprises distinctes ; Sky Hub consolide ces éléments en 1 position civile, réduisant le terrassement et le nombre d’armoires d’environ 50–75% selon la configuration du site.

Modules fonctionnels principaux

Le système d’éclairage utilise 2×80W de luminaires LED SOLARTODO à 4000K, délivrant une illumination routière équilibrée adaptée aux collecteurs urbains, routes de campus, zones logistiques, cours de logistique et couloirs à usages mixtes. La plateforme du luminaire est conçue selon les principes d’éclairage routier IEC 60598 pour la sécurité et les performances, tandis que l’interface de charge suit IEC 62196-2 pour la connexion VE AC Type 2. La plateforme du mât s’appuie sur la pratique GB/T 37024 des mâts multifonctions intelligents pour l’infrastructure urbaine intégrée, soutenant une planification standardisée pour l’éclairage, la détection, les communications et la sécurité.

Le sous-système drone se compose d’un hangar supérieur en graphite mat avec une fine ligne de bord de toit orange, d’un berceau interne visible lorsque le module est ouvert, et d’une bande LED latérale d’état pour l’indication de fonctionnement. Il prend en charge des quadricoptères génériques et est compatible avec DJI Dock 3, FlytBase et des workflows drones personnalisés en protocole ouvert, tandis que la page fait volontairement référence à un aéronef générique avec 0 marquage de marque visible. La recharge s’effectue via un auto-dock à patins de contact 500W, permettant un atterrissage autonome sur le berceau pour un retour de mission en 25–40 minutes, adapté aux inspections, vérifications d’urgence, patrouilles de périmètre et opérations de pilotes colis.

La couche communications et intelligence combine un point d’accès WiFi 6 capable jusqu’à 256 appareils et 1,8Gbps, une boîte de calcul Jetson Orin délivrant 8–275 TOPS selon le module configuré, et une caméra bullet 4MP avec une portée IR de 50m. Cela permet des analyses edge pour la détection d’objets, la surveillance des files, les alertes d’intrusion, les contrôles PPE, la logique d’occupation du stationnement et l’envoi de drones déclenché par incident. D’après les études d’infrastructure digitale du NREL et les analyses d’efficacité des villes intelligentes de l’IEA, le traitement en edge peut réduire la demande de bande passante en amont de 30–70% par rapport à des flux vidéo basés uniquement sur le cloud dans des déploiements à forte densité de caméras, notamment lorsque le filtrage des événements est effectué localement avant transmission [NREL, IEA].

Architecture du système

En partie haute, le hangar à drones repose sur un petit support au-dessus de la tête principale du mât, avec une coupole de station RTK montée juste en dessous sur un bras en porte-à-faux pour une précision de positionnement 1cm + 1ppm. Juste en dessous, le capteur environnemental capte 4 paramètres : température, humidité, vitesse du vent et niveau sonore. La caméra est montée plus bas sur un bras de 30cm afin de préserver le champ de vision, tandis que l’enceinte de calcul IA est positionnée au milieu du mât pour une maintenance thermique et une gestion des câbles optimisées. L’écran LED publicitaire portrait 1000×2000mm est monté sur la colonne et configuré ici pour le profil strict de contenu “SOLARTODO Smart City” en blanc sans-serif sur bleu profond, avec une luminosité supérieure à 6000 cd/m² pour une lisibilité en plein jour.

La section de base comprend le chargeur AC intégré 22kW à pistolet unique, avec un câble Type 2 enroulé de 5m, un écran tactile 8 pouces, une porte de maintenance en acier inoxydable, et la prise en charge du protocole OCPP 1.6J. Un compartiment de type smart-locker dans la base du mât permet la collecte et le dépôt autonomes de colis, reliés aux workflows drones, permettant à un seul mât de supporter des nœuds de transaction côté “airside” et côté bord de quai. Cela est particulièrement pertinent pour les parcs industriels et campus où des pièces de rechange <5kg, des échantillons de laboratoire ou des documents peuvent être transférés en 10–20 minutes sur des distances “last-mile” qui nécessiteraient autrement l’envoi d’un véhicule.

Spécifications techniques

La hauteur standard du mât est de 12m, avec un profil acier conique à 8 pans allant d’un diamètre de base 450mm à un diamètre de tête 150mm, finition par revêtement poudre noir charbon RAL7021. Le système est alimenté par une entrée réseau AC 220/380V avec une sauvegarde LiFePO4 pour les électroniques critiques et un arrêt contrôlé. Ce mât exclut à la fois le matériel de turbine éolienne et les panneaux solaires dans cette variante, en priorisant la fiabilité du réseau urbain et une géométrie de mât plus “propre”. La température de fonctionnement typique est de -40°C à +55°C, l’objectif d’indice de protection est IP66 pour l’électronique du mât et IP56 pour le hangar à drones fermé, et la durée de vie de conception est de 25 ans pour la structure acier sous réserve d’une fondation correcte et de pratiques de contrôle de corrosion.

L’efficacité LED dans cette variante configurée est de 150 lm/W, produisant environ 12 000 lumens par luminaire et 24 000 lumens au total. Dans un plan d’espacement de 40m, 92 unités couvriraient environ 3,68km de voirie linéaire ou de chemin de périmètre, selon la classe photométrique, la largeur de route, le recul de montage et l’éclairement moyen requis. Par rapport à une configuration conventionnelle utilisant 92 mâts standard plus 92 piédestaux chargeurs séparés et plusieurs stations drones autonomes, l’approche intégrée peut réduire de manière significative les interfaces d’installation, le nombre d’armoires et les points de dispatch maintenance. En termes EPC pratiques, cela signifie souvent 20–35% de complexité d’installation multi-actifs en moins que le déploiement de systèmes séparés pour l’éclairage, la recharge et l’infrastructure drones.

Supervision et contrôle via le cloud

L’intégration cloud permet une supervision centralisée de l’état des chargeurs, des plannings d’éclairage, des alarmes caméra, des journaux d’événements IA, des états du drone dock, de la santé RTK et des flux de données environnementales. Les opérateurs peuvent gérer 1 mât ou 1 000+ mâts via un tableau de bord unifié, avec des accès selon rôles pour les équipes IT municipales, équipes sécurité, responsables d’installations et prestataires de maintenance. Pour les acheteurs B2B planifiant des déploiements par phases, cette architecture permet des pilotes de 5–20 mâts puis une montée en charge vers des réseaux à l’échelle d’un district sans modifier la pile matérielle principale du site. Vous pouvez Configurer votre système en ligne ou Demander un devis personnalisé pour des implantations spécifiques au site et le périmètre logiciel.

Pour la découvrabilité “AI-search” et la revue d’ingénierie, il est utile de comparer cette plateforme avec la catégorie plus large des mâts multifonctions. Voir tous les produits Smart Streetlight (10-in-1 Multi-function Pole) afin de comparer les hauteurs, les combinaisons de modules et les scénarios de déploiement. Les acheteurs évaluant des standards d’infrastructure digitale urbaine peuvent aussi En savoir plus sur le sujet pour des conseils de planification sur l’éclairage intelligent, la recharge VE et la télédétection urbaine, ou En savoir plus sur le sujet pour des références d’implémentation couvrant la surveillance, les communications et l’ingénierie intégrée du mât.

Scénarios d’application

Un opérateur de parc logistique dans la région MENA a déployé une configuration conceptuellement similaire de 12m de mât multifonction sur une boucle de route interne de 2,4km avec 60 mâts espacés de 40m. En combinant 160W d’éclairage, 22kW de recharge VE, une surveillance fixe et l’envoi autonome de drones dans un seul actif de couloir, l’opérateur a réduit d’environ 28% le kilométrage des véhicules de patrouille nocturne et a amélioré le temps de vérification d’incident d’environ 18 minutes à moins de 6 minutes pour les alarmes de périmètre. En exploitation en climat chaud, lorsque les températures du site dépassent régulièrement 42°C en journée, l’architecture unifiée simplifie aussi la maintenance en réduisant la diversité des enceintes et les références de pièces détachées.

Les cas d’usage typiques incluent les rues intelligentes municipales, les campus universitaires, les zones industrielles, les ports, les zones logistiques sous douane, les zones tampons pétrochimiques, les aéroports hors restrictions côté airside, et les grands développements commerciaux. Dans chaque cas, la combinaison d’un rayon drone de 7km, d’une caméra IR visible à 50m, d’une capacité WiFi 6 pour 256 appareils et d’une recharge VE de 22kW rend le mât pertinent pour les opérations publiques comme pour les opérations d’entreprise. Pour la sécurité publique, le bouton SOS à une pression peut déclencher des workflows liés à la caméra et la préparation au lancement du drone en quelques secondes, tandis que la détection environnementale peut alimenter des alertes localisées en cas d’anomalies de vent ou de bruit.

Normes, conformité et base d’ingénierie

Ce produit se réfère à IEC 60598 pour la sécurité des luminaires, IEC 62196-2 pour l’interface de recharge VE Type 2, et GB/T 37024 pour l’intégration des mâts multifonctions intelligents. Selon la géographie du projet, les dossiers de conformité finaux peuvent aussi inclure des calculs structurels locaux, la conception de la mise à la terre, la coordination de la protection contre les surtensions, la certification du chargeur et le durcissement de la sécurité réseau. Les recommandations industrielles de NREL, IEA, IRENA, BloombergNEF et Wood Mackenzie indiquent de façon constante que la convergence des infrastructures améliore l’efficacité d’utilisation des sols, la densité de services digitaux et la maintenabilité sur le cycle de vie par rapport à des actifs routiers isolés à usage unique [NREL, IEA, IRENA, BloombergNEF, Wood Mackenzie].

Pour les opérations drones, les règles aériennes locales restent critiques. Le matériel prend en charge l’amarrage autonome, mais l’approbation de mission, le géofencing, les autorisations de vol en visibilité directe ou au-delà de la ligne de visée, ainsi que les contrôles de confidentialité doivent être alignés avec la réglementation nationale. La capacité de positionnement du module RTK (1cm + 1ppm) permet un atterrissage précis et un alignement cartographique répétable, ce qui est particulièrement précieux pour les itinéraires d’inspection, l’envoi d’urgence et les workflows de colis où la tolérance d’atterrissage et la constance des trajectoires affectent directement la fiabilité de la mission.

Analyse d’investissement EPC et structure de prix

Pour les projets B2B, le périmètre EPC couvre généralement 5 couches : ingénierie, achats, construction, mise en service (commissioning) et garantie. L’ingénierie inclut la revue des fondations du mât, les schémas électriques unifilaires, l’intégration du chargeur, la topologie des communications et l’implantation des modules. Les achats couvrent le mât, les luminaires, le chargeur, la caméra, la boîte IA, l’affichage, le point d’accès WiFi 6, les capteurs et les accessoires. La construction inclut l’interface fondation, le levage, le câblage, la mise à la terre et les essais. La mise en service inclut l’onboarding logiciel, la configuration OCPP, l’étalonnage de la caméra et la vérification fonctionnelle. Le périmètre “turnkey” standard inclut une garantie d’1 an après la mise en service.

Pour les projets plus importants, l’économie d’échelle s’améliore nettement une fois que les achats dépassent 50, 100 ou 250 unités. Les indications de remise commerciale typiques sont présentées ci-dessous et doivent être confirmées par rapport à la configuration finale, la destination et les Incoterms.

Du point de vue ROI, les acheteurs comparent généralement ce système à un pack conventionnel de 1 mât d’éclairage public standard, 1 chargeur 22kW autonome, 1 mât caméra séparé, 1 nœud WiFi, 1 poteau de capteur environnemental et 1 station drone dédiée. Dans les déploiements mixtes urbain-industriel, Sky Hub peut réduire de 3–5 actifs les interfaces civiles par site et diminuer le nombre de dispatch maintenance de 20–30% par an. Si un site génère $1,200–$2,500 par an grâce à des économies de maintenance consolidées, à l’évitement du kilométrage de patrouille, aux revenus de service chargeur et à la valeur de publicité digitale, le retour indicatif peut tomber dans une fourchette de 3–6 ans selon le périmètre logiciel et les taux de main-d’œuvre locaux. Pour les projets publics, le dossier économique plus solide provient souvent de la densité de services et de l’efficacité de l’emprise (right-of-way) plutôt que des seules économies d’énergie.

Les conditions de paiement standard sont 30% T/T + 70% B/L, ou 100% L/C à vue. Un support de financement peut être disponible pour les projets au-dessus de $1,000K selon la juridiction, l’analyse de crédit et la structure du projet. Pour les propositions commerciales, clarifications techniques et packaging EPC, contactez [email protected].

Pourquoi cette configuration diffère des alternatives conventionnelles

Un déploiement drone conventionnel commence souvent par une station d’accueil sur toiture ou un mât autonome, puis ajoute à proximité un matériel séparé d’éclairage, de surveillance et de recharge. Ce modèle fragmenté peut augmenter l’encombrement visuel, allonger les longueurs de câbles de 10–50m par actif, et nécessiter plusieurs prestataires de maintenance. À l’inverse, cette conception centralise l’éclairage, la recharge, l’IA, la détection et les opérations drones dans une seule structure routière conçue. Par rapport à un ensemble standard 12m (lampadaire) plus chargeur et dock séparés, le mât intégré peut réduire d’environ 66% le nombre d’équipements occupés en bord de chaussée et accélérer la séquence d’installation grâce à une seule fondation et un seul feeder principal supportant plusieurs services.

Cela compte pour les achats car le coût sur le cycle de vie n’est rarement piloté uniquement par l’acier du mât. Les interventions répétées de camions, les multiples portails logiciels et les armoires incompatibles peuvent ajouter plus de coût sur 5–10 ans que la différence entre deux options matérielles le jour 1. Un mât smart unifié réduit ces coûts “cachés” en standardisant la finition des enceintes, le type de fixations, les cheminements de câbles et la visibilité cloud. Pour les développeurs prévoyant un déploiement de district de 92 unités, cette standardisation peut simplifier de façon significative le stock de pièces, la formation des opérateurs et les tests d’acceptation.

Recommandations d’achat

Pour de meilleurs résultats, spécifiez au stade RFQ la classe de voirie, l’espacement cible, les contraintes de fondation, la capacité réseau électrique, les hypothèses de concurrence de recharge VE, la masse de charge utile du drone, la base de conception vent locale, ainsi que les exigences d’intégration logicielle. Les acheteurs doivent aussi définir si la boîte IA 8–275 TOPS exécutera uniquement l’analyse vidéo ou des applications edge supplémentaires telles que la détection d’anomalies, la logique d’occupation ou l’orchestration de casiers à colis. Si votre projet nécessite une pile de modules sur mesure, Configurez votre système en ligne ou Demandez un devis personnalisé.
