Mât intelligent hybride éolien-solaire 9m - Infrastructure industrielle portuaire 10-en-1

Le mât intelligent hybride éolien-solaire 9m - port industriel est un système d’éclairage public intelligent 10-en-1 destiné aux ports, parcs logistiques, entrepôts sous douane, voies d’accès pétrochimiques et campus industriels fonctionnant 24h/24. Chaque mât conique octogonal en acier de 9m associe une éolienne verticale Darrieus de type H de 500W, 2 x 100W panneaux solaires monocristallins, une batterie LFP de 5kWh, 2 x 80W luminaires LED, une borne de recharge VE OCPP de 7kW, un écran LED P5 de 1280 x 2560mm, des communications 5G/WiFi 6, une vidéo PTZ, une détection environnementale, une sonorisation publique et un interphone d’urgence SOS dans 1 équipement intégré.

Pour les équipes d’infrastructure B2B, la conception réduit le nombre de fondations, armoires, mâts et dispositifs réseau séparés d’environ 6 équipements à 1 système coordonné. Par rapport à un ensemble routier portuaire conventionnel comprenant un mât d’éclairage, une borne VE séparée, un mât CCTV, un haut-parleur de sonorisation, un panneau LED et un mât de capteurs, le mât hybride SOLARTODO peut réduire les points d’interface de génie civil d’environ 50% à 70% sur une implantation espacée de 32m, selon les règles de tranchée et de raccordement au réseau. Voir tous les produits d’éclairage public intelligent (mât multifonction 10-en-1) pour les hauteurs voisines et les variantes de voirie urbaine.

Configuration port industriel

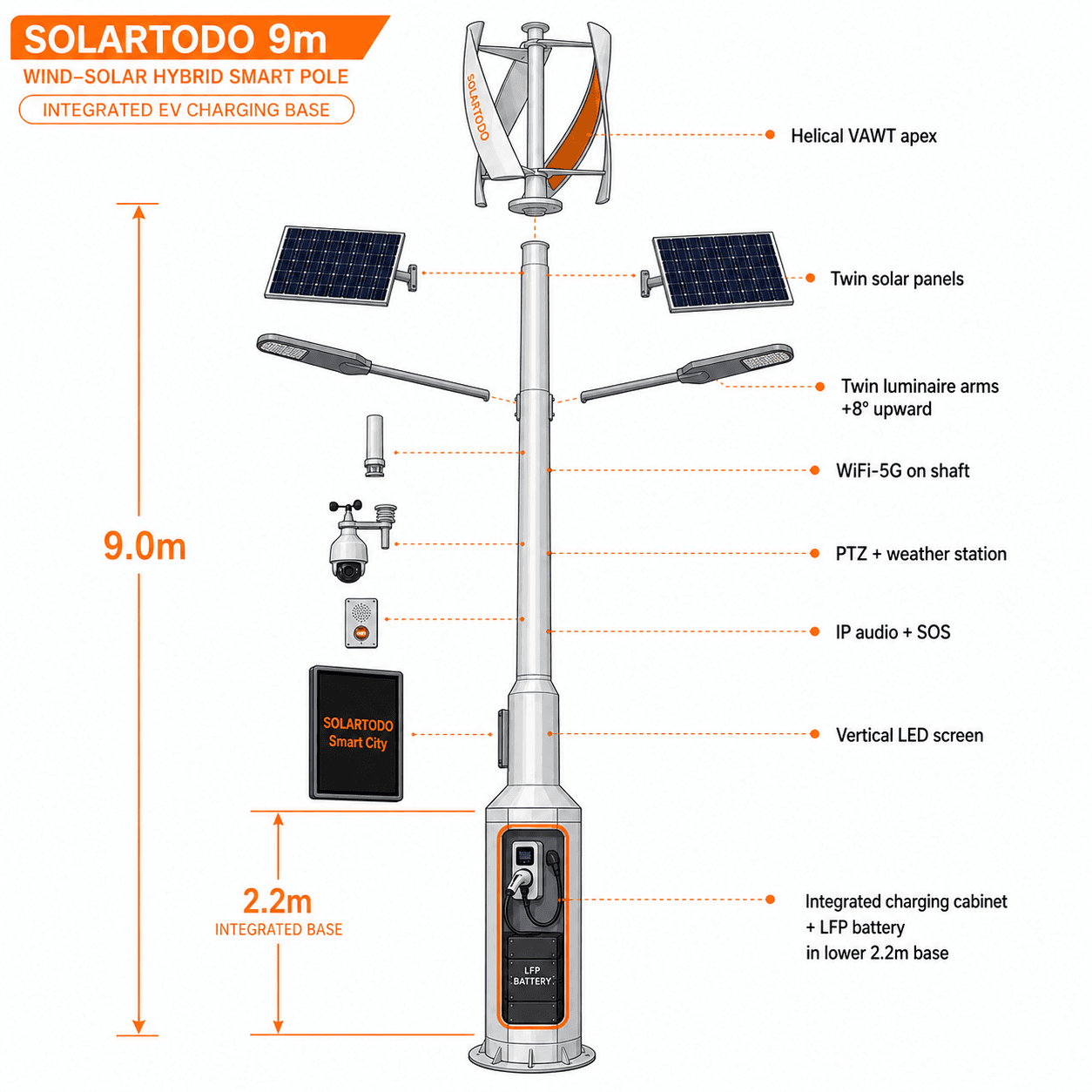

La structure est un mât conique octogonal en acier de 9m, finition bronze antique RAL8011, avec un diamètre de base de 45cm et un diamètre supérieur de 15cm. Les 2.2m inférieurs ne constituent pas un pilier VE séparé ; il s’agit de l’armoire de recharge elle-même, soudée comme 1 structure continue en acier avec l’enveloppe du mât, intégrant porte d’accès, écran tactile, arrêt d’urgence, support de câble, espace disjoncteur et compartiment de batterie LFP dans le même volume vertical. Cette disposition mât-borne est importante dans les ports où les voies véhicules, bornes de protection, chemins de câbles et équipements de manutention de conteneurs laissent moins de 1.5m de largeur utile sur trottoir ou îlot.

Le pack renouvelable utilise 1 éolienne verticale Darrieus de type H à 3 pales verticales droites, avec un diamètre de rotor de 80cm, une hauteur de rotor de 110cm et une puissance nominale de 500W dans des conditions de vent adaptées. L’éolienne est positionnée au sommet, au-dessus des bras d’éclairage, avec 1 balise LED rouge d’aviation pour la visibilité dans les parcs industriels. La production solaire à mi-hauteur utilise 2 modules monocristallins noir profond symétriques de 100W sur supports en A inclinés à 15 degree, créant une collecte est-ouest sans grande surface de prise au vent d’un seul côté.

Le système de batterie utilise 1 pack lithium-fer-phosphate intégré de 5kWh dans la base du mât, avec contrôleur de charge MPPT et interface de secours raccordée au réseau. La chimie LFP est largement choisie pour le stockage d’énergie stationnaire car elle évite le cobalt et le nickel, et l’IRENA a documenté que l’intégration batterie-renouvelables est centrale pour les systèmes électriques distribués jusqu’en 2030. La configuration hybride peut donner la priorité à la charge solaire en journée, à la charge éolienne la nuit ou pendant les périodes de mousson, et au secours réseau lorsque la réserve de 5kWh approche du seuil programmé de profondeur de décharge.

Fonctions d’éclairage et de sécurité

Le pack d’éclairage utilise deux bras symétriques de 1.5m avec une inclinaison ascendante de +8 degrees et 2 x 80W luminaires LED. À 150 lm/W, le flux lumineux nominal total est d’environ 24,000 lumens, adapté à un espacement de mâts de 32m dans de nombreuses applications de routes portuaires et de voies de stationnement, lorsque l’étude photométrique finale confirme l’uniformité, les limites d’éblouissement et la géométrie de montage. Le système d’éclairage est aligné sur les principes IEC 60598 relatifs à la sécurité des luminaires et sur les pratiques courantes d’ingénierie d’éclairage routier selon les méthodes IES et CIE.

Pour la sécurité, le mât comprend 1 mini caméra dôme PTZ blanche avec panoramique 360 degree, zoom optique 20x et capacité infrarouge 100m sur support en L de 40cm. Un capteur environnemental à 12 paramètres mesure la météorologie, la qualité de l’air particulaire, la pluie, le CO, le NO2 et l’O3 pour la visibilité opérationnelle locale. Le système de sonorisation publique utilise 2 colonnes audio IP symétriques, chacune de 10cm de diamètre, 50cm de hauteur, 30W nominal et 93dB de sortie nominale, montées affleurantes sur les faces plates opposées du mât afin que les dispositifs acoustiques restent intégrés plutôt que saillants comme des pavillons exposés.

Les fonctions d’urgence comprennent 1 bouton SOS à pression unique, un interphone audio bidirectionnel et 1 indicateur LED visuel pour le signalement d’incidents dans les parcs à conteneurs, zones carburant et portails à accès contrôlé. La borne VE offre une recharge CA à pistolet unique de 7kW avec interface Type 2, compatibilité back-office OCPP 1.6J, câble spiralé de 5m, écran tactile, arrêt d’urgence et porte de maintenance. Le pack auxiliaire USB ajoute USB-C PD 30W plus sortie USB-A pour appareils de terrain, scanners portables, tablettes et téléphones de maintenance.

Architecture système

La pile de communication combine WiFi 6 double mode, passerelle 5G, liaison montante GbE et intégration LoRaWAN dans un boîtier affleurant assorti à la couleur à 8.7m. Le boîtier est conçu pour se placer sur la face plate du mât avec une couleur RAL8011 continue à la jonction équipement-mât, réduisant l’encombrement visuel et améliorant l’évacuation de l’eau par rapport à un coffret blanc boulonné. IEEE 802.11ax, couramment appelé WiFi 6, prend en charge un service sans fil à plus forte densité que les points d’accès de l’ère 802.11n, ce qui compte lorsque 100+ travailleurs, terminaux portables et dispositifs de sécurité opèrent dans la même zone portuaire.

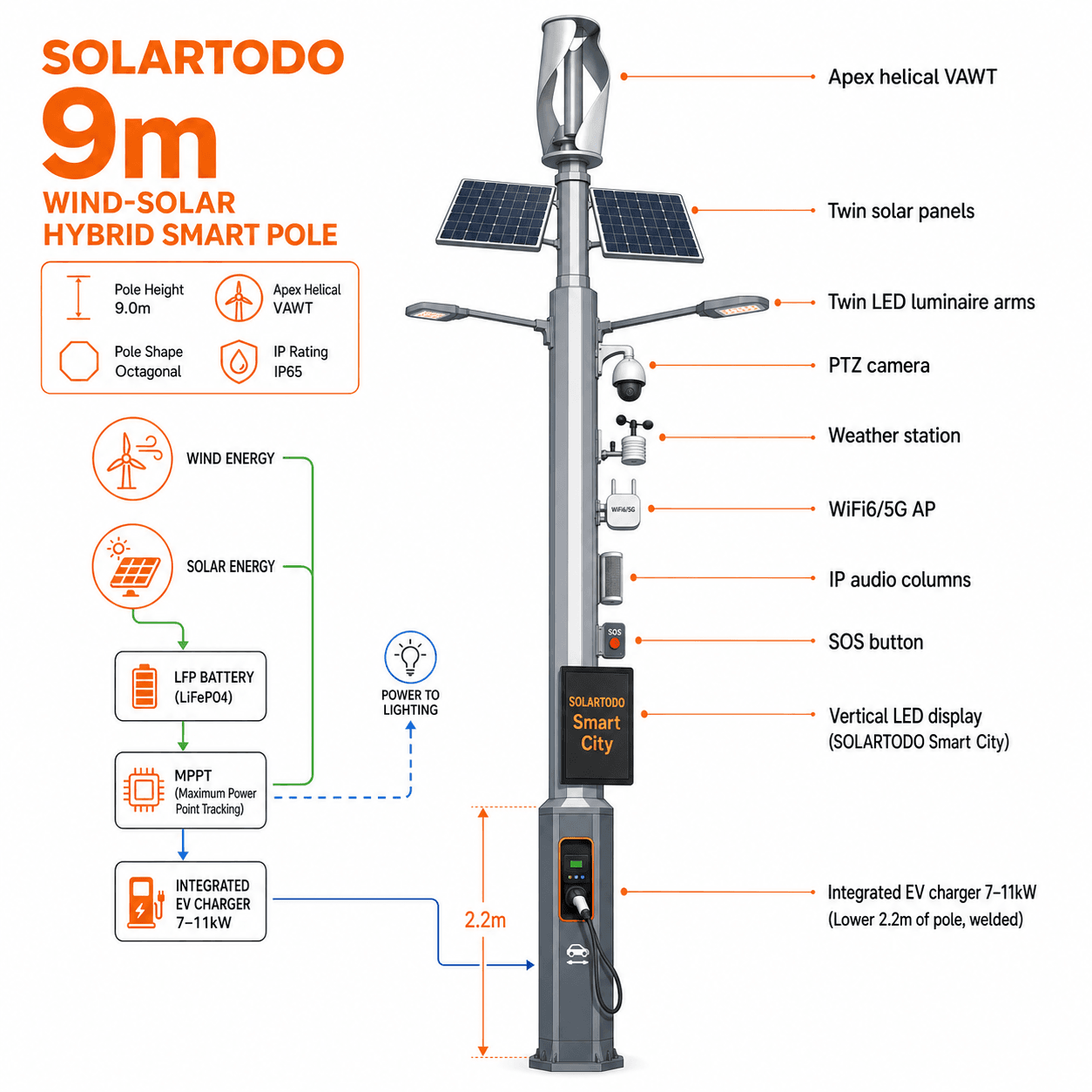

La chaîne énergétique commence par 2 entrées renouvelables : une éolienne verticale de 500W via un contrôleur de charge éolien et 200W de PV monocristallin via contrôle MPPT. Le bus CC charge la batterie LFP de 5kWh, qui alimente l’éclairage LED, les communications, la vidéosurveillance, les capteurs, l’électronique d’affichage, les équipements d’urgence et les accessoires basse tension. La recharge VE à 7kW est normalement connectée par le chemin CA raccordé au réseau, car une batterie de 5kWh est dimensionnée pour l’autonomie et la résilience du mât plutôt que pour la recharge complète de véhicules.

La chaîne d’information connecte la caméra PTZ, le capteur 12 paramètres, l’écran LED, les haut-parleurs IP, l’interphone SOS, l’état de la borne, la télémétrie batterie et le contrôleur de luminaire à la plateforme cloud via 5G, GbE, WiFi 6 et LoRaWAN. Chaque dispositif peut être mappé comme 1 nœud logique dans un tableau de bord d’exploitation portuaire, permettant l’acheminement des alarmes, les calendriers de gradation, les données de session de recharge, la publication d’affichage et les diffusions haut-parleur. Configurez votre système en ligne pour ajuster la hauteur, le pack énergie, la taille d’écran, le type de caméra et l’interface de recharge pour des lots d’approvisionnement de 50 unités, 100 unités ou 250 unités.

Spécifications techniques

L’écran publicitaire LED est un module portrait P5 mesurant 1280 x 2560mm avec une luminosité supérieure à 5000 cd/m2. Le contenu est spécifié comme SOLARTODO Smart City en texte sans sérif blanc sur fond bleu profond, sans image tierce. Ce profil d’affichage contrôlé aide les acheteurs industriels à conserver l’écran comme dispositif d’identité opérationnelle, de sécurité ou d’orientation plutôt que comme surface publicitaire générale pouvant nécessiter des autorisations de contenu supplémentaires.

L’alignement normatif comprend IEC 60598 pour les luminaires, IEC 62196-2 pour les connecteurs de recharge CA, et GB/T 37024 pour les considérations relatives aux systèmes d’éclairage public intelligent. Les publications techniques du NREL sur le PV distribué et le stockage indiquent que le déclassement des composants, la température de batterie et l’irradiance locale ont des effets mesurables sur la production ; SOLARTODO traite donc les puissances nominales PV 200W et éolienne 500W comme des données d’ingénierie plutôt que comme une production garantie 24h/24. En savoir plus sur le sujet pour des notes techniques supplémentaires sur l’éclairage hybride, le dimensionnement de batterie et la connectivité de ville intelligente.

Surveillance cloud

La plateforme cloud peut surveiller au moins 10 catégories fonctionnelles par mât : état du luminaire, tension de batterie, entrée solaire, entrée éolienne, session de borne VE, liaison caméra PTZ, état des haut-parleurs, alarme SOS, données environnementales et contenu de l’écran LED. Les alarmes peuvent être configurées pour 5 événements opérationnels courants : défaut de borne, caméra hors ligne, batterie faible, porte ouverte et appel d’urgence. L’analyse de l’IEA sur les systèmes énergétiques numérisés identifie la surveillance et l’automatisation comme des moteurs clés de la flexibilité côté demande, en particulier lorsque les dispositifs distribués passent de dizaines à des milliers de points terminaux.

Pour la cybersécurité et la disponibilité système, les équipes d’achat définissent généralement 3 couches d’interface : micrologiciel des dispositifs, communications passerelle et administration cloud. Ethernet filaire IEEE 802.3, cellulaire 5G et LoRaWAN peuvent être combinés afin que les alarmes critiques ne dépendent pas d’un seul chemin radio. Une autorité portuaire peut également exiger un accès basé sur les rôles, des journaux d’audit et des enregistrements de transaction OCPP pour la borne 7kW, en particulier lorsque les données de recharge doivent être rapprochées de la facturation flotte, sous-traitants ou locataires.

Scénario d’application

Un exploitant de terminal à conteneurs de la région MENA prévoyant une route de service interne de 4km pourrait déployer environ 127 mâts à un espacement de 32m, correspondant à la configuration de référence de cette variante 9m. Dans ce scénario, l’exploitant reçoit l’éclairage routier, la surveillance PTZ, la surveillance de la qualité de l’air, la sonorisation publique, l’appel d’urgence, le support VE et l’orientation numérique depuis la même ligne de fondations. En supposant que chaque équipement conventionnel nécessiterait autrement 1 fondation ou armoire, la conception hybride peut supprimer environ 500+ points de montage ou d’enveloppe séparés sur l’ensemble du corridor routier.

Les économies opérationnelles proviennent de 3 domaines : réduction des tranchées, visites de maintenance réduites et compensation énergétique par 200W PV plus 500W de production éolienne. Lorsqu’une charge d’éclairage conventionnelle de 160W fonctionne 12 heures par nuit, l’énergie annuelle d’éclairage est d’environ 701kWh par mât avant gradation. Avec la gradation adaptative et l’apport renouvelable hybride, de nombreux sites peuvent réduire l’électricité réseau pour l’éclairage et les fonctions intelligentes basse tension de 40% à 70%, sous réserve du régime de vent, de la ressource solaire, de la température de batterie et de la politique de sécurité nocturne.

Par rapport à une configuration d’éclairage et de CCTV uniquement réseau, la batterie de 5kWh offre plusieurs heures de résilience aux modules critiques pour la sécurité lors de coupures locales. Un profil d’urgence simple peut réserver l’énergie pour 2 x 80W luminaires à puissance réduite, l’interphone SOS, la caméra PTZ, la passerelle et la LED rouge d’aviation, tout en suspendant la luminosité d’affichage non critique. BloombergNEF et Wood Mackenzie ont tous deux suivi la baisse des coûts du stockage d’énergie au cours des années 2020, mais les équipes projet doivent encore modéliser les intervalles de remplacement, la température ambiante et le cycle de service pour un plan d’exploitation sur 10 ans.

Analyse d’investissement EPC et structure tarifaire

La livraison EPC comprend 5 lots de travaux : revue d’ingénierie, approvisionnement, construction, mise en service et support de garantie de 1 an. L’ingénierie couvre l’espacement des mâts, la vérification des charges de fondation, le routage des câbles, l’intention photométrique, l’interface de borne, le plan réseau et l’emplacement de l’affichage. L’approvisionnement couvre le corps du mât, l’éolienne, les modules PV, la batterie, les luminaires, la caméra, les capteurs, les haut-parleurs, la borne, l’écran, la passerelle, la protection électrique et les accessoires. La construction couvre la fondation, le levage, la fixation, le câblage, la mise à la terre et la réception sur site. La mise en service couvre les essais d’éclairage, l’enregistrement OCPP de la borne, la configuration 5G/WiFi, la vérification des capteurs, les contrôles de vue caméra, les tests de diffusion PA et l’acheminement des appels SOS.

Le ROI dépend des travaux de génie civil, des coûts de main-d’œuvre, de la distance de raccordement réseau, de l’abonnement réseau, du calendrier d’éclairage et de l’utilisation de la borne. Un modèle prudent peut attribuer $120 à $260 par mât et par an en électricité et visites de maintenance évitées, plus 1 à 3 armoires ou mâts autonomes évités par emplacement. Face à une configuration conventionnelle multi-équipements coûtant $2,200 à $7,500 par emplacement lorsque fondations et dispositifs séparés sont comptabilisés, une fourchette EPC clé en main de $1,600 à $5,800 peut produire un retour simple de 3 à 7 ans dans les projets à coût de tranchée élevé, forte ressource éolienne ou personnel de sécurité 24h/24.

Les conditions de paiement sont 30% d’acompte T/T plus 70% contre copie B/L, ou 100% L/C irrévocable à vue pour les acheteurs qualifiés. Un financement de projet peut être discuté pour les programmes supérieurs à $1,000K, en particulier pour les déploiements de 250+ unités avec planification EPC, pièces de rechange sous garantie et mise en service par phases. Pour valider les spécifications, le bordereau quantitatif et les conditions de livraison, Demandez un devis personnalisé ou contactez [email protected] avec le pays cible, la quantité, la longueur de route, la tension réseau et le dossier de certifications requis.

Notes d’approvisionnement

SOLARTODO fournit des infrastructures solaires, de stockage d’énergie, d’éclairage intelligent, de sécurité, télécoms, pylônes électriques et agriculture intelligente via https://solartodo.com, et ce mât port industriel de 9m est positionné pour les acheteurs qui ont besoin de plusieurs systèmes livrés dans 1 dossier d’approvisionnement coordonné. Le dossier d’appel d’offres recommandé doit comprendre au moins 12 documents : fiche technique, plan de fondation, hypothèses de charge au vent, schéma unifilaire, plan photométrique, fiche de borne OCPP, fiche technique de batterie, liste d’interfaces passerelle, spécification caméra, norme de revêtement, liste de contrôle de réception usine et conditions de garantie.

Pour la planification de conformité, les acheteurs doivent confirmer les équivalents locaux à IEC 60598, IEC 62196-2, les règles EMC, homologations radio, règles de comptage VE et exigences de balisage aviation avant la production en série. La spécification structurelle doit également être vérifiée par rapport aux données locales de carte des vents, à la capacité portante du sol, à la catégorie de corrosion et aux règles de sécurité portuaire pour les équipements de levage. Un déploiement de 127 unités peut être divisé en 3 lots pour réception usine, expédition et installation sur site, afin que les premières données de mise en service éclairent les 2 derniers lots sans modifier la base de conception approuvée.
