Poteau intelligent 12m avec station d'accueil pour drone (Sky Hub) - Noeud edge hors reseau pour campus et parc

Le poteau intelligent 12m avec station d'accueil pour drone (Sky Hub) · Campus & Parc est un noeud edge SOLARTODO entierement hors reseau integrant un service de drone autonome, un stockage de classe 5-20 kWh, environ 15 m² de recharge solaire CIGS verticale, une electronique de terrain IP66, ainsi que des communications 4G/5G et LoRaWAN dans un ensemble de poteau de 12 m. Cette variante est un pur poteau intelligent sans systeme d'eclairage, concu pour les operations de campus, parcs, perimetres et quartiers intelligents, ou le traitement IA local, l'inspection robotisee et le reporting d'evenements de-identifies reduisent la charge reseau de plus de 90% par rapport au rapatriement continu de video brute.

Definition du produit

La variante Sky Hub appartient au catalogue plus large de poteaux intelligents SOLARTODO, ou les acheteurs peuvent voir tous les produits de lampadaires intelligents (poteau multifonction 10-en-1), mais cette configuration drone de 12 m est specifiquement un noeud edge urbain sans eclairage. Son ensemble de capacites 9-en-1 couvre l'infrastructure de poteau, les operations de drone, l'echange a chaud de batterie, la gestion des operations, le support de robot terrestre, la detection de securite, la surveillance environnementale a 9 parametres, le calcul IA edge et la coordination C-UAS autorisee par un humain.

Pour les equipes d'achat B2B, la hauteur de 12 m offre une meilleure planification de ligne de vue que les poteaux utilitaires de 6 m ou 8 m, tout en restant plus facile a installer que des tours telecoms de 20 m. Un reseau de campus ou de parc de 52 unites avec un espacement d'environ 35 m peut creer une couverture repetable de detection et de reponse sur environ 1.8 km de chemins lineaires, clotures, places, voies de service ou zones pietonnes mixtes, sous reserve de confirmation finale RF, aeronautique, eolienne et genie civil.

Le produit est concu comme une micro-station secourue par batterie plutot qu'un mat alimente conventionnel. La recharge solaire sur poteau fournit environ 0.8-1.1 kW DC de puissance de pointe par ciel clair dans les regions a fort ensoleillement, avec environ 6-9 kWh/day de production pratique sur cylindre vertical; les sorties de drone a forte puissance et les taches robotisees sont donc planifiees selon l'energie stockee au lieu de supposer une autosuffisance solaire illimitee.

Architecture systeme

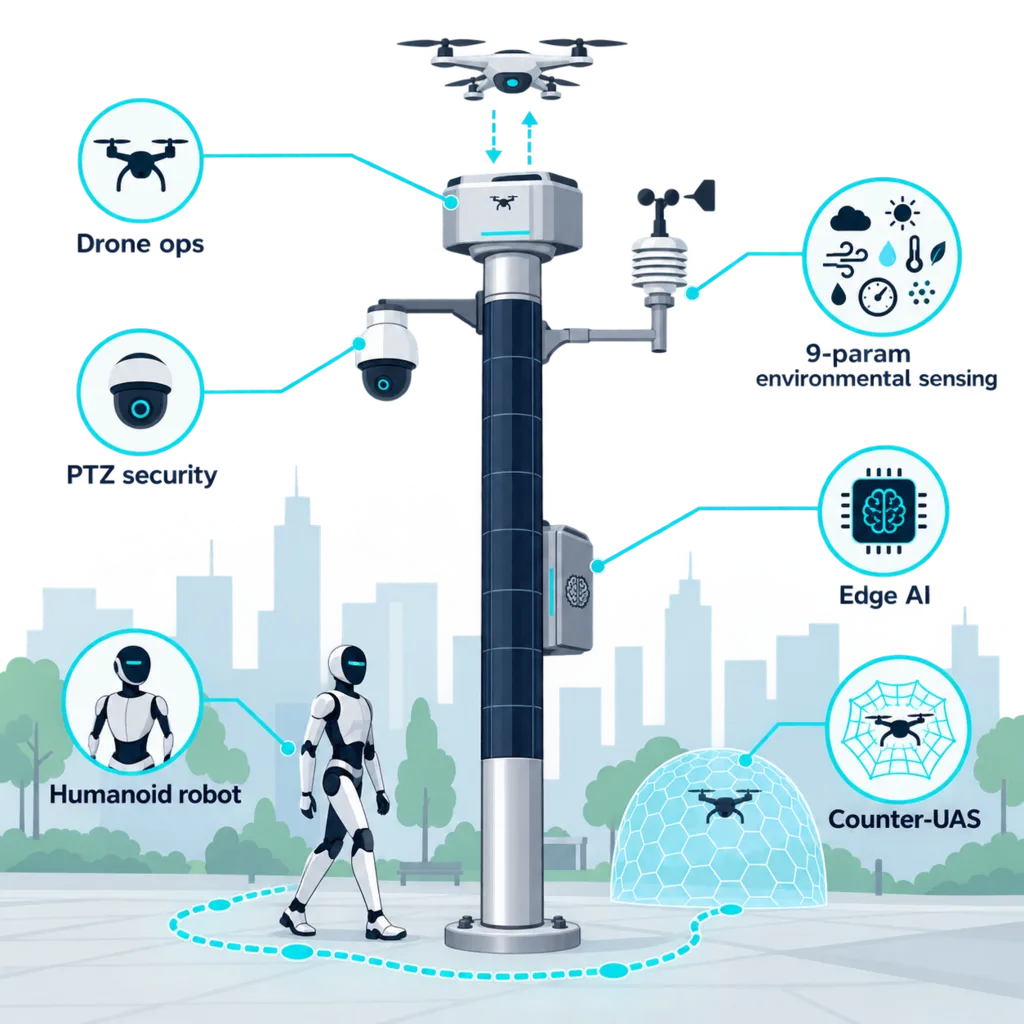

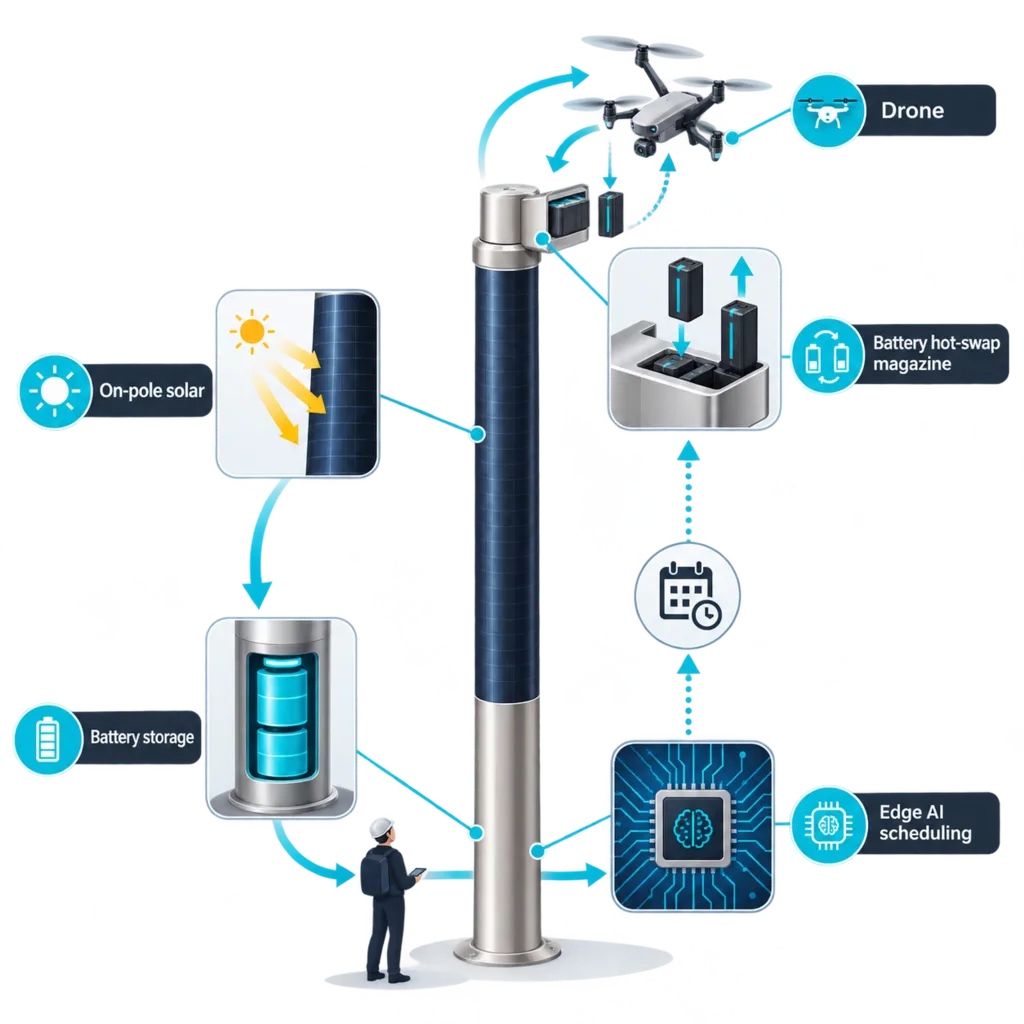

Un noeud Sky Hub combine 4 couches physiques : poteau structurel, sous-systeme energetique hors reseau, sous-systeme de service de drone autonome et sous-systeme de calcul/communications edge. Le poteau accueille une station d'accueil pour drone, un magasin d'echange de batteries, une detection PTZ, une suite de capteurs environnementaux 9-en-1, un module d'inference local, une armoire electrique protegee, un stockage batterie, une protection contre les surtensions et du materiel de communication dans un seul actif de site ingenierie.

Le flux operationnel suit une boucle en 4 etapes : detection, evaluation autorisee, planification par calcul edge et operations de terrain. Les analyses locales traitent la video brute et les flux de capteurs sur le poteau, tandis que seuls les enregistrements d'evenements de-identifies, les paquets d'etat et les journaux de maintenance quittent le site, ce qui soutient une minimisation des donnees orientee PDPL/LGPD sans revendiquer une certification juridique universelle dans toutes les juridictions.

Les operations de drone utilisent une file de routes geree avec des etats de lancement, patrouille, inspection, retour, echange de batterie et redeploiement. Le magasin automatise d'echange a chaud peut prendre en charge plusieurs sorties consecutives lorsque des packs charges sont disponibles, et les journaux de mission conservent horodatages, ID de route, etat de batterie et evenements de maintenance afin qu'un operateur puisse auditer une couverture d'actifs sur 24-hour sans maintenir un pilote a chaque poteau.

Le support des robots terrestres etend le meme modele operationnel aux chemins pietons, places, couloirs de service et perimetres d'installations. Un robot de service peut recevoir un signal d'evenement, inspecter une zone locale, se coordonner avec l'unite aerienne et revenir a la base du poteau pour une recharge sans fil, creant un flux d'inspection a 2 domaines pour les lieux ou les cameras fixes seules laissent des angles morts.

Energie et alimentation hors reseau

Le sous-systeme energetique utilise environ 15 m² de PV a couche mince CIGS flexible enrobe a 360-degree autour d'un corps de poteau vertical, soit environ 2.4-2.7 kWp de puissance nominale avant pertes de geometrie et d'angle d'incidence. Comme un cylindre vertical ne presente a l'irradiation directe que sa projection orientee vers le soleil a un instant donne, la production realiste par ciel clair est d'environ 0.8-1.1 kW DC de pointe et 6-9 kWh/day dans un site de classe MENA a fort ensoleillement, conformement au besoin de modelisation specifique au site avec NREL PVWatts V8 et les donnees meteo NSRDB (NREL/NLR PVWatts V8).

Le sous-systeme batterie est dimensionne dans une classe 5-20 kWh afin de lisser les charges de lancement de drone, communications, calcul edge, fonctionnement des capteurs et recharge de robot. L'IRENA note que le stockage d'electricite par batterie soutient l'integration des renouvelables, l'autoconsommation, les mini-reseaux et les fonctions de reserve; la meme logique de stockage s'applique a l'echelle d'un noeud plus petit, ou la production solaire et le calendrier des charges s'alignent rarement parfaitement (IRENA Energy Storage).

Pour un scenario representatif de campus MENA avec 52 poteaux Sky Hub, supposez que chaque poteau genere 6-9 kWh/day par conditions claires, creant une enveloppe de recharge de site de 312-468 kWh/day avant poussieres, ombrage, maintenance et derating saisonnier. La conception d'ingenierie doit toutefois dimensionner le cycle d'utilisation de facon prudente, car 10 sorties de drone lors d'une journee de vent fort et des charges de calcul edge sur 24-hour peuvent depasser la recuperation solaire du meme jour si les reserves batterie ne sont pas gerees.

Par rapport a une alternative conventionnelle utilisant des cameras fixes, des armoires alimentees par le reseau et des equipes de drones separees, une conception Sky Hub peut reduire les points de tranchee, la demande de liaison montante reseau et les evenements de mobilisation de patrouille de 30-60% selon la geometrie du site. La reduction vient de la consolidation de 4 actifs de terrain en 1 noeud de poteau et du traitement local des flux bruts au lieu d'envoyer une video continue vers un serveur distant.

Detection, IA et gouvernance des donnees

Le package de securite prend en charge l'observation PTZ, le comptage anonyme de vehicules, l'estimation de densite de foule, les evenements d'intrusion et la conscience perimetrique. Il ne requiert ni reconnaissance faciale ni reconnaissance de plaques d'immatriculation comme fonctions actives deployees, et le modele de donnees par defaut conserve les donnees brutes des capteurs sur le poteau tout en transmettant a la vue de commande les categories d'evenements, horodatages, niveaux de confiance et metadonnees de sante de l'appareil.

Le module IA edge est un calcul de classe Jetson adapte a l'inference sur poteau, a la planification des charges de travail et a l'orchestration des missions. Cette architecture reduit la dependance au rapatriement, car 1 noeud peut classifier localement les mouvements courants, prioriser les evenements a forte confiance et envoyer des paquets de metadonnees compacts mesures en kilo-octets plutot que des flux continus mesures en megabits par seconde.

La planification de cybersécurite doit etre cartographiee aux concepts IEC 62443 pour les systemes d'automatisation et de controle industriels, y compris les exigences du proprietaire d'actif, les responsabilites du fournisseur de services, l'evaluation des risques et les exigences de securite des composants (ISA/IEC 62443). Pour la documentation d'achat, SOLARTODO decrit la conception comme orientee IEC 62443 et orientee PDPL/LGPD, sauf emission d'un certificat, audit ou document d'acceptation d'autorite specifique au projet.

Station d'accueil pour drone et coordination C-UAS

La station d'accueil pour drone permet le lancement autonome, la patrouille regionale, l'inspection, le retour, l'echange de batterie et le redeploiement depuis le noeud de 12 m. La gestion de mission inclut la planification de routes, la mise en file des taches, le controle de l'etat batterie, la surveillance de sante et les journaux de maintenance, ce qui permet a 1 equipe de commande de superviser plusieurs noeuds plutot que de positionner 1 operateur a cote de chaque emplacement.

La coordination C-UAS est non letale et uniquement autorisee par un humain. Le poteau peut detecter et suivre un drone non autorise au moyen de la detection embarquee et d'entrees optionnelles de capteurs partenaires, puis coordonner un drone ami pour une dissuasion par approche rapprochee ou une capture douce par filet aerien uniquement apres confirmation de la reponse par un operateur autorise; le systeme n'utilise pas de brouillage RF, de deni GNSS, d'action de destruction, d'attaque autonome ou de mitigation destructive.

Le radar doit etre traite comme une entree partenaire plutot que comme du materiel integre au poteau. Si un projet exige une couverture radar pour un perimetre de 1 km ou un parc adjacent a un aeroport, le sous-systeme radar doit etre specifie separement, avec les regles locales de spectre, les contraintes aeronautiques, l'analyse de ligne de vue et les procedures d'autorite documentees avant l'achat.

Surveillance environnementale et fiabilite terrain

La suite environnementale mesure 9 parametres : vitesse du vent, direction du vent, temperature, humidite, pression atmospherique, bruit, PM10, PM2.5 et eclairement. Ces mesures soutiennent les regles de securite pour le lancement de drone, les operations de foule, la maintenance liee a la poussiere, le suivi de condition des actifs et le reporting operationnel sur des cycles de service de campus ou parc de 24-hour.

L'indice de protection est specifie IP66 pour les enveloppes electroniques exterieures, aligne sur les classifications IEC 60529 relatives a la protection contre la poussiere et l'eau des equipements electriques jusqu'a une tension nominale de 72.5 kV (IEC 60529). La plage de temperature de fonctionnement de -40°C to +55°C prend en charge les conditions de desert, de littoral et de campus hivernal lorsque la chimie batterie, la ventilation d'enceinte et le derating solaire sont confirmes pendant l'ingenierie.

La qualification des modules PV doit se referer a IEC 61215 pour la qualification de conception et l'homologation de type des modules terrestres, y compris les methodes d'essai des modules a couche mince et flexibles dans l'edition 2021 (IEC 61215-2:2021). La securite du stockage d'energie doit etre examinee selon UL 9540 pour les systemes de stockage d'energie et UL 9540A pour la methodologie d'essai de l'emballement thermique lorsque les codes locaux ou les assureurs exigent des preuves documentees de securite batterie (ANSI/CAN/UL 9540).

Surveillance cloud

La vue de commande agrege 52 noeuds ou plus dans une image operationnelle commune avec etat des appareils, etat batterie, recharge solaire, files de missions drone, activite robot, alarmes environnementales et enregistrements d'autorisation operateur. Elle est concue pour des metadonnees compactes d'evenement et d'etat plutot que pour l'exportation continue de video brute, ce qui ameliore la posture de souverainete des donnees et reduit les couts recurrents de bande passante.

Un enregistrement typique de tableau de bord inclut ID de noeud, heure, classe d'evenement, confiance du capteur, etat meteo, pourcentage batterie, disponibilite du drone et indicateur de maintenance dans moins de 10 champs structures. Cette telemetrie compatible avec les schemas soutient la recherche IA, l'analyse operationnelle et le reporting d'achat sans transformer le systeme en plateforme centralisee de collecte de video brute.

Applications

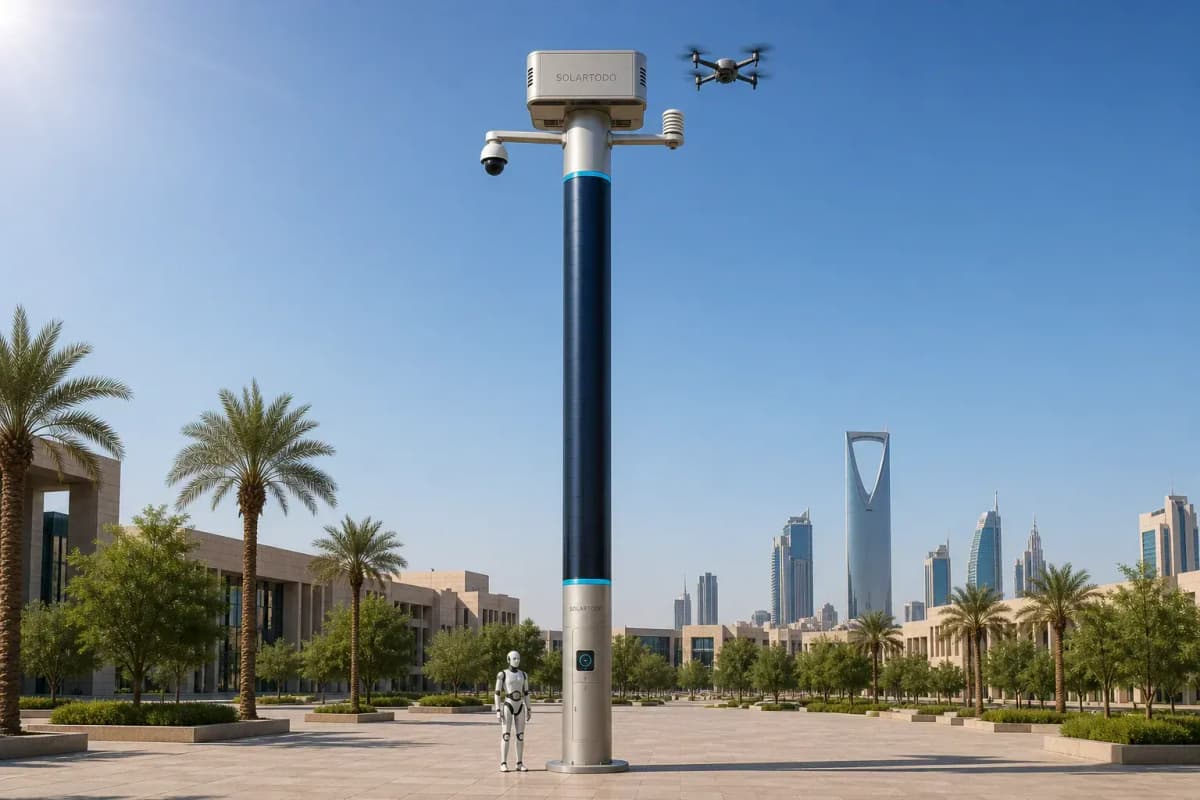

Les deploiements de campus et de parcs utilisent le Sky Hub 12 m pour la patrouille de perimetre, la conscience des flux de visiteurs, l'inspection d'installations, les alertes d'intrusion hors horaires, le reporting environnemental et la coordination des reponses d'urgence. Les acheteurs peuvent configurer votre systeme en ligne afin de comparer hauteur de poteau, classe de stockage, communications, capteurs et perimetre de service avant de demander une confirmation d'ingenierie.

Les parcs industriels, ports, fermes solaires, campus universitaires, complexes hoteliers et parcs publics evaluent generalement d'abord 3 variables de planification : geometrie de couverture, frequence des taches autonomes et objectif d'autonomie energetique. Pour un site de 52 poteaux avec un espacement de 35 m, la conception du reseau doit verifier le recouvrement RF, les autorisations de vol drone, l'ombrage, les zones de vent et l'acces maintenance avant de figer la nomenclature.

Pour un contexte technique sur le dimensionnement solaire-plus-stockage et l'achat d'infrastructures intelligentes, les acheteurs peuvent en savoir plus sur le sujet et consulter les ressources de connaissance SOLARTODO avant de preparer un appel d'offres. Un dossier de specification pratique comprend normalement 1 plan de site, 1 modele energetique, 1 plan de communications, 1 declaration de confidentialite et 1 checklist de mise en service.

Analyse d'investissement EPC et structure tarifaire

La livraison EPC comprend l'ingenierie, l'achat, la construction, la mise en service et un support de garantie de 1-year. L'ingenierie couvre les charges de vent, les hypotheses de fondation, le dimensionnement energetique hors reseau, la conception des communications, les limites operationnelles des drones, le flux d'autorisation C-UAS et la documentation de conformite locale; l'achat couvre le poteau, la station, le solaire, le stockage, les capteurs, le calcul edge, la protection electrique et la logistique.

Le ROI doit etre calcule par rapport a 3 categories de couts evites : tranchees de raccordement reseau, rapatriement des cameras fixes et mobilisation de patrouille manuelle ou d'equipe drone. Si une alternative conventionnelle de campus coute $2,500 par connexion reseau, $600 par an en rapatriement et $4,000 par an en operations de patrouille recurrentes, un noeud Sky Hub facture $6,500-$13,000 EPC peut afficher un retour simple d'environ 3-6 ans selon le cycle d'utilisation, le cout de la main-d'oeuvre et la ressource solaire.

Les conditions de paiement sont 30% T/T d'avance plus 70% contre connaissement, ou 100% L/C a vue pour les achats soutenus par banque. Le financement de projet peut etre etudie pour les commandes superieures a $1,000,000, et les acheteurs doivent demander un devis personnalise ou envoyer un e-mail a [email protected] avec plans du site, quantite, port de destination, pays d'installation et mois cible de mise en service.

Normes et contexte du marche

L'IEA a indique que le solaire PV avait genere environ 2,000 TWh en 2024 et devait contribuer a pres de la moitie de la croissance de la demande mondiale d'electricite jusqu'en 2027, ce qui soutient l'interet continu des achats pour les infrastructures distribuees alimentees par solaire (IEA Electricity 2025). Dans sa mise a jour de mi-annee 2025, l'IEA a egalement prevu que l'eolien et le solaire PV couvriraient plus de 90% de la croissance de la demande mondiale d'electricite en 2025, renforcant l'argument en faveur des systemes distribues tamponnes par batterie dans les campus et les parcs (IEA Electricity Mid-Year Update 2025).

Le Sky Hub doit etre specifie avec des hypotheses d'ingenierie mesurees, et non avec des slogans generiques de ville intelligente. Un appel d'offres conforme doit indiquer une hauteur de 12 m, une classe de stockage 5-20 kWh, une recharge solaire 0.8-1.1 kW DC de pointe par ciel clair, une production attendue 6-9 kWh/day en fort ensoleillement, 9 parametres environnementaux, une protection IP66, un fonctionnement -40°C to +55°C et des procedures de reponse non letale autorisees par un humain.

Notes d'achat

SOLARTODO fournit des produits solaires, de stockage d'energie, de securite, de telecoms, de tours d'alimentation, d'agriculture intelligente et d'infrastructure intelligente pour les projets B2B. Pour le Sky Hub 12 m, la configuration finale depend des regles nationales concernant l'exploitation des UAV, la gouvernance des donnees, le transport des batteries, les fondations civiles, l'utilisation du spectre et les procedures de securite du site; chaque devis EPC doit donc inclure au moins 6 annexes d'ingenierie avant l'emission du bon de commande.

Un acheteur comparant 1 noeud Sky Hub avec 3 actifs separes doit tenir compte de la simplification de l'installation, de la gouvernance des donnees, de l'acheminement de la maintenance et de l'autonomie energetique. Le cas d'usage le plus fort n'est pas de remplacer chaque capteur fixe; il consiste a consolider le service drone, l'inspection robotisee, la telemetrie environnementale et l'IA locale dans 1 noeud hors reseau, la ou une infrastructure conventionnelle exigerait plusieurs armoires, lignes d'alimentation et contrats de service.
