Lampadaire de sécurité tout-en-un 7m 47W - Éclairage solaire de sécurité pour désert

Le lampadaire de sécurité tout-en-un 7m 47W est un système d’éclairage public solaire prêt pour le désert, avec un mât en acier galvanisé à chaud de 7 m, un moteur LED de 47 W, un module photovoltaïque monocristallin TOPCon de 103 Wp et un pack batterie LiFePO4 haute température de 329 Wh. Il est spécifié pour un fonctionnement de 12 h du crépuscule à l’aube, jusqu’à 9 jours de pluie d’autonomie, et un budget EPC clé en main de USD 204-341 par mât pour les projets B2B routiers, périmétriques, industriels et d’infrastructure intelligente.

SOLARTODO positionne ce modèle dans la gamme lampadaires solaires pour les acheteurs qui ont besoin d’un luminaire intégré, d’un mât et d’une fondation au lieu d’un système séparé à armoire avec 3 boîtiers électriques extérieurs ou plus. Le format tout-en-un-plus place le panneau PV, la batterie, le contrôleur MPPT, le réseau LED, le capteur PIR et le module de communication dans un seul ensemble en tête de mât, réduisant les points de câblage sur site d’environ 60% par rapport à un lampadaire solaire séparé conventionnel avec supports de panneau, boîtiers de batterie et contrôleurs externes distincts.

Présentation du produit

Cette configuration de 7 m, 47 W est dimensionnée pour les routes d’accès, les clôtures de parcs solaires, les voies de stationnement, les parcs logistiques, les routes villageoises et les couloirs de sécurité de campus où une hauteur de montage de 6-8 m est couramment utilisée. Sur une base d’efficacité LED de 170 lm/W, le luminaire fournit environ 7,990 lm avant application des facteurs de dépréciation optique, thermique et d’encrassement dans l’étude d’éclairage.

Le système utilise un module PV monocristallin TOPCon de 103 Wp pour recharger une batterie LFP haute température de 329 Wh, créant un rapport stockage-charge d’environ 7.0 Wh par watt LED. Ce rapport est choisi pour les régions désertiques et arides où un fort ensoleillement peut être associé à des épisodes de poussière, des pics ambiants de 45-55 C et des intervalles nuageux prolongés pendant les tempêtes saisonnières.

Les acheteurs comparant plusieurs hauteurs de montage peuvent commencer par la page de famille de produits sur Voir tous les produits de lampadaires solaires, où les options de mâts de 4-10 m et les plages LED de 20-150 W peuvent être évaluées côte à côte. Les équipes d’ingénierie peuvent aussi Configurer votre système en ligne avec des données de largeur de route, d’espacement des mâts, de réserve batterie et de programme de gradation avant de demander une nomenclature.

Architecture du système

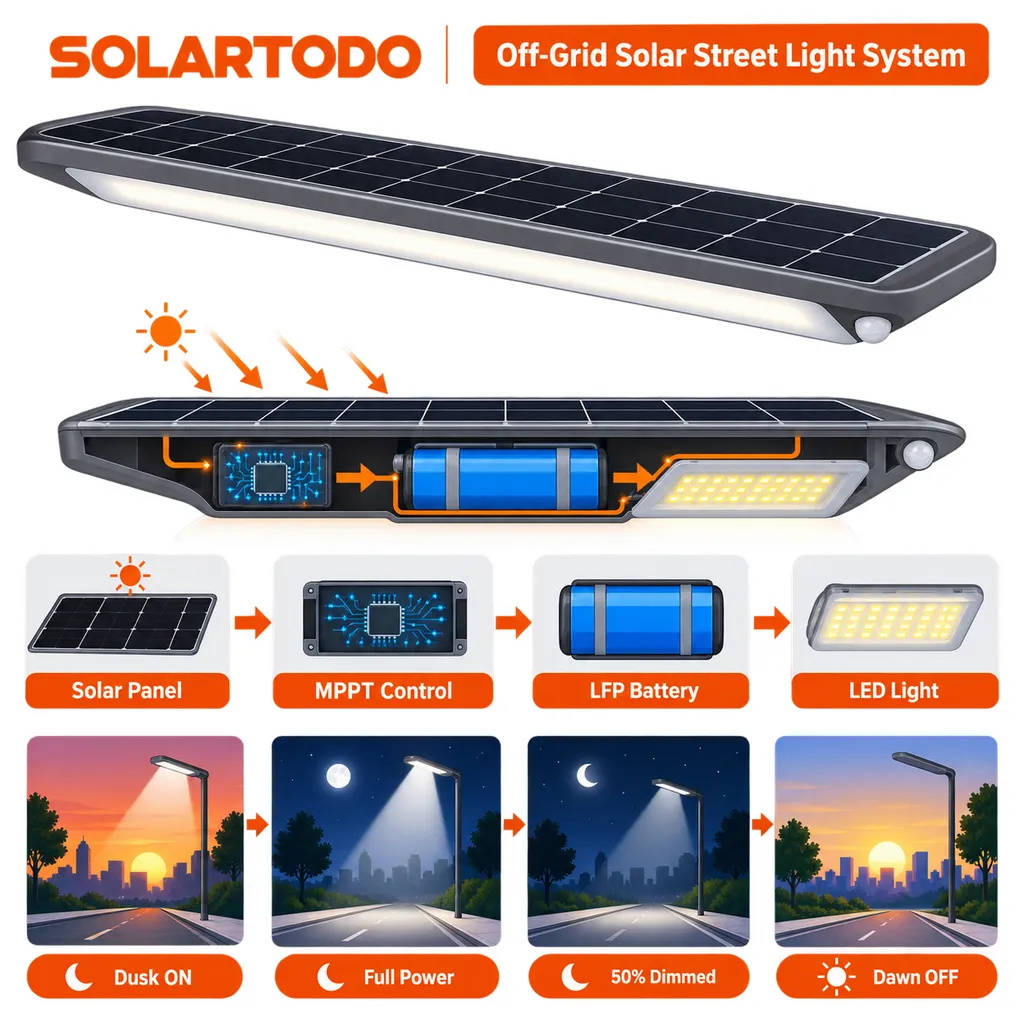

L’architecture électrique comporte 5 sous-systèmes principaux : le module PV de 103 Wp, la batterie LFP de 329 Wh, le contrôleur de charge MPPT, le module optique LED de 47 W et la couche de détection ou de communication intelligente. La norme IEC 62124 décrit la vérification de conception des systèmes PV autonomes, y compris la fonctionnalité, l’autonomie et la récupération après un faible état de charge de batterie, ce qui est directement pertinent pour un lampadaire solaire sans entrée réseau (résumé IEC 62124).

L’ensemble en tête de mât réduit la main-d’œuvre d’installation, car l’installateur lève un seul luminaire intégré au lieu d’aligner 2 supports séparés et de tirer 3 cheminements de câble ou plus à travers le mât. Dans un flux de travail typique avec une équipe de 2 personnes, le luminaire peut être monté, incliné, câblé en interne et mis en service en environ 30 minutes par mât une fois la fondation et les boulons d’ancrage prêts.

Spécifications techniques

IEC 60598-1:2024 couvre les exigences générales de sécurité des luminaires pour les équipements fonctionnant jusqu’à 1,000 V, tandis qu’IEC 60598-2-3 couvre les luminaires d’éclairage routier et public avec une hauteur minimale intégrée à la colonne de 2.5 m (IEC 60598-1, IEC 60598-2-3). Pour la documentation d’achat, SOLARTODO aligne l’enveloppe du luminaire sur les exigences projet IP66 ou IP67, la protection contre les surtensions, la classe d’isolation, la mise à la terre et les fiches de données de sécurité photobiologique.

Le package LED peut utiliser des puces Bridgelux, Cree, Lumileds ou équivalentes à haute efficacité, avec une durée de service nominale supérieure à 50,000 h lorsque la température de boîtier est maîtrisée par le dissipateur thermique en aluminium. Une LED de 47 W fonctionnant 12 h/nuit opère environ 4,380 h/year, de sorte que la base de durée de vie LED correspond à environ 11.4 years avant l’atteinte des seuils de maintien du flux lumineux.

Conception du module solaire et de la batterie

Le panneau de 103 Wp utilise la technologie monocristalline TOPCon avec une plage pratique d’efficacité module de 19-23%, conforme aux attentes B2B actuelles pour une surface PV compacte en tête de mât. La documentation NREL PVWatts V8 indique que les estimations de production modernes utilisent les données météorologiques NSRDB et des modèles actualisés de module photovoltaïque, d’onduleur, bifacial, d’albédo et thermique, les équipes projet doivent donc vérifier le rendement du site avec des données d’irradiance actuelles plutôt qu’avec une hypothèse générique de 5 heures de soleil de pointe (NREL PVWatts).

La batterie LFP de 329 Wh est spécifiée avec une chimie de cellule haute température évaluée sur une base +70 C, car les enveloppes désertiques peuvent dépasser la température ambiante de 10-20 C sous exposition solaire directe. La chimie LFP est préférée au gel plomb-acide dans cette application, car elle prend en charge 2,000+ cycles profonds, une maintenance réduite, une protection BMS intégrée et une profondeur de décharge utile plus élevée pour la même capacité nominale en wattheures.

Pour un scénario représentatif de parc solaire MENA, supposez 9.0 h/nuit à puissance réduite et 3.0 h/nuit à puissance de sécurité lors des rondes, véhicules ou événements PIR. Avec une gradation adaptative au mouvement, l’énergie LED nocturne effective peut être réduite d’environ 60% par rapport à un fonctionnement fixe à 47 W, permettant à la batterie de 329 Wh de soutenir une autonomie sur plusieurs nuits tout en maintenant une réponse de sécurité visible près des portails et des postes onduleurs.

Performances d’éclairage et commandes

Le contrôleur utilise une charge MPPT avec un objectif d’efficacité de conversion supérieur à 98%, des profils horaires et des changements de luminosité déclenchés par PIR. Un profil typique peut fonctionner à 30% de sortie pendant 8 h, 60% de sortie pendant 3 h et 100% de sortie pendant 1 h lorsqu’un mouvement est détecté, bien que les réglages finaux doivent être adaptés aux critères routiers ou de stationnement ANSI/IES RP-8-25 pour la classe de route et la zone de conflit (IES RP-8-25).

Par rapport à un lampadaire LED conventionnel raccordé au réseau de 47 W fonctionnant 12 h/nuit, cette unité solaire évite environ 206 kWh/year d’électricité réseau avant prise en compte des effets de charge et de gradation. Avec un tarif d’électricité de USD 0.15/kWh, l’économie directe d’électricité est d’environ USD 31/year par mât, et les coûts de tranchée, câble, compteur et tableau de distribution peuvent être réduits de centaines de USD par mât sur les routes isolées.

La conception optique doit être validée avec la photométrie IES LM-63, la largeur de route, le retrait du mât, l’angle d’inclinaison et les hypothèses d’espacement plutôt qu’avec les lumens seuls. Pour un mât de 7 m, l’espacement conceptuel courant se situe dans la plage 20-30 m pour les routes privées, mais l’objectif d’éclairement maintenu, le ratio d’uniformité, la contrainte d’éblouissement et la réflectance du revêtement peuvent déplacer l’espacement exact de 25% ou plus.

Ingénierie pour climat désertique et aride

Le package désert combine une enveloppe résistante au sable, un mât en acier galvanisé protégé contre la corrosion, un compartiment batterie étanche et des cellules LFP haute température. Le mât de 7 m doit être vérifié selon la vitesse de vent locale, la catégorie d’exposition, la rugosité du terrain et la portance du sol de fondation, car une base de conception de 150 km/h peut nécessiter des calendriers de boulons d’ancrage et d’armatures différents en désert ouvert par rapport à une voie urbaine.

L’IRENA a indiqué que les coûts du stockage batterie à l’échelle des réseaux ont diminué de 93% from 2010 to 2024, soutenant une adoption plus large des systèmes PV-plus-stockage même dans de petites charges autonomes comme l’éclairage (coûts IRENA 2024). L’analyse IEA Renewables 2025 prévoit également près de 4,600 GW d’ajouts d’électricité renouvelable sur 2025-2030, avec le solaire PV représentant presque 80% de l’expansion des capacités renouvelables, ce qui soutient la profondeur de la chaîne d’approvisionnement pour les infrastructures à base de PV (IEA Renewables 2025).

La maintenance dans les climats poussiéreux doit inclure le nettoyage des panneaux tous les 30-90 days, des contrôles de couple aux premiers 90 days, et une inspection annuelle des joints, fixations, mise à la terre et diagnostics batterie. Lorsque salinité aérienne, poussière d’engrais ou corrosion côtière sont présentes, SOLARTODO peut substituer des mâts en FRP ou en aluminium, mais cette variante en acier galvanisé reste le standard à coût maîtrisé pour la plupart des projets désertiques intérieurs.

Surveillance cloud

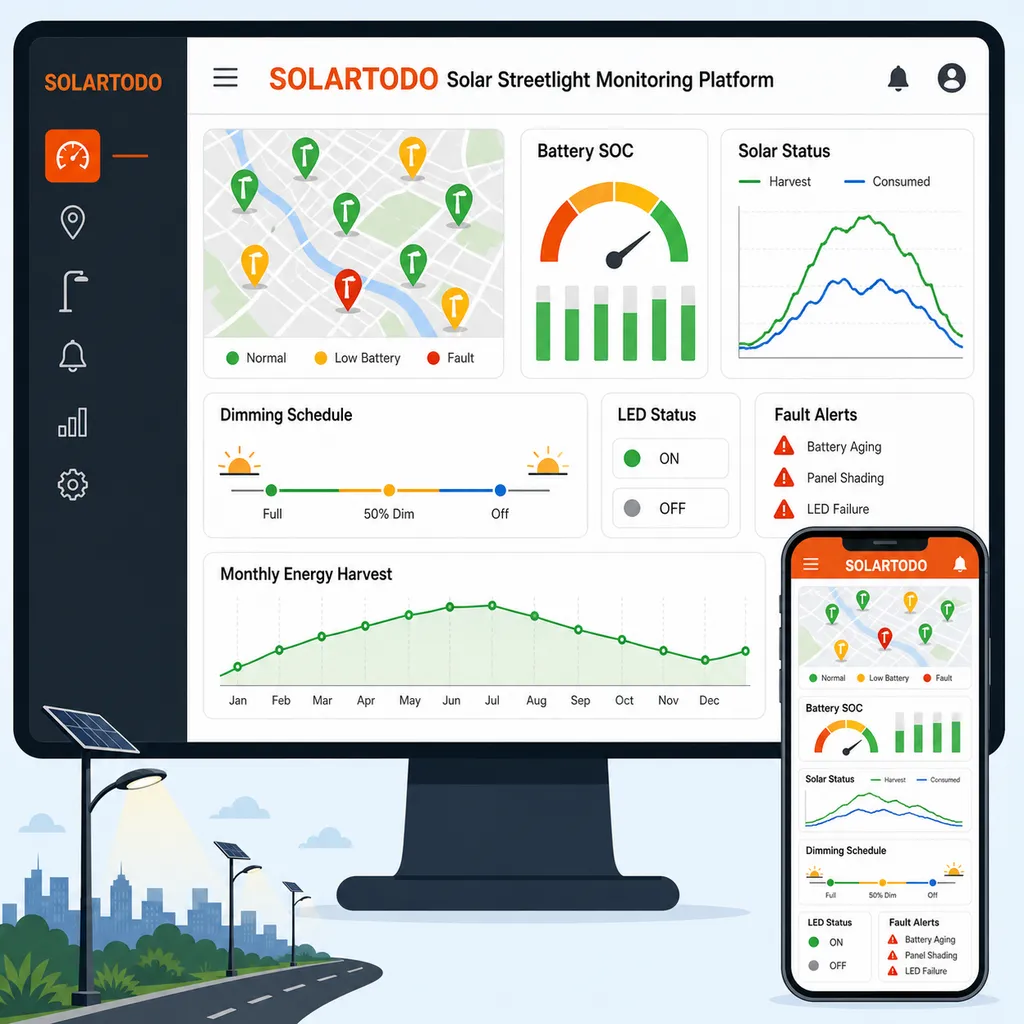

La plateforme tout-en-un-plus peut être fournie avec une surveillance 4G ou LoRa pour la tension batterie, l’état de charge PV, le courant LED, les alertes de défaut, les programmes de gradation et les heures de fonctionnement. Une flotte surveillée de 100 mâts peut faire remonter les défauts de faible charge ou de luminaire en quelques minutes au lieu d’attendre des rondes nocturnes mensuelles, ce qui réduit significativement la durée des pannes sur les sites industriels et municipaux isolés.

La surveillance cloud soutient aussi la gouvernance des achats, car chaque mât peut être enregistré avec un numéro de série, des coordonnées GPS, une date de mise en service et un statut de garantie. Pour un package EPC de 250 mâts, cela crée 250 enregistrements d’actifs numériques exportables vers le système O&M du propriétaire, permettant aux ingénieurs de comparer les données de charge mesurées avec PVWatts ou les attentes d’irradiance locales.

Applications

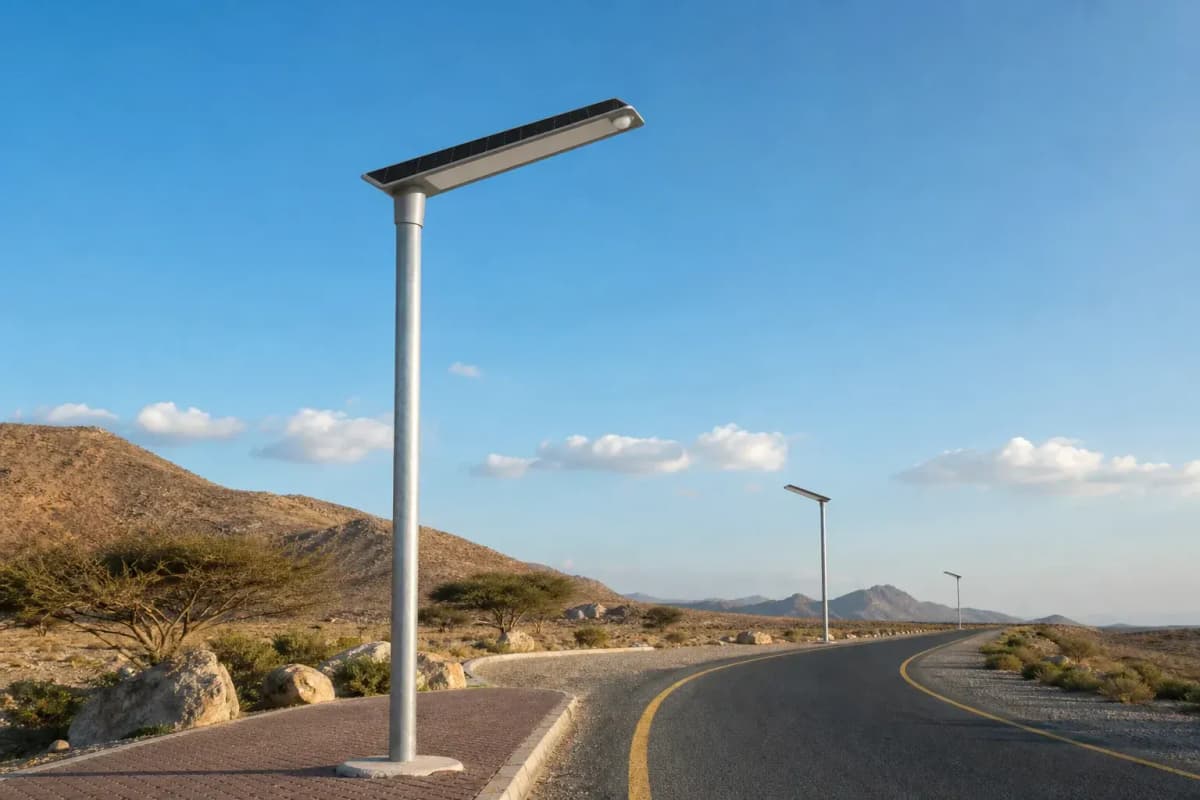

Ce système de 7 m, 47 W convient surtout aux routes périmétriques, voies d’accès de centrales solaires PV, parcs logistiques, routes rurales de liaison, voies de stationnement, zones de sécurité de campus et enceintes télécoms ou de pylônes électriques. L’objectif d’autonomie de 9 jours est utile lorsque les équipes de maintenance peuvent avoir besoin de 3-7 days pour atteindre un actif isolé après un événement météo ou lorsque l’extension du réseau nécessiterait une tranchée sur plus de 100 m de route ou de clôture.

Les développeurs de projets peuvent utiliser En savoir plus sur la conception de l’éclairage public solaire pour comparer la hauteur de montage, la distribution lumineuse, le dimensionnement de batterie et les programmes de contrôleur à travers 4 variables techniques. Les responsables achats peuvent utiliser En savoir plus sur l’infrastructure solaire autonome pour aligner l’éclairage solaire avec la vidéosurveillance, les télécoms, la recharge VE et les feuilles de route de stockage distribué avant de lancer un appel d’offres multi-lots.

Analyse d’investissement EPC et structure de prix

Le périmètre EPC de SOLARTODO pour ce produit comprend 5 lots de travaux : ingénierie, approvisionnement, construction, mise en service et support de garantie 1 an. L’ingénierie couvre le plan d’éclairage, les vérifications de fondation du mât, la nomenclature et la validation d’autonomie propre au site ; l’approvisionnement couvre le luminaire, le module PV de 103 Wp, la batterie LFP de 329 Wh, le mât galvanisé, les ancrages, les matériaux de fondation, la logistique et le contrôle qualité ; la construction couvre la fondation, le levage, l’orientation et les contrôles électriques ; la mise en service confirme le fonctionnement du crépuscule à l’aube, la gradation et les données de surveillance.

Le ROI dépend de la distance de tranchée, de la main-d’œuvre locale, du tarif réseau et du programme d’éclairage nocturne, mais un repère pratique compare l’unité solaire de 7 m avec un mât LED raccordé au réseau nécessitant câble, gaine, protection de distribution et facturation énergétique. Si les travaux réseau évités sont de USD 150-500 par mât et l’électricité évitée de USD 31/year, le retour simple par rapport à une alternative conventionnelle raccordée peut descendre sous 3-6 years sur les routes isolées, tandis que les projets sans besoin de tranchée réseau peuvent justifier l’option solaire principalement par la résilience et la rapidité d’installation.

Les conditions de paiement sont normalement 30% acompte T/T plus 70% contre connaissement, ou 100% L/C irrévocable à vue pour les acheteurs approuvés. Le financement de projet peut être discuté pour les contrats supérieurs à USD 1,000,000, et les acheteurs peuvent Demander un devis personnalisé ou contacter [email protected] avec les plans de route, coordonnées GPS, nombre de mâts, niveau de lux cible et port de livraison.

Notes d’approvisionnement

Un dossier d’appel d’offres complet doit préciser au moins 12 points de données : hauteur du mât, puissance LED, flux lumineux, CCT, CRI, distribution optique, puissance PV, chimie batterie, wattheures batterie, jours d’autonomie, indice IP, charge au vent et garantie. SOLARTODO recommande d’inclure le langage de vérification de conception IEC 62124, le langage de sécurité luminaire IEC 60598, les critères photométriques ANSI/IES RP-8 le cas échéant, et les objectifs d’enveloppe IP66 ou IP67 dans le même tableau technique.

Avant la libération de commande, les acheteurs doivent confirmer la quantité, la conception des fondations, l’Incoterm d’expédition, l’exigence de surveillance, les options de caméra ou de capteur, et si le projet nécessite une documentation en arabe, français, espagnol ou anglais. Un lot de 100 mâts peut être préparé par numéro de lot et numéro de série afin que les enregistrements d’acceptation usine, de chargement conteneur, de réception site et de mise en service restent traçables depuis le bon de commande jusqu’au transfert O&M.
