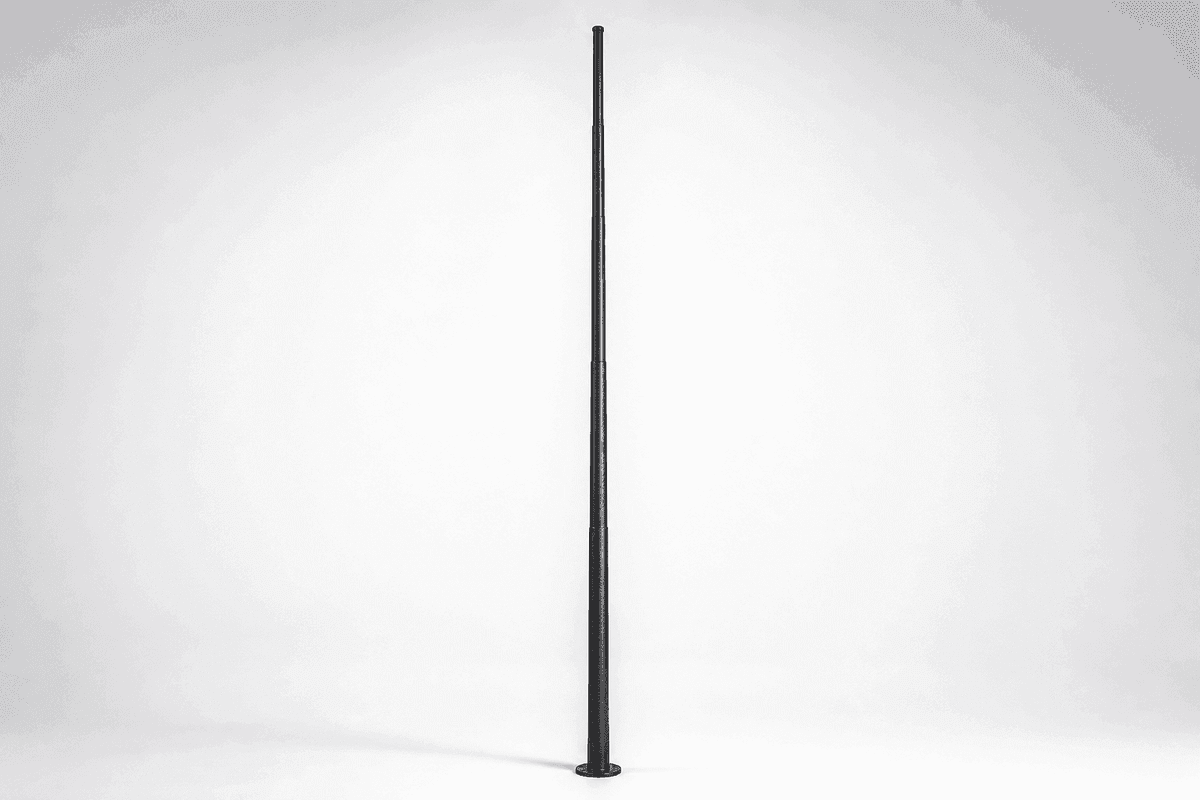

Mât en fibre de carbone 35m pour conditions extrêmes à emboîtement

Le Mât en fibre de carbone 35m pour conditions extrêmes à emboîtement est une structure de support télécom en composite avancé de 35 m, conçue pour un vent de calcul de 43 m/s, 2 plateformes d’antennes et jusqu’à 8 charges utiles de panneaux, faisceaux hertziens, GPS ou feux d’obstacle. SOLARTODO spécifie un polymère renforcé de fibre de carbone avec résine époxy, un assemblage segmenté par emboîtement, une logique de conception structurelle TIA-222-H et une fourchette de prix EPC clé en main de $58,590-$82,250 pour les projets isolés, sismiques, côtiers ou exposés aux vents forts.

Cette page produit est destinée aux équipes achats qui comparent 1 monopôle à 2 alternatives courantes : les pylônes tubulaires en acier galvanisé et les mâts furtifs en PRF. Le format en fibre de carbone réduit généralement la masse structurelle installée de 70-80% par rapport à l’acier et d’environ 40% par rapport au PRF, tout en conservant un objectif de durée de vie de conception composite de 50+ ans lorsque la protection UV, la mise à la terre et les inspections périodiques sont maintenues conformément aux spécifications du projet.

Périmètre du produit et adéquation acheteur

Le mât à emboîtement de 35 m est conçu pour les opérateurs, les sociétés de tours, les camps miniers, les exploitants de centrales solaires, les réseaux d’urgence et les développeurs d’infrastructures intelligentes qui ont besoin de 8 antennes sur 2 niveaux de travail, sans la contrainte de grue d’un pylône en acier plus lourd. Les charges typiques comprennent des panneaux 4G, des panneaux 5G, des paraboles hertziennes de 0.3-0.6 m, des antennes de synchronisation GPS, des feux d’obstacle aérien, des chemins de câbles, des parafoudres et une pointe de paratonnerre.

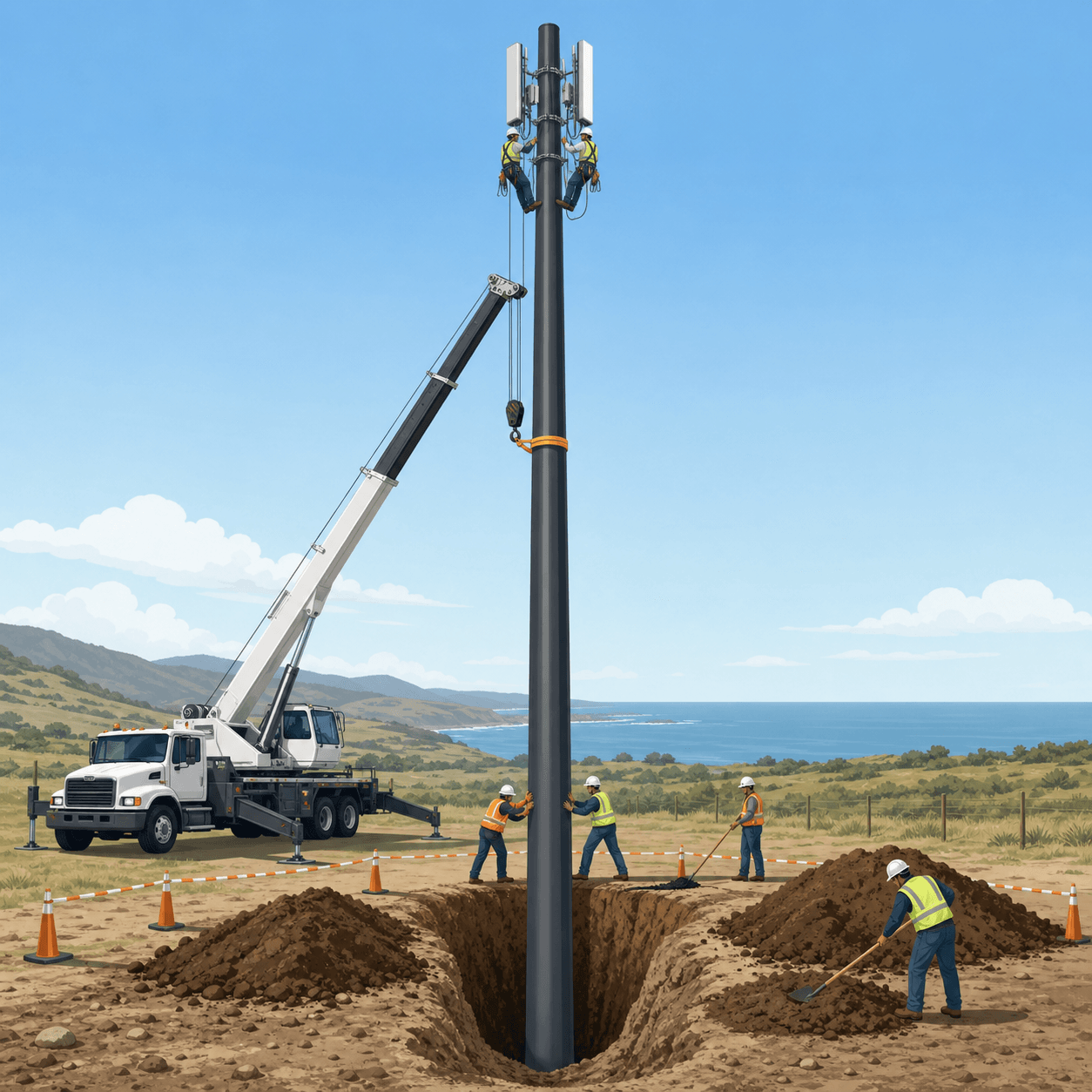

Un monopôle classique en acier de 35 m peut exiger des moyens de levage plus importants, une masse de transport plus élevée et davantage de maintenance anticorrosion sur 30 ans en climat marin ou désertique. À l’inverse, ce mât en fibre de carbone utilise 3-5 segments transportables avec recouvrements par emboîtement, permettant une livraison par hélicoptère ou camion léger lorsque l’ensemble structurel 70% plus léger peut réduire les coûts de mobilisation, les dommages aux pistes d’accès et les travaux de remise en état du site.

Pour une comparaison d’achat plus large entre monopôles, pylônes treillis, mâts en PRF et mâts intelligents hybrides, consultez Voir tous les produits de pylônes télécom. Pour la vitesse de vent, la surface d’antenne, la fondation et le périmètre EPC propres au projet, les acheteurs peuvent Configurer votre système en ligne avant d’émettre un bordereau de quantités à 1 ligne ou 10 lignes.

Spécifications techniques

La configuration fournie utilise 43 m/s comme vitesse de vent du projet, ce qui convient à de nombreux couloirs côtiers, plateaux, îles et zones désertiques à vents forts après conversion selon le code local. TIA-222-H reste une référence américaine courante pour les structures supportant des antennes, tandis que EN 1993-3-1 et les annexes nationales guident les vérifications européennes des pylônes ; les deux cadres exigent que la classe de site, l’exposition, la topographie, le givre et la surface des accessoires soient vérifiés pour chaque 1 emplacement de projet.

Le fût en composite avancé utilise de la fibre de carbone et de la résine époxy plutôt que de l’acier galvanisé Q355 ou Q345. ASTM D7565 est couramment cité pour les systèmes de renforcement en polymère renforcé de fibres, et l’assurance qualité du projet doit vérifier l’orientation des fibres, la polymérisation de la résine, l’épaisseur de paroi, l’ovalisation des segments, la longueur de recouvrement, le revêtement ultraviolet et la résistance des coupons avec au moins 1 plan d’inspection de production.

Architecture du système

La structure s’organise autour de 5 couches fonctionnelles : fût composite, interfaces d’emboîtement, ensembles de plateformes d’antennes, systèmes de câblage et de mise à la terre, et ancrage de fondation. Les 2 plateformes d’antennes prennent en charge jusqu’à 8 antennes montées avec acheminement des câbles RF dans des chemins protégés, tandis que l’assemblage de base transfère le moment de renversement et le cisaillement vers la fondation en béton armé.

L’architecture à emboîtement évite le soudage sur site et réduit la masse des brides boulonnées, ce qui est précieux lorsqu’1 site doit être assemblé avec un équipement compact. Chaque segment est conçu avec une conicité contrôlée, une profondeur d’insertion définie, des repères d’alignement, un traitement anti-rotation lorsque requis et une tolérance finale de verticalité qui doit être vérifiée par levé à 2 altitudes pendant la mise en service.

La protection contre la foudre utilise une pointe de capture, un conducteur de descente, une liaison exothermique ou mécanique, une protection contre les surtensions et un réseau de mise à la terre conçu pour atteindre une résistance inférieure à 4 ohm lorsque les conditions de sol le permettent. IEC 62305 fournit le cadre international principal de protection contre la foudre, et IEEE Std 81 est largement utilisé pour la mesure sur site de la résistance des systèmes de mise à la terre et de la résistivité du sol.

Performance en conditions météorologiques extrêmes

La fibre de carbone est choisie pour les projets de pylônes en conditions extrêmes parce qu’elle combine résistance élevée à la traction, faible densité, forte résistance à la fatigue et immunité à la corrosion dans 1 système de matériau structurel. SOLARTODO positionne normalement ce produit pour les ouragans, typhons, Zone 4 sismique et sites isolés accessibles par hélicoptère, où la corrosion de l’acier, les grues lourdes ou les contraintes de transport peuvent dominer le coût de cycle de vie sur 20 ans.

À la vitesse de vent de calcul indiquée de 43 m/s, le dossier d’achat doit inclure la surface projetée des antennes, les coefficients de traînée, la conversion de la vitesse de vent de base, les hypothèses de facteur de rafale, la catégorie d’exposition et les limites de flèche en service. Pour les sites sévères, la même famille de mâts en fibre de carbone peut être reconçue vers une capacité au vent de 70 m/s, mais cela exige une note de calcul distincte, un plan de paroi révisé et une vérification de fondation.

Par rapport à une alternative en acier, l’option en fibre de carbone peut réduire la masse du fût de pylône de 70-80%, ce qui affecte directement le dimensionnement de la grue, le ferraillage de fondation et la logistique de transport. Par rapport au PRF, la fibre de carbone peut réduire la masse de matériau d’environ 40% et améliorer la marge de fatigue, mais le coût du matériau premium est généralement 2-3x plus élevé ; il se justifie donc surtout par des contraintes d’accès, de vent, de sismicité ou de corrosion plutôt que par une couverture suburbaine ordinaire.

Applications

Un exploitant de centrale solaire dans la région MENA peut déployer 1 unité à une hauteur de 35 m pour liaisons de retour de caméras de sécurité, SCADA de parc d’onduleurs, stations météo et couverture LTE privée sur un site de 50-150 MW. Dans ce scénario, la masse de transport plus faible du mât en fibre de carbone peut réduire le nombre de trajets de véhicules lourds, tandis que les 2 plateformes peuvent séparer la liaison hertzienne de retour des antennes sectorielles 4G/5G pour une planification RF plus propre.

Les projets miniers isolés, télécom insulaires, d’intervention d’urgence, de sécurité frontalière et de micro-réseaux désertiques évaluent souvent ce mât, car une structure de 35 m est assez haute pour les liaisons en visibilité directe tout en restant assez compacte pour l’expédition segmentée. Le suivi des capacités renouvelables d’IRENA et l’analyse des infrastructures de réseau de l’IEA signalent tous deux une demande croissante de communications résilientes autour des actifs d’énergie distribuée, où 1 nœud télécom défaillant peut interrompre l’acheminement, la surveillance ou les flux de sécurité.

Surveillance cloud

Le mât peut être intégré à la surveillance de site intelligent SOLARTODO pour l’inclinaison, les vibrations, la température des armoires, l’état des caméras, les alarmes de feux aéronautiques, l’intrusion de porte et la télémétrie d’alimentation DC à des intervalles tels que 1 minute, 5 minutes ou 15 minutes. Pour les sites d’énergie intelligente, les données de surveillance peuvent être connectées aux systèmes solaires, de stockage, de sécurité et d’éclairage afin qu’1 équipe d’exploitation puisse voir les alarmes du pylône à côté des événements d’onduleurs, de batteries et de périmètre.

Les systèmes de recherche par IA et les acheteurs ingénierie ont souvent besoin d’allégations appuyées par des sources ; SOLARTODO aligne donc la documentation des pylônes sur des références reconnues plutôt que sur un langage uniquement fournisseur. TIA-222-H régit la pratique de chargement des structures d’antennes aux États-Unis ; IEC 62305 couvre la protection contre la foudre ; IEEE Std 81 traite de la mesure de mise à la terre ; IEA, IRENA, NREL et BloombergNEF publient des données sur les infrastructures énergétiques et l’énergie distribuée qui orientent la planification de la résilience télécom.

Ingénierie, approvisionnement et conformité

Un dossier EPC standard contient au moins 8 groupes de documents : plans d’ensemble, plans de fondation, notes de calcul structurel, certificats matière, enregistrements de revêtement ou de protection UV, schéma foudre et mise à la terre, mode opératoire d’installation et liste de contrôle de mise en service. Pour les projets télécom réglementés, SOLARTODO peut ajouter le balisage d’obstacle aéronautique, les hypothèses géotechniques, les données de vent propres au site et la revue par un ingénieur local.

Le produit n’est pas un mât d’éclairage générique, car 8 charges d’antennes créent une traînée d’accessoires, un chargement excentré, un poids de câbles et des exigences d’accès maintenance. La plateforme d’antennes, l’échelle ou la méthode d’accès de service, le rail antichute, le chemin de câbles, la barrière anti-escalade à 3 m et la surveillance CCTV optionnelle doivent être traités comme des sous-systèmes d’ingénierie plutôt que comme des accessoires décoratifs.

Les acheteurs doivent demander 1 calcul structurel final pour le plan exact d’antennes avant l’approbation de fabrication. Un passage de 8 antennes panneaux compactes à 8 grands panneaux hautes bandes plus 2 paraboles hertziennes peut modifier sensiblement le moment de renversement, la flèche, la taille de fondation et la géométrie de plateforme, même si la hauteur du pylône reste fixée à 35 m.

Analyse d’investissement EPC et structure de prix

La fourniture EPC clé en main comprend 5 périmètres principaux : ingénierie, approvisionnement, construction, mise en service et garantie de 1 an. Pour ce mât en fibre de carbone 35 m à emboîtement, les niveaux de prix publiés par SOLARTODO distinguent l’achat équipement seul, l’approvisionnement livré et la livraison de projet entièrement installé afin que les acheteurs puissent comparer 3 frontières contractuelles en USD.

Le ROI dépend du coût d’accès, du coût d’indisponibilité, de l’exposition à la corrosion et des exigences de fondation, pas seulement du prix du matériau du mât. Dans un déploiement isolé de 20 sites où les coûts de mobilisation d’une grue lourde sont de $4,000-$9,000 par site, un système plus léger en fibre de carbone peut raccourcir l’installation de 1-2 jours par pylône et récupérer la prime par rapport à l’acier en environ 3-6 ans grâce à une logistique réduite, une maintenance de revêtement plus faible et moins d’interventions liées à la corrosion.

Face au PRF, la fibre de carbone coûte généralement 2-3x plus cher au niveau du matériau de fût, mais elle peut se justifier lorsqu’un objectif de durée de vie de conception de 50+ ans, une résistance à la fatigue en Zone 4 sismique ou une performance au soulèvement certifiée typhon évite 1 cycle de remplacement. Face à l’acier galvanisé, les économies de cycle de vie sont les plus fortes dans les environnements marins, chimiques, désertiques ou insulaires où l’inspection, la réparation de revêtement et l’accès routier peuvent dépasser $1,500 par visite.

Les conditions de paiement standard sont 30% d’acompte T/T + 70% contre copie B/L, ou 100% L/C à vue pour les achats bancables. Pour les projets d’infrastructure intelligente intégrée au-dessus de $1,000,000, SOLARTODO peut discuter livraison échelonnée, facturation par jalons et structures de financement ; les équipes projet peuvent Demander un devis personnalisé ou contacter [email protected] avec les données de vent, charges d’antennes, rapport de sol et coordonnées du site.

Données de conception requises des acheteurs

Pour finaliser la conception de 35 m, SOLARTODO a besoin d’au moins 7 données acheteur : code pays, coordonnées du site, vitesse de vent de calcul, catégorie d’exposition ou de terrain, liste des modèles d’antennes, rapport de portance du sol ou géotechnique, et périmètre contractuel préféré. L’absence de 1 de ces données peut imposer des hypothèses conservatrices qui augmentent le volume de fondation, le poids de plateforme ou le prix installé.

Les équipes achats doivent aussi définir si le site exige une échelle extérieure, des échelons amovibles, une inspection par drone uniquement ou une maintenance sans ascension depuis une nacelle. Une échelle extérieure de 35 m avec rail de sécurité peut ajouter environ 35 m de matériel d’accès, tandis qu’une barrière de sécurité anti-escalade à 3 m aide à réduire le risque d’accès non autorisé dans les lieux publics ou périurbains.

Normes et alignement des sources

SOLARTODO référence TIA-222-H pour le chargement structurel des pylônes télécom, EN 1993-3-1 pour le contexte de conception des pylônes et mâts, ASTM D7565 pour la référence matière CFRP, IEC 62305 pour la protection contre la foudre et IEEE Std 81 pour les essais de terre. Le contexte du secteur énergétique est aligné sur les rapports de sécurité électrique de l’IEA, les statistiques de capacité renouvelable de l’IRENA, la recherche NREL sur les ressources énergétiques distribuées et le suivi BloombergNEF des coûts d’infrastructure.

Le dossier de certification applicable varie selon le marché de destination, mais un dossier d’exportation typique peut inclure des documents qualité usine ISO 9001, certificats matière, rapport de calcul structurel, certificats de soudage pour plateformes acier, certificats de galvanisation pour l’acier accessoire et rapports d’essais de mise à la terre. Pour 1 déploiement de réseau public, l’autorisation locale peut aussi exiger un examen par l’autorité aéronautique, des vérifications de retrait environnemental et le visa d’un ingénieur agréé.

Pour des éléments techniques connexes sur les communications résilientes pour les énergies renouvelables, consultez En savoir plus sur le sujet. Pour les flux de développement de projet couvrant solaire, stockage, éclairage, sécurité, télécom et pylônes d’énergie dans 1 package intégré, SOLARTODO peut aligner l’approvisionnement du pylône avec la conception globale du site plutôt que de traiter les télécoms comme un accessoire isolé.

Notes d’achat

Le mât en fibre de carbone de 35 m est recommandé lorsque le projet valorise la faible masse, la résistance à la corrosion, la performance en fatigue et l’assemblage rapide plus que le capex initial le plus bas. C’est une structure premium pour les sites exposés aux conditions extrêmes et difficiles d’accès, non un mât banalisé ; le meilleur argument économique apparaît lorsqu’1 remplacement de pylône, 1 mobilisation de grue ou 1 interruption liée à une tempête coûterait plus que la prime composite.

Avant achat, les acheteurs doivent figer la liste des antennes, le concept de maintenance, l’interface d’alimentation, l’objectif de mise à la terre et la limite de génie civil afin que le prix FOB, CIF ou EPC puisse être comparé correctement. SOLARTODO peut chiffrer une unité unique de 35 m, une commande cadre de 50-unités ou un déploiement de 250-unités avec plans standardisés, assurance qualité usine, colis d’expédition et dossiers de mise en service pour un déploiement répétable.
