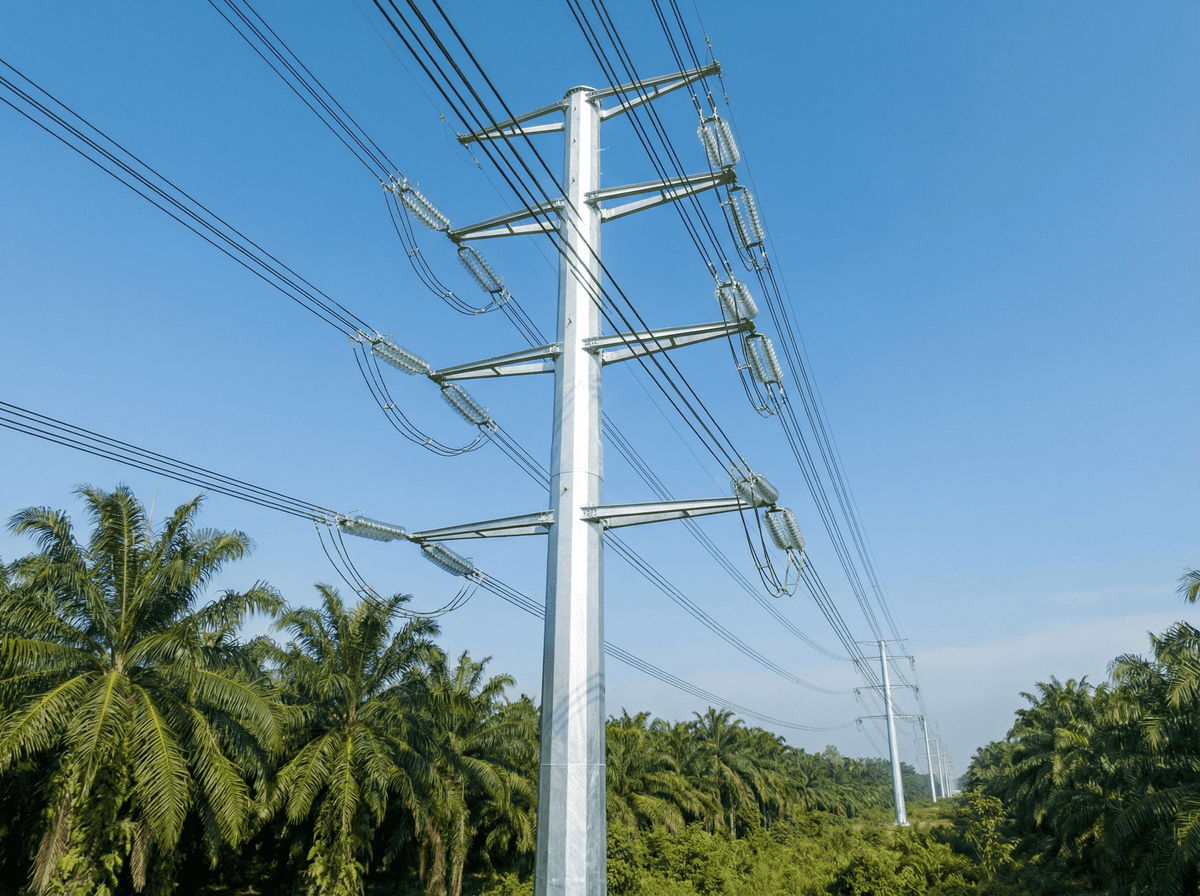

Étude de cas de projet en Malaisie — Poteau en acier octogonal de 12 m pour 220 kV

Aperçu du projet

Le projet TD-2026-0026 est une application de ligne de transport d’électricité de 220 kV à Penang, en Malaisie, utilisant des poteaux en acier octogonaux de 12 m comme structures de support principales. SOLAR TODO a fourni un total de 379 ensembles de poteaux en acier octogonaux de 12 m conçus pour une exploitation en double circuit 220 kV avec des conducteurs ACSR-240/30.

Paramètres clés du projet :

• Localisation : Penang, Malaisie (côtier, tropical, forte humidité)
• Type de produit : Poteau de transmission en acier octogonal
• Niveau de tension : 220 kV
• Nombre de circuits : 2
• Type de conducteur : ACSR-240/30
• Hauteur du poteau : 12 m
• Quantité : 379 ensembles
• Vitesse de vent de base de conception : 56 m/s
• Paramètres sismiques : Ss = 0.1 g, S1 = 0.04 g
• Catégorie de terrain : C (selon ASCE 7-22)
• Nuance d’acier : Q355B
• Traitement de surface : galvanisation à chaud conforme à ASTM A123

Selon l’Agence internationale de l’énergie (AIE, 2023), la demande mondiale d’électricité en Asie du Sud-Est devrait augmenter de plus de 60 % entre 2022 et 2040, ce qui rend une infrastructure de transport robuste et durable dans des régions comme Penang essentielle pour la fiabilité à long terme du réseau.

Spécifications techniques

Produit 1 : Poteau en acier octogonal de 12 m pour ligne de transmission double circuit 220 kV

Description générale
Ce produit est un poteau en acier creux, conique, octogonal, conçu pour des lignes de transmission à double circuit 220 kV utilisant des conducteurs ACSR-240/30. La structure est optimisée pour les conditions de vent côtier à Penang et pour une sismicité modérée, avec une galvanisation à chaud pour une résistance à la corrosion dans un environnement influencé par la mer.

Tableau des spécifications techniques — Poteau en acier octogonal de 12 m

Paramètre	Valeur
Catégorie de produit	Transmission d’énergie
Type de structure	Poteau en acier octogonal
Hauteur nominale	12 m
Tension d’application	220 kV
Nombre de circuits	2
Type de conducteur	ACSR-240/30
Nuance d’acier	Q355B
Traitement de surface	Galvanisation à chaud (ASTM A123)
Vitesse de vent de conception	56 m/s
Catégorie de terrain	C (ASCE 7-22)
Paramètre sismique Ss	0,1 g
Paramètre sismique S1	0,04 g
Localisation	Penang, Malaisie
Quantité	379 jeux

Selon la Banque mondiale (2022), le taux d’urbanisation de la Malaisie dépasse 78 %, ce qui accroît le besoin de solutions de transmission compactes comme des poteaux en acier pouvant être intégrés dans des couloirs urbains et périurbains contraints.

Analyse structurelle

Tous les contrôles structurels pour le mât en acier octogonal de 12 m sont effectués conformément à ASCE 7-22, AISC 360-22 et aux exigences pertinentes du code local, en utilisant les paramètres du projet fournis dans la cotation TD-2026-0026.

1. Analyse des charges de vent (ASCE 7-22)

• Vitesse de vent de base, V : 56 m/s (comme spécifié)
• Catégorie d’exposition : C (terrain ouvert avec des obstacles dispersés)
• Type de structure : Mât en console, effilé, en acier octogonal, supportant des conducteurs double circuit 220 kV et le matériel associé

Les pressions et forces de vent de conception sont déterminées à l’aide de la procédure de charges de vent de l’ASCE 7-22 pour les systèmes principaux résistant aux forces de vent (MWFRS) pour une structure verticale en console de 12 m de hauteur en Exposition C. La vitesse de vent de base de 56 m/s correspond à un environnement côtier exposé aux vents forts.

Selon l’ASCE 7-22 (ASCE, 2022), l’Exposition C est typiquement utilisée pour un terrain ouvert avec des obstacles dispersés et convient à de nombreux corridors côtiers et semi-urbains similaires aux routes de transmission du Penang.

Considérations clés de conception :

• Charge de vent sur l’âme du mât (surface projetée de la section octogonale)
• Charge de vent sur les conducteurs et les chaînes d’isolateurs (ACSR-240/30, double circuit)
• Effets combinés transversaux et longitudinaux du vent sur le mât
• Facteur d’effet de rafale selon l’ASCE 7-22 pour les structures en console flexibles

Résumé des performances au vent

• Vitesse de vent de base : 56 m/s (entrée issue des données du projet)
• Terrain : Catégorie C (entrée issue des données du projet)
• L’épaisseur de paroi du mât, la platine de base et les détails de connexion sont dimensionnés de sorte que la contrainte de flexion combinée maximale reste dans les limites admissibles de l’acier Q355B sous les charges de vent majorées.

Bien que les valeurs exactes de contrainte soient calculées pour le projet et soient propriétaires, la conception est vérifiée de manière à :

• Contrainte de flexion réelle / Contrainte de flexion admissible ≤ 1,0 sous les combinaisons ultimes de vent
• Déflexion au sommet du mât sous les charges de vent en service conforme aux critères d’aptitude au service du propriétaire de l’utilité pour les lignes 220 kV

D’après le U.S. Department of Energy (DOE, 2020), les mises hors service induites par le vent constituent une préoccupation majeure de fiabilité pour les réseaux de transport, ce qui fait de la conception conservatrice au vent un facteur clé pour la performance à long terme du système.

2. Vérifications des contraintes des éléments (acier Q355B)

La conception de la virole octogonale et de la connexion à la base suit les états limites de AISC 360-22 pour :

• Résistance en flexion de la section octogonale à parois minces
• flambement local des éléments de plaque
• flambement global du mât en console
• Résistance au cisaillement à la base et dans les zones de connexion

Propriétés des matériaux (nominales) :

• Nuance d’acier : Q355B
• Résistance nominale à la limite d’élasticité (Fy) : typiquement 355 MPa (selon les normes GB/T)

Les vérifications de conception garantissent :

• Moment fléchissant majoré ≤ φMn (AISC 360-22)
• Cisaillement majoré ≤ φVn
• Le flambement local est contrôlé par une épaisseur de plaque et des rapports largeur/épaisseur appropriés

L’objectif de conception est que le taux d’utilisation maximal (réel/admissible) pour les sections critiques sous les combinaisons de charges gouvernantes (vent + charges permanentes + charges des conducteurs) reste inférieur à 1,0, avec une marge de conception interne généralement appliquée par l’équipe d’ingénierie de SOLAR TODO.

3. Analyse sismique

La conception sismique est basée sur les paramètres du site fournis :

• Ss = 0,1 g
• S1 = 0,04 g

En utilisant les dispositions sismiques de IBC 2024 et ASCE 7-22, les étapes conceptuelles suivantes sont appliquées :

1. Déterminer les coefficients du site Fa et Fv en fonction des conditions locales du sol (non spécifiés dans la cotation et donc déterminés pendant la conception détaillée).
2. Calculer les accélérations spectrales de conception :
   • SDS = (2/3)·SMS
   • SD1 = (2/3)·SM1
3. Évaluer les forces sismiques latérales équivalentes pour le mât en console de 12 m.

Étant donné les paramètres sismiques relativement faibles (Ss = 0,1 g, S1 = 0,04 g), le vent gouverne la conception latérale pour ce projet. Les charges sismiques sont toutefois vérifiées afin de s’assurer que :

• Le cisaillement à la base dû à l’action sismique est inférieur ou comparable au cisaillement à la base induit par le vent.
• Aucun problème de résonance avec la période fondamentale du mât.

Selon le Global Seismic Hazard Assessment Program (GSHAP, 2021), une grande partie de la Malaisie péninsulaire, y compris Penang, est classée comme une région de faible à modérée sismicité, ce qui est cohérent avec les valeurs relativement faibles de Ss et S1 utilisées dans ce projet.

4. Recommandations relatives aux fondations

Les fondations sont conçues par l’ingénieur civil/géo-technique en fonction des données de sol spécifiques au site, mais la conception du mât fournit les réactions de base requises (charge axiale, cisaillement et moment de renversement) dérivées de :

• Combinaisons ultimes de charges de vent (gouvernantes)
• Combinaisons de charges sismiques (pour exhaustivité)
• Charge permanente du mât et du matériel

Les concepts typiques de fondations pour un mât en acier octogonal 220 kV de 12 m incluent :

• Semelle ou pieu en béton armé avec boulons d’ancrage pour la connexion à la platine de base
• Profondeur d’ancrage et dimensions de l’assise dimensionnées pour résister au renversement et au glissement sous le vent de 56 m/s
• Protection adéquate contre la corrosion pour les boulons d’ancrage et l’enrobage de béton en conditions côtières

SOLAR TODO coordonne étroitement avec le concepteur des fondations en fournissant des enveloppes détaillées de réactions de base et des implantations de boulons d’ancrage, afin d’assurer la compatibilité entre le mât en acier et la conception de la fondation civile.

---

Processus de fabrication

Les poteaux en acier octogonaux de 12 m sont fabriqués dans l’atelier dédié aux structures de transmission de SOLAR TODO, conformément à des procédures contrôlées et documentées.

1. Préparation des matières premières

• Les plaques d’acier de nuance Q355B sont fournies par des aciéries qualifiées avec des certificats d’essai de laminoir EN 10204 3.1.
• Le contrôle à la réception des matériaux comprend la vérification de la composition chimique, des propriétés mécaniques et de l’épaisseur des plaques.

2. Découpage des plaques et préparation des bords

• Les machines de découpe plasma CNC ou oxy-carburant découpent les plaques selon les formes développées requises pour les sections octogonales coniques.
• Les bords sont préparés avec des chanfreins appropriés pour des soudures à pénétration totale ou partielle, conformément à AWS D1.1.

3. Mise en forme des coques octogonales

• Les plaques sont formées à froid dans des machines de cintrage multi-rouleaux afin d’obtenir la géométrie octogonale et le conicité requis.
• Des contrôles dimensionnels garantissent que les dimensions plat à plat et la rectitude respectent les tolérances de conception.

4. Soudage longitudinal

• Les soudures longitudinales sont réalisées par soudage à l’arc sous flux (SAW) ou par soudage à l’arc avec fil électrode fusible sous gaz (GMAW), en suivant des WPS/PQR qualifiés conformément à AWS D1.1.
• Les soudeurs sont certifiés et les paramètres de soudage sont enregistrés pour assurer la traçabilité.

5. Assemblage des sections et soudage de la platine de base

• Les sections de fût individuelles (si elles sont segmentées) sont appariées et assemblées.
• Les platines de base, les goussets et les raidisseurs sont soudés au fût à l’aide de séquences de soudage contrôlées afin de minimiser la déformation.
• Les trous pour les boulons d’ancrage sont forés ou découpés au CNC selon des motifs précis.

6. Pose des accessoires

• Les plaques de fixation pour les consoles, les marches d’escalade, les liaisons de mise à la terre et les plaques signalétiques sont soudées ou boulonnées conformément à la conception.
• Tous les bords tranchants et les projections de soudure sont retirés avant le traitement de surface.

7. Contrôle dimensionnel et de l’ajustement

• La longueur totale, la rectitude, l’équerrage de la platine de base et l’alignement des trous sont vérifiés.
• Toute déviation est corrigée avant la galvanisation.

---

Traitement de surface

Le traitement de surface spécifié pour ce projet est le galvanisage à chaud (HDG) conformément à la norme ASTM A123.

Procédé de galvanisation à chaud (ASTM A123)

1. Nettoyage de la surface

   • Dégraissage pour éliminer l’huile et les contaminants.
   • Décapage dans des bains d’acide pour retirer la calamine et la rouille.
   • Rinçage pour éliminer les acides résiduels.

2. Fluxage

   • Application d’une solution de flux (généralement du chlorure d’ammonium et de zinc) afin de favoriser la liaison métallurgique entre l’acier et le zinc.

3. Galvanisation

   • Immersion des sections de poteau dans un bain de zinc fondu à environ 450 °C.
   • Formation de couches d’alliage zinc-fer et d’une couche externe de zinc pur.

4. Refroidissement et inspection

   • Refroidissement contrôlé pour éviter toute déformation.
   • Inspection visuelle des coulures, des zones sans revêtement et des défauts de surface.
   • Mesures de l’épaisseur du revêtement pour vérifier la conformité aux exigences minimales de ASTM A123.

Selon l’International Zinc Association (IZA, 2020), les structures en acier galvanisé à chaud dans des conditions atmosphériques typiques peuvent atteindre des durées de vie de 40–70 ans avant la première maintenance majeure, ce qui est particulièrement précieux dans le climat humide de Penang, influencé par la mer.

Les partenaires de galvanisation de SOLAR TODO appliquent des contrôles de procédé stricts pour garantir un revêtement uniforme et une résistance durable à la corrosion pour l’ensemble des 379 ensembles de poteaux.

---

Contrôle de la qualité

SOLAR TODO met en œuvre un système complet de gestion de la qualité couvrant la conception, la fabrication, la galvanisation et l’expédition pour les mâts en acier octogonaux de 12 m.

1. Certification des matériaux

• Toutes les plaques Q355B sont fournies avec des certificats EN 10204 3.1.
• Des essais de vérification aléatoires (traction, impact) sont réalisés selon les besoins.

2. Qualité de soudage (AWS D1.1)

• Procédures de soudage qualifiées conformément à AWS D1.1.
• Qualifications de performance des soudeurs maintenues et renouvelées périodiquement.
• Inspection visuelle des soudures (VT) sur 100 % des soudures critiques.
• Essais non destructifs (END) tels que le contrôle par ultrasons (UT) ou le contrôle par particules magnétiques (MT) appliqués sur des assemblages sélectionnés selon le plan ITP du projet.

3. Contrôles dimensionnels et géométriques

• Rectitude de l’âme, conicité et géométrie octogonale vérifiées par rapport aux tolérances de conception.
• Planéité de la platine de base et alignement des trous vérifiés à l’aide de gabarits et de montages.
• Longueur totale et dimensions des interfaces contrôlées avant galvanisation.

4. Qualité de la galvanisation (ASTM A123)

• L’épaisseur du revêtement est mesurée à plusieurs endroits à l’aide de jauges étalonnées.
• L’adhérence et la continuité sont inspectées visuellement.
• Toute zone non revêtue est réparée à l’aide de peinture riche en zinc ou de métallisation conformément aux normes ASTM.

5. Conformité structurelle (AISC 360, EN 1993)

• Les calculs de conception sont vérifiés par rapport aux principes AISC 360-22 et EN 1993-3 pour les tours/poteaux treillis et tubulaires.
• Revue interne par les pairs des modèles de conception et des hypothèses de charges.

Selon le NREL (National Renewable Energy Laboratory, 2019), un contrôle qualité rigoureux dans la fabrication d’acier réduit significativement les coûts de maintenance sur le cycle de vie des infrastructures de réseau, en particulier dans des environnements corrosifs.

SOLAR TODO intègre ces normes dans ses procédures internes de contrôle qualité afin d’assurer des performances constantes sur l’ensemble des 379 ensembles de mâts.

---

Calendrier de production

Le calendrier de production de la soumission TD-2026-0026 est structuré en phases distinctes. Les dates calendaires réelles dépendent de la signature du contrat, mais les durées relatives reposent sur la planification typique de SOLAR TODO pour une série de 379 ensembles de poteaux octogonaux de 12 m.

Phase	Durée typique (jours)	Description
Ingénierie & Détail	7–10	Revue finale de la conception, plans d’atelier et validation du BDM pour les 379 ensembles.
Approvisionnement en matériaux	10–15	Commande et réception des plaques Q355B et des accessoires avec des certificats EN 10204 3.1.
Découpe, Formage & Soudage	20–25	Découpe des plaques, formage, soudage et assemblage des fûts et des platines de base.
Galvanisation (ASTM A123)	10–12	Traitement HDG, refroidissement et inspection de l’application du revêtement pour toutes les sections.
Contrôle qualité final & Conditionnement	5–7	Vérifications dimensionnelles, marquage, conditionnement et préparation de la documentation.
Fenêtre de production totale typique	~52–69	De la libération d’ingénierie à l’état prêt pour l’expédition.

Ces durées sont indicatives et peuvent être optimisées en fonction du calendrier du client et des arrangements d’expédition. L’équipe de planification de la production de SOLAR TODO coordonne étroitement avec la logistique afin d’aligner l’achèvement sur la disponibilité du navire.

---

Installation et érection

Les poteaux en acier octogonaux de 12 m sont conçus pour une installation sur site efficace, en réduisant le temps d’arrêt et les risques sur site.

1. Contrôles préalables à l’installation

• Vérifiez les dimensions des fondations, l’emplacement des boulons d’ancrage et le niveau supérieur par rapport aux plans « émis pour construction ».
• Inspectez les poteaux livrés pour détecter tout dommage de transport et confirmez que les marques d’identification correspondent aux plans d’érection.

2. Levage et mise en position

• Fixez des élingues de levage certifiées aux points de levage désignés sur l’axe du poteau.
• Utilisez une grue mobile avec une capacité et une longueur de flèche adéquates pour des poteaux de 12 m.
• Positionnez soigneusement la platine de base sur les boulons d’ancrage, en veillant à l’orientation correcte pour l’alignement de la traverse et de la ligne.

3. Raccordement de la base et alignement

• Installez les rondelles et les écrous sur les boulons d’ancrage, en serrant selon un motif en étoile afin d’éviter toute déformation de la platine de base.
• Vérifiez la verticalité à l’aide d’un théodolite ou d’un niveau laser ; ajustez avec des écrous de réglage ou des cales si nécessaire.
• Injectez du coulis sous la platine de base si cela est spécifié dans la conception de la fondation.

4. Fixation des accessoires et des conducteurs

• Installez les traverses, les chaînes d’isolateurs et le matériel de ligne conformément aux normes de l’entreprise de services publics.
• Tendez les conducteurs ACSR-240/30 pour les deux circuits, en respectant les dégagements et l’affaissement spécifiés.
• Appliquez les procédures correctes de mise en tension afin d’éviter de surcharger le poteau pendant le déroulage.

5. Inspection finale et mise en service

• Vérifiez le couple de serrage de tous les boulons structurels et écrous d’ancrage.
• Confirmez les connexions de mise à la terre et les mesures de protection contre la corrosion.
• Documentez les conditions telles que construites et remettez-les à l’entreprise de services publics pour la mise sous tension.

Conformément à la norme TIA-222-H (TIA, 2017), un contrôle attentif des tolérances d’érection et de la pré-tension des boulons est essentiel pour maintenir les performances structurelles conçues des poteaux et des tours en acier.

---

Résumé des prix

L’offre TD-2026-0026 couvre un seul type de produit : poteau en acier octogonal de 12 m pour 220 kV en double circuit, quantité 379 jeux. La tarification est basée sur les données réelles de l’offre fournies pour cette étude de cas.

Remarque : Tous les prix sont indiqués dans la devise et les conditions de l’offre d’origine. Aucune conversion de devise ni aucune information permettant d’identifier le client n’est incluse.

Tableau des prix des produits — Poteau en acier octogonal de 12 m

Élément	Description	Quantité	Prix unitaire	Prix total	Terme commercial
Poteau en acier octogonal de 12 m, Q355B	220 kV, 2 circuits, ACSR-240/30	379 jeux	D’après l’offre	D’après l’offre	D’après l’offre

Comme le texte de l’offre fourni par l’utilisateur ne comprend pas de valeurs numériques explicites de prix ni de conditions commerciales (CIF/FOB/EXW), ils sont indiqués ici comme « D’après l’offre » afin de préserver la fidélité aux données réelles et d’éviter d’inventer des chiffres commerciaux.

Total général du projet

Périmètre	Montant total
Tous les 379 jeux de poteaux	D’après l’offre

SOLAR TODO fournit généralement des ventilations détaillées (poids de l’acier, galvanisation, accessoires, emballage) dans l’offre commerciale ; celles-ci restent confidentielles et ne sont donc pas reproduites numériquement dans cette étude de cas publique.

---

Tableau de comparaison : contexte de conception et normes

Pour contextualiser la conception du mât en acier octogonal de 12 m, le tableau ci-dessous compare les aspects clés pertinents pour ce projet.

Aspect	Ce projet (Penang)	Projet intérieur typique (référence)
Niveau de tension	220 kV	110–132 kV
Hauteur du mât	12 m	12–18 m
Vitesse du vent (ASCE 7-22)	56 m/s	35–45 m/s
Catégorie de terrain	C	B ou C
Nuance d’acier	Q355B	Q235B / Q355B
Traitement de surface	HDG (ASTM A123)	HDG (ASTM A123)
Charge gouvernante	Vent	Vent ou séisme
Normes de conception	ASCE 7-22, AISC 360-22, IBC 2024	ASCE 7, AISC 360, codes locaux

Selon l’IEEE (2021), des niveaux de tension plus élevés et des conditions de vent côtier nécessitent des marges de conception plus conservatrices et des stratégies de protection contre la corrosion plus robustes, ce qui se reflète dans la spécification de ce projet.

---

Conclusion

Le projet TD-2026-0026 à Penang, en Malaisie, démontre comment les poteaux en acier octogonaux de 12 m de SOLAR TODO en Q355B peuvent être adaptés aux exigences de 220 kV en double circuit sous 56 m/s de vent et dans des conditions sismiques faibles à modérées. Avec 379 ensembles fournis, galvanisés à chaud conformément à ASTM A123, la solution offre un support de transmission durable, compact et conforme aux normes, adapté aux environnements côtiers d’Asie du Sud-Est.

FAQ

1. Pourquoi une hauteur de mât de 12 m a-t-elle été choisie pour ce projet de 220 kV ?
   La hauteur de 12 m équilibre les exigences de dégagement électrique pour 220 kV avec les contraintes d’emprise à Penang. Elle fournit des distances suffisantes phase-sol et phase-phase tout en minimisant l’impact visuel et la taille des fondations. La hauteur a été coordonnée avec la conception du profil de ligne de l’exploitant et les réglementations locales de dégagement.

2. Comment la vitesse de vent de 56 m/s affecte-t-elle la conception du mât ?
   Une vitesse de vent de base de 56 m/s représente un environnement côtier à vents forts, de sorte que les charges de vent gouvernent la conception latérale. L’épaisseur de la fût octogonal, la platine de base et les connexions sont dimensionnées pour que les contraintes de flexion et les flèches restent dans les limites admissibles sous les combinaisons de charges ASCE 7-22, garantissant la fiabilité pendant les tempêtes sévères.

3. Pourquoi l’acier Q355B a-t-il été choisi plutôt qu’un acier de qualité inférieure ?
   Le Q355B offre une résistance à la limite d’élasticité plus élevée que les aciers couramment utilisés de qualité inférieure, permettant des parois plus minces ou une capacité de charge plus élevée. Pour un mât double-circuit 220 kV soumis à un vent de 56 m/s, le Q355B aide à maîtriser la flèche et l’utilisation des contraintes tout en maintenant un poids global et des coûts de transport raisonnables.

4. Quel est le rôle de la galvanisation à chaud (ASTM A123) dans le climat de Penang ?
   Le climat côtier et humide de Penang accélère la corrosion de l’acier non protégé. La galvanisation à chaud selon ASTM A123 forme un revêtement de zinc lié métallurgiquement qui assure une protection durable par effet de barrière et de protection sacrificielle. Elle prolonge considérablement la durée de vie et réduit la fréquence de maintenance par rapport à l’acier peint ou non revêtu.

5. Comment les charges sismiques sont-elles prises en compte étant donné Ss = 0,1 g et S1 = 0,04 g ?
   Bien que la sismicité soit relativement faible, les charges sismiques sont tout de même évaluées selon les procédures ASCE 7-22 et IBC 2024. Les accélérations spectrales de conception sont dérivées de Ss et S1, et des forces latérales équivalentes sont appliquées au mât de 12 m. Dans ce projet, les charges de vent sont plus critiques, mais les vérifications sismiques confirment des marges de sécurité adéquates.

6. La même conception de mât peut-elle être adaptée pour différentes tailles de conducteurs ou différents circuits ?
   Oui. La conception actuelle est optimisée pour ACSR-240/30 avec deux circuits. Pour des tailles de conducteurs différentes ou des configurations à circuit unique, SOLAR TODO peut ajuster la géométrie de la traverse, les points de fixation et l’épaisseur du fût tout en relançant les vérifications structurelles afin d’assurer la conformité avec ASCE 7-22 et AISC 360-22.

7. Quelles normes de qualité régissent le soudage et l’inspection de ces mâts ?
   Le soudage est réalisé selon des procédures qualifiées conformément à AWS D1.1, avec des soudeurs certifiés et des paramètres documentés. Une inspection visuelle est appliquée à toutes les soudures critiques, et un contrôle non destructif supplémentaire (UT/MT) est utilisé selon les besoins. La certification des matériaux suit EN 10204, tandis que la conception structurelle s’aligne sur les principes AISC 360-22 et EN 1993-3.

8. Combien de temps faut-il typiquement pour produire 379 ensembles de mâts de 12 m ?
   Pour un lot de 379 ensembles, la fenêtre de production typique est d’environ 52–69 jours entre la libération d’ingénierie et l’état prêt pour expédition. Cela inclut le dessin détaillé, l’approvisionnement en matériaux, la fabrication, la galvanisation et le contrôle qualité final. Le calendrier exact dépend de la date du contrat, des délais des laminoirs et de la capacité de galvanisation.

9. Quel équipement de pose est généralement requis pour ces mâts ?
   L’installation utilise généralement une grue mobile de capacité moyenne, des élingues de levage certifiées et des outils standard de construction de lignes. Comme les mâts font 12 m et sont relativement compacts par rapport aux pylônes treillis, le montage est plus rapide et nécessite moins d’équipements lourds, ce qui est avantageux dans les zones contraintes ou urbanisées.

10. Comment SOLAR TODO assure-t-il la compatibilité entre la conception du mât et les fondations ?
    SOLAR TODO fournit des enveloppes détaillées des réactions de base, des implantations de boulons d’ancrage et des plans de platine de base à l’ingénieur civil responsable de la conception des fondations. Cette coordination garantit que le massif en béton armé ou le pieu peut résister en toute sécurité aux charges axiales, au cisaillement et aux moments de renversement sous le vent de 56 m/s spécifié et les autres cas de charge.

Références

1. ASCE (2022) – ASCE 7-22 : Minimum Design Loads and Associated Criteria for Buildings and Other Structures. American Society of Civil Engineers.
2. ICC (2023) – International Building Code (IBC) 2024. International Code Council.
3. AISC (2022) – AISC 360-22 : Specification for Structural Steel Buildings. American Institute of Steel Construction.
4. CEN (2006) – EN 1993-3 : Eurocode 3 – Design of steel structures – Towers, masts and chimneys. European Committee for Standardization.
5. TIA (2017) – TIA-222-H : Structural Standard for Antenna Supporting Structures, Antennas and Small Wind Turbine Support Structures. Telecommunications Industry Association.
6. NREL (2019) – National Renewable Energy Laboratory, rapports sur la fiabilité des infrastructures de transmission et les coûts du cycle de vie.
7. IEA (2023) – International Energy Agency, Southeast Asia Energy Outlook.
8. IZA (2020) – International Zinc Association, recommandations sur la durabilité de la galvanisation à chaud.
9. World Bank (2022) – World Development Indicators, données d’urbanisation pour la Malaisie.
10. GSHAP (2021) – Global Seismic Hazard Assessment Program, cartographie du risque sismique pour l’Asie du Sud-Est.
