Guide de configuration de la conception Smart Streetlight Technical Fit : guide de configuration du mât multifonction 10m

Guide de configuration de la conception Smart Streetlight Technical Fit : configuration de poteau multifonction 10m

Résumé

Les couloirs urbains denses de Concepción, l’humidité côtière et les besoins de surveillance de la sécurité publique indiquent une configuration Smart Streetlight typique de 277 unités, utilisant des mâts galvanisés de 10m, des luminaires LED de 150W et un espacement de 30m sur des routes de 16m, avec environ 40% d’économies d’énergie par rapport aux HPS de 250W.

Points clés

Un programme typique d’éclairage public intelligent Concepción à cette échelle se concentrerait sur environ 277 unités, chacune utilisant un mât en acier galvanisé à chaud octogonal de 10m pour les routes artérielles et collectrices plutôt que pour les classes de parc ou d’autoroute.

• Un profil routier recommandé est une chaussée de 16m de largeur avec un espacement de 30m entre les mâts, ce qui correspond généralement à environ 33 mâts par km et s’inscrit dans la plage de densité de rues urbaines indiquée de 30-50 mâts par km.
• Le luminaire spécifié est 150W LED, 22,500 lm, 4000K, 150 lm/W, remplaçant 250W sodium haute pression et réduisant la consommation d’énergie d’éclairage d’environ 40% dans le cadre d’un fonctionnement quotidien de 10 heures.
• Les modules de détection principaux sont 1× caméra HD avec 400W IR, H.265+, IP67, 30W, plus 1× capteur environnemental 8-in-1 mesurant le vent, la température, l’humidité, la pression, le bruit, le PM10 et le PM2.5 à 5W.
• Les modules de communication optionnels peuvent ajouter un affichage LED P4, 1024×512 mm, 200W et une colonne audio TCP/IP IP, 30W, 93 dB, utiles pour les alertes municipales et la messagerie au niveau des corridors.

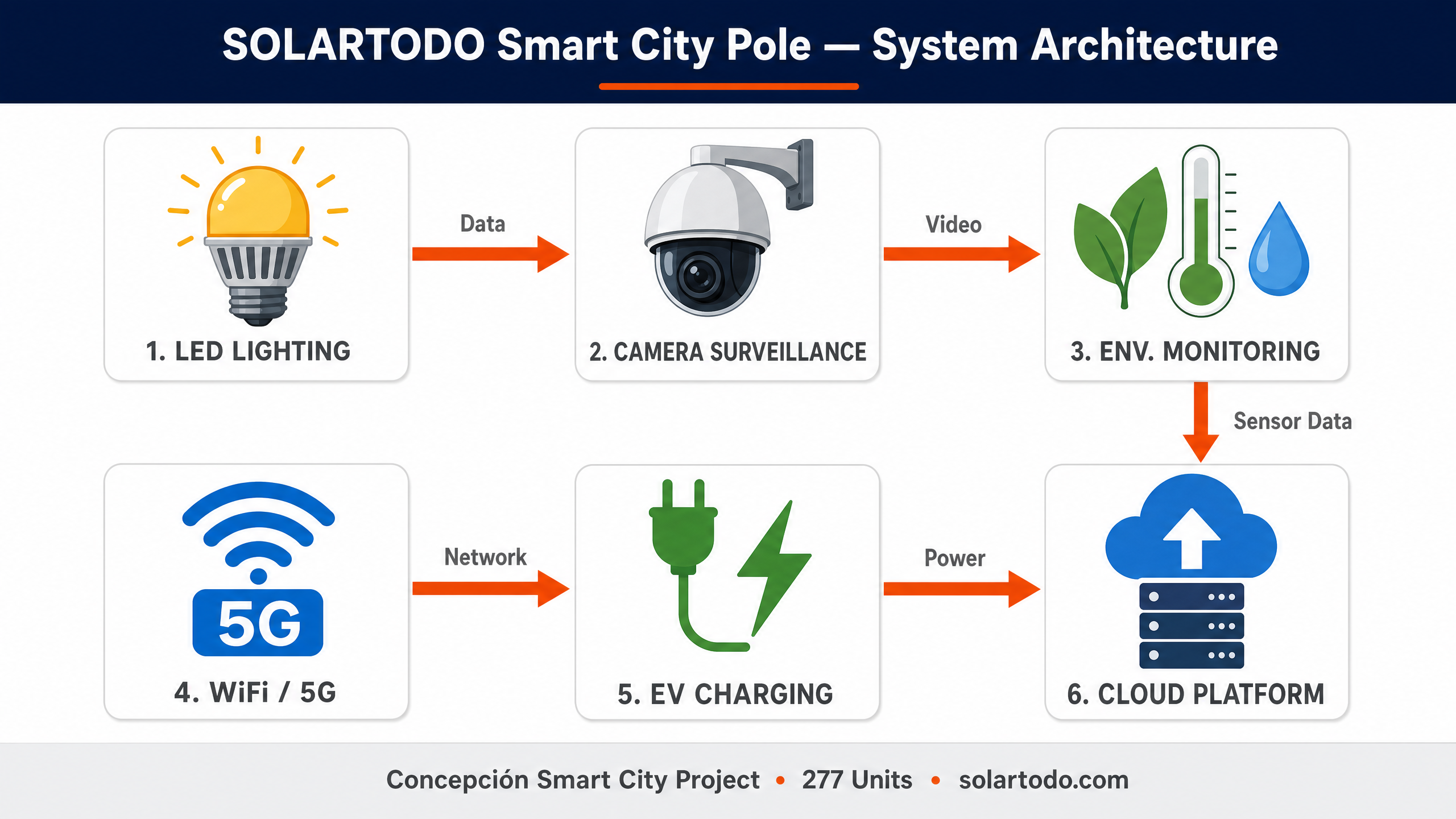

• L’architecture de contrôle est préférable de rester en réseau via passerelle + tableau de bord local, ce qui convient au déploiement municipal par phases, aux équipes d’exploitation locales et à l’intégration avec les tableaux de bord trafic, sécurité et environnement.
• La population métropolitaine de Concepción dépasse 1 million et la commune elle-même est au-dessus de 220,000, de sorte que les projets de corridors devraient d’abord prioriser les quartiers à forte fréquentation, les zones universitaires, les itinéraires logistiques et les connecteurs de transport.
• Selon le cadre électrique du Chili et la pratique SEC basse tension, l’éclairage AC alimenté par le réseau reste la configuration de base la plus pratique pour les rues urbaines denses lorsque l’accès aux services publics est déjà disponible.

Contexte du marché pour Concepción

La forme urbaine de Concepción, son climat côtier et son rôle régional dans les transports font qu’une configuration de 10m Smart Streetlight alimenté par le réseau est techniquement adaptée aux rues collectrices et artérielles qui nécessitent, sur un seul mât, un éclairage, de la vidéo et de la télédétection environnementale.

Concepción est la capitale de la région du Biobío et fait partie de la grande zone métropolitaine de Concepción, l’une des plus grandes concentrations urbaines du Chili. D’après l’Institut national de statistiques du Chili, la commune de Concepción compte plus de 220,000 résidents, tandis que la zone métropolitaine dépasse 1 million de personnes, ce qui crée une demande durable en matière d’éclairage, de surveillance et de communications pour les espaces publics le long d’axes routiers denses. D’après la Banque mondiale (2023), le Chili demeure l’une des économies les plus urbanisées d’Amérique latine, avec un taux d’urbanisation supérieur à 87%, ce qui soutient les investissements municipaux continus dans des infrastructures de rue connectées.

Le climat est déterminant pour le choix du mât et de l’enceinte. Concepción se situe près de 36.83°S, 73.05°W sur la côte centrale-sud du Chili, avec des pluies hivernales, une humidité marine et de l’air chargé en sel qui augmentent le risque de corrosion sur les actifs en acier extérieurs. D’après la Dirección Meteorológica de Chile, la zone de Concepción enregistre typiquement des précipitations annuelles supérieures à 1,000 mm et des schémas de précipitations dominés par l’hiver ; il est donc recommandé d’opter pour une galvanisation à chaud, des compartiments électriques étanches et des dispositifs de terrain avec indice IP. Pour cette raison, le format en acier galvanisé Smart Streetlight de SOLAR TODO est mieux adapté que des mâts urbains décoratifs offrant une marge de corrosion plus faible.

La ville dispose également d’une forte fonction de transport et de logistique. La grande Concepción relie les zones portuaires, industrielles, universitaires et résidentielles via des avenues urbaines qui nécessitent une uniformité d’éclairage et une couverture de sécurité publique plutôt que des mâts de hauteur autoroutière. D’après le Ministère des Transports et des Télécommunications du Chili, les programmes de mobilité urbaine dans les capitales régionales privilégient de plus en plus les corridors surveillés, la gestion du trafic et des environnements publics plus sûrs. Ce profil correspond à un mât intelligent de 10m plutôt qu’à un 6-8m parc light ou à un mât de trafic autoroutier de 12m+.

L’accès au réseau est un autre facteur décisif. Les systèmes d’éclairage public urbain du Chili fonctionnent normalement à partir d’infrastructures municipales de distribution basse tension, et non à partir d’une production autonome. D’après la Superintendencia de Electricidad y Combustibles du Chili, les installations d’éclairage public doivent se conformer aux règles nationales de sécurité électrique et aux exigences relatives aux équipements certifiés, ce qui fait d’un Smart Streetlight AC alimenté par le réseau la base pratique pour Concepción. Dans ce contexte, l’architecture standard de Smart Streetlight de SOLAR TODO s’adapte mieux qu’une forme hybride hors réseau, car le cahier des charges du projet précise une opération de 10 heures par jour et le remplacement de 250W HPS sur des routes urbaines établies.

Deux déclarations d’autorités soutiennent cette orientation. L’Agence internationale de l’énergie indique : « L’éclairage LED est la technologie d’éclairage la plus économe en énergie et la plus rapidement adoptée sur le marché aujourd’hui. » La Commission électrotechnique internationale indique : « La norme IEC 60598 spécifie des exigences générales et des essais pour les luminaires », ce qui est directement pertinent pour l’achat d’éclairage public municipal.

Configuration technique recommandée

Pour les routes urbaines de 16m de large de Concepción, un déploiement typique de 277 unités de Smart Streetlight utiliserait des poteaux galvanisés octogonaux de 10m, des luminaires LED de 150W et des modules de détection connectés à 30m d’entraxe afin d’équilibrer la couverture d’éclairage, la surveillance et la collecte de données municipales.

La bonne classe de taille ici est le poteau urbain smart standard, et non le modèle vitrine phare intégré-VE de 12m, le modèle hybride auto-alimenté, ni le poteau premium cylindrique. L’exigence spécifique au projet indique clairement des poteaux en acier galvanisé à chaud octogonaux de 10m sur une alimentation électrique conventionnelle en réseau, ce qui correspond à l’éclairage routier urbain plutôt qu’à une requalification d’avenues menée par la recharge. Avec un entraxe de 30m sur une largeur de route de 16m, la conception se situe dans la plage de densité urbaine indiquée de 25-50m d’entraxe et 30-50 poteaux par km.

Un déploiement typique de 277 unités dans ce profil comprendrait un luminaire LED et deux modules smart principaux par poteau. Le lot d’éclairage est 150W, 22,500 lumens, 4000K et 150 lm/W, offrant une sortie blanc neutre adaptée aux environnements mixtes pour véhicules et piétons. Le lot de surveillance est une caméra HD avec 400W IR, compression H.265+, indice d’étanchéité IP67, et une consommation électrique de 30W. Le lot environnemental est un capteur 8-en-1 à 5W, qui suit le vent, la température, l’humidité, la pression, le bruit, le PM10 et le PM2.5.

Les modules optionnels doivent être sélectionnés selon la fonction du corridor. Sur les rues de transport, les places civiques ou les itinéraires d’information en cas d’urgence, le poteau peut ajouter un affichage LED P4, 1024×512 mm, 200W pour les avis et l’orientation. Dans les quartiers universitaires, les itinéraires d’évacuation ou les corridors de sécurité publique, une colonne audio IP TCP/IP, 30W, 93 dB peut prendre en charge des alertes vocales. Comme le système de contrôle est spécifié comme gateway + tableau de bord local, l’architecture recommandée est un réseau basé sur des zones avec un nombre de nœuds gérable, plutôt qu’une topologie entièrement centralisée en cloud uniquement.

Pour Concepción, les cas d’usage les plus pertinents sont :

• centre-ville et corridors civiques avec des besoins d’entraxe de 30m
• approches universitaires et hospitalières nécessitant une couverture caméra à une hauteur de montage de 10m
• avenues logistiques et axes reliant le port où 150W / 22,500 lm prend en charge des chaussées plus larges
• transitions entre zones résidentielles et axes structurants où la surveillance du PM et du bruit peut soutenir le contrôle environnemental

SOLAR TODO devrait donc être positionné à Concepción comme une solution de Smart Streetlight alimentée par le réseau pour les routes urbaines qui ont besoin d’un éclairage plus d’une détection, et non comme un éclairage public solaire hors réseau ou un poteau de place smart décoratif. Les acheteurs qui comparent les options peuvent consulter la catégorie de produit sur /products/smart-streetlight ou discuter de configurations spécifiques aux corridors via /contact.

Spécifications techniques

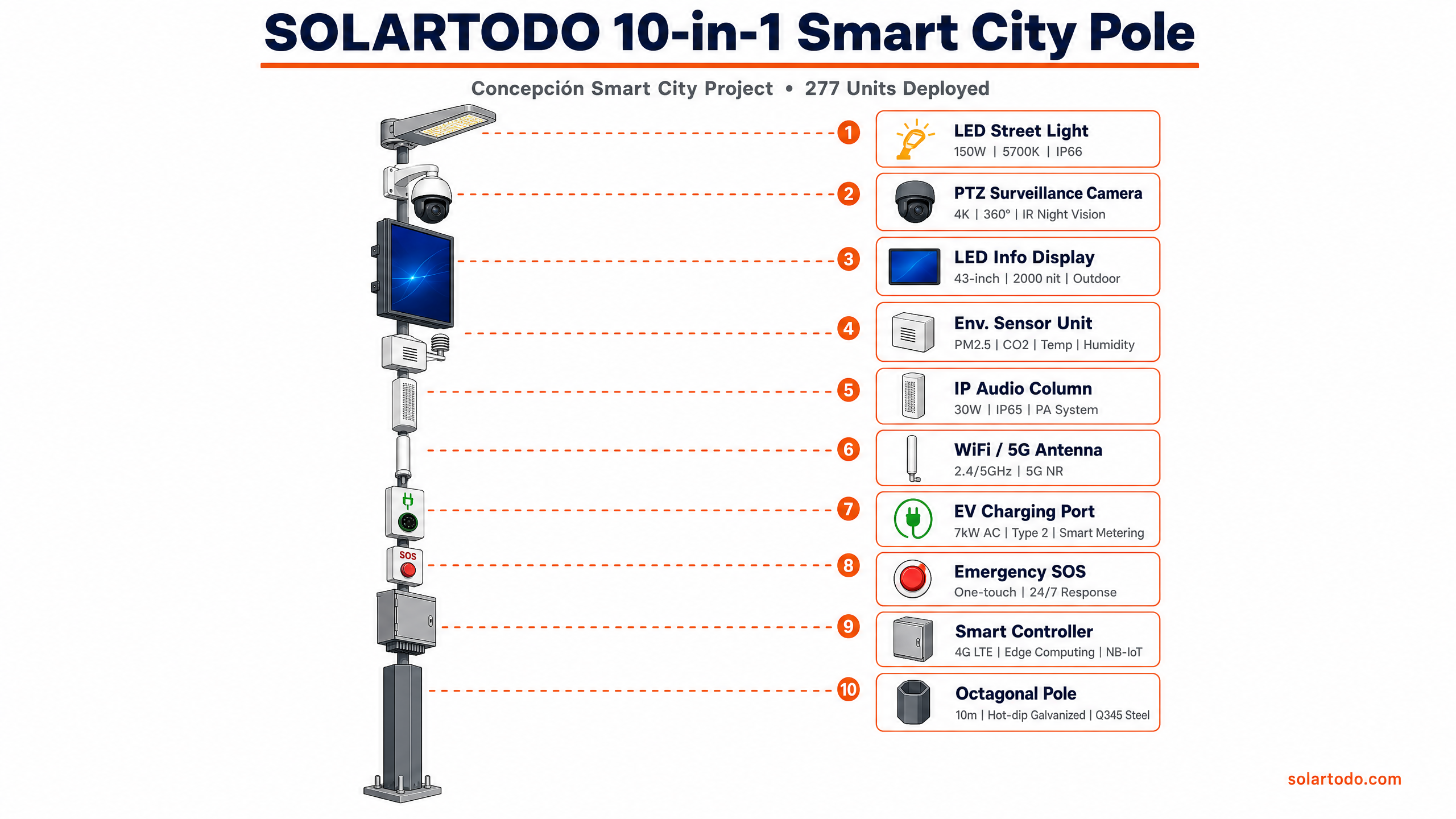

La configuration Concepción spécifiée est un éclairage public intelligent standard de 10m avec 277 mâts, 150W LED et 30m d’entraxe, conçu selon IEC 60598 et GB/T 37024 pour des applications urbaines de voirie municipale.

• Type de mât : mât en acier galvanisé à chaud octogonal de 10m
• Classe d’application : rue urbaine / route collectrice / route artérielle
• Finition du mât : galvanisation à chaud pour l’humidité côtière et l’exposition à la corrosion
• Base de quantité : environ 277 unités pour un lot de corridor de cette échelle
• Puissance du luminaire : 150W LED
• Flux lumineux : 22,500 lm
• Efficacité lumineuse : 150 lm/W
• CCT : 4000K
• Base de largeur de route : 16m
• Entraîxe des mâts : 30m
• Équivalent de densité : environ 33 mâts par km
• Calendrier de fonctionnement : 10 heures/jour
• Luminaire existant remplacé : 250W HPS
• Réduction d’énergie d’éclairage attendue : environ 40% par rapport à 250W HPS
• Module caméra : caméra HD, 400W IR, H.265+, IP67, 30W
• Capteur environnemental : 8-in-1, 5W, mesurant le vent, la température, l’humidité, la pression, le bruit, PM10, PM2.5
• Affichage optionnel : P4 LED display, 1024×512 mm, 200W
• Audio optionnel : IP audio column, 30W, 93 dB, réseau TCP/IP
• Système de contrôle : gateway réseau + tableau de bord local
• Source d’alimentation : AC alimenté par le réseau
• Normes citées : IEC 60598, GB/T 37024

Du point de vue du chargement électrique, le mât de base consomme environ 185W en combinant 150W LED + 30W caméra + 5W capteur. Si l’affichage optionnel et la colonne audio sont tous deux ajoutés, la puissance raccordée passe à environ 415W par mât, hors surcharge de communication. Ce chiffre est important pour le dimensionnement des feeders, le regroupement des disjoncteurs et la planification des armoires sur les circuits municipaux.

Selon la norme IEC (2020), les luminaires sous IEC 60598 doivent satisfaire aux exigences de sécurité couvrant l’isolation, la résistance mécanique, la protection contre les pénétrations et les performances thermiques. Selon l’IEA (2022), les systèmes LED peuvent réduire la consommation d’électricité de 50% ou plus par rapport aux technologies historiques dans de nombreuses applications ; ainsi, l’économie spécifiée de 40% par rapport à 250W HPS est prudente pour la modélisation des achats.

Approche de mise en œuvre

Un déploiement pratique de Concepción se ferait en 4 phases sur environ 4-8 mois, en commençant par l’étude de corridor et les vérifications des réseaux publics, puis par les fondations et l’érection des mâts, avant de passer à la mise en service du réseau et aux essais d’acceptation municipaux.

La phase 1 correspond à la définition du corridor et à l’étude électrique. Pour un programme de 277 unités, la municipalité ou le contractant EPC diviserait typiquement les rues en 4-8 zones en fonction de la disponibilité des feeders, des contraintes de gestion du trafic et du backhaul de communications. Les positions des mâts doivent être vérifiées par rapport aux utilités souterraines, aux lignes de bordure, aux intersections et aux lignes de visée des caméras. Sur une largeur de route de 16m, un espacement de 30m doit être validé par rapport aux objectifs locaux d’éclairement et aux points d’obstruction tels que les arbres ou les panneaux en surplomb.

La phase 2 concerne l’approvisionnement, la fabrication et le FAT. Les poteaux galvanisés octogonaux de 10m, les luminaires LED de 150W et les modules intelligents doivent être inspectés conformément aux exigences IEC et aux exigences d’appel d’offres municipaux avant l’expédition. Pour le Chili côtier, l’épaisseur de galvanisation, l’étanchéité des portes, l’entrée de câble et la résistance à la corrosion des fixations doivent être examinées avec soin. Une architecture de contrôle basée sur une passerelle nécessite également la confirmation de l’implantation de l’armoire, des fonctions du tableau de bord local et des détails du protocole d’intégration avant l’envoi.

La phase 3 est l’installation civile et mécanique. Les travaux typiques incluent la mise en place des boulons d’ancrage, la cure des fondations, la préparation des conduits, l’érection des mâts, le montage des luminaires et l’installation des modules. Comme la caméra est IP67 et montée à 10m, l’alignement et la couverture IR doivent être testés la nuit avant la remise finale. Des plans de contrôle du trafic sont généralement requis pendant l’érection sur les routes urbaines actives, en particulier si l’itinéraire inclut des couloirs de bus ou des flux piétons importants.

La phase 4 correspond à la mise sous tension électrique, à la configuration logicielle et à l’acceptation. Chaque zone doit être testée pour la logique de commutation, la qualité du flux caméra, l’étalonnage des capteurs et les fonctions d’alarme du tableau de bord. Un programme d’éclairage de 10 heures par jour peut être défini initialement, puis ajusté selon les saisons. Pour les opérateurs municipaux, une formation locale doit couvrir les contrôles de santé des dispositifs, la gestion des pièces de rechange et les intervalles de nettoyage pour les optiques et les entrées de capteurs.

Performances attendues & ROI

Pour une implantation Concepción de 277 mâts, la charge de base spécifiée d’environ 185W par mât consommerait environ 187 kWh/jour, tandis que le remplacement de 250W HPS peut réduire l’énergie d’éclairage d’environ 40% avant d’ajouter des avantages opérationnels issus de la surveillance à distance.

En utilisant le calendrier indiqué de 10 heures/jour, la charge d’éclairage LED seule équivaut à 150W × 277 × 10h = 415,5 kWh/jour. Une référence 250W HPS pour la même quantité et le même calendrier équivaut à 692,5 kWh/jour ; les économies d’éclairage seules sont donc d’environ 277 kWh/jour, soit environ 101,105 kWh/an. Cela correspond à la réduction énergétique indiquée de 40%. Si les modules intelligents de base sont inclus, l’utilisation énergétique totale connectée augmente, mais la municipalité gagne en surveillance et en données environnementales sans déployer de mâts et d’armoires séparés.

L’économie de maintenance s’améliore également. D’après le U.S. Department of Energy (2023), l’éclairage public à LED réduit généralement la fréquence de maintenance, car les durées de vie nominales sont beaucoup plus longues que celles des lampes à décharge historiques. D’après le NREL (2021), les commandes d’éclairage en réseau peuvent encore améliorer l’efficacité opérationnelle grâce à la visibilité des défauts et à la planification. À Concepción, cela signifie moins de patrouilles nocturnes pour identifier les lampes défaillantes et une réponse plus rapide aux pannes des dispositifs grâce au tableau de bord local.

Le ROI doit être modélisé en deux couches. La première couche correspond aux économies directes d’électricité et de maintenance en remplaçant 250W HPS par 150W LED. La deuxième couche correspond à l’infrastructure évitée en double, car un seul mât intelligent peut accueillir l’éclairage, la caméra et la détection de l’environnement dans une seule structure. Pour les couloirs qui nécessiteraient autrement un mât CCTV séparé tous les 80-120m et du matériel autonome de qualité de l’air, l’approche par mât partagé peut réduire les travaux civils, la complexité des autorisations et l’encombrement visuel dans la rue.

Les résultats non énergétiques attendus incluent :

• une meilleure visibilité des incidents grâce à la vidéo HD H.265+ à une hauteur de montage de 10m
• des données de tendance PM10 et PM2.5 au niveau du couloir à partir de capteurs 8-in-1
• un temps de détection des pannes réduit grâce aux alertes gateway + tableau de bord local
• une communication publique améliorée lorsque des 200W P4 displays ou une 93 dB IP audio sont justifiés

Une discussion raisonnable sur le délai de retour sur investissement pour la municipalité se situe généralement dans une fourchette à moyen terme, mais la période exacte dépend des tarifs d’électricité chiliens, des conditions de tranchée, du périmètre des communications et du nombre de modules optionnels sélectionnés. SOLAR TODO peut prendre en charge une revue de la liste des composants et une cotation échelonnée via /contact.

Résultats et impact

Pour Concepción, l’impact principal d’un programme de 277 unités de lampadaires intelligents serait une couche combinée d’éclairage, de surveillance et de données environnementales sur environ 8.3 km de voirie urbaine, avec un espacement de 30m.

Cette échelle est significative pour la planification au niveau du district. À environ 33 mâts par km, une municipalité pourrait couvrir un couloir central, un axe de liaison universitaire ou une approche logistique, avec un éclairage et une capture de données cohérents. L’ensemble de capteurs environnementaux fournit une observabilité urbaine de base sans déployer d’infrastructure de mât distincte. Le module de caméra ajoute une valeur en matière de sécurité publique et de revue du trafic tout en préservant un paysage urbain à mât unique.

C’est également une voie de modernisation pratique pour les villes chiliennes qui remplacent leur parc d’éclairage au sodium. D’après l’IRENA (2022), la numérisation et les mises à niveau d’efficacité des infrastructures publiques améliorent à la fois les performances d’exploitation et la visibilité du système. Pour Concepción, le résultat probable n’est pas seulement une baisse de la consommation de kWh, mais une base d’actifs municipaux plus gérable, avec moins d’appareils autonomes à maintenir.

Tableau de comparaison

Le tableau ci-dessous compare la configuration recommandée de l’éclairage public intelligent Concepción Smart Streetlight à un éclairage public conventionnel 250W HPS et à un mât à LED uniquement sans modules intelligents.

Indicateur	Mât d’éclairage public intelligent SOLAR TODO recommandé	Mât HPS conventionnel 250W	Mât à LED uniquement de base
Hauteur du mât	10m	9-10m typique	9-10m typique
Matériau du mât	Acier galvanisé à chaud à 8 pans	Acier, varie	Acier, varie
Puissance du luminaire	LED 150W	250W HPS	LED 150W
Flux lumineux	22,500 lm	Sortie utile maintenue plus faible	22,500 lm
Efficacité	150 lm/W	Inférieure à la référence LED	150 lm/W
CCT	4000K	Ambre/jaune typique	4000K
Base d’espacement	30m	25-35m typique	30m
Base de largeur de route	16m	16m typique	16m
Caméra	HD, H.265+, IP67, 30W	Non	Non
Détection environnementale	8-in-1, 5W	Non	Non
Affichage optionnel	P4, 1024×512 mm, 200W	Non	Non
Audio optionnel	TCP/IP, 30W, 93 dB	Non	Non
Contrôle	Passerelle + tableau de bord local	Généralement cellule photoélectrique/minuterie	Minuterie de base ou CMS
Énergie quotidienne d’éclairage par 277 mâts	415.5 kWh	692.5 kWh	415.5 kWh
Économie relative d’énergie d’éclairage	~40% vs HPS	Référence	~40% vs HPS
Mâts séparés nécessaires pour la vidéosurveillance/les capteurs	Généralement non	Oui	Généralement oui

Tarification & Devis

SOLAR TODO propose trois niveaux de tarification pour cette gamme de produits : FOB Supply (équipement départ usine en Chine), CIF Delivered (incluant le fret maritime et l’assurance) et EPC Turnkey (entièrement installé, mis en service, avec une garantie d’1 an). Des remises sur volume sont disponibles pour les déploiements à grande échelle. Configurez votre système en ligne pour une estimation instantanée, ou demandez un devis personnalisé à notre équipe d’ingénierie à [email protected].

Questions fréquemment posées

Cette FAQ répond aux principales questions d’achat pour une configuration d’éclairage public intelligent 277 unités, 10m, 150W pour Concepción, y compris les spécifications, l’installation, la maintenance, la garantie et le périmètre commercial.

Q1 : Quelle configuration d’éclairage public intelligent convient le mieux aux routes urbaines de Concepción ?
Pour le profil de route indiqué, la meilleure adéquation est un mât en acier galvanisé à chaud octogonal de 10m avec 150W LED, 22,500 lm, 4000K et un espacement de 30m sur des routes de 16m de large. Il s’agit d’une solution de classe de rue urbaine, et non d’un éclairage de parc ou d’un mât d’autoroute. Elle permet également d’intégrer des caméras et de la détection environnementale sur la même structure.

Q2 : Pourquoi l’alimentation CA par réseau est-elle recommandée plutôt que le solaire hybride pour ce projet ?
Les couloirs urbains denses de Concepción disposent déjà d’un accès aux services publics, et le cahier des charges du projet spécifie une alimentation CA par réseau avec 10 heures de fonctionnement par jour. Dans ce contexte, l’alimentation par réseau simplifie la conception des feeders, maintient des facteurs de forme de mât conventionnels et permet un fonctionnement stable de l’éclairage 150W, des caméras 30W et des affichages 200W en option, sans batteries volumineuses.

Q3 : De combien de mâts une déploiement typique de cette envergure aurait-il besoin ?
Un déploiement typique dans le périmètre indiqué nécessiterait environ 277 unités. Avec un espacement de 30m, cela représente environ 8.3 km de couverture routière et environ 33 mâts par km. La quantité réelle peut varier légèrement après relevé sur site, en particulier près des intersections, des arrêts de bus, des terre-pleins centraux et des points de conflit avec les services publics.

Q4 : Quels gains énergétiques peut-on attendre par rapport à des éclairages publics HPS 250W ?
Le cahier des charges indique environ 40% d’économie d’énergie lors du remplacement des HPS 250W par des LED 150W. Pour 277 mâts à 10 heures/jour, l’énergie d’éclairage passe d’environ 692.5 kWh/jour à 415.5 kWh/jour, soit une économie d’environ 277 kWh/jour avant de prendre en compte d’éventuelles économies de maintenance ou les bénéfices du contrôle intelligent.

Q5 : Que comprend le package du module intelligent de base ?
Le package de base comprend une caméra HD avec 400W IR, H.265+, IP67 et une consommation de 30W, ainsi qu’un capteur environnemental 8-en-1 à 5W. Le capteur suit le vent, la température, l’humidité, la pression, le bruit, le PM10 et le PM2.5. Cela donne aux municipalités une visibilité sécurité ainsi qu’une surveillance environnementale de base à partir d’un seul mât.

Q6 : Quels modules optionnels sont disponibles pour les couloirs de Concepción ?
Deux options spécifiées sont un affichage LED P4 de taille 1024×512 mm à 200W, et une colonne audio TCP/IP IP à 30W et 93 dB. Ces options sont utiles pour les messages d’urgence, l’orientation, ou les annonces civiques, mais elles doivent être limitées aux couloirs présentant un besoin opérationnel clair de contrôle de la charge totale connectée.

Q7 : Combien de temps l’installation prendrait-elle typiquement pour un projet de 277 mâts ?
Un projet de cette envergure prend généralement environ 4-8 mois, selon l’obtention des autorisations, les travaux civils, les délais d’expédition et les fenêtres de contrôle de la circulation. La séquence habituelle est le relevé, les travaux de fondation, l’érection des mâts, le raccordement électrique, la configuration réseau et les essais d’acceptation. La saison des pluies et la coordination avec les services publics peuvent prolonger le calendrier à Concepción.

Q8 : Quel plan de maintenance convient pour ce système d’éclairage public intelligent ?
Un plan pratique inclut une inspection visuelle trimestrielle, un nettoyage semestriel des optiques et des entrées de capteurs, ainsi que des contrôles annuels des joints de porte, de la mise à la terre et de l’état de communication. Les caméras et les capteurs doivent être examinés via le tableau de bord local pour les alarmes et les événements hors ligne. L’humidité côtière rend l’inspection de la corrosion importante, en particulier au niveau des portes, des fixations et des entrées de câbles.

Q9 : Comment cela se compare-t-il à l’installation de mâts d’éclairage séparés, de mâts CCTV et de mâts de capteurs ?
Un éclairage public intelligent combiné réduit l’encombrement visuel des rues et peut diminuer les travaux civils, car l’éclairage, la vidéo et la détection partagent une seule structure 10m. Des systèmes séparés peuvent nécessiter des fondations supplémentaires, des armoires et des autorisations tous les 80-120m pour les nœuds CCTV ou environnementaux. L’approche avec un seul mât est généralement plus facile à gérer pour les équipes de maintenance municipales.

Q10 : Quelle structure de garantie et de devis les acheteurs doivent-ils attendre ?
Le devis peut être structuré en FOB Supply, CIF Delivered ou EPC Turnkey, selon le périmètre. La section de prix requise indique que EPC Turnkey inclut l’installation, la mise en service et une garantie d’1 an. Les acheteurs doivent confirmer les conditions exactes de garantie par composant, en particulier pour les luminaires, les caméras, les affichages et le matériel de contrôle.

Références

1. Agence internationale de l’énergie (2022) : l’éclairage LED demeure la technologie d’éclairage grand public la plus économe en énergie et constitue un élément central des stratégies d’économies d’électricité dans les infrastructures publiques.
2. Commission électrotechnique internationale (2020) : IEC 60598 définit les exigences générales et les essais applicables aux luminaires utilisés pour les applications d’éclairage routier et d’éclairage de zone.
3. Laboratoire national des énergies renouvelables (2021) : les commandes d’éclairage connectées améliorent la visibilité des défauts, la planification et la gestion opérationnelle des systèmes d’éclairage connectés.
4. Département de l’énergie des États-Unis (2023) : l’éclairage public à LED réduit la fréquence de maintenance et la consommation d’électricité par rapport aux technologies d’éclairage à décharge de génération précédente.
5. Instituto Nacional de Estadísticas, Chili (recensement 2017 / rapport démographique municipal officiel) : la population de la commune de Concepción dépasse 220,000, tandis que le Grand Concepción fait partie des plus grandes aires métropolitaines du Chili.
6. Dirección Meteorológica de Chile (dernières normales climatologiques / données climatiques publiques) : Concepción présente un climat côtier pluvieux avec des précipitations annuelles supérieures à 1,000 mm, ce qui est pertinent pour la protection contre la corrosion et le choix des boîtiers.
7. Superintendencia de Electricidad y Combustibles, Chili (cadre réglementaire actuel) : l’éclairage public et les installations électriques basse tension au Chili doivent être conformes aux exigences relatives aux équipements certifiés et à la sécurité électrique.

Équipement déployé

• 277 × 10m poteaux de lampadaire intelligent en acier galvanisé à chaud octogonaux
• Luminaire LED : 150W, 22,500 lm, 150 lm/W, 4000K
• Conception de l’espacement des mâts : 30m pour une largeur de route de 16m
• Module de caméra HD : IR 400W, H.265+, IP67, 30W
• Capteur environnemental 8-en-1 : vent, température, humidité, pression, bruit, PM10, PM2.5, 5W
• Affichage LED optionnel : P4, 1024×512 mm, 200W
• Colonne audio IP optionnelle : réseau TCP/IP, 30W, 93 dB
• Système de contrôle réseau : passerelle + tableau de bord local
• Architecture électrique AC alimentée par le réseau
• Base de conformité : IEC 60598 et GB/T 37024
