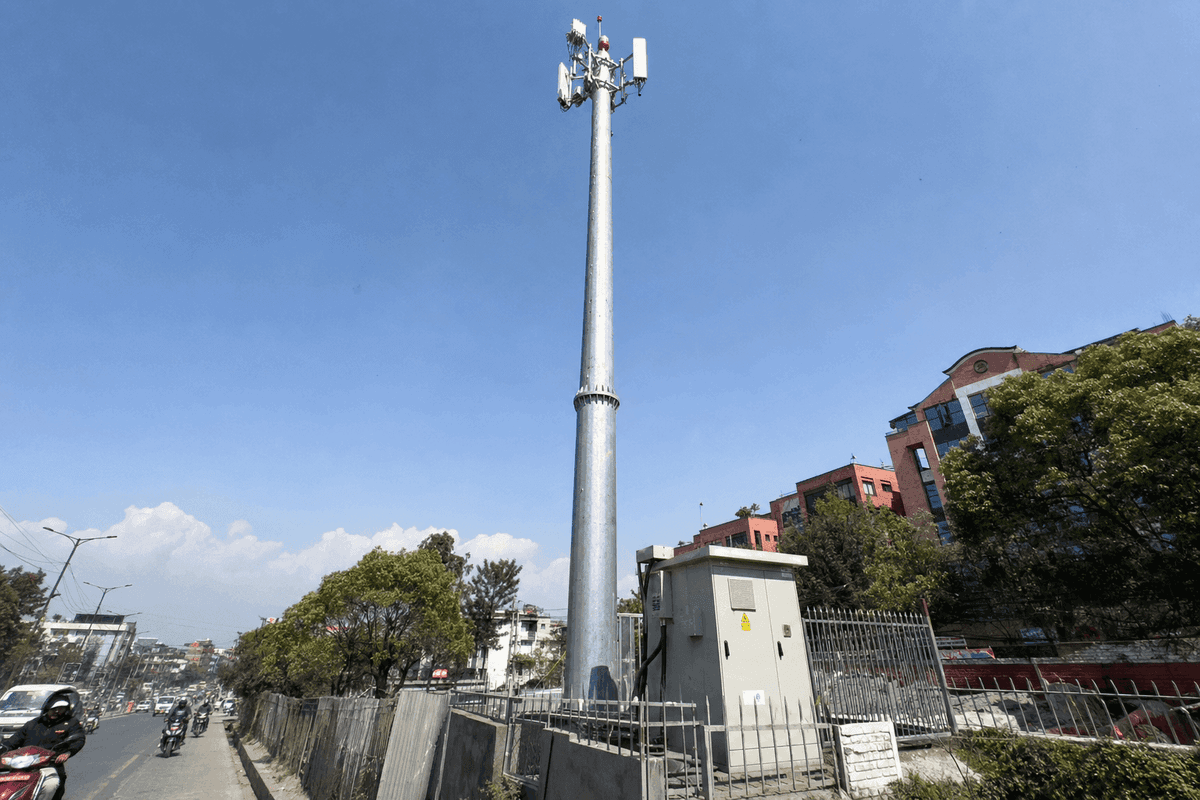

Analyse du marché des tours de télécommunications à Kathmandu : configuration d'un monopôle en acier macro urbain de 20m

Analyse du marché des tours de télécommunications à Kathmandu : guide de configuration d'un monopôle en acier macro urbain de 20m

Résumé

Les 862,400 habitants de Kathmandu répartis sur 49.45 km2 rendent les monopôles en acier de 20m adaptés à la densification macro urbaine ; une configuration typique de 24-unit utilise des mâts Q345 de 7t, une classe de vent 50 m/s et des fondations sur pieux.

Points clés

Un programme de tours de télécommunications 24-unit à Kathmandu devrait privilégier des monopôles galvanisés Q345 de 20m, car les quartiers denses exigent une couverture macro à faible impact visuel et une production rapide en 30-45 day.

• Un déploiement typique de 24-unit utiliserait 24 units x 20m monopôles en acier coniques, créant 480m d'infrastructure verticale agrégée.
• Chaque tour pèse environ 7t, de sorte que le lot d'acier structurel représente environ 168t avant accessoires, fixations et acier de fondation.
• La base antennaire est de 3 antennes panneau de 25kg chacune, soit 75kg de charge d'antenne principale par mât.
• La classe de vent 2 signifie un vent de calcul de base de 50 m/s avec un facteur 1.15 selon la base de conception TIA-222-H.
• La forme recommandée est un seul type de monopôle en acier : pas en treillis, pas en FRP, et pas une construction de service public à usage conjoint.
• L'expédition CKD devrait réduire le volume emballé de 60-70%, ce qui compte pour la livraison intérieure dans la vallée de Kathmandu.
• Une durée de vie de conception 30-year et une galvanisation à chaud adaptée aux environnements de forte corrosion soutiennent la planification du cycle de vie au-delà de la garantie EPC 1-year.

Contexte de marché pour Kathmandu

Le cœur municipal de Kathmandu, avec 49.45 km2, 32 quartiers et environ 17,440 habitants par km2, crée un marché des tours de télécommunications tiré par la capacité plutôt qu'un problème de couverture rurale. Selon National Statistics Office Nepal (2021), le Népal comptait 29,164,578 personnes, et Bagmati Province en comptait 6,116,866, faisant de la région capitale le plus grand centre de demande du pays. Selon Kathmandu Metropolitan City (2021), la ville est organisée en 32 quartiers sur environ 49.45 km2 ; en utilisant le chiffre de population locale de 862,400, la densité urbaine implicite est d'environ 17,440 personnes par km2. Cette densité favorise les sites macro urbains courts et les sites de densification plutôt que les hautes tours de couverture rurale.

Selon la World Bank (2013), la vallée de Kathmandu comptait environ 2.5 million de personnes en 2010 et croissait à environ 4% par an, l'un des taux de croissance métropolitaine les plus rapides d'Asie du Sud. Cette expansion pousse les réseaux mobiles vers la densification : davantage de sites, des hauteurs plus faibles et des empreintes visuelles plus serrées près des routes, marchés, hôpitaux, pôles d'éducation et couloirs d'appartements. La question de conception pertinente n'est donc pas la portée maximale en visibilité directe, mais la manière d'ajouter des positions d'antennes durables sans créer de frictions excessives liées au foncier, au transport ou aux autorisations.

Selon le Department of Hydrology and Meteorology (2005), Kathmandu reçoit environ 1,400mm de pluie annuelle, avec environ 65% concentrés pendant la mousson de June-September. Cela soutient une hypothèse de zone de corrosion élevée pour les boulons exposés, chemins de câbles, plateformes, cages d'échelle, liaisons de mise à la terre et supports de feux d'avertissement aéronautiques. L'acier Q345 galvanisé à chaud est une solution pratique, car la continuité du revêtement et l'accès d'inspection sont plus importants que les finitions décoratives dans un bassin urbain pollué et humide.

Selon Nepal Telecommunications Authority (2024), les enregistrements ISP indiquent environ 62 fournisseurs haut débit et environ 3.40 million d'abonnés au haut débit fixe, ce qui montre un marché d'accès concurrentiel qui dépend encore de la couverture macro mobile pour la mobilité et la connectivité de secours. Nepal Telecommunications Authority évoque une 'saine concurrence entre les fournisseurs de services', ce qui rend les structures passives neutres et standard préférables aux formes de mâts propriétaires. Selon l'ITU (2024), les réseaux 4G étaient disponibles pour environ 93% de la population mondiale, de sorte que la planification à Kathmandu devrait réserver des marges structurelles et de gestion des câbles pour la densification 4G continue et les superpositions 5G sélectives. L'ITU évoque une 'connectivité universelle et significative', un objectif qui se traduit à Kathmandu par une capacité de densification plus fiable plutôt que par des tours emblématiques plus hautes.

Configuration technique recommandée

Un déploiement typique de 24-unit à cette échelle utiliserait des monopôles en acier coniques de 20m, 3 antennes panneau par tour et des fondations sur pieux pour les sites urbains contraints. Pour SOLARTODO, la configuration recommandée est d'environ 24 units x 20m tours monopôles en acier coniques pour les applications macro urbaines et de densification à Kathmandu. La bonne classe de taille est la classe de densification sur toiture/urbaine 15-25m, car les sites utilisent 3 antennes panneau plutôt que 6-9 panneaux plus un backhaul micro-ondes. Le produit doit être spécifié comme un tube d'acier conique rond ou octogonal, en Q345 galvanisé à chaud, avec une conception sectionnelle boulonnée à brides pour un montage prévisible et un accès de maintenance.

Cette recommandation évite volontairement les configurations en treillis, FRP et les mâts à usage conjoint. Les tours en treillis occupent plus de surface au sol et créent un impact visuel plus important dans les quartiers denses, tandis que le FRP n'est pas le matériau structurel principal approprié pour ce site macro de classe de vent 50 m/s. Les poteaux électriques ou d'éclairage à usage conjoint introduiraient des hypothèses de charges tierces qui ne font pas partie de la base de conception de la tour de télécommunications.

Un déploiement typique de 24-unit dans ce profil comprendrait environ 24 tours, 72 antennes panneau, 48 plateformes d'antennes, 24 échelles d'accès, 24 systèmes de chemins de câbles, 24 feux d'avertissement aéronautiques, 24 systèmes de mise à la terre, 24 paratonnerres et 24 cages de sécurité. La configuration tour de télécommunications de SOLARTODO devrait conserver des jeux de boulons de rechange, des cosses de terre, des serre-câbles et des pièces de feux aéronautiques dans le kit de maintenance. Pour une étude de site détaillée, les acheteurs doivent nous contacter avec les coordonnées GPS, les notes de sol, les plannings d'antennes opérateur et les exigences locales d'autorisation aéronautique.

Spécifications techniques

La spécification recommandée pour Kathmandu utilise 24 units x 20m monopôles en acier Q345, chacun d'environ 7t, classés pour un vent de 50 m/s selon TIA-222-H.

• Forme du produit : tour monopôle en acier conique, tube rond ou octogonal, pas en treillis, pas en FRP, pas à usage conjoint.
• Quantité et hauteur : environ 24 units x 20m, classées comme macro urbaine / densification urbaine sur toiture.
• Matériau : acier Q345 galvanisé à chaud, avec Q420 en option uniquement si des charges RF ultérieures exigent une refonte structurelle.
• Poids de la tour : environ 7t par tour, soit environ 350kg/m pour cette configuration de densification urbaine basse hauteur à 3 panneaux.
• Base de classe de taille : classe de densification urbaine 15-25m, normalement associée à 3-6 antennes panneau et à une implantation urbaine compacte.
• Charge d'antenne : 3 x antennes panneau à 25kg chacune, totalisant 75kg de charge d'antenne principale par tour.
• Plateformes et accès : 2 plateformes d'antennes, échelle d'accès, cage de sécurité et chemin de câbles sur chaque tour.
• Conception au vent : classe de vent 2, 50 m/s, facteur 1.15, vérifiée selon la méthodologie de charge TIA-222-H.
• Fondation : fondation sur pieux, sélectionnée pour la variabilité des sols urbains, les parcelles contraintes et le contrôle du renversement du monopôle de 20m.
• Connexions : conception sectionnelle boulonnée à brides ; les alternatives à emboîtement doivent être utilisées uniquement après vérification du transport des sections.
• Zone de corrosion : élevée ; tout l'acier structurel exposé doit utiliser une galvanisation à chaud continue et un accès maintenable aux fixations.
• Sécurité électrique : système de mise à la terre et paratonnerre selon la conception de mise à la terre du site, avec contrôles de continuité après montage.
• Sécurité aéronautique : feu d'avertissement aéronautique inclus sur chaque mât, sous réserve de l'examen local d'implantation de l'aviation civile.
• Logistique : expédition CKD avec réduction de volume de 60-70% par rapport au transport entièrement assemblé.
• Production et cycle de vie : fenêtre de production de 30-45 day et durée de vie de conception 30-year sous inspection planifiée.
• Normes : TIA-222-H pour les structures supportant des antennes et GB/T 50233 pour la discipline de construction et de réception.

Approche de mise en œuvre

Un déploiement 24-unit à Kathmandu passerait généralement par l'étude, les contrôles géotechniques, la fabrication en 30-45 day, l'expédition CKD, les travaux de pieux, le montage et la mise en service RF. La première phase est la vérification documentaire et terrain. Les ingénieurs confirmeraient les sites candidats au niveau des quartiers, l'accès au toit ou au sol, les conflits avec les réseaux, la classe de sol, le drainage, les contraintes aéronautiques et les routes de backhaul disponibles. Un contrôle géotechnique est particulièrement important, car la fondation recommandée repose sur des pieux, et la profondeur des pieux doit répondre aux strates porteuses locales plutôt qu'à un dessin générique.

La deuxième phase est l'approvisionnement et la fabrication. SOLARTODO préparerait les plans de fabrication pour les sections en acier à brides de 20m, les plateformes, l'échelle, la cage de sécurité, le chemin de câbles, les cosses de terre, le support de paratonnerre et le support de feu aéronautique. La production est normalement planifiée à 30-45 days après approbation technique, tandis que l'emballage CKD soutient la réduction de volume logistique de 60-70% requise pour un mouvement efficace par conteneur et camion intérieur.

La troisième phase concerne les travaux civils et le montage. Une séquence typique comprend le forage ou le battage des pieux, la mise en place des armatures, les travaux de béton, la cure, la vérification du gabarit d'ancrage, le levage des sections, le boulonnage des brides, l'installation des plateformes, l'installation des chemins de câbles, les essais de continuité de mise à la terre et les contrôles de verticalité. La mise en service RF suivrait l'acceptation de la tour, en utilisant le plan d'azimut, d'inclinaison, de feeder, de RRU et de raccordement électrique des antennes de l'opérateur.

Performance attendue et ROI

Une configuration 24-unit de 20m fournirait 72 positions de panneaux, 480m de hauteur agrégée de monopôles, environ 168t d'acier et une durée de vie structurelle 30-year. Le résultat de performance principal est une capacité d'accès mobile supplémentaire dans les couloirs urbains denses, et non une affirmation d'augmentation mesurée du trafic. Avec 3 antennes panneau par tour, le plan de base prend en charge 72 positions de panneaux avant toute approbation structurelle future pour des radios plus lourdes ou des opérateurs supplémentaires. La hauteur de 20m est appropriée pour le remplissage macro urbain, où la performance en bordure de cellule, la couverture des rues encaissées et la fiabilité du handover comptent davantage que la portée rurale.

Le ROI doit être modélisé plutôt qu'affirmé. Pour Kathmandu, un acheteur doit comparer des scénarios de retour sur investissement 6-year, 8-year et 10-year en utilisant des hypothèses sur le nombre de locataires, le loyer du site, les travaux civils, la maintenance, le raccordement électrique et le coût de backhaul. La durée de vie de conception 30-year permet de répartir l'économie de cycle de vie sur plusieurs générations radio, tandis que la garantie EPC 1-year couvre le périmètre initial installé et mis en service lorsque cette option est sélectionnée.

L'impact logistique le plus mesurable est la réduction de volume d'expédition CKD de 60-70%. Cela réduit la complexité du transport pour 24 tours et environ 168t d'acier arrivant en sections plutôt qu'en ensembles surdimensionnés. Pour le contrôle OPEX à long terme, spécifiez une inspection structurelle annuelle, une revue du revêtement après la mousson, des contrôles de résistance de mise à la terre, un échantillonnage du couple des boulons et des tests de fonctionnement des feux aéronautiques.

Résultats et impact

Pour la planification à Kathmandu, l'impact attendu est de 24 sites macro compacts qui ajoutent 72 positions de panneaux tout en réduisant le volume d'expédition de 60-70% grâce à l'emballage CKD. Un programme recommandé de tours de télécommunications de 20m aiderait les opérateurs à ajouter de la capacité sans passer à la classe de tours suburbaines 25-35m. Cela compte à Kathmandu, car les quartiers les plus denses ont besoin de profils de zonage plus bas, d'une obstruction visuelle moindre et d'un accès camion plus facile. L'utilisation de fondations sur pieux soutient également une résistance au renversement plus prévisible lorsque l'espace de surface est limité.

L'impact technique est un kit d'infrastructure passive répétable : 24 mâts galvanisés Q345, 48 plateformes, 24 systèmes d'échelle et de sécurité, et 24 ensembles de mise à la terre et de protection contre la foudre. L'impact commercial dépend du scénario, mais la structure donne aux propriétaires de tours un actif 30-year pouvant être examiné pour des changements radio ultérieurs. SOLARTODO devrait traiter les futurs faisceaux hertziens, RRUs ou fixations de petites cellules comme des événements de modification d'ingénierie plutôt que comme des ajouts automatiques.

Tableau comparatif

La recommandation pour Kathmandu de 20m correspond à la classe de densification urbaine 15-25m, tandis que les monopôles plus hauts de 25-55m servent des profils de couverture suburbains, routiers et ruraux.

Option	Hauteur / classe de taille	Charge d'antenne typique	Indication de poids de tour	Fondation adaptée	Adaptation à Kathmandu	Périmètre de devis
Tour de télécommunications Kathmandu recommandée	20m, dans la densification urbaine 15-25m	3 x 25kg antennes panneau	~7t spécifiés, 350kg/m	Fondation sur pieux	Meilleure pour les quartiers denses et la densification macro compacte	FOB, CIF, ou EPC
Monopôle urbain/suburbain standard	25-35m suburbain/résidentiel	6-9 panneaux, 2 plateformes	15-22t par tour	Semelle ou puits selon le sol	Utile hors des districts centraux	FOB, CIF, ou EPC
Monopôle routier/périurbain	35-45m routier/périurbain	6-9 panneaux plus 1-2 faisceaux hertziens	22-30t par tour	Puits ou pieu	Trop haut pour de nombreuses parcelles de densification centrales	FOB, CIF, ou EPC
Monopôle rural à large couverture	45-55m rural/large couverture	9-12 panneaux, 3 plateformes	30-40t par tour	Pieu selon la conception géotechnique	Mieux adapté à la couverture en bordure de vallée	FOB, CIF, ou EPC

Prix et devis

Le devis doit séparer la fourniture d'acier 24-unit, la logistique CKD 60-70%, les fondations sur pieux, l'installation, la mise en service et la garantie EPC 1-year. SOLARTODO propose trois niveaux de prix pour cette gamme de produits : FOB Supply (équipement départ usine Chine), CIF Delivered (incluant le fret maritime et l'assurance) et EPC Turnkey (entièrement installé, mis en service, avec garantie 1-year). Des remises de volume sont disponibles pour les déploiements à grande échelle. Configurez votre système en ligne pour une estimation instantanée, ou demandez un devis personnalisé à notre équipe d'ingénierie à [email protected].

Pour Kathmandu, les données de devis doivent inclure les coordonnées proches de 27.72, 85.32, le nombre de tours requis, le planning d'antennes, les longueurs de sections à brides souhaitées, le rapport de sol, les attentes de corrosion, les contraintes d'accès civil et si l'installation est en fourniture seule ou en EPC. SOLARTODO ne doit pas chiffrer une fondation sur pieux à partir de la seule hauteur de tour ; la conception des pieux dépend de la capacité portante, de la nappe phréatique, de l'accès et des charges de renversement. Les acheteurs comparant FOB, CIF et EPC doivent garder un périmètre technique identique afin que la logistique et la responsabilité d'installation soient les seules variables.

Questions fréquentes

Ces 10 FAQ couvrent la configuration de tour de télécommunications 20m à Kathmandu, y compris le calendrier, la maintenance, le devis EPC, la modélisation du ROI, l'installation, la comparaison et la garantie.

Q1: Quelle spécification de tour de télécommunications convient au cœur urbain dense de Kathmandu ? Une spécification typique de densification à Kathmandu est d'environ 24 units x 20m tours monopôles en acier coniques utilisant de l'acier Q345 galvanisé à chaud. Chaque tour pèse environ 7t, porte 3 antennes panneau de 25kg chacune et utilise une fondation sur pieux. Il s'agit d'une solution de monopôle en acier, pas d'une construction en treillis, FRP ou à usage conjoint.

Q2: Pourquoi la classe de densification urbaine 15-25m est-elle la bonne classe de taille ? Le mât de 20m se situe dans la classe de densification urbaine 15-25m, qui correspond aux sites compacts et aux charges de 3-6 antennes panneau. La densité municipale de Kathmandu est d'environ 17,440 habitants par km2, donc la densification macro à faible hauteur est plus pratique que les structures de couverture routière 35-45m ou rurale 45-55m.

Q3: Combien de temps prennent généralement l'approvisionnement et le déploiement ? Après approbation technique, la production prend généralement 30-45 days pour les sections en acier galvanisé et les accessoires. Le déploiement total dépend de l'étude, des permis, des contrôles de sol, des travaux de fondation sur pieux, du temps de cure, du transport et de la mise en service RF. Un programme pratique à Kathmandu doit modéliser les travaux civils et les approbations séparément du temps de production en usine.

Q4: Quel ROI ou délai de retour sur investissement les acheteurs doivent-ils modéliser ? N'utilisez pas de chiffre de retour sur investissement universel. Pour Kathmandu, modélisez des scénarios 6-year, 8-year et 10-year, car le loyer du site, le nombre de locataires, le raccordement électrique, les travaux civils et le backhaul déterminent le ROI. La configuration 24-unit crée 72 positions initiales de panneaux et des actifs passifs 30-year, donc les locataires supplémentaires améliorent matériellement l'économie.

Q5: Quelle maintenance exige un monopôle en acier de 20m ? La maintenance recommandée comprend une inspection visuelle annuelle, des contrôles de galvanisation après la mousson, un échantillonnage du couple des boulons, des tests de continuité de mise à la terre, des contrôles de fonctionnement des feux aéronautiques et l'inspection des chemins de câbles. Une exposition élevée à la corrosion signifie que les fixations, les zones de soudure des plateformes, les points de drainage et les connexions d'échelle doivent recevoir une attention particulière. La planification de maintenance doit couvrir la durée de vie de conception 30-year.

Q6: Comment cela se compare-t-il aux tours en treillis ou aux mâts FRP ? Un monopôle en acier conique a une empreinte plus petite et un profil visuel plus net qu'une tour en treillis, ce qui aide dans les quartiers denses de Kathmandu. Le FRP n'est pas la structure principale recommandée pour cette classe de vent et cette charge de site macro. Le produit spécifié est une seule forme de monopôle en acier avec acier Q345 et galvanisation à chaud.

Q7: Qu'est-ce qui est inclus dans le périmètre de devis EPC Turnkey ? EPC Turnkey couvre généralement le périmètre installé et mis en service avec une garantie 1-year, tandis que FOB et CIF séparent la fourniture d'équipement de la responsabilité d'installation. Pour Kathmandu, le périmètre EPC doit définir les fondations sur pieux, l'accès grue, la mise à la terre, le feu aéronautique, le montage de la tour, l'installation des plateformes, les travaux de chemins de câbles et les essais d'acceptation avant la comparaison des devis.

Q8: Quelle garantie et quelle durée de vie de conception faut-il supposer ? La configuration recommandée utilise une durée de vie de conception 30-year pour la structure monopôle en acier sous inspection planifiée et charge correcte. EPC Turnkey inclut une garantie 1-year dans la gamme de produits chiffrée. La garantie ne doit pas être confondue avec la durée de vie de conception ; la performance à long terme dépend de la maintenance, des contrôles de corrosion et des charges d'antennes approuvées.

Q9: Quelle méthode d'installation est recommandée pour la fondation sur pieux ? Une installation typique de fondation sur pieux commence par une confirmation géotechnique, l'implantation des pieux, le forage ou le battage, la mise en place des armatures, les travaux de béton, la cure, la vérification du gabarit d'ancrage et les contrôles de verticalité. Les sections de tour sont ensuite levées et assemblées par brides. La méthode d'installation doit être finalisée après confirmation de la capacité du sol, de la largeur d'accès et de la zone de mise en place des équipements.

Q10: La tour de 20m peut-elle supporter de futurs équipements 5G ? Elle peut supporter de futurs équipements uniquement dans la réserve structurelle approuvée et après examen d'ingénierie. La charge de base est de 3 antennes panneau de 25kg chacune, et non un ensemble hotspot 5G dense à 9 panneaux. L'ajout de RRUs, de faisceaux hertziens ou de petites cellules doit déclencher une vérification de charge TIA-222-H et une revue de fondation mise à jour.

Références

Ces 7 références soutiennent la démographie de Kathmandu, la demande télécom, l'exposition climatique, les normes de conception structurelle et le contexte mondial du marché 4G pour la recommandation 24-unit.

1. National Statistics Office Nepal (2021): National Population and Housing Census 2021 rapporte la population de 29,164,578 du Népal et la population de 6,116,866 de Bagmati Province. https://censusnepal.cbs.gov.np/
2. Kathmandu Metropolitan City (2021): Les documents de profil municipal et d'administration locale décrivent la superficie de 49.45 km2 de Kathmandu et ses 32 quartiers. https://kathmandu.gov.np/
3. World Bank (2013): Managing Nepal's Urban Transition identifie la croissance urbaine rapide de la vallée de Kathmandu, notamment environ 2.5 million de personnes en 2010 et environ 4% de croissance annuelle. https://www.worldbank.org/en/country/nepal
4. Department of Hydrology and Meteorology Nepal (2005): Les relevés climatiques de Kathmandu indiquent environ 1,400mm de précipitations annuelles moyennes avec une concentration pendant la mousson. https://www.dhm.gov.np/
5. Nepal Telecommunications Authority (2024): Les enregistrements MIS et ISP suivent les fournisseurs haut débit, les abonnements télécoms et la concurrence sectorielle au Népal. https://www.nta.gov.np/
6. International Telecommunication Union (2024): Facts and Figures 2024 rapporte une disponibilité mondiale de la 4G proche de 93% de la population et cadre la connectivité universelle significative. https://www.itu.int/itu-d/reports/statistics/
7. Telecommunications Industry Association / Standardization Administration of China (2017/2014): ANSI/TIA-222-H couvre les structures supportant des antennes ; GB/T 50233 soutient la discipline de construction et d'acceptation pour les travaux de tours. https://www.tiaonline.org/

Équipements déployés

• 24 units x 20m tour monopôle en acier conique, Q345 galvanisé à chaud, environ 7t par tour
• Conception structurelle classe de vent 2 : vent de base 50 m/s, facteur 1.15, base TIA-222-H
• 3 x 25kg antennes panneau par tour pour le profil de charge de densification macro urbaine
• Package de fondations sur pieux sélectionné pour les sites urbains contraints de Kathmandu
• 2 plateformes d'antennes par tour avec échelle d'accès, chemin de câbles et cage de sécurité
• Feu d'avertissement aéronautique, système de mise à la terre et paratonnerre pour chaque tour
• Conception sectionnelle boulonnée à brides avec expédition CKD et réduction de volume de 60-70%
• Structure en acier à durée de vie de conception 30-year avec fenêtre de production 30-45 day
