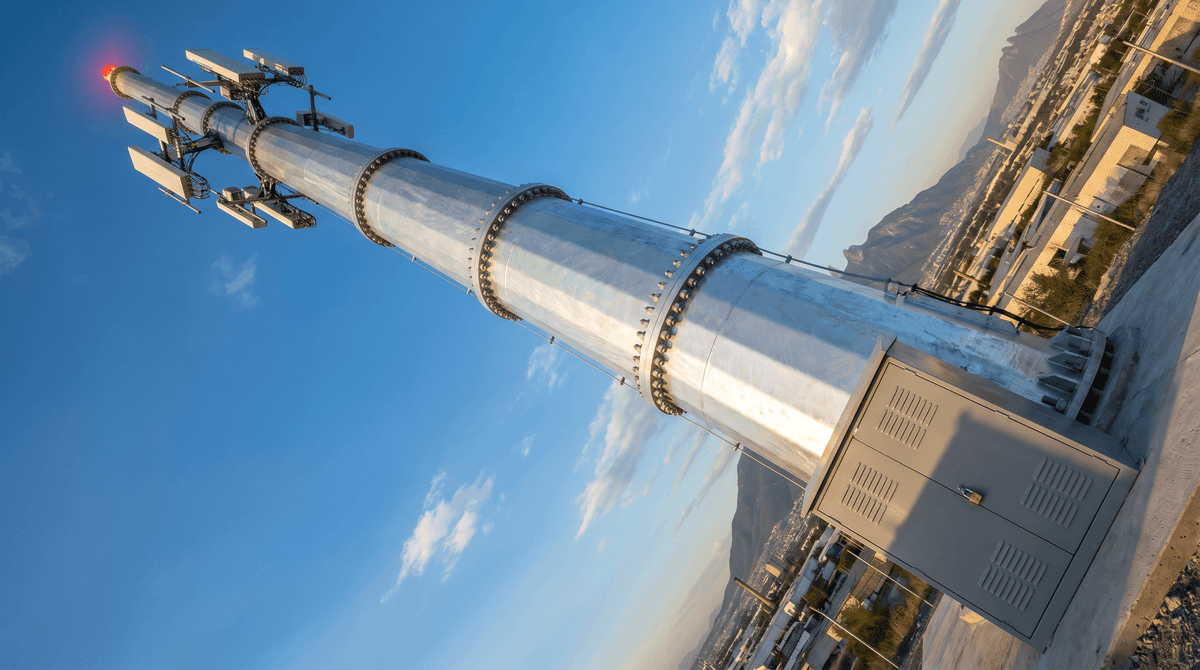

Déploiement de tour de télécommunications à Monterrey, Mexique : 12×45m de monopôles en acier pour des antennes 6 panneaux et 2 antennes micro-ondes

Résumé

Ce déploiement à Monterrey a utilisé 12 unités de tour Telecom SOLAR TODO, chacune un monopôle en acier Q345 galvanisé à chaud de 45 m pesant environ 23 t. L’expédition en CKD a réduit le volume de transport de 60-70 %, tandis que chaque tour prend en charge 6 antennes à 6 panneaux et 2 antennes paraboliques micro-ondes sous la classe de vent 1 de TIA-222-H.

Points clés

• 12 unités de la tour télécom SOLAR TODO ont été déployées à Monterrey, chacune avec une hauteur de 45 m et une construction de monopôle en acier effilé.
• Chaque tour utilisait de l’acier Q345 galvanisé à chaud et pesait environ 23 t, sur la base de la directive de masse structurelle de 500 kg/m.
• La charge d’antenne par tour était de 6× antennes panneaux plus 2× antennes paraboliques micro-ondes, supportées sur 3 plateformes d’antennes.
• La conception structurelle a suivi TIA-222-H et GB/T 50233, avec une classe de vent 1 à 40 m/s et une zone de corrosion classée moyenne.
• Chaque site utilisait une fondation sur dalle en béton avec boulons d’ancrage, un système de mise à la terre, un paratonnerre, une échelle, un chemin de câbles, une cage de sécurité et un feu de signalisation pour aéronefs.
• L’expédition en CKD a réduit le volume logistique de 60-70 %, ce qui a amélioré l’utilisation des conteneurs pour 12 tours en direction de Monterrey.
• Le délai de production était de 30-45 jours pour le lot de 12 tours, ce qui a permis des travaux civils par phases et un montage échelonné.
• Par rapport aux solutions alternatives de type treillis multi-éléments, un monopôle de 45 m a utilisé une emprise de site plus réduite et un profil d’autorisation urbaine plus simple dans les couloirs denses de Monterrey.

Contexte du projet

Monterrey à 25.67, -100.32 nécessite une infrastructure télécom de plus forte capacité, car les zones industrielles, les zones d’ombre liée au relief et les couloirs routiers artériels denses créent une couverture radio inégale sur de courtes distances. Dans ce déploiement, la priorité n’était pas d’ajouter des équipements urbains décoratifs ou des cadres de toiture, mais d’installer 12 monopôles en acier à hauteur totale de 45 m pour porter des antennes sectorielles et assurer le relais hertzien (backhaul micro-ondes) dans des parcelles urbaines et périurbaines contraintes.

La topographie de la ville est déterminante. Monterrey se situe près des contreforts de la Sierra Madre, et les variations d’altitude peuvent interrompre les liaisons en visibilité directe qui sont simples sur un terrain plat. D’après l’UIT (2023), la qualité des réseaux mobiles en zones urbaines dépend fortement de la densité des sites, de la hauteur des antennes et de la résilience du backhaul, en particulier lorsque le relief et les regroupements de bâtiments réduisent la constance de la propagation. Pour cette raison, des monopôles de 45 m ont été sélectionnés plutôt que des structures de support plus courtes.

La logistique industrielle a également influencé le projet. Monterrey est l’un des principaux pôles de fabrication et d’entreposage du Mexique ; ainsi, les corridors routiers, les parcs industriels et les zones commerciales mixtes génèrent une demande de données concentrée. D’après la Banque mondiale (2023), la qualité des infrastructures numériques affecte directement la productivité industrielle et l’accès aux services dans les centres de croissance urbaine. Ce contexte a soutenu un déploiement sur 12 sites avec des fondations standardisées, des sections de tour répétables et un ensemble d’accessoires commun.

Les conditions de vent et de corrosion étaient aussi pertinentes pour le choix des tours. La base de conception spécifiée était une classe de vent 1 à 40 m/s avec un facteur 1 sous TIA-222-H, plus une zone de corrosion moyenne. Cette combinaison a favorisé des monopôles en acier Q345 galvanisés à chaud avec des sections à bride boulonnée, car le projet nécessitait une fabrication prévisible, une efficacité de transport et un assemblage sur site simple sur 12 sites.

Aperçu de la solution

Ce projet a déployé 12 unités de tour Telecom SOLAR TODO à Monterrey, chacune étant un monopôle en acier conique de 45 m conçu pour accueillir 6 antennes panneaux et 2 antennes paraboliques micro-ondes sur une fondation sur dalle en béton.

SOLAR TODO a fourni une configuration de monopôle standardisée pour les 12 sites afin de simplifier la conception civile, l’enchaînement du montage et la planification de la maintenance. Chaque tour utilisait de l’acier Q345 galvanisé à chaud, une géométrie de monopôle conique, des sections à boulonnage par brides, ainsi qu’une zone d’équipements à la base préparée pour le matériel télécom. La forme retenue était un monopôle en acier, et non une structure treillis ni un FRP, car les sites nécessitaient une emprise plus réduite et un profil visuel plus épuré dans des environnements urbains et industriels.

Au niveau structurel, chaque tour de 45 m pesait environ 23 t, sur la base de la référence de masse de 500 kg/m pour cette gamme de produits. Le kit d’accessoires était identique pour l’ensemble du déploiement : échelle d’accès, chemin de câbles, balise de signalisation aérienne, système de mise à la terre, paratonnerre, 3 plateformes d’antennes et cage de sécurité. La standardisation sur 12 unités a réduit les révisions de plans et a aidé les équipes de génie civil à reproduire une approche de fondation unique.

Le modèle logistique a également compté. SOLAR TODO a expédié les tours au format CKD, réduisant le volume de transport de 60-70% par rapport à une géométrie de transport entièrement assemblée. Pour une commande de 12 unités, cette réduction améliore l’efficacité de chargement des conteneurs et réduit la complexité de manutention aux points de transfert intérieurs avant la livraison à Monterrey. Si vous avez besoin d’une configuration similaire, consultez la page produit de la tour Telecom ou contactez-nous.

Selon l’AIE (2023), l’expansion des infrastructures numériques dépend de plus en plus de méthodes de construction qui réduisent les goulots d’étranglement au déploiement et les retards de manutention des matériaux. Cette observation concorde avec les monopôles à sections, où les travaux de génie civil, la livraison d’acier et le montage peuvent être planifiés par étapes plutôt que d’attendre des structures surdimensionnées en une seule pièce. D’après le NREL (2023), les ensembles d’infrastructures modulaires améliorent aussi la coordination sur site en séparant les jalons de fabrication, de transport et d’installation.

Spécifications techniques

La configuration de tour de télécommunications SOLAR TODO déployée à Monterrey utilise 12 monopôles identiques en acier Q345 galvanisé à chaud de 45 m avec la classe de vent 1 de TIA-222-H, 6 antennes à panneau et 2 antennes micro-ondes par tour.

• Type de produit : Tour de télécommunications
• Quantité : 12 unités
• Type de tour : monopôle en acier conique
• Hauteur : 45 m par tour
• Matériau : acier Q345 galvanisé à chaud
• Forme structurelle : monopôle en acier, pas en treillis, pas en FRP
• Poids approximatif : environ 23 t par tour
• Base de poids : environ 500 kg/m
• Norme de conception : TIA-222-H / GB/T 50233
• Classe de vent : classe 1
• Vitesse de vent de base : 40 m/s
• Facteur de vent : 1
• Zone de corrosion : moyenne
• Charge d’antenne : 6× antenne à panneau + 2× antenne micro-ondes
• Agencement du support d’antenne : 3 plateformes d’antennes
• Type de fondation : fondation sur dalle en béton
• Accessoires de base :
  • échelle d’escalade
  • chemin de câbles
  • balise de signalisation aérienne
  • système de mise à la terre
  • paratonnerre
  • cage de sécurité
• Mode d’expédition : CKD
• Avantage logistique : réduction de volume de 60-70%
• Délai de production : 30-45 jours

Processus de déploiement

Le déploiement à Monterrey a utilisé une séquence par phases sur 12 sites, combinant une production de 30-45 jours avec des travaux de fondation en parallèle et une livraison CKD pour accélérer l’assemblage sur site.

La première phase a consisté en la vérification du site et l’adaptation structurelle aux conditions locales du sol et d’accès. Bien que la conception de la tour ait été standardisée, chacun des 12 sites a nécessité une confirmation des limites de parcelle, de l’accès de la grue et du cheminement des câbles vers la zone d’équipements de base. À Monterrey, les parcelles industrielles et les emplacements en bord de route peuvent présenter des rayons de braquage serrés et des conflits avec les réseaux publics ; des contrôles préalables au montage étaient donc nécessaires avant l’excavation des fondations.

La deuxième phase a couvert les travaux de génie civil. Chaque site a utilisé une fondation sur dalle en béton avec des boulons d’ancrage dimensionnés pour correspondre à la bride de base du monopôle de 45 m et à la charge d’antennes spécifiée de 6 panneaux plus 2 antennes micro-ondes. D’après l’IEEE (2022), la mise à la terre et la protection contre la foudre sont essentielles dans les infrastructures télécom exposées, car les pannes de tour proviennent souvent de chemins de surtension plutôt que d’une défaillance du métal d’armature principal. Pour cette raison, l’installation du système de mise à la terre et l’intégration du paratonnerre ont été réalisées dans le cadre des travaux de base, et non comme un ajout ultérieur.

La troisième phase a été la fabrication et l’expédition. SOLAR TODO a produit les 12 tours au format CKD en tronçons sur une fenêtre de fabrication de 30-45 jours. La galvanisation à chaud a été appliquée aux éléments en acier Q345 avant l’emballage, et la conception segmentée a réduit le volume d’expédition de 60-70 %. Cette réduction est significative pour les longues sections d’acier transportées via les ports et les réseaux de fret intérieur vers le nord du Mexique.

La quatrième phase a été le montage et l’installation des accessoires. Les équipes ont assemblé les sections de monopôle à brides dans l’ordre, puis ont installé l’échelle d’accès, le chemin de câbles, la cage de sécurité, 3 plateformes d’antennes, le feu d’avertissement pour aéronefs, les connexions de mise à la terre et le paratonnerre. Comme chaque tour pesait environ 23 t, la planification des levages et le contrôle du couple de serrage des boulons étaient des éléments importants de la méthode de montage.

La phase finale a été l’intégration des antennes et du backhaul. Chaque tour a reçu 6 antennes à panneaux et 2 antennes micro-ondes, en utilisant l’agencement à 3 plateformes pour séparer les équipements de secteur et simplifier l’accès à la maintenance future. D’après l’ITU (2023), l’emplacement des antennes et la fiabilité du backhaul sont au cœur de la qualité des réseaux urbains, en particulier lorsque la topographie et les structures industrielles affectent la continuité du signal. C’est pourquoi la charge micro-ondes a été incluse dans la conception structurelle dès le départ, plutôt que traitée comme une rétroinstallation ultérieure.

Performance et résultats

Ce déploiement Monterrey à 12 tours a livré une plateforme de monopôle de 45 m répétable, avec 6 antennes panneaux et 2 antennes micro-ondes par site, améliorant la standardisation des sites, l’efficacité du transport et la constructibilité urbaine.

Le résultat le plus immédiat a été l’efficacité de déploiement. Avec un envoi CKD réduisant le volume de transport de 60-70%, le projet a diminué les besoins en volume d’expédition et a simplifié le déchargement sur plusieurs sites. Pour 12 tours, cela compte davantage que sur un chantier à site unique, car chaque étape de manutention se répète. D’après la NREL (2023), les modèles de livraison modulaires réduisent le risque de planning en séparant l’achèvement en usine des contraintes d’assemblage sur site.

Le deuxième résultat a été la cohérence structurelle. Les 12 tours utilisaient la même géométrie de 45 m, l’acier Q345 galvanisé à chaud, le concept de fondation sur dalle en béton et le kit d’accessoires. Cette standardisation réduit la variation des pièces de rechange et simplifie les procédures de maintenance sur la durée de vie du service. D’après la IEC (2022), une architecture d’équipement répétable améliore la qualité des inspections, car les équipes peuvent appliquer une seule liste de contrôle sur plusieurs sites avec moins d’écarts.

Le troisième résultat a été l’adéquation au contexte urbain et industriel de Monterrey. Un monopôle occupe moins d’emprise au sol qu’une configuration treillis comparable, ce qui aide lorsque les limites de parcelle, les retraits routiers et les contraintes visuelles affectent les approbations. D’après la Banque mondiale (2023), l’autorisation d’infrastructures rationalisée est souvent liée à des conceptions qui réduisent les frictions d’usage des terres dans les environnements urbains denses. Dans ce projet, le format monopôle a pris en charge cette exigence tout en transportant 6 antennes panneaux et 2 antennes micro-ondes.

Le quatrième résultat a été l’alignement en matière de conformité. Les tours ont été conçues selon TIA-222-H et GB/T 50233, avec une classe de vent 1 à 40 m/s et une exposition moyenne à la corrosion. Cela fournit aux équipes EPC une base claire pour l’examen structurel, la documentation d’approvisionnement et les dossiers d’inspection. SOLAR TODO indique : « Les monopôles sectionnels réduisent les contraintes de transport tout en conservant le chemin structurel dégagé pour le chargement télécom et l’accès à la maintenance. » Cette déclaration reflète l’avantage pratique observé lors de ce déploiement de 12 unités.

Un second point technique concerne l’accès à la maintenance et la sécurité. Chaque tour comprenait, en accessoires standard plutôt qu’en options, une échelle d’accès, une cage de sécurité, un chemin de câbles, un système de mise à la terre, un paratonnerre et un feu d’avertissement pour aéronefs. IEEE indique : « Une mise à la terre et une liaison efficaces sont essentielles pour protéger les sites de télécommunications contre les dommages dus à la foudre et aux surtensions. » À Monterrey, où des structures en acier exposées subissent des tempêtes saisonnières, ces recommandations sont directement pertinentes pour la planification de la disponibilité.

Tableau de comparaison

Pour l’expansion urbaine des télécommunications à Monterrey, un monopôle en acier de 45 m a offert une emprise plus réduite et une intégration de site plus simple qu’une tour treillis comparable tout en conservant le chargement requis de 6-panel et 2-dish.

Indicateur	Tour de télécommunications SOLAR TODO déployée	Alternative de tour treillis typique
Forme de la tour	Monopôle en acier conique de 45 m	Tour treillis multi-éléments
Quantité dans le projet	12 unités	Non utilisée dans ce déploiement
Hauteur	45 m	Classe 45 m possible
Matériau	Acier Q345 galvanisé à chaud	Généralement des éléments en acier d’angle galvanisé
Poids approx.	Environ 23 t/tour	Varie selon la géométrie et les contreventements
Charge d’antennes	6× antenne panneau + 2× antenne parabolique micro-ondes	Peut supporter des charges similaires selon la conception
Agencement des plateformes	3 plateformes d’antennes	Souvent plusieurs niveaux montés sur façade
Base de calcul du vent	TIA-222-H, classe 1, 40 m/s, facteur 1	Spécifique au projet
Conception anticorrosion	Zone de corrosion moyenne	Spécifique au projet
Fondation	Fondation sur dalle en béton	Souvent une emprise plus importante selon la géométrie de base
Emprise du site	Plus petite	Plus grande que le monopôle dans la plupart des parcelles urbaines
Mode de transport	CKD, réduction de volume de 60-70%	Moins efficace pour l’emballage et la manutention de nombreux éléments
Profil visuel urbain	Forme monobloc plus épurée	Réseau d’éléments plus visible
Accès à la maintenance	Échelle + cage de sécurité + chemin de câbles	Varie selon la conception de la tour

Tarification & Devis

SOLAR TODO propose trois niveaux de tarification pour cette gamme de produits : FOB Supply (matériel départ usine en Chine), CIF Delivered (incluant le fret maritime et l’assurance) et EPC Turnkey (installé et mis en service entièrement, avec une garantie d’1 an). Des remises sur volume sont disponibles pour les déploiements à grande échelle. Configurez votre système en ligne pour une estimation instantanée, ou demandez un devis personnalisé à notre équipe d’ingénierie à l’adresse [email protected].

Questions fréquemment posées

Cette FAQ répond à 10 questions courantes d’acheteurs concernant le déploiement de la tour de télécommunications Monterrey en 12 unités, y compris les spécifications du monopôle de 45 m, le périmètre d’installation, la maintenance, les options EPC et le calendrier du projet.

Q1 : Qu’a-t-il exactement été déployé à Monterrey ?
Au total, 12 unités de tour de télécommunications SOLAR TODO ont été déployées. Chaque unité était un monopôle en acier conique de 45 m fabriqué en acier Q345 galvanisé à chaud. Chaque tour a été configurée pour 6 antennes panneaux et 2 antennes micro-ondes, avec 3 plateformes d’antennes, une échelle, un chemin de câbles, une cage de sécurité, un feu d’avertissement pour aéronefs, un système de mise à la terre et un paratonnerre.

Q2 : Pourquoi un monopôle a-t-il été utilisé au lieu d’une tour treillis ?
Un monopôle a été sélectionné parce que la forme à simple fût de 45 m utilise moins d’emprise au sol et est plus facile à installer sur des parcelles urbaines ou industrielles contraintes. À Monterrey, cela compte là où les reculs, les routes d’accès et les contraintes visuelles influencent l’obtention des autorisations. Le monopôle supporte néanmoins les 6 antennes panneaux et les 2 antennes micro-ondes spécifiées selon la classe de vent 1 de TIA-222-H.

Q3 : Quelles normes structurelles les tours respectaient-elles ?
Les tours ont été conçues selon TIA-222-H et GB/T 50233. La base de vent spécifiée était la classe 1 à 40 m/s avec un facteur 1, et l’exposition à la corrosion était moyenne. Ces paramètres définissent l’enveloppe de charges structurelles, le niveau de protection des matériaux et la base d’inspection utilisés pendant la fabrication, la conception des fondations et le montage sur site.

Q4 : Combien de temps la production et le déploiement ont-ils pris ?
La production du lot de 12 tours a duré 30-45 jours. Le temps de déploiement sur site dépend de la disponibilité des travaux civils, de la planification des grues et des approbations locales, mais la livraison en CKD par sections aide, car les travaux de fondation et la fabrication de l’acier peuvent avancer en parallèle. Pour les projets multi-sites, le montage échelonné réduit généralement le calendrier global par rapport à l’attente que tous les sites soient prêts en même temps.

Q5 : Quel type de fondation a été utilisé ?
Chaque tour utilisait une fondation en dalle en béton avec des boulons d’ancrage. Ce type de fondation correspond à la conception de monopôle sectionnel à bride et supporte la hauteur de tour de 45 m, la masse approximative de 23 t de la tour et la charge d’antennes installée. Les détails finaux des armatures et des boulons sont confirmés par les données géotechniques propres au projet et par la revue des travaux civils locaux.

Q6 : Quelle maintenance ce type de tour nécessite-t-il ?
La maintenance courante est principalement basée sur l’inspection. Les opérateurs vérifient généralement l’état des boulons, l’intégrité de la galvanisation, la continuité de la mise à la terre, le fonctionnement du feu d’avertissement pour aéronefs, l’état de l’échelle et de la cage de sécurité, ainsi que les points de support du chemin de câbles. Comme les 12 tours de Monterrey utilisaient le même ensemble d’accessoires et le même format structurel, les procédures de maintenance peuvent être standardisées sur l’ensemble du portefeuille de sites.

Q7 : Quel est le ROI ou le délai de récupération attendu pour ce type de déploiement ?
Le ROI dépend des revenus de location, du nombre de locataires, des coûts d’arrêt évités et de la valeur liée à l’expansion du réseau ; il ne peut donc pas être indiqué ici sous la forme d’un seul chiffre fixe. En pratique, les acheteurs évaluent le délai de récupération en fonction de l’utilisation de la tour, de l’importance du backhaul et de la demande de la zone de service. Pour Monterrey, le scénario de valeur est généralement lié à une meilleure couverture, à une capacité accrue et à moins de contraintes pour l’acquisition de sites.

Q8 : SOLAR TODO propose-t-il des options EPC ou uniquement fourniture ?
Oui. SOLAR TODO prend en charge des modèles de devis pour la fourniture FOB, la livraison CIF et des modèles EPC clé en main pour la gamme de produits de tours de télécommunications. Cela permet aux acheteurs de choisir entre l’achat d’équipements uniquement et un périmètre d’installation plus large. Pour un support spécifique au projet, les acheteurs peuvent consulter la page Telecom Tower ou nous contacter pour la coordination d’ingénierie.

Q9 : Quelle garantie est disponible ?
Pour la structure de prix indiquée dans cet article, l’option EPC clé en main inclut une garantie de 1 an. Le périmètre de la garantie doit être confirmé dans le devis formel, car les offres « fourniture seule » et « livrée seule » peuvent différer des contrats d’installation complets. Les acheteurs doivent également examiner les exclusions liées aux travaux civils réalisés par des tiers, aux antennes de tierce partie et aux systèmes d’alimentation du site.

Q10 : L’installation d’une tour de 45 m est-elle difficile ?
L’installation est simple lorsque les travaux civils, la mise en place des ancrages et l’accès de la grue sont préparés à l’avance. La conception sectionnelle à brides est plus facile à transporter qu’un fût d’une seule pièce, et l’emballage CKD réduit le volume de fret de 60-70%. Les principaux contrôles sur site concernent l’alignement, le couple de serrage des boulons, la planification de levage, l’achèvement de la mise à la terre et l’installation sûre des 3 plateformes d’antennes.

Références

1. ITU (2023) : Recommandations de planification d’infrastructures mobiles urbaines et facteurs de qualité de réseau liés à la densité de site, à la hauteur d’antenne et à la résilience du backhaul.
2. Banque mondiale (2023) : Analyse de l’infrastructure numérique et de la productivité urbaine pour les régions métropolitaines industrielles et orientées croissance.
3. AIE (2023) : Goulots d’étranglement au déploiement des infrastructures et rôle de la livraison de projets modulaire et évolutive dans l’expansion du réseau.
4. NREL (2023) : Pratiques de livraison d’infrastructures modulaires qui réduisent le risque lié au calendrier sur site et améliorent la coordination des projets.
5. IEC (2022) : Principes d’inspection et de maintenance pour les systèmes normalisés d’infrastructure électrique et de support.
6. IEEE (2022) : Recommandations relatives à la mise à la terre, à la liaison équipotentielle et à la protection contre la foudre applicables aux sites de télécommunications et aux installations de tours exposées.
7. TIA (2022) : Norme structurelle TIA-222-H pour les structures de support d’antennes et les antennes.
8. GB/T (2016) : Exigences GB/T 50233 pour l’installation et l’acceptation de l’ingénierie des lignes de communication et des infrastructures associées.

Équipement déployé

• 12× monopôle en acier conique de 45 m pour tour de télécommunications
• Structure en acier Q345 galvanisée à chaud
• Environ 23 t par tour sur la base de 500 kg/m
• Conception conforme à TIA-222-H / GB/T 50233
• Classe de vent 1, 40 m/s, facteur 1
• Protection de zone de corrosion moyenne
• Charge d’antenne à 6× panneaux par tour
• Charge de 2× paraboles micro-ondes par tour
• 3× plateformes d’antenne par tour
• Fondation sur dalle en béton avec boulons d’ancrage
• Échelle d’accès
• Chemin de câbles
• Feu d’avertissement pour aéronefs
• Système de mise à la terre
• Paratonnerre
• Cage de sécurité
• Expédition CKD avec réduction de volume de 60-70%
